IEC60086-4 ข้อ 6.5 เครื่องทดสอบวงจรสั้นภายนอกที่ควบคุมอุณหภูมิ

เครื่องทดสอบการลัดวงจรภายนอกควบคุมอุณหภูมิ IEC60086-4 ข้อ 6.5 ภาคผนวก B

ภาพรวมผลิตภัณฑ์:

เครื่องทดสอบการลัดวงจรภายนอกควบคุมอุณหภูมิได้รับการออกแบบมาเพื่อการทดสอบความปลอดภัยแบตเตอรี่ลิเธียม การทดสอบการละเมิดเซลล์แบตเตอรี่ และการทดสอบการลัดวงจรภายนอก

ด้วยกระแสโหลดสูงสุด 1000A ตัวต้านทานในตัว 20mΩ และเวลาตอบสนอง DC ≤5μs ระบบจึงมอบสภาพแวดล้อมการทดสอบการลัดวงจรด้วยกระแสสูงที่ควบคุมได้และทำซ้ำได้

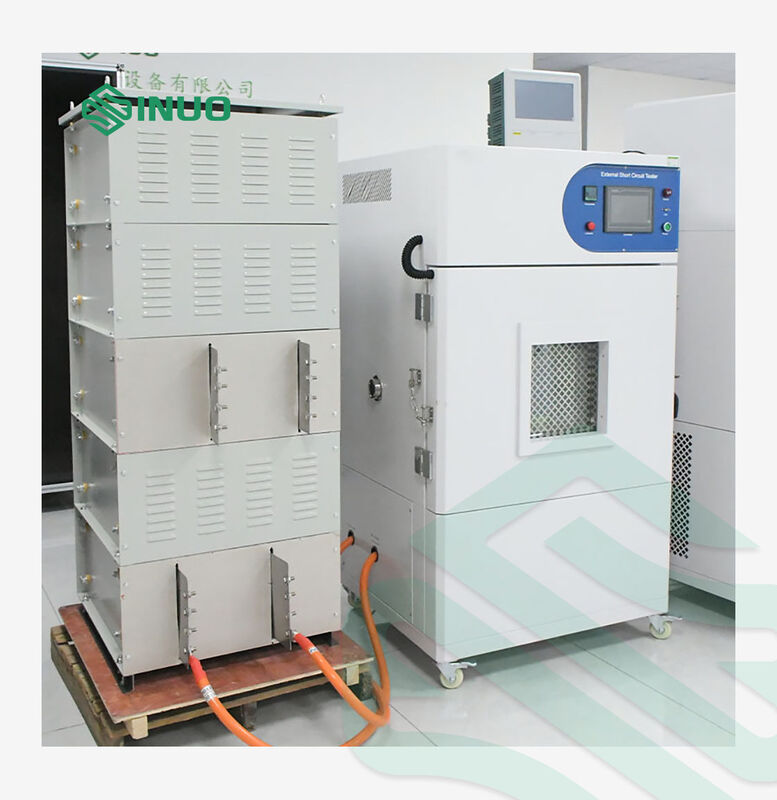

ห้องควบคุมอุณหภูมิแบบบูรณาการ การตรวจสอบอุณหภูมิพื้นผิวแบตเตอรี่ การควบคุม PLC อัตโนมัติ ระบบระบายควัน และการป้องกันการระเบิด ทำให้เหมาะสำหรับห้องปฏิบัติการวิจัยและพัฒนาแบตเตอรี่ ห้องปฏิบัติการทดสอบความปลอดภัย และการใช้งานควบคุมคุณภาพ

มาตรฐานที่ใช้บังคับ:

สอดคล้องกับมาตรฐาน UN38.3 ข้อ 4.5 การทดสอบ T.5, UL 1642, IEC 62619:2017 ข้อ 7.2.1, IEC62133-1:2017 ข้อ 7.3.2, IEC62133-2:2017 ข้อ 7.3.1 และ 7.3.2, IEC62133:2014 ข้อ 7.3.2, 8.3.1, 8.3.2, IEC60086-4 ข้อ 6.5.1, IEC60086-4 ข้อ 6.5.8 6.5.9 และอื่นๆ

คุณสมบัติหลัก

• กระแสโหลดสูงสุด 1000A สำหรับการทดสอบการลัดวงจรแบตเตอรี่ด้วยกระแสสูง
• เวลาตอบสนอง DC ≤5μs สำหรับการตอบสนองการลัดวงจรอย่างรวดเร็ว
• ตัวต้านทานในตัว 20mΩ สำหรับการทดสอบการลัดวงจรภายนอกที่ควบคุมได้
• ช่วงอุณหภูมิ: RT+10°C ถึง 100°C
• การตรวจสอบอุณหภูมิพื้นผิวแบตเตอรี่ 2 ช่อง ช่วง -20 ถึง 800°C
• การควบคุม PLC + หน้าจอสัมผัสสำหรับการทำงานทดสอบอัตโนมัติ
• การวัดกระแส DC 0-1000A ด้วยความแม่นยำ ±0.5% F.S.
• ระบบระบายควันในตัว ระบบระบายแรงดัน และการป้องกันความปลอดภัยจากการระเบิด

ประสิทธิภาพพื้นฐาน:

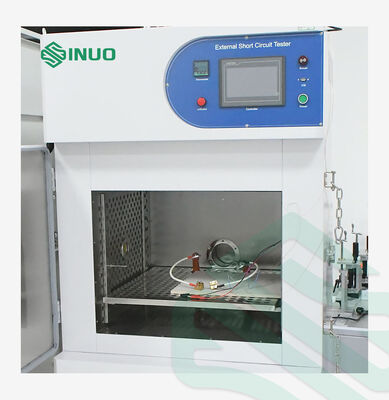

1. การทำงานและการควบคุมที่ง่าย: อินเทอร์เฟซมนุษย์กับเครื่องจักรบนหน้าจอสัมผัส การควบคุมการแก้ไขด้วยการสัมผัส แบตเตอรี่จะถูกวางบนชั้นวางของเทอร์โมสตัท ปิดประตูและกดปุ่มทดสอบบนหน้าจอสัมผัสเพื่อทำการทดสอบให้เสร็จสมบูรณ์โดยอัตโนมัติ
2. ความปลอดภัยและการป้องกันการระเบิด: กล่องด้านในและด้านนอกได้รับการเสริมความแข็งแรงในการออกแบบ
3. การออกแบบความสวยงามโดยรวม: รูปลักษณ์ที่สวยงามและสง่างาม
4. สะดวกในการเคลื่อนย้ายเข้าที่: ด้านล่างของอุปกรณ์ได้รับการออกแบบด้วยล้ออเนกประสงค์และขาปรับระดับเพื่ออำนวยความสะดวกในการเคลื่อนย้ายและยึดอุปกรณ์

ข้อกำหนดและขั้นตอนการทดสอบ:

1. หลังจากอุปกรณ์เข้าสู่ห้องปฏิบัติการ ให้ปรับระยะห่างระหว่างด้านหน้า ด้านหลัง ด้านซ้าย และด้านขวาของอุปกรณ์ ปรับขาปรับระดับเพื่อให้ฐานได้ระดับ และยึดถ้วยล้อ
2. เชื่อมต่อสายไฟเข้ากับอุปกรณ์และทดสอบเครื่อง เฉพาะเมื่อไม่มีปัญหาเท่านั้นจึงจะเข้าสู่การทดสอบผลิตภัณฑ์ได้

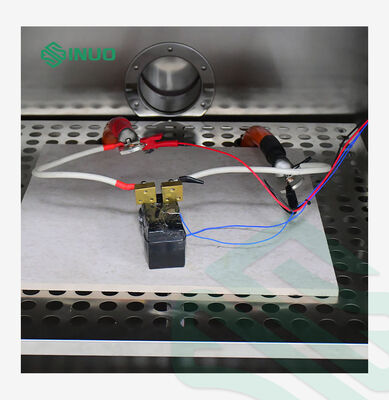

3. ตั้งค่าพารามิเตอร์การทดสอบ วางแบตเตอรี่บนชั้นวางของกล่องทดสอบด้านใน ปิดประตูและเริ่มการทดสอบ
4. ระหว่างการทดสอบ ห้ามเปิดประตูโดยพลการจนกว่าการทดสอบจะเสร็จสิ้น หลังจากเวลาสังเกตสิ้นสุดลง สามารถเปิดประตูเพื่อตรวจสอบแบตเตอรี่ได้

พารามิเตอร์ทางเทคนิค:
