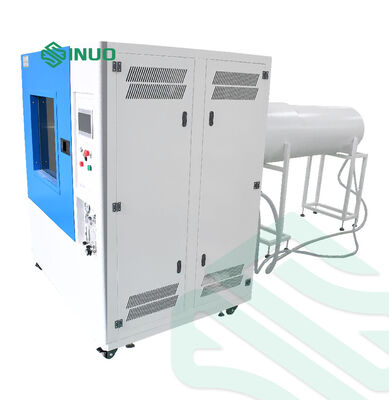

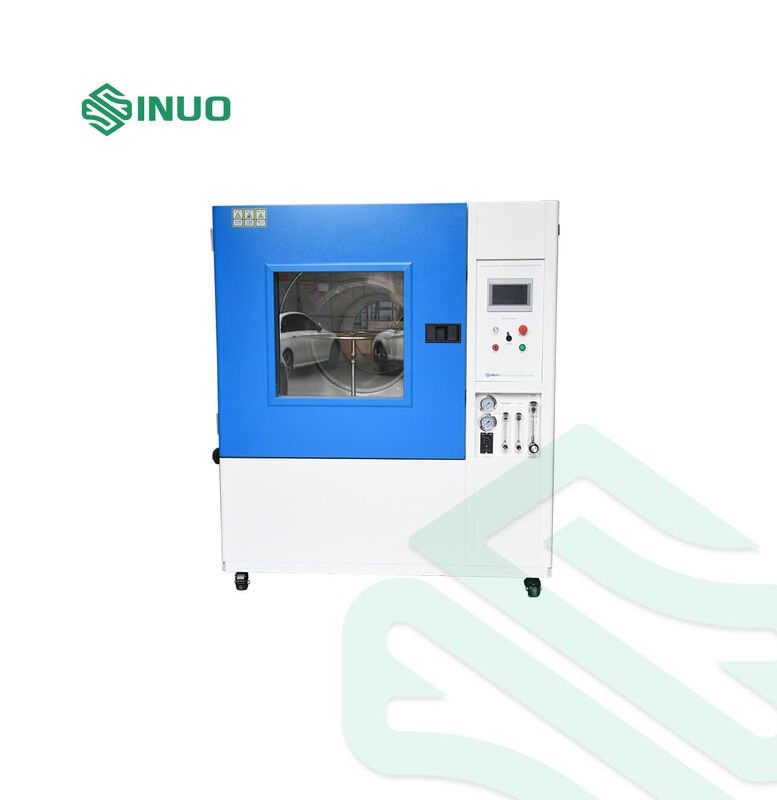

IEC 60529 IPX5 IPX6 อุปกรณ์การทดสอบกระจายน้ําแรงดันสูง ห้องกันน้ํา

รายการIPX5 IPX6 ห้องทดสอบกันน้ําได้ถูกออกแบบมาเพื่อการทดสอบการป้องกันการเข้า IEC 60529 และการทดสอบความสามารถ IP.มันมีช่องเจ็ตน้ําที่มุ่งเน้น การปรับกระแสและความดัน เครื่องยนต์หมุน และการหมุนเวียนน้ําต่อเนื่องเพื่อการทดสอบที่น่าเชื่อถือและซ้ํา
เหมาะสําหรับผลิตภัณฑ์ไฟฟ้า อิเล็กทรอนิกส์ แสง และรถยนต์, ห้องรองรับการทดสอบกันน้ําสําหรับการพัฒนาผลิตภัณฑ์ การตรวจสอบคุณภาพ และการตรวจสอบความเป็นมา.

อุปกรณ์ประกอบด้วย 2 ช่องฉีดเจาะเฉพาะจากสแตนเลส:

• IPX5:Ø6.3 มิลลิเมตร
• IPX6:Ø 12.5 มิลลิเมตร

ระบบนี้รองรับระดับการทดสอบระบายน้ําความดันสูงสองระดับภายในห้องทดสอบเดียว

ระบบฉีดน้ําเครื่องวัดกระแสและเครื่องวัดแรงดันดิจิตอลสําหรับการติดตามและปรับสภาพการทดสอบ

น้ําที่สะสมในส่วนล่างของห้องถูกนํากลับไปยังถังและมีการหมุนเวียนใหม่อย่างต่อเนื่อง ทําให้ระบบเหมาะสําหรับการทดสอบกันน้ําซ้ํา

รายการเครื่องหมุนวงจรขนาด 1600 มมหมุนด้วยความเร็วปรับได้1 ราคา 7 รอบ / นาที, ช่วยให้ผิวของตัวอย่างที่แตกต่างกันเผยแพร่ต่อระบายน้ํา

เครื่องควบคุมจอสัมผัส LCD ทําให้ผู้ใช้สามารถตั้งเวลาการทดสอบและควบคุมกระบวนการทดสอบได้อย่างสะดวก

ห้องและท่อสเปรย์ถูกผลิตจากSUS304 สแตนเลสสําหรับความทนทานและความทนทานต่อการเผชิญหน้ากับน้ําต่อเนื่อง

ระบบทํางานผ่านระบบหมุนเวียนน้ําแรงดันสูงวงจรปิด.
น้ําถูกเก็บไว้ในถังที่ด้านล่างของห้อง. ในระหว่างการทดสอบ, ปั๊มดึงน้ําจากถังและกดดันมันก่อนส่งมันผ่านท่อสเปรย์เหล็กไร้ขัด.

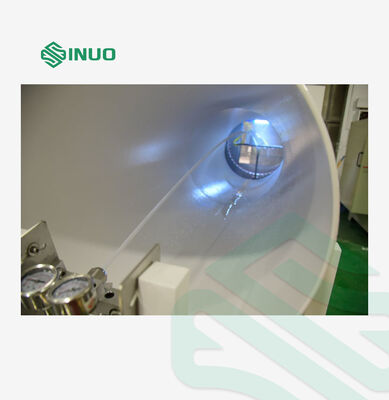

สําหรับการทดสอบ IPX5 และ IPX6 ช่องสเปรย์ที่ตรงกันตรงกัน นําน้ําไปยังตัวอย่างทดสอบ ตัวอย่างวางบนเครื่องหมุนขณะที่เครื่องหมุนหมุนที่ความเร็วที่กําหนดไว้.
รายการความเร็วการไหลของน้ําและความดันฉีดถูกตรวจสอบระหว่างการทดสอบ, และน้ําจะรวบรวมและนํากลับไปในถังเพื่อการหมุนเวียนต่อเนื่อง
การตั้งค่านี้ช่วยให้มีสภาพที่มั่นคงและซ้ําการทดสอบความกันน้ํา IP และการประเมินการป้องกันการเข้า.

ขนาดห้องภายใน	2000*2000*1000mm ((W*D*H)
ขนาดห้องภายนอก	ประมาณ.4800*2060*1800mm ((W*D*H)
ขนาดตัวอย่าง
กว้างของเครื่องหมุน	ขนาด 1600 mm
ความจุของเครื่องหมุน	10 กก.
จํานวนกระสุนฉีด	2; 1 สําหรับ IPX5 และ 1 สําหรับ IPX6
พื้นที่ติดกับน้ํา	ด้านของสินค้า
ระยะห่างของกระบอกกับตัวอย่าง	2500*3000 มม.
กว้างของช่องจมูก	IPX5:φ6.3 มิลลิเมตร
อัตราการไหลของน้ํา	IPX5:12.5±0.625 ((L/min) IPX6:100±5 ((L/min)
กว้างของท่อ	หลอดแรงดันสูง 1/4 นิ้วและ 1 นิ้ว แต่ละ 1
ความดันน้ําสเปรย์	30~200 kPa ปรับตามอัตราการไหล
ความเร็วของเครื่องหมุน	1 ราคา 7 รอบ / นาที
ระยะเวลาการฉีด	3, 10, 30, 9999 นาที ปรับ
ระยะเวลาการทํางาน	1 ′′9999 นาที ปรับได้
ระบบหมุนเวียนน้ํา	การไหลเวียนน้ําต่อเนื่อง
เครื่องวัดความดัน	แสดงความดันการฉีดน้ํา
ระบบควบคุม	ระบบควบคุมจอสัมผัสที่พัฒนาเอง (Teelong)
ระบบฉีด	ปั๊มน้ํา, เครื่องวัดความดัน, และรองรับท่อฉีดที่ตั้ง
วัสดุของท่อฉีด	โลหะไร้ขัด
วัสดุห้อง	SUS304 สแตนเลส
