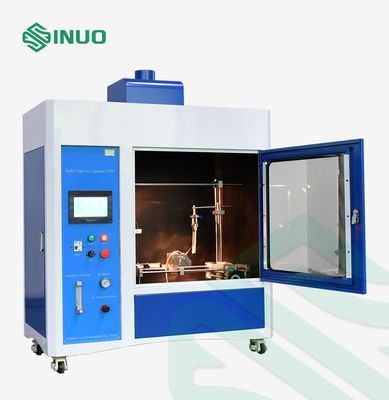

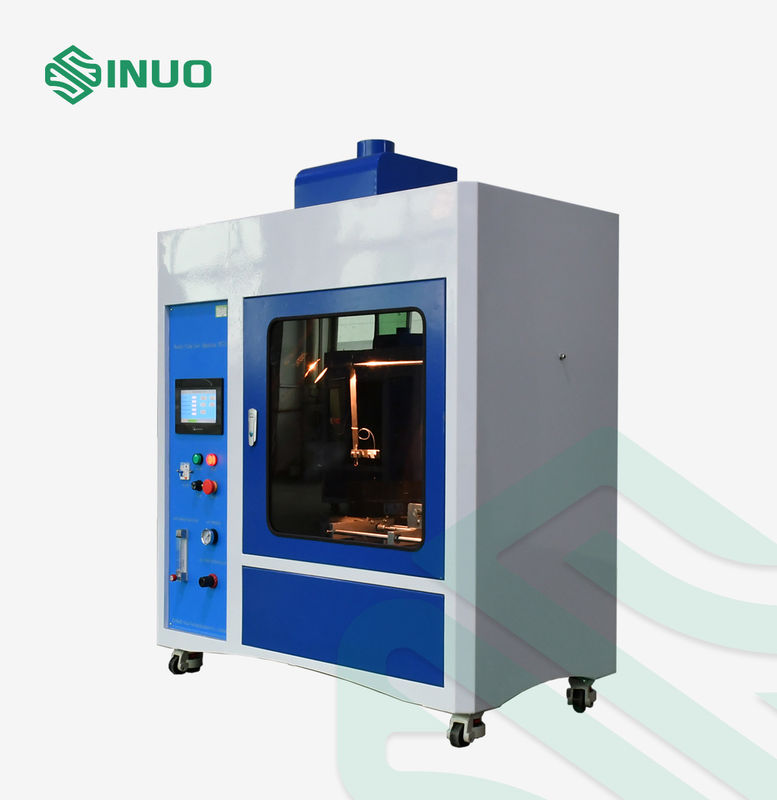

เครื่องทดสอบเปลวไฟแบบเข็ม IEC 60695-11-5 พร้อมระบบควบคุม PLC และหน้าจอสัมผัส

เครื่องทดสอบเปลวไฟแบบเข็มได้รับการออกแบบมาเพื่อประเมินอันตรายจากไฟของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ ส่วนประกอบ วัสดุฉนวน และวัสดุที่ติดไฟได้ที่เป็นของแข็งภายใต้สภาวะความผิดปกติ

เครื่องทดสอบจะใช้เปลวไฟแบบเข็มที่ควบคุมได้กับชิ้นงานทดสอบในมุมที่กำหนด และประเมินว่าวัสดุติดไฟหรือไม่ รวมถึงระยะเวลาการเผาไหม้และพฤติกรรมการเผาไหม้หลังจากการสัมผัส

อุปกรณ์ได้รับการออกแบบตามมาตรฐาน IEC 60695-11-5 และเหมาะสำหรับการทดสอบเปลวไฟแบบเข็มภายใต้สภาวะการทดสอบที่กำหนด

ด้วยการควบคุม PLC และหน้าจอสัมผัสสีขนาด 7 นิ้ว SN773 จึงมีการทำงานทดสอบอัตโนมัติและการตรวจสอบพารามิเตอร์ที่สะดวกสำหรับการใช้งานในห้องปฏิบัติการและการควบคุมคุณภาพ

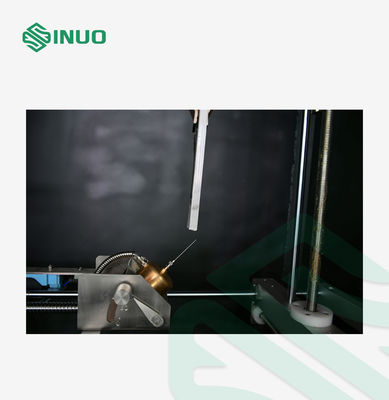

การทดสอบใช้หัวเผาแบบเข็มที่จ่ายด้วยก๊าซบิวเทน หัวเผาจะถูกวางที่มุม45°กับชิ้นงานระหว่างการทดสอบ

เปลวไฟที่กำหนดจะถูกนำไปใช้กับตัวอย่างเป็นระยะเวลาที่กำหนด อันตรายจากไฟจะถูกประเมินตามปัจจัยต่างๆ รวมถึง:

• การที่ชิ้นงานติดไฟหรือไม่
• การเผาไหม้ยังคงดำเนินต่อไปหรือไม่หลังจากการใช้เปลวไฟ
• ระยะเวลาการเผาไหม้
• การลุกลามของเปลวไฟหรือพฤติกรรมการเผาไหม้

การทดสอบช่วยประเมินความต้านทานของวัสดุและส่วนประกอบต่อการติดไฟที่เกิดจากเปลวไฟภายนอกขนาดเล็กภายใต้สภาวะผิดปกติหรือสภาวะความผิดปกติ

ระบบควบคุม PLC ทำให้ลำดับการทดสอบเป็นไปโดยอัตโนมัติและปรับปรุงความสามารถในการทำซ้ำของการทดสอบ

อินเทอร์เฟซหน้าจอสัมผัสที่ใช้งานง่ายช่วยให้ผู้ปฏิบัติงานสามารถตั้งค่าและตรวจสอบพารามิเตอร์การทดสอบได้อย่างสะดวก

ความสูงของเปลวไฟสามารถปรับได้ที่ 12 ± 1 มม. และสามารถตรวจสอบได้โดยใช้เกจวัดความสูงเปลวไฟที่ให้มา

ตัวจับเวลาในตัวรองรับการวัดระยะเวลาการติดไฟและการเผาไหม้อย่างแม่นยำ

ขั้นตอนการทดสอบรวมระบบระบายอากาศอิสระเพื่อช่วยรักษาเงื่อนไขการทดสอบที่ต้องการ

พารามิเตอร์/รุ่น	SN773
แรงดันไฟฟ้าทำงาน	AC 220V/50Hz
การควบคุม	PLC
จอแสดงผล	หน้าจอสัมผัสสีขนาด 7 นิ้ว
อุปกรณ์ตั้งเวลา	9999X0.1S
เครื่องเผาไหม้	แกนในφ0.5มม. ± 0.1มม., OD ≤φ0.9มม., L ≥ 35มม., สแตนเลส
มุมการเผาไหม้	เอียง 45° (ทดสอบ) หรือแนวตั้ง (เมื่อปรับความสูงของเปลวไฟ)
ความสูงของเปลวไฟ	12±1มม. ปรับได้ (พร้อมเกจวัดความสูงเปลวไฟ)
ประเภทก๊าซ	บิวเทน 95% (สามารถใช้ก๊าซไฟแช็กแบบขวดได้)
ช่วงการทดสอบอุณหภูมิ	0~1000°C
ข้อกำหนดการอุ่นเปลวไฟ	จาก 100° ถึง 700°, เวลาสำหรับค่ามาตรฐานภายใน 23.5S±1S
เทอร์โมคัปเปิลวัดอุณหภูมิ	φ0.5 ลวดหุ้มเกราะนิกเกิล-โครเมียม/นิกเกิล-อะลูมิเนียม K-Thermocouple

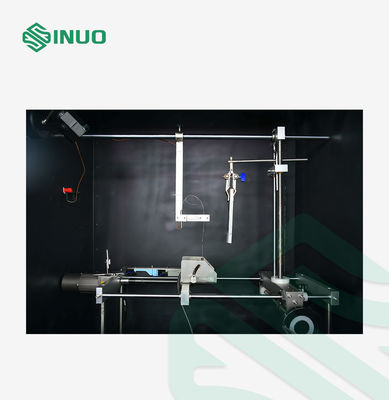

ห้องทำงาน	0.5 ลูกบาศก์, ตัวเรือนสแตนเลส, พื้นหลังสีดำ
กระบวนการทดสอบ	การควบคุมอัตโนมัติของกระบวนการทดสอบ, การระบายอากาศอิสระ
การปรับขนาดปริมาตร	การปรับอัตราการไหล
อุปกรณ์เสริม	แผ่นไม้อัดสนสีขาว *1 กระดาษทิชชู *5 เกจวัดความสูงเปลวไฟตามรูป A.3 *1 รีโมทคอนโทรลเลอร์ *1: ท่อระบายไอเสียฟอยล์อลูมิเนียม *1
ขนาดและน้ำหนักอุปกรณ์	1100มม.* 550มม.* 1100มม., 120 กก.
เป็นไปตามมาตรฐาน	IEC 60695-11-5, เป็นต้น
