| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4423 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

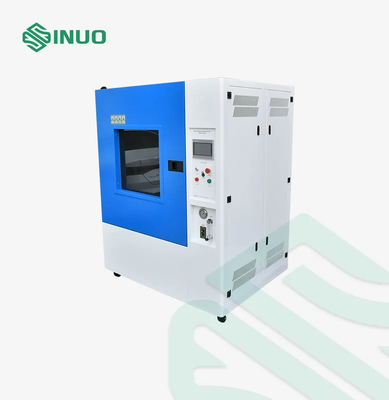

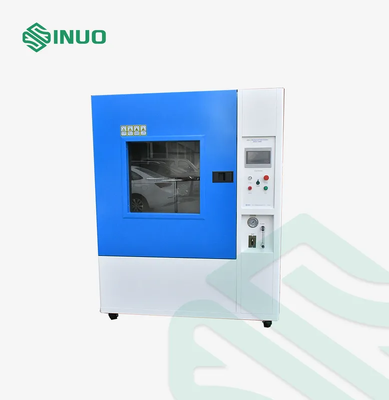

อุปกรณ์ทดสอบการหยดน้ำสำหรับอุปกรณ์อิเล็กทรอนิกส์การบินพลเรือน DO-160G ออกแบบมาเพื่อทดสอบการกันน้ำของอุปกรณ์บนเครื่องบินและระบบการบินที่สัมผัสกับน้ำที่ตกลงมาหรือหยดระหว่างการปฏิบัติการของเครื่องบิน
ระบบจำลองสภาพแวดล้อมน้ำหยดที่ควบคุมเหนือชิ้นงานทดสอบ และช่วยประเมินว่าโครงสร้างและอุปกรณ์สามารถรักษาประสิทธิภาพที่ต้องการได้หลังจากการสัมผัสกับน้ำหรือไม่
การทดสอบนี้ออกแบบมาเพื่อตรวจสอบว่าอุปกรณ์การบินประเภท W สามารถรักษาประสิทธิภาพที่เหมาะสมได้หรือไม่เมื่อสัมผัสกับสภาพแวดล้อมน้ำหยด เป็นการประเมินประสิทธิภาพการป้องกันของโครงสร้างผลิตภัณฑ์ต่อการหยดของน้ำ
อุปกรณ์ควบคุมการไหลของน้ำเพื่อให้อัตราการหยดตามที่กำหนดคือ 140 ลิตร/ตารางเมตร/ชั่วโมง สร้างการไหลของน้ำที่สม่ำเสมอทั่วทั้งพื้นผิวของโครงสร้างชิ้นงานทดสอบเพื่อจำลองสภาพแวดล้อมการหยดตามที่ระบุ
ระบบควบคุมการไหลของน้ำเพื่อรักษาอัตราการหยดที่ 140 ลิตร/ตารางเมตร/ชั่วโมง และให้การกระจายน้ำที่สม่ำเสมอทั่วทั้งพื้นผิวของโครงสร้างชิ้นงาน
AC 220 V ±5%, 50 Hz
อุปกรณ์ควรได้รับการติดตั้งและใช้งานภายใต้เงื่อนไขดังต่อไปนี้:
| รายการ | ข้อกำหนด |
|---|---|
| อุณหภูมิแวดล้อม | 15–35°C |
| ความชื้นสัมพัทธ์ | 25–75% RH |
| ความดันบรรยากาศ | 86–106 kPa (860–1060 mbar) |
| การติดตั้ง | พื้นราบที่มีแสงสว่างเพียงพอ |
| ความปลอดภัยทางไฟฟ้า | สวิตช์หรือเต้ารับป้องกันน้ำรั่ว |
| น้ำและการระบายน้ำ | สิ่งอำนวยความสะดวกในการรับน้ำและระบายน้ำที่ดี |
ใช้น้ำสะอาดหรือน้ำประปาที่ไม่มีสิ่งเจือปน อุปกรณ์มีอุปกรณ์ทำความสะอาดและกรองน้ำเพื่อช่วยให้มั่นใจในคุณภาพน้ำที่เหมาะสมสำหรับการทดสอบการหยด
| การควบคุมและการดำเนินงาน | ระบบควบคุมอัจฉริยะ PLC และหน้าจอสัมผัส |

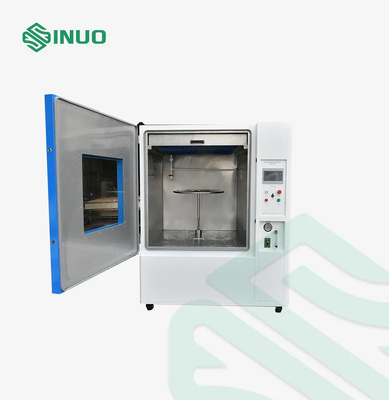

| ขนาดกล่องด้านในและด้านนอก | กล่องด้านใน กว้างxลึกxสูง = 1000×1000 มม. × 1000 มม., กล่องด้านนอก กว้างxลึกxสูง = 1280×2050 มม. × 2150 มม. |
| พื้นที่ทดสอบการหยด | กว้างxลึก = 800×800 มม., ขนาดอื่น ๆ สามารถปรับแต่งได้ |
| ความสูงในการหยด | ระยะห่างระหว่างเข็มกับชิ้นงานคือ 0-500 มม. โดยการปรับความสูงของแท่นหมุนหรือยกชิ้นงานขึ้น |
| ความเร็วในการหยด (การไหลของน้ำ) | 140 ลิตร/ตารางเมตร/ชั่วโมง, ปรับอัตโนมัติ, อ้างอิงจากรูปมาตรฐาน A, อุปกรณ์ใช้เครื่องวัดการไหลแบบอิเล็กทรอนิกส์เพื่อควบคุมปริมาณน้ำที่ฉีดเข้าถังน้ำ เพื่อให้ปริมาณน้ำที่ออกจากเข็มเป็นไปตามข้อกำหนดมาตรฐาน |
| ภาพวาดแผนผัง |
|

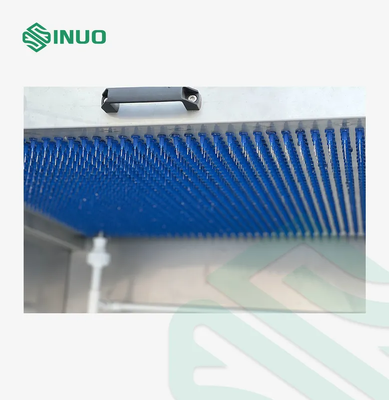

| เส้นผ่านศูนย์กลางรูเข็มถาดหยดน้ำ | 0.33 มม. ±0.01 มม. |
| ระยะห่างรูหยด | 25 มม. × 25 มม., การจัดเรียงแบบเมทริกซ์ |
| การตรวจสอบอุณหภูมิของเหลว, การตรวจสอบอุณหภูมิแวดล้อม, | อุปกรณ์มีเทอร์โมสตัทที่สามารถให้ความร้อนแก่ชิ้นงานได้ ตรวจสอบให้แน่ใจว่าอุณหภูมิของชิ้นงานสูงกว่าอุณหภูมิน้ำอย่างน้อย 10°C พารามิเตอร์อุณหภูมิถูกจำกัดตาม JJF1101 ตรวจสอบให้แน่ใจว่าอุณหภูมิสม่ำเสมอในห้องทดลอง |
| ตำแหน่งกล่องหยด | อยู่ที่ด้านบนของกล่องด้านใน ตำแหน่งคงที่ |
| เวลาทดสอบ | 0-99.9 นาที, สามารถตั้งค่าล่วงหน้าได้ |
| วัสดุกล่อง | กล่องด้านในทำจากสแตนเลส SUS304 |
| ระบบหมุนเวียนน้ำ | ช่องรับน้ำมีอุปกรณ์กรองทำความสะอาด และน้ำหยดทดสอบจะถูกรวบรวมเข้าถังน้ำโดยอัตโนมัติผ่านโครงเครื่องและสามารถนำกลับมาใช้ใหม่ได้ |
| การป้องกันความปลอดภัย | การป้องกันลำดับเฟส, การป้องกันการรั่วไหล, การป้องกันน้ำขาด, การป้องกันความผิดปกติ |
