| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4421 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

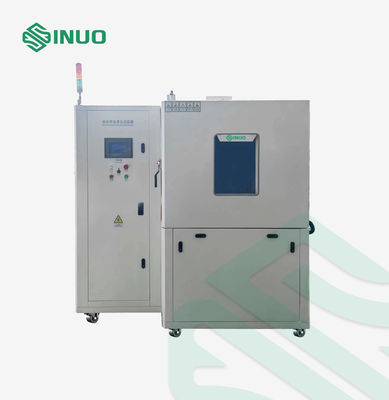

The Automotive Ice Water Splash Test Equipment is a specialized environmental testing system designed to evaluate the resistance of vehicle components against thermal shock caused by cold water splash and immersion conditions.
ตามมาตรฐาน ISO 16750-4:2010 ข้อ 5.4 และมาตรฐาน VW80000ระบบทดสอบนี้จําลองสภาพการขับขี่ฤดูหนาว ที่ส่วนประกอบรถยนต์ที่ร้อนถูกเผยแพร่โดยทันทีกับน้ําแข็งจากถนนที่ชื้น.
โดยการนําอุปกรณ์มาใช้ต่อเนื่องกับอุณหภูมิที่ควบคุมได้ และการกระแทกกับน้ําแข็ง อุปกรณ์ช่วยระบุความผิดพลาดที่เป็นไปได้ เช่น การแตกของวัสดุ การเสียหายของเครื่องประปาและความบกพร่องที่เกี่ยวข้องกับการขยายความร้อนในส่วนประกอบไฟฟ้าและเครื่องกลของรถยนต์.
มันถูกใช้อย่างแพร่หลายโดยผู้ผลิตรถยนต์ ผู้จําหน่ายส่วนประกอบ EV ห้องปฏิบัติการทดสอบยานยนต์ และสถาบันวิจัยเพื่อตรวจสอบความน่าเชื่อถือและควบคุมคุณภาพ
ระบบจะผลิตสภาพถนนฤดูหนาวที่รุนแรงโดยการทําความร้อนตัวอย่างทดสอบและนําไปใช้การทดสอบการกระจายน้ําแข็งอย่างรวดเร็วหรือการดําน้ําเพื่อประเมินความทนทานต่อการกระแทกทางความร้อน
รองรับทั้ง:
สําหรับการประเมินชิ้นส่วนรถยนต์อย่างครบถ้วน
ระบบทําความร้อนและทําความเย็นที่อิสระให้การควบคุมที่มั่นคงของ:
ระบบฉีดฉีดถูกผลิตตามความต้องการการทดสอบรถยนต์ด้วยการสร้างจากสแตนเลส SUS316, รับประกันความทนทานต่อการกัดสั่นและความน่าเชื่อถือในระยะยาว
เครื่องควบคุมจอสัมผัสสีขนาด 7 นิ้ว ทําให้สามารถโปรแกรมเงื่อนไขการทดสอบ ติดตามในเวลาจริง การบันทึกข้อมูล และการทํางานการทดสอบอัตโนมัติ
อุปกรณ์ทดสอบน้ําแข็ง VW80000 เหมาะสําหรับการทดสอบ:
| การใช้งาน | เป้าหมายของการทดสอบ |
|---|---|
| ส่วนประกอบของแบตเตอรี่ EV | การประเมินความน่าเชื่อถือของการกระแทกทางความร้อนและการปิด |
| อะไหล่ไฟฟ้ารถยนต์ | การทดสอบความต้านทานกับน้ําเย็น |
| ส่วนประกอบของห้องเครื่อง | การจําลองสภาพการขับรถในฤดูหนาว |
| เซนเซอร์และโมดูลอิเล็กทรอนิกส์ | การตรวจสอบความทนทานต่อสิ่งแวดล้อม |
| ระบบแสงรถยนต์ | การวิเคราะห์การขยายความร้อนและการแตก |
| จําหน่ายรถยนต์ | การรับรองผลิตภัณฑ์และการตรวจคุณภาพ |
DUT (Device Under Test) จะถูกทําความร้อนในห้องอุณหภูมิก่อนไปถึงอุณหภูมิที่กําหนดไว้

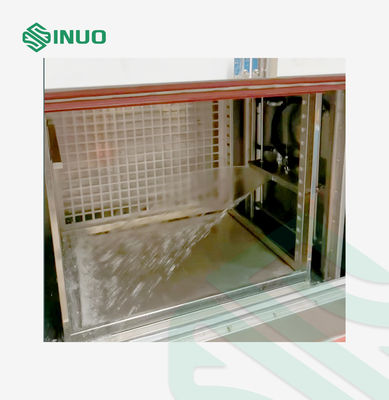

หลังจากที่บรรลุสภาพที่ต้องการแล้ว น้ําแข็งจะถูกฉีดลงบนพื้นผิวของส่วนประกอบเป็นระยะเวลาที่ควบคุมได้ การเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันจําลองการกระแทกของน้ําเย็นระหว่างการขับรถในฤดูหนาว
การทดสอบช่วยตรวจพบ:
DUT ที่ทําความร้อนถูกดําลงไปในถังน้ําแข็งขณะที่เปิด
ความลึกของการดําน้ําถูกควบคุมในระดับประมาณ 76 ± 5 mm ทําให้สามารถประเมินความน่าเชื่อถือของความกันน้ําและความต้านทานต่อการกระแทกทางความร้อนในสภาพที่รุนแรง
| 1ขนาดและการห้ามตัวอย่าง | |
| ขนาดสตูดิโอ | 1000 × 1000 × 1000 มิลลิเมตร (W * D * H) |
| ขนาดภายนอก (ประมาณ) | ประมาณ 2000×1500×2100 ((มม) ((W*D*H) |
| มาตรฐานปฏิบัติการ |
M3499-1:2017 ISO 16750-4:2010 VW80000: 2009-10 เป็นต้น |
| 2. ตัวชี้วัดเทคนิค | |
| ระยะอุณหภูมิ | NT1 ปริมาณน้ํา |
| ความเบี่ยงเบนของอุณหภูมิ | ≤ 2°C |
| ความเท่าเทียมกันของอุณหภูมิ | ≤2°C (ด้านบนคือสภาพไม่มีภาระ) |
| อุณหภูมิภายใน | อุณหภูมิห้อง + 10°C ≈ 150°C ≤ 45 นาที |
| อุณหภูมิน้ําทดสอบ | 0~+4°C |
| ความเหมือนกันของอุณหภูมิถังน้ํา | ≤ ± 0.5°C |
| อัตราการเย็นของอุณหภูมิน้ํา | อุณหภูมิห้อง2°C≤30 นาที |
| ความลึกของการดําน้ํา | 76±5mm (การควบคุมความสูงของระบายน้ําของถังน้ํา) |
| จํานวนวงจรการทดสอบ | 0~100 ครั้ง ปรับได้ |
| ค่าบรรจุขยะ | ≥50kg (การยกที่ควบคุมได้โดยอัตโนมัติ) |
| ปริมาตรของกระเป๋า | ≥ 500*500*500 มม. |
| ขนาดตัวอย่าง | ≤ 500 × 500 × 500 มม. |
| รูปแบบกระสุนน้ําแข็ง |
ระบบปรับความดันและช่องจมน้ําถูกผลิตให้ถูกต้องตามรายละเอียดของ GB/T28046.4-20115.4, SUS316 สแตนเลส, ถอดออก. จอแสดงออกภายนอกกล่องสามารถควบคุมการไหลเวียนของจมน้ําและฟังก์ชันอื่น ๆ
|
| สัญลักษณ์การฉีดน้ํา |
|
| น้ําแข็ง สปริช ดอกปริมาณ | 1PC |
| การไหลของปริมาณน้ําที่เกี่ยวข้องกับพื้นผิว | QA = 3 l/m2 s |
| เวลาฉีด | 3s |
| วงจรการทดสอบ | 0 ~ 100 ครั้ง ปรับได้ |
| ระยะห่างของจมูกกับผลิตภัณฑ์ | 325 ± 25 มม |
| น้ํายาทดสอบ | น้ําดีโอไอน หรือ + 5% NaCl + 3% ฝุ่นละเอียดอาริซอน่า |
| น้ํายาทดสอบ | สามารถรีไซเคิลได้ |
| ปริมาณถังเก็บน้ําแข็ง | ประมาณ 80L |
| เวลาเปลี่ยน | ≤20s |
| พลัง | 12KW |
| ฟังก์ชันทําความสะอาดอัตโนมัติ | หลังจากการทดสอบเสร็จสิ้น, ท่อและตัวอย่างถูกทําความสะอาดโดยอัตโนมัติ |
| ความต้องการอื่น ๆ | ระบบระบายน้ําแบบอิสระ ระบบป้องกันอัตโนมัติสําหรับการยกและลดกระเป๋า และเทคโนโลยีป้องกันการบดของกระปุก |
| 3ลักษณะโครงสร้าง | |
| วัสดุกล่อง |

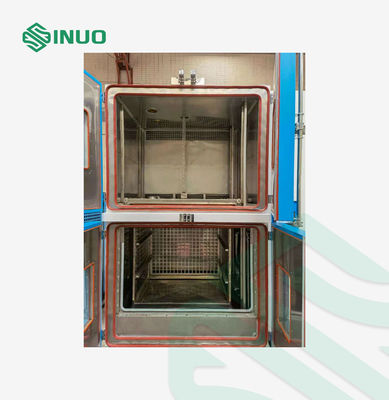

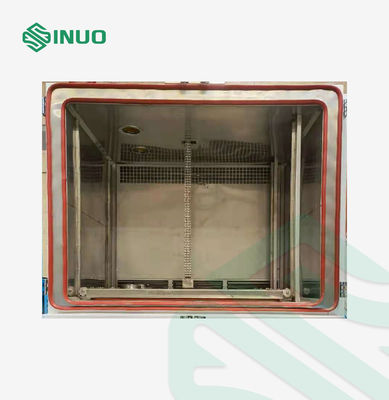

อุปกรณ์นี้ใช้โครงสร้างการปั่นแบบบูรณาการ A. วัสดุของกล่องภายนอก: แผ่นเหล็กที่มีพลาสติกสเปรย์ B. ถังภายใน: SUS316 สแตนเลสถูกใช้สําหรับกล่องภายในทั้งหมดและด้านในของประตู |
| ประตูกล่อง |
โครงสร้างประตูเดียว; ประตูมีหน้าต่างการสังเกตและแผ่นปิดกันอุณหภูมิสูง (แผ่นปิดสองชั้น) เพื่อให้แน่ใจว่าน้ําและอุณหภูมิในการทดสอบไม่รั่ว กระจกกระจกหลายชั้น มีไฟในกล่อง และหน้าต่างการสังเกตไม่สะท้อนแสง |
| การกันความร้อน | เติมด้วยฟองพอลิอุเรธาน + สายใยแก้ว เพื่อให้ความสามารถในการกันความร้อน, ความหนาประมาณ 100 มม. |
| หลุมทดสอบ | กว้าง 100 มิลลิเมตร พร้อมปุ่มซิลิโคน |
| ระบบเลือด | พัดลมหมุนเวียน เครื่องหมุนเหล็กไร้ขัดเหล็ก |
| ระบบทําความร้อน |
เครื่องทําความร้อน: เครื่องทําความร้อนไฟฟ้า Nichrome รูปแบบการควบคุม: การปรับความกว้างของแรงกระแทกที่ไม่มีการสัมผัสระยะเท่ากัน, SSR (Solid State Relay)
|
| น้ําทดสอบ | ใช้อุปกรณ์เย็นน้ําหมุนเวียน ไม่มีม้วนและ stirrer ภายในและภายนอกของถังน้ํา |
| ถังเก็บน้ํา | SUS316 ถังน้ําจากสแตนเลส |
| โครงสร้างถังน้ํา | ถังน้ําที่บูรณาการบูรณาการกับกล่องภายในการทดสอบ ด้านล่างชันง่ายในการทําความสะอาด และด้านในของถังน้ําสะอาดและไม่มีอุปสรรค เช่น สายม้วน |
| การควบคุมระดับน้ําในถังดําน้ํา | การดําน้ําและกระจายเป็นถังน้ําเดียวกันและจอสัมผัสสามารถตั้งระดับน้ําที่แตกต่างกันเพื่อลดการเสียของเหลวทดสอบ |
| การออกแบบไม่ให้แข็ง | ไม่มีปรากฏการณ์การแข็งเมื่อทดสอบด้วยน้ําระบายน้ําหรือน้ําสะอาด |
| เติมน้ําถัง | เครื่องลอยกล DN25 |
| ระบบระบายน้ําถัง | วาล์วลูกกลอง Φ32mmPVC ท่อ Φ32mmPVC |
| แผ่นควบคุม | เครื่องควบคุม ปุ่มการทํางาน |
| ระบบเย็น |
รับ Tecumseh ฝรั่งเศสหรือคอมเพรสเซอร์ คอนเดนเซอร์: เครื่องคอนเดนเซอร์ที่มีปีกใช้ในการจัดหาสถานที่สําหรับการเย็นและสารเย็นเพื่อให้มีการแลกเปลี่ยนความเย็นและความร้อนสําหรับระบบเย็น เครื่องแลกเปลี่ยนความร้อน: เครื่องแลกเปลี่ยนความร้อนจากเหล็กเหล็กไทเทเนียม (ไม่อนุญาตให้มีการแลกเปลี่ยนความร้อนจากวัสดุที่มีความเสี่ยงต่อสน) อุปกรณ์ดึง: วาล์วขยายและหลอดประหลาดเลือดใช้ในการรวมและควบคุม, เป็นอุปกรณ์ดึงของอุปกรณ์นี้,เพื่อให้สภาพของสารเย็นสามารถเปลี่ยนแปลงหลังจากผ่านผ่านอุปกรณ์นี้ |
| ระบบกรอง | ท่อประปามีเครื่องกรองที่สะอาดง่าย เพื่อลดสารสกปรก |
| เครื่องเคลื่อนไหว |
คาสเตอร์: 4 หนุนเท้า: 4 หนุนเท้าที่ติดตั้ง |
| ระบบควบคุม |
เทอร์โมสแตต: เครื่องควบคุมหน้าจอสัมผัสสี 7 นิ้ว รูปแบบการทํางาน: สภาพการทดสอบสามารถเขียนโปรแกรมได้ตามความต้องการภายในขอบเขตของความสามารถในการทดสอบ ความแม่นยําการควบคุม: 0.1 °C ระบบควบคุม: PID การควบคุมอัตโนมัติ การวัดอุณหภูมิ: ทน platinum PT100 |
| เครื่องควบคุม |
เครื่องควบคุมหน้าจอสัมผัสสีจริงขนาด 7 นิ้ว: หน้าจอสัมผัสสามารถควบคุมอุณหภูมิในกล่อง, อุณหภูมิของถังน้ํา, อัตราการไหล, ปั๊มน้ําและเวลาทดสอบ, ฯลฯ;อัตราการไหลและอุณหภูมิแสดงโดยตรงบนจอสัมผัส, และการใช้อัตโนมัติปัจจุบันคงที่และอุณหภูมิคงที่ |
| วิธีการตั้งค่า | เมนูภาษาอังกฤษ การใส่ข้อมูลบนหน้าจอสัมผัส |
| รูปแบบการทํางาน | การทํางานระยะสั้น การทํางานต่อเนื่อง |
| การตั้งค่าโปรแกรม | ชื่อโปรแกรมการทดสอบและพารามิเตอร์โปรแกรมสามารถปรับแต่งได้ และการเก็บและการนําเข้าโปรแกรมถูกสนับสนุน |
| ฟังก์ชันการแสดง | ข้อมูลการเก็บตัวอย่างและปริมาตรการตั้งค่าในเวลาจริงแบบไดนามิคอัพเฟรชฟันชั่น คอร์ฟอัพเฟรชฟันชั่นในเวลาจริง สามารถแสดงความดัน, กระแส, อุณหภูมิ, เวลาการทดสอบ เป็นต้น |
| เวลาทดสอบ | 0-999 นาที (การควบคุมจอสัมผัส) มีตัวเลือกเวลามาตรฐานที่ตรงกันสําหรับความต้องการกันน้ําที่แตกต่างกัน |
| ความถี่ของการทดสอบ | 1-999 ครั้ง (การควบคุมจอสัมผัส) |
| ฟังก์ชันสัญญาณเตือน | การปิดสัญญาณเตือนอัตโนมัติ การดูและส่งออกบันทึกสัญญาณเตือน การตั้งสัญญาณเตือนและฟังก์ชันการวิเคราะห์ความผิดพลาด |
| ฟังก์ชันบันทึก | เวลาในการเก็บตัวอย่างคือ 10 วินาที และเส้นโค้งและข้อมูลการทดลองภายใน 3 เดือนสามารถบันทึกได้สามารถส่งออกผ่าน USB2.0, พิมพ์และบันทึกในคอมพิวเตอร์ และรายงานข้อมูลสามารถสร้าง |
| 4ระบบรักษาความปลอดภัย | |
| การหยุดฉุกเฉิน | อุปกรณ์มีเครื่องระวังความผิดพลาด และมีปุ่มหยุดฉุกเฉินติดตั้งอยู่บนแผ่นควบคุม หากอุปกรณ์ไม่หยุด ปุ่มหยุดฉุกเฉินสามารถใช้ในการหยุด |
| ระบบเย็น | ความร้อนเกินของคอมเพรสเซอร์ ความร้อนเกินของคอมเพรสเซอร์ ความดันเกินของคอมเพรสเซอร์ ความร้อนเกินของพัดลมหมอก |
| กล่องทดสอบ | อุณหภูมิเกินที่ปรับได้; ฟิวส์อุณหภูมิห้องทดสอบ; อุณหภูมิเกินขั้นต่ําช่องแอร์; อุณหภูมิเกินของมอเตอร์พัดลม |
| อื่นๆ |
การป้องกันการเสียระยะไฟฟ้าหลัก และการป้องกันการเสียระยะ การป้องกันการรั่วไหล การป้องกันการอ้วนและการป้องกันวงจรสั้น สวิทช์พลังงานหลักมีหน้าที่ป้องกันการรั่วไหล พร้อมอุปกรณ์ป้องกันความปลอดภัยทางน้ํา ระเบิดการขาดน้ํา |
| 5.เงื่อนไขการใช้งาน (ผู้ใช้รับประกันว่าเงื่อนไขต่อไปนี้ถูกปฏิบัติ | |
| สถานที่ติดตั้ง |
ดินราบและอากาศดี ไม่มีการสั่นแรงรอบตัวอุปกรณ์ ไม่มีสนามไฟฟ้าแม่เหล็กแรงรอบอุปกรณ์ ไม่มีสารเรื้อรัง, ระเบิด, และฝุ่นรอบเครื่องมือ พื้นที่ที่เหมาะสมสําหรับการใช้งานและการบํารุงรักษาถูกจัดไว้รอบอุปกรณ์ ดูคู่มือสําหรับรายละเอียด |
| สภาพแวดล้อม |
อุณหภูมิ: 5°C-35°C ความชื้นสัมพันธ์: ≤85% ความดันอากาศ: 86kPa106kPa |
| สถานะการจําหน่ายพลังงาน จําหน่ายพลังงาน |
AC380V สามเฟส 5 สาย ระยะความสับสนที่อนุญาตของแรงดัน: AC (380 ± 38) V |
| ความจุของแบตเตอรี่ |
ระยะความสับสนที่อนุญาตของความถี่: (50±0.5) Hz ความต้านทานการก่อดินของสายก่อดินป้องกันน้อยกว่า 4Ω ผู้ใช้งานต้องตั้งค่าสวิตช์อากาศหรือพลังงานของความจุที่ตรงกับอุปกรณ์ที่สถานที่ติดตั้ง และ และสวิตช์นี้ต้องใช้เป็นอิสระสําหรับอุปกรณ์นี้ |
| ข้อดี | ประโยชน์ |
|---|---|
| ความสอดคล้องกับมาตรฐาน ISO & VW | ตอบสนองความต้องการการทดสอบรถยนต์ทั่วโลก |
| การจําลองสภาพถนนจริง | สร้างสรรค์สภาพแวดล้อมที่เกิดจากน้ําเย็นในฤดูหนาว |
| ความสามารถในการทดสอบสองครั้ง | รองรับการทดสอบกระแทกทางอุณหภูมิและการดําน้ํา |
| การออกแบบที่มีความน่าเชื่อถือสูง | SUS316 ห้องและส่วนประกอบทนทานต่อการกัดกร่อน |
| การทํางานที่ฉลาด | การทดสอบอัตโนมัติด้วยการบันทึกข้อมูล |
