| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN2206T |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

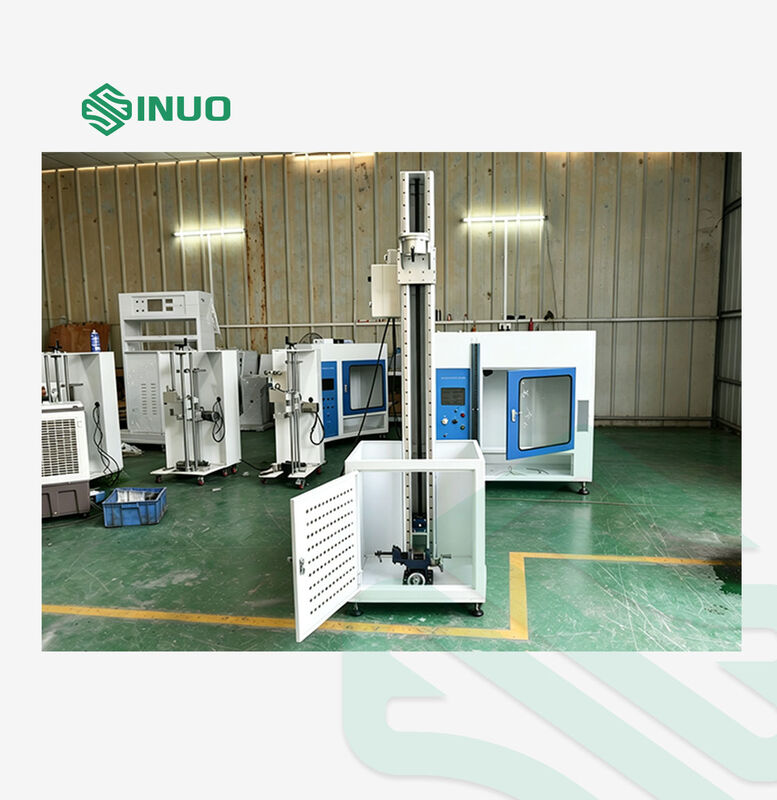

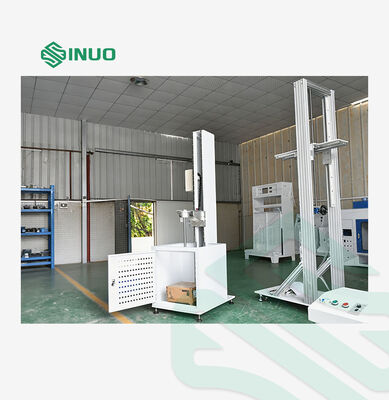

เครื่องทดสอบแรงกระแทกแนวตั้ง SN2206T ออกแบบมาเพื่อประเมินความต้านทานแรงกระแทกภายนอกของท่อเทอร์โมพลาสติกตามมาตรฐาน ISO3127 โดยใช้วิธีการกระแทกด้วยน้ำหนักตกในแนวดิ่งเพื่อประเมินความแข็งแรงและความทนทานของท่อภายใต้สภาวะแรงกระแทกฉับพลัน
เครื่องทดสอบนี้มาพร้อมกับระบบยกไฟฟ้า กลไกปลดแม่เหล็กไฟฟ้า และอุปกรณ์จับยึดที่ปรับได้ในแนวแกน X/Y ทำให้สามารถกำหนดตำแหน่งแรงกระแทกได้อย่างแม่นยำ ใช้งานง่าย และให้ผลการทดสอบที่สามารถทำซ้ำได้ สำหรับผู้ผลิตท่อพลาสติก ห้องปฏิบัติการ และองค์กรตรวจสอบคุณภาพ
เครื่องทดสอบใช้วิธีการกระแทกแบบตกอิสระ โดยแปลงพลังงานศักย์โน้มถ่วงเป็นพลังงานกระแทกเพื่อใช้แรงกระแทกที่ควบคุมได้กับชิ้นทดสอบท่อ
ออกแบบตามข้อกำหนด ISO3127 เหมาะสำหรับการประเมินความต้านทานแรงกระแทกภายนอกของท่อเทอร์โมพลาสติก
อุปกรณ์จับยึดที่ปรับได้ในแนวแกน X/Y ในตัวช่วยให้ผู้ปฏิบัติงานสามารถตั้งค่าตำแหน่งแรงกระแทกที่แตกต่างกันตามความต้องการของชิ้นทดสอบ
ระบบยกไฟฟ้าช่วยให้ปรับความสูงตกได้อย่างรวดเร็วและแม่นยำ ด้วยความแม่นยำในการวางตำแหน่งที่ ±1 มม.
โครงโลหะแผ่นที่แข็งแรงพร้อมแผ่นฐานเสริมความแข็งแรงช่วยให้การทำงานที่มั่นคงระหว่างการทดสอบแรงกระแทก
เครื่องทดสอบแรงกระแทกแนวตั้ง SN2206T เหมาะสำหรับ:
| ขอบเขตการใช้งาน | วัตถุประสงค์การทดสอบ |
|---|---|
| การผลิตท่อพลาสติก | การควบคุมคุณภาพและการตรวจสอบการผลิต |
| การวิจัยวัสดุท่อ | การประเมินสมรรถนะเชิงกล |
| ห้องปฏิบัติการทดสอบ | การทดสอบการปฏิบัติตามมาตรฐาน |
| องค์กรรับรอง | การตรวจสอบความต้านทานแรงกระแทกภายนอก |
| ศูนย์วิจัยและพัฒนา | การพัฒนาและปรับปรุงผลิตภัณฑ์ |
ตามวิธีการทดสอบแรงกระแทกด้วยน้ำหนักตกในแนวดิ่ง องค์ประกอบแรงกระแทกจะถูกยกขึ้นสู่ความสูงที่กำหนดและปล่อยโดยกลไกแม่เหล็กไฟฟ้า น้ำหนักกระแทกจะตกในแนวดิ่งและกระทบกับชิ้นทดสอบท่อ
พลังงานกระแทกที่เกิดขึ้นจะถูกควบคุมโดยความสูงตกและมวลของแรงกระแทก ทำให้สามารถประเมินความต้านทานของชิ้นทดสอบต่อแรงกระแทกเชิงกลภายนอกได้
| ช่วงชิ้นทดสอบ การใช้งาน หลักการ โครงสร้าง และสภาพแวดล้อมการทำงาน | |
| ชิ้นทดสอบและข้อจำกัด | ท่อพลาสติกเทอร์โมพลาสติก |
| วัตถุประสงค์การทดสอบ | ใช้เพื่อประเมินความต้านทานของท่อเทอร์โมพลาสติกต่อแรงกระแทกแบบตกอิสระ และประเมินประสิทธิภาพความปลอดภัยและระดับความแข็งแรงของผลิตภัณฑ์ |
| หลักการทดสอบ | ตามวิธีการทดสอบ Ehc: แรงกระแทกด้วยน้ำหนักตกในแนวดิ่ง องค์ประกอบแรงกระแทกจะถูกปล่อยจากความสูงที่กำหนดและตกอย่างอิสระในทิศทางแนวตั้งเพื่อกระทบชิ้นทดสอบ การทดสอบแรงกระแทกกับชิ้นทดสอบจะสำเร็จผ่านการแปลงพลังงานศักย์โน้มถ่วงเป็นพลังงานจลน์ |
| โครงสร้างและคุณสมบัติของอุปกรณ์ | โครงสร้างแบบคานยื่น ระบบยกไฟฟ้า องค์ประกอบแรงกระแทกปล่อยโดยแม่เหล็กไฟฟ้า ความสูงแรงกระแทกปรับได้ผ่านกลไกยกไฟฟ้าและการวางตำแหน่งด้วยสเกล จุดกระแทกสามารถปรับได้โดยการเคลื่อนย้ายอุปกรณ์จับยึดตามแกน X/Y |
| ข้อมูลจำเพาะด้านประสิทธิภาพ | |
| พลังงานกระแทก | 2J (2N.m) |
| องค์ประกอบแรงกระแทก (มวลเทียบเท่า) | ประเภท D25 ผลิตตามขนาดที่แสดงในรูปที่ 1a) ของมาตรฐาน มวล 500 กรัม หรือปรับแต่งได้ 400 กรัม |

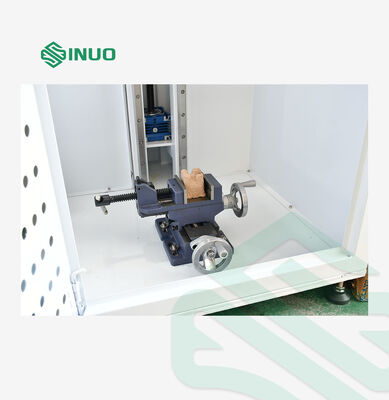

| จุดกระแทก | ติดตั้งที่จับอุตสาหกรรมที่ปรับได้แกน X/Y พร้อมโครงสร้างจับยึดรูปตัว V เหมาะสำหรับตำแหน่งแรงกระแทกที่แตกต่างกันของชิ้นทดสอบ |
| ฐานรองชิ้นทดสอบ | แผ่นรองรูปตัว V 120° ความยาวมากกว่า 200 มม. |
| ความสูงตก | 0–1000 มม. ปรับได้ด้วยไฟฟ้า ความแม่นยำ ±1 มม. ความสูงเริ่มต้น 400 มม. |

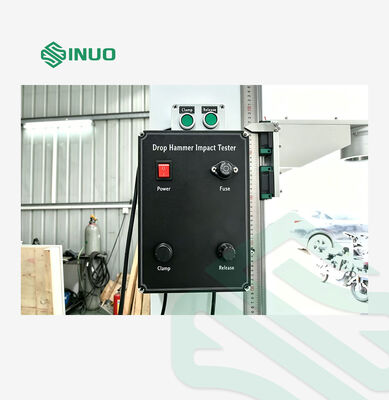

| วิธีการปล่อย | ปล่อยด้วยแม่เหล็กไฟฟ้า |
| วิธีการระบุตำแหน่ง |
การจัดแนวด้วยอินฟราเรด ก่อนการทดสอบ ติดตั้งกล้องเลเซอร์บนอุปกรณ์ปล่อยเพื่อการจัดแนว หลังจากการจัดแนว ถอดกล้องออกและติดตั้งองค์ประกอบแรงกระแทกเพื่อทำการทดสอบ
|
| ติดตั้งอุปกรณ์จับยึด | แกน X/Y: ปรับได้ 0–±75 มม. |
| ฟังก์ชันป้องกันแรงกระแทกซ้ำ | อุปกรณ์เสริม (ไม่บังคับ) |
| โครงสร้างเฟรม | โครงโลหะแผ่นชิ้นเดียว แผ่นฐานรับน้ำหนักหนา และมีล้อเลื่อน |
| ข้อได้เปรียบ | คำอธิบาย |
|---|---|
| ความแม่นยำในการทดสอบสูง | การควบคุมความสูงแรงกระแทกและตำแหน่งแรงกระแทกที่แม่นยำช่วยให้ได้ผลการทดสอบที่สามารถทำซ้ำได้ |
| ใช้งานง่าย | การยกด้วยไฟฟ้าและการปล่อยด้วยแม่เหล็กไฟฟ้าช่วยให้ขั้นตอนการทดสอบในห้องปฏิบัติการง่ายขึ้น |
| ความเข้ากันได้กว้าง | เหมาะสำหรับการประเมินความต้านทานแรงกระแทกของท่อเทอร์โมพลาสติกหลากหลายประเภท |
| โครงสร้างที่มั่นคง | การออกแบบเฟรมสำหรับงานหนักช่วยลดการสั่นสะเทือนระหว่างการทดสอบ |
| การกำหนดค่าที่ปรับแต่งได้ | มีองค์ประกอบแรงกระแทกและฟังก์ชันป้องกันแรงกระแทกซ้ำให้เลือก |
