ระบบทดสอบแรงดันแบตเตอรี่ตามข้อ 19.10 ของมาตรฐาน IEC 63370

IEC 63370 ข้อ 1910ระบบการทดสอบความดันในกรอบแบตเตอรี่

The Battery Case Pressure Testing System is designed for evaluating the mechanical strength and pressure resistance of battery enclosures used in battery-powered appliances with metal-ion chemistry batteries.

ตาม IEC 63370 ข้อ 1910,อุปกรณ์นี้จําลองสภาพการออกอากาศของแบตเตอรี่ที่ผิดปกติ โดยการใช้แรงกดภายในที่ควบคุม เพื่อตรวจสอบว่าอุปกรณ์ปิดแบตเตอรี่สามารถทนความกดดันที่เกิดจากการผิดปกติหรือไม่.

อุปกรณ์การทดสอบความปลอดภัยของแบตเตอรี่ห้องปฏิบัติการนี้เหมาะสําหรับผู้ผลิต, ห้องปฏิบัติการรับรองและสถาบันวิจัยที่ดําเนินการทดสอบความดันในห้องแบตเตอรี่การประเมินความปลอดภัยของแบตเตอรี่ลิเดียม, และการตรวจสอบความเป็นมาของ IEC

• ออกแบบตามข้อกําหนดความปลอดภัยของแบตเตอรี่ในข้อ 19.10 ของ IEC 63370
• เหมาะสําหรับชุดแบตเตอรี่เคมีไอออนโลหะสมบูรณ์
• ระบบปรับความดันด้วยมือ พร้อมการติดตามความดันอย่างแม่นยํา
• ปรับปริมาณการฉีดแก๊สให้เหมาะกับความต้องการการทดสอบที่แตกต่างกัน

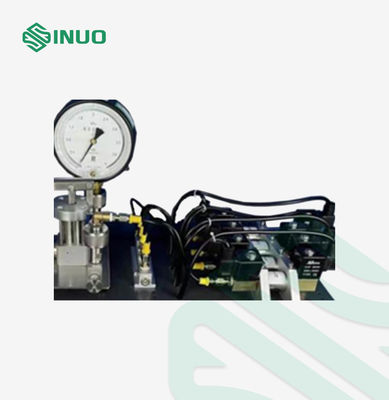

• การตรวจสอบความดันโดยใช้เครื่องวัดความดันกลแม่นยําสูง
• โครงสร้างบนโต๊ะที่คอมแพคต์ เหมาะสําหรับสภาพแวดล้อมห้องปฏิบัติการ
• การทดสอบความปลอดภัยของอุปกรณ์ที่ใช้แบตเตอรี่

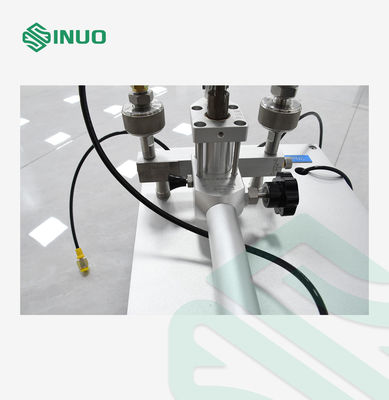

ตัวอย่างถูกกดดันโดยใช้ปั๊มมือจนถึงความดันเริ่มต้นถึง 2070 kPa ± 10% ความดันถูกติดตามผ่านเครื่องวัดความดันที่ติดตั้งขณะที่กลไกการบิดพิสตันควบคุมกระบวนการปรับความดัน.

หลังจากที่บรรลุความดันเริ่มต้นที่กําหนดไว้ ปริมาณอากาศที่ต้องการจะถูกฉีดผ่านช่อง Φ2.85 ± 0.05 mm ตามความต้องการมาตรฐานกระบวนการลดความดันจะติดตามและความดันภายในต้องลดลงต่ํากว่า 70 kPa ภายใน 30 วินาที

สําหรับรุ่นแบบมือ ผู้ประกอบการควบคุมปริมาณอากาศที่ฉีดฉีดตามความต้องการในการทดสอบ

พื้นที่ใช้งานของตัวอย่างการทดสอบ การใช้งาน หลักการ โครงสร้าง และสภาพแวดล้อมการทํางาน
ตัวอย่างการทดสอบและข้อจํากัด	แบตเตอรี่ครบถ้วน ใช้เคมีไอออนโลหะ
เป้าหมายการทดสอบ	ใช้ในการวัดความต้านทานความดันของห้องของอุปกรณ์ที่ใช้แบตเตอรี่ พร้อมแบตเตอรี่ครบครัน โดยใช้เคมีไอออนโลหะการทดสอบจะตรวจสอบว่ากระเป๋าปิดสามารถทนความดันที่เกิดจากการออกอากาศของแบตเตอรี่ในระหว่างสภาพความผิดพลาดและประเมินความแข็งแรงของกระเป๋าปิด.

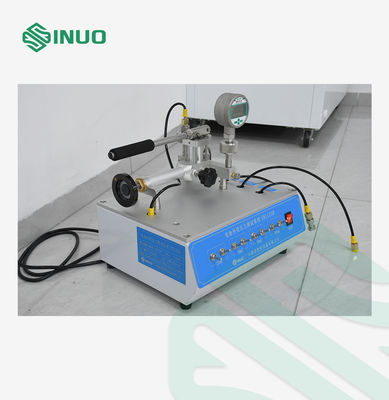

โครงสร้างอุปกรณ์	อุปกรณ์มีโครงสร้างแบบกล่องที่มีการควบคุมด้วยมือและจอแสดงเครื่องวัดความดัน ปรับปริมาณก๊าซได้ตามความต้องการในการทดสอบมีการใช้งานง่ายและมีลักษณะคอมแพคต์รวมข้อดีของผลิตภัณฑ์ที่คล้ายกันทั่วโลก ขนาด: ประมาณ 800 * 500 * 600 มม (W * H * D) น้ําหนัก: ประมาณ 80 กิโลกรัม
สภาพแวดล้อมการทํางาน	พลังงานไฟฟ้า: AC 220V ± 10%/5060 Hz; สภาพแวดล้อมการทํางาน: อุณหภูมิการทํางาน 0 ณ 40 °C, ความชื้น 30% ณ 90%
รายละเอียดการทํางาน

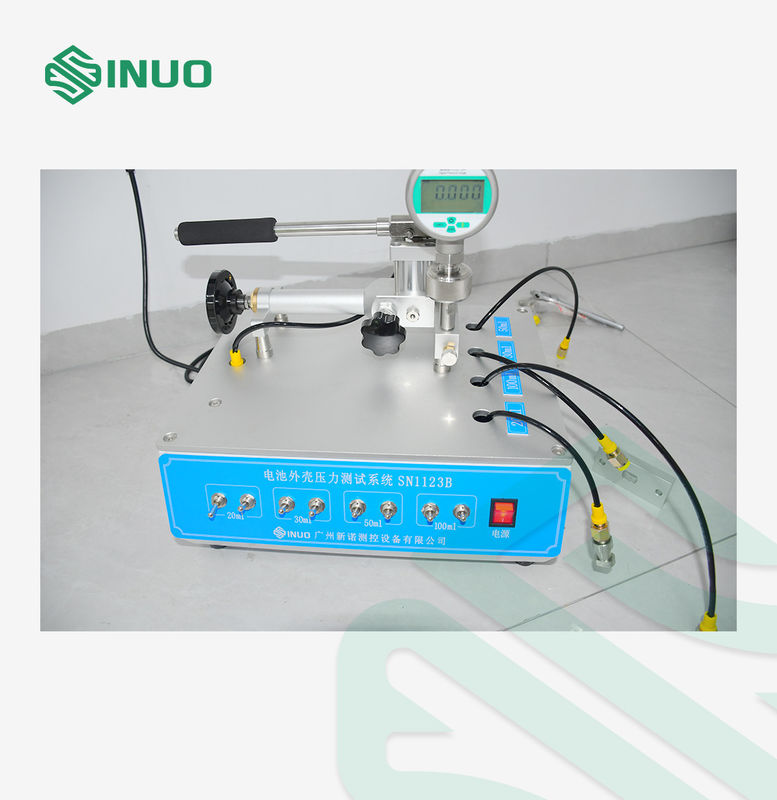

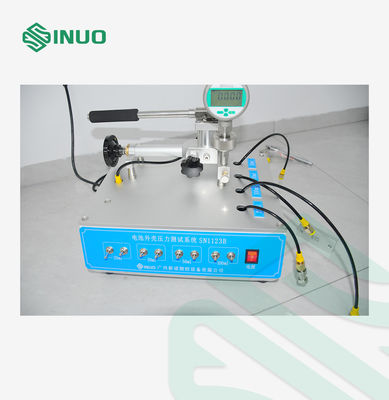

รุ่น	SN1123B
สถานี	สถานีเดียว
วิธีควบคุมไฟฟ้า	การควบคุมด้วยมือ การทํางานด้วยปุ่ม และการแสดงเครื่องวัดแรงดัน
วิธีการขับ	การปรับความดันด้วยมือ
สายกลางการทดสอบ	ก๊าซ
ความดันการทดสอบ	0.01~2.5 MPa; แสดงบนเครื่องวัดแรงดัน
เวลาทดสอบ	การควบคุมด้วยมือ
กระบวนการทดสอบ	การติดตั้ง/ถอดตัวอย่างด้วยมือ และการควบคุมกระบวนการด้วยมือ
เครื่องเชื่อมปิด	การตั้งค่าแบบมาตรฐาน: ชุดหนึ่ง; กว้างช่อง: Φ2.85 ± 0.05 mm
ขนาดและน้ําหนักของอุปกรณ์	L*W*H = 800*500*600 มิลลิเมตร น้ําหนัก: ประมาณ 80 กิโลกรัม
ปริมาณการฉีดอากาศ	20,30,50100 มิลลิลิตร
สภาพแวดล้อมการทํางาน	ความดันชั้นบรรยากาศ: 80~106 kPa; อุณหภูมิบริเวณ: 5~40°C; ความชื้นสัมพันธ์: 20~80% RH. อุปกรณ์ต้องติดตั้งในสภาพแวดล้อมที่ไม่สะเทือนหรือสั่นแรงการรบกวนทางแม่เหล็กไฟฟ้า, ฝุ่น, ก๊าซระเบิด และก๊าซที่กัดสนิม, มีสภาพอากาศและการระบายความร้อนที่ดี

• การทดสอบความปลอดภัยของอุปกรณ์ที่ใช้แบตเตอรี่ลิเดียม
• การตรวจสอบความแข็งแรงทางกลของห้องแบตเตอรี่
• การทดสอบความสอดคล้องกับข้อ 19.10 ของ IEC 63370
• การพัฒนาผลิตภัณฑ์แบตเตอรี่ชาร์จใหม่
• ห้องปฏิบัติการรับรองความปลอดภัยของแบตเตอรี่
• ผู้ผลิตอุปกรณ์ครัวเรือน
• ผู้ผลิตอุปกรณ์ที่ใช้พลังงานแบตเตอรี่
