| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNQC1008 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |
เครื่องทดสอบแรงแรงสูงสําหรับเครื่องชาร์จ EV

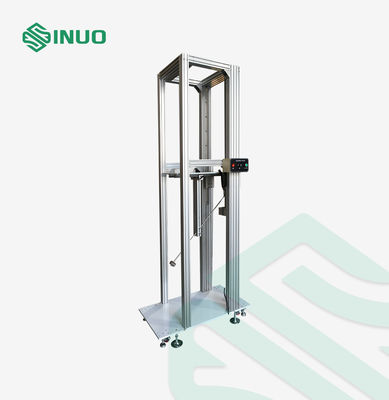

SNQC1008 High Energy Pendulum Hammer Impact Tester ได้ถูกออกแบบมาเพื่อทดสอบความแข็งแรงทางกลและความต้านทานต่อการกระแทกของสถานีชาร์จ EV, กล่องไฟฟ้า, ตู้กระจายพลังงานกล่องวัด, และตู้เครื่องสลับ
สอดคล้องกับ IEC 60068-2-75, IEC 62262 IK ความต้องการป้องกันการกระแทก และ IEC 61851-1 ข้อ 1211, ผู้ทดสอบประเมินความสามารถของกระเป๋าเครื่องมือในการทนต่อแรงกระแทกทางกลภายนอกผ่านการทดสอบการกระแทก pendulum ที่ควบคุมและการทดสอบการกระแทกกระแทกกระแทกแบบตั้ง
SNQC1008 ถูกใช้อย่างแพร่หลายโดยผู้ผลิตเครื่องชาร์จ EV, ผู้ผลิตอุปกรณ์ไฟฟ้า, ห้องปฏิบัติการการทดสอบ, และศูนย์ R&D สําหรับการตรวจสอบการกระทบของ IK และการประเมินความทนทานของกล่อง
| พื้นที่ใช้งาน | ตัวอย่างการทดสอบทั่วไป |
|---|---|
| การทดสอบอุปกรณ์ชาร์จ EV | สถานีชาร์จอัตราแลกเปลี่ยน สถานีชาร์จอัตราต่อเนื่อง กล่อง EVSE |
| การทดสอบการกระแทกของอุปกรณ์ไฟฟ้า | กล่องวัด, ตู้กระจาย, ตู้เครื่องสลับ |
| การทดสอบความปลอดภัยไฟฟ้าอุตสาหกรรม | อุปกรณ์อิเล็กทรอนิกส์พลังงานและอุปกรณ์ประกอบไฟฟ้าภายนอก |
| การทดสอบห้องปฏิบัติการรับรอง | การตรวจสอบระดับการป้องกัน IK ตามมาตรฐาน IEC |
| ตัวอย่างและข้อจํากัด | สถานีชาร์จรถไฟฟ้า; ตู้กระจายพลังงาน; กล่องวัด; ตู้เครื่องสลับ |
| หลักการทดสอบ |
การทดสอบ Eha ((การทดสอบพับพับพับ): อุปกรณ์กระแทกถูกปล่อยอย่างอิสระจากความสูงที่กําหนดผ่านหลอดพับพับ 1 เมตรและชนตัวอย่างที่จุดต่ําสุดของเส้นทางของพับพับพลังงานกระแทกถูกผลิตโดยการแปลงพลังงานพลังงานแรงโน้มถ่วงเป็นพลังงานเคลื่อนโดยทําหน้าที่การทดสอบการกระแทกกับตัวอย่าง การทดสอบ Ehc (Vertical Hammer Test): อุปกรณ์กระแทกถูกปล่อยออกมาอย่างอิสระจากความสูงที่กําหนดผ่านท่อนําและชนตัวอย่างที่จุดต่ําสุดของการเดินทางแนวตั้งพลังงานการกระแทกถูกผลิตโดยการแปลงพลังงานพลังงานแรงโน้มถ่วงเป็นพลังงานเคลื่อนโดยทําหน้าที่การทดสอบการกระแทกกับตัวอย่าง |
| โครงสร้างและลักษณะ | โครงสร้างรถคันที่มีกองจอดและมุมกระแทกที่ปรับได้ตั้งค่า เหมาะสําหรับสถานีชาร์จ EV ขนาดต่าง ๆ และความต้องการความสูงของการกระแทก |
| สภาพแวดล้อมการทํางาน | ขนาดรวม:W1300*D600*H3200mm น้ําหนัก: ประมาณ 250kg |
| รุ่น | SNQC1008 | SNQC1008A | SNQC1008B | |
| การควบคุมและการใช้งาน | การทํางานด้วยปุ่ม | การควบคุม PLC การทํางานด้วยจอสัมผัส | การควบคุม PLC การทํางานด้วยจอสัมผัส | |
| พลาตฟอร์มตัวอย่าง | ไม่ | ใช่ | ใช่ | |
| ฟังก์ชันป้องกันผลกระทบทางสอง | ใช่ | ใช่ | ใช่ | |
| ระยะของตัวอย่างทดสอบ |
หมายเหตุ: ขนาดสูงสุดของสถานีชาร์จที่ติดตั้งบนแพลตฟอร์มตัวอย่างไม่เกิน W × D × H = 1 × 1 × 2.0 m. ความสูงของสถานีชาร์จที่ยืนบนพื้นไม่เกิน 2.0 m.
|
|||
| วัตถุทดสอบ |
|
|||
| ระบบขับเคลื่อน |

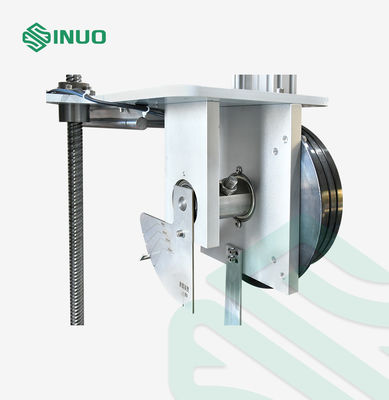

การยก: มอเตอร์ + เครื่องลดแรง อุปกรณ์การปล่อย: การปล่อยไฟฟ้าแม่เหล็ก |
|||
| ระบบส่ง | สกรูลูกกลมความแม่น + รถรางนําเส้น | |||
| พลังงานผลกระทบ |
มือหมัดระยับ:2 J, 5 J, 10 J, 20 J, 50 J มวยตั้ง: 2 J, 5 J, 10 J, 20 J, 50 J (ไม่จําเป็น) |
|||
| น้ําหนักที่เทียบเท่าของธาตุกระแทก |
มือหมัดพัง: 500 กรัม1.7 กิโลกรัม,5 กิโลกรัม,5 กิโลกรัม,10 กิโลกรัม± 2% ((หัวชนมุมเป็นตัวเลือก) มวยตั้ง: 500 กรัม1.7kg,5kg,5kg,10kg ± 2% (ไม่จําเป็น) โครงสร้างจากสแตนเลส |
|||
| หลอดพัง |
ความยาว:1000 มิลลิเมตร กว้างภายนอก: 15.9 มิลลิเมตร ท่อเหล็ก ความยาว:1000 มิลลิเมตร กว้างภายนอก: 10.0 มิลลิเมตร ท่อเหล็ก |
|||
| หมัดแนวตั้ง | กล่องนําคู่กับหัวหมัดที่แตกต่างกัน ท่อเหล็กไร้ขัด | |||
| ความสูงตําแหน่งกระแทกของตัวอย่าง (ความสูงการยกพัง) | ปรับขึ้นและลงด้วยไฟฟ้า,Stroke: 300 ∼ 1800 mm | |||
| ความสูงของการกระแทกของหมัดแนวตั้ง | 500-2000 มม. | |||

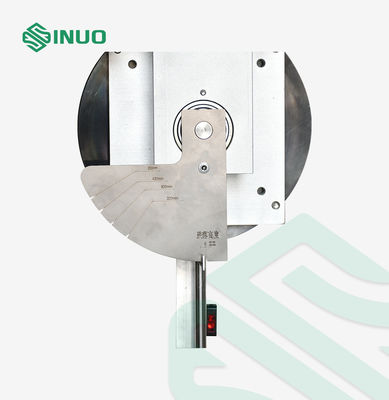

| ความสูงการตก ((ความสูงการกระแทก pendulum) | 0·500 มิลลิเมตร โดยแสดงระดับที่ตรงกับมุมหมุนของลูกกลิ้ง ลูกกลิ้งสามารถหมุนจาก 0° ถึง 90° | |||
| การติดตั้งและปล่อยองค์ประกอบการกระแทก | อุปกรณ์จับและปล่อยไฟฟ้าแม่เหล็กชนิดปิน | |||
| พล็อตฐาน | พล็อตฐานสแตนเลสรับน้ําหนักหนา | |||
| วิธีการย้าย | อุปกรณ์พร้อมกับเท้าและกลมรองรับ เพื่อให้มีการเคลื่อนไหวไปยังตําแหน่งชนที่ต้องการ | |||
| ฟังก์ชันแบบเลือก | ฟังก์ชันป้องกันการกระแทกระดับสอง | |||
| รายละเอียด | ตารางอ้างอิงสําหรับการเลือกพลังงานกระแทกและองค์ประกอบกระแทก | |||
ตารางเพิ่มเติม:ตารางที่ 1 คุณลักษณะขององค์ประกอบผลกระทบ
| พลังงาน/J | ≤ 1 ± 10% | 2 ± 5% | 5 ± 5% | 10 ± 5% | 20 ± 5% | 50 ± 5% |
| น้ําหนักเทียบเท่า ± 2% kg | 0.25 ((0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| วัสดุ | ผ้าไนลอน | เหล็ก | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5 ((20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2 ((10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| L/mm | กําหนดตามมวลเท่ากัน ดูเพิ่มเติม A | |||||
ตารางที่ 2 ความสูงของน้ําตก
| พลังงาน/J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| น้ําหนักเทียบเท่า/kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| ความสูงการตก ± 1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
|
หมายเหตุ 1: ดูหมายเหตุในข้อ 32.2. หมายเหตุ 2:หน่วยพลังงาน Joule (J) ในส่วนนี้มาจากการเร่งแรงโน้มถ่วงมาตรฐาน (g) โดยค่าของการกลมของ g ถือว่า 10 m/s2 |
|||||||||||||||
ตารางที่ 3 ความสัมพันธ์ระหว่างรหัส IK และพลังงานการกระแทกที่ตรงกัน
| รหัส IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK11 |
| พลังงานกระแทก/J | a | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
| หมายเหตุ: IK11 ต้องการสําหรับกองเรือนพิเศษหรือเกรดป้องกันที่ใช้ในสภาพแวดล้อมภายนอกที่รุนแรงมาก เมื่อกําหนดในมาตรฐานสินค้าที่เกี่ยวข้องIK11 ไม่แทนการทดสอบถุงทราย. | ||||||||||||
| a ตามมาตรฐานนี้ ไม่มีการคุ้มกัน | ||||||||||||
