| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN554B-30T |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |
ด้วยการพัฒนารถไฟฟ้าอย่างรวดเร็ว ระบบเก็บพลังงาน และการใช้แบตเตอรี่ลิทธิียมไอออน การรับรองความปลอดภัยของแบตเตอรี่ได้กลายเป็นโจทย์สําคัญสําหรับผู้ผลิตทั่วโลก
การทดสอบการบดแบตเตอรี่และการเจาะเล็บจําลองสภาพการใช้งานเครื่องกลอย่างรุนแรง เพื่อประเมินความทนทานของแบตเตอรี่ต่อการบิดเบือน การตัดวงจรสั้นภายใน และความเสี่ยงจากการหลุดจากอุณหภูมิ
การทดสอบนี้ช่วยให้ผู้ผลิตแบตเตอรี่และห้องปฏิบัติการ
ห้องทดสอบการบดแบตเตอรี่และการเจาะเล็บถูกออกแบบมาเพื่อประเมินผลการทํางานด้านความปลอดภัยของแบตเตอรี่ไอออนลิഥียม, เซลล์แบตเตอรี่,และโมดูลแบตเตอรี่ EV ภายใต้สภาพการใช้งานของเครื่องจักรกลอย่างรุนแรง.
ระหว่างการขนส่ง, การชาร์จ, อุบัติเหตุ, หรือเหตุการณ์การหลุดพ้นจากความร้อน, แบตเตอรี่ลิตียมอาจได้รับผลกระทบจากภายนอก, การปรับปรุงความสับสน, หรือความเสี่ยงในการตัดสายสั้นภายใน.การทดสอบบดและเจาะเล็บจําลองสภาพอันตรายเหล่านี้เพื่อตรวจสอบความปลอดภัยโครงสร้างแบตเตอรี่, การตอบสนองความตึงเครียด, ความต้านทานการบิดรูป, และพฤติกรรมทางความร้อน
ระบบการทดสอบนี้ถูกใช้อย่างแพร่หลายโดยผู้ผลิตแบตเตอรี่ลิธีียม ผู้จําหน่ายแบตเตอรี่ EV ห้องปฏิบัติการรถยนต์และองค์กรการรับรองของบุคคลที่สามสําหรับการประเมินความปลอดภัยของแบตเตอรี่และการทดสอบความเป็นมา.
อุปกรณ์ตรงกับมาตรฐานการทดสอบแบตเตอรี่สากลรวมถึง SAE J2464, IEC 62133 และ ISO 12405-4:2018, ให้ข้อมูลการทดสอบที่น่าเชื่อถือสําหรับการรับรองความปลอดภัยของแบตเตอรี่
| มาตรฐาน | ความต้องการในการทดสอบ |
|---|---|
| SAE J2464 | การทดสอบการเจาะแสของแบตเตอรี่ และการทดสอบการบด |
| AIS 038 | ความต้องการในการบดแบตเตอรี่ EV และการเจาะเล็บ |
| IEC 62133-2012 | ความต้องการความปลอดภัยสําหรับแบตเตอรี่ลิธีียมแบบชาร์จใหม่ |
| ISO 12405-4:2018 | การทดสอบแบตเตอรี่ของรถยนต์ทางถนนที่ขับเคลื่อนด้วยไฟฟ้า |
ตัวอย่างของแบตเตอรี่ถูกกดโดยใช้แรงที่ควบคุมได้หรือค่าการปรับปรุงเพื่อจําลองความเสียหายทางกลที่เกิดจากการชนรถยนต์หรือแรงกดภายนอก
ระหว่างการทดสอบ ระบบติดตาม:
การทดสอบจะหยุดโดยอัตโนมัติเมื่อบรรลุสภาพที่กําหนดไว้ก่อน เช่น

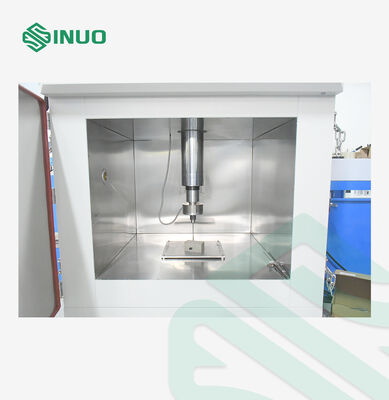

สิ้นเหล็กเจาะเข้าไปในเซลล์แบตเตอรี่ ด้วยความเร็วที่ควบคุม เพื่อจําลองสภาพการตัดสั้นภายใน
ระบบบันทึก:
นี่ช่วยประเมินความต้านทานของแบตเตอรี่ ต่อการหลุดร้อนและอันตรายต่อความปลอดภัย
ระบบนี้ให้บริการควบคุมการทดสอบที่ยืดหยุ่นด้วยเกณฑ์หยุดอัตโนมัติหลายอย่าง เพื่อให้การประเมินความปลอดภัยของแบตเตอรี่แม่นยําและน่าเชื่อถือได้
สภาพหยุดที่สนับสนุน:
สภาพหลายแบบสามารถรวมกันได้ตามความต้องการในการทดสอบแบตเตอรี่ที่แตกต่างกัน การทดสอบจะหยุดโดยอัตโนมัติเมื่อสภาพที่กําหนดไว้ก่อนใด ๆ ได้บรรลุขึ้น โดยปรับปรุงประสิทธิภาพการทดสอบและความปลอดภัย.

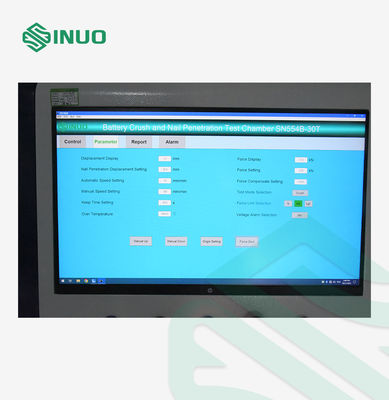

ระบบควบคุมบูรณาการติดตามและบันทึกปริมาตรการทดสอบหลักตลอดกระบวนการ
ปริมาตรการติดตามในเวลาจริง:
ข้อมูลการทดสอบ, กุ้ง และผลทั้งหมดสามารถบันทึก, เปรียบเทียบ และส่งออกเพื่อการวิเคราะห์และรายงานต่อ
ออกแบบมาโดยเฉพาะสําหรับการทดสอบการใช้งานแบตเตอรี่ลิเดียมอย่างไม่ถูกต้อง ห้องนี้รวมหลายประเภทการป้องกันความปลอดภัย เพื่อลดความเสี่ยงในการปฏิบัติงานให้น้อยที่สุด
ลักษณะความปลอดภัยประกอบด้วย

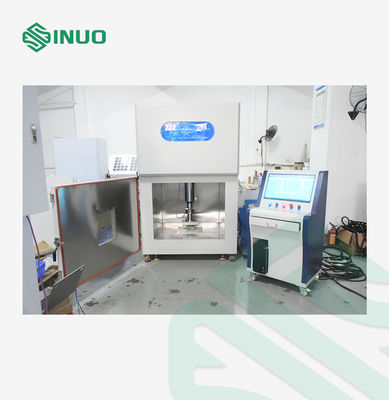

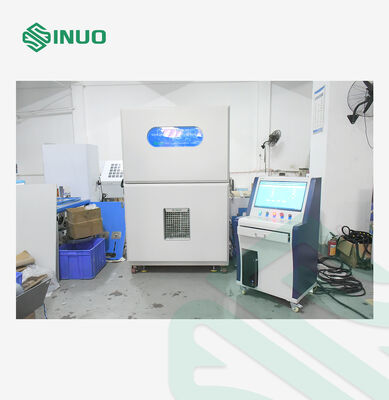

ระบบควบคุมถูกแยกออกจากห้องทดสอบ ทําให้ผู้ประกอบการสามารถดําเนินการทดสอบการบดแบตเตอรี่และการเจาะเล็บจากระยะทางที่ปลอดภัย
การออกแบบการทํางานไกลนี้ช่วยป้องกันบุคลากรจากอันตรายที่เป็นไปได้ เช่น
|
ขนาดเซลล์แบตเตอรี่ของผู้ใช้ |
ขนาดสูงสุด (ความยาว x ความกว้าง x ความสูง): 300*300*250 มิลลิเมตร, น้ําหนัก: 18kg-30kg
|
|
พื้นที่ทดสอบ |
1000×1000×1000mm (ความกว้าง ความลึก และความสูง) |
|
ขนาด |
1200×1500×1850mm (ความกว้าง ความลึก และความสูง ขึ้นอยู่กับการออกแบบจริง) |
|
โครงสร้างอุปกรณ์ |
โครงสร้างแบบกล่อง |
|
ช่องออกควัน |
ท่าออกควันคือ 100 มมในกว้าง |
|
หลุมทดสอบ |
ช่อง 50 มิลลิเมตรถูกเปิดในแต่ละด้าน |
|
วิธีควบคุม |
การควบคุมทางไกลด้วยคอมพิวเตอร์ ระยะทาง ≥10m |
|
วิธีการขับ |
มอเตอร์เซอร์โว +การขับเคลื่อนกระบอกไฟฟ้า |
|
ระยะความดัน |
1KN?? 300kN ระยะยาวของเซ็นเซอร์สูงสุด 306kN |
|
ความแม่นยําของความดัน |
± 1% FS |
|
ความละเอียดความดัน |
0.01kN |
|
ระยะเวลาในการรักษาความดัน |
0~99min59s สามารถตั้งได้ |
|
ความเร็วของการบีบค้อน |
0.1-83mm/s (ปรับได้) |
|
ความแม่นยําของความเร็ว |
0.1mm/s~5mm/s ความแม่นยํา ±0.05mm/s; 5mm/s~83mm/s ความแม่นยํา ±0.1mm/s |
|
ความละเอียดความเร็ว |
≤0.01mm/s |
|
การย้าย |
0° 300 มม. |
|
ความแม่นยําของการขยับ |
± 0.1 มม |
|
นวดเหล็ก |
1) รายละเอียด: Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) ความยาว: L=200mm 3) วัสดุการรักษาความร้อนของเหล็ก 4) มุม: 45 ° ~ 60 ° 5) จํานวน: 2 ตัว
|
|
ทิศทางของเข็มบด |
การบดบดและการฉีดเชื้อจากด้านบนไปด้านล่าง |
|
หัวบด |
|
|
หัวบดเรียบ |
มีหัวบดเรียบ
1. หัวบดครึ่งกระบอก: แพร่รัศมีคือ 100mm, หมายถึง, R100mm * 250mm. 2หัวบดแบน |
|
เครื่องติดตั้งเข็ม |
|
|
การแสดงกําลัง |
จอคอมพิวเตอร์ |
|
ความละเอียดของเซ็นเซอร์ |
1/10000 |
|
การแปลงหน่วย |
kgf, N, kN |
|
ระบบรับอุณหภูมิ |
ระยะการประกอบอุณหภูมิ 0+1000°C |
|
ความละเอียดของอุณหภูมิ: 0.1 °C |
|
|
ความแม่นยําในการวัดอุณหภูมิ: ± 0.5°C |
|
|
ช่องรับอุณหภูมิ: 2 ช่อง |
|
|
ความถี่ในการรับอุณหภูมิ: 100ms |
|
|
ระบบการสกัดระดับความดัน |
ระยะการประกอบความแรงดัน: 0 ~ 100V |
|
ความแม่นยําในการรับกําลังไฟฟ้า: ≤±0.5%FS |
|
|
ความละเอียด: 10mV |
|
|
ช่องรับความตึงเครียด: 1 ช่อง |
|
|
ความถี่ในการเก็บตัวอย่างความดัน: 100 ms |
|
|
ความยาวของสายการเก็บตัวอย่าง |
2 เมตร |
|
ความถี่ของการซื้อ |
≥50Hz |
|
สภาพการตัด |
ความดัน ความตึงเครียด และการปรับปรุงรูปสามารถตั้งค่าได้แยกและติดตามพร้อมกัน การทดสอบสามารถหยุดได้เพียงแค่ตัวแปรหนึ่งหรือหลายตัวใด ๆ จะบรรลุค่าที่ตั้ง |
|
พลัง |
25KW |
|
พลังงาน |
380V |
|
น้ําหนัก (ประมาณ) |
800 กิโลกรัม |
