เตียงทดสอบภาระสตติกนี้ใช้เป็นหลักในการทดสอบภาระกลและการทดสอบการวิจัยที่เกี่ยวข้องของกล่องวัดความดันต่ํา สถานไฟฟ้าย่อยและอุปกรณ์ไฟฟ้าสามารถดําเนินการทดสอบคุณสมบัติทางเครื่องจักรกลได้อย่างสะดวกสบายบนกล่องการวัดหลายประเภทรวมถึงกล่องวัดโลหะกล่องวัดโลหะไม่และกล่องกระจายสายไฟฟ้า
มันนํามาใช้การควบคุมกลาง PLC ที่มีความฉลาดที่บูรณาการพร้อมกับจอสัมผัสสําหรับการแสดงและการทํางาน ข้อมูลการทดสอบสามารถผลิตเส้นโค้งแรง-เวลา ปารามิเตอร์ถูกตั้งผ่านอินเตอร์เฟซจอสัมผัสและกระบวนการทดสอบทั้งหมดจะทํางานโดยอัตโนมัติ. ความดันสามารถนําไปใช้โดยอัตโนมัติจากด้านข้างและด้านบน. เป็นที่สอดคล้องกับตัวอย่างของขนาดที่แตกต่างกัน, มันเป็นอุปกรณ์ที่น่าเชื่อถือที่นิยมสําหรับสถาบันการทดสอบและห้องปฏิบัติการ
เบนจ์ทดสอบภาระสตติกนี้ถูกออกแบบและผลิตตามมาตรฐานสากลและอุตสาหกรรมด้านล่าง:

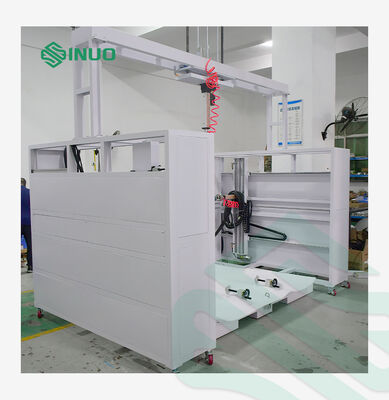

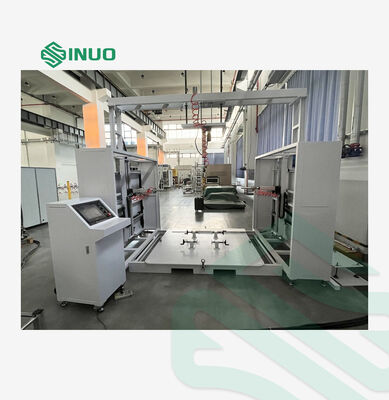

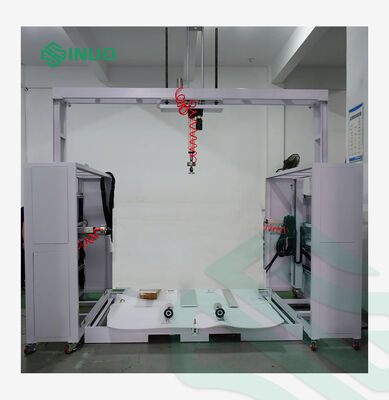

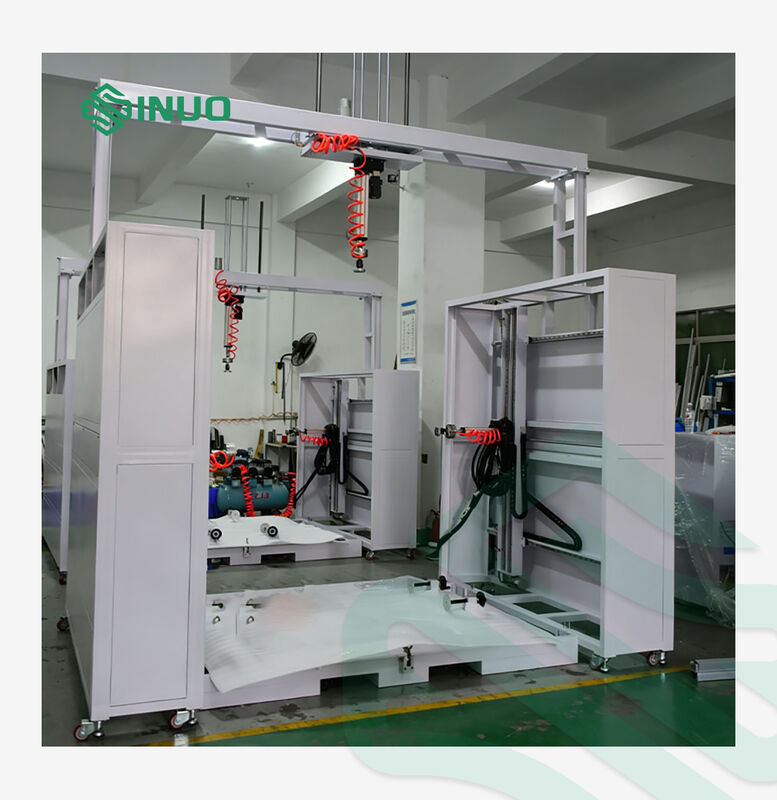

คันทดสอบนี้ใช้โครงสร้างครึ่งปิด ประกอบด้วยส่วนแบ่งฝากระจกและส่วนแบ่งฝากระจกแต่ละตัวขับเคลื่อนการบรรทุกสามารถเคลื่อนไหวอย่างอิสระภายในเครื่องบินกับ 3 องศาของเสรีภาพเครื่องผลักดันสามตัวร่วมกันทําให้การบรรทุกเคลื่อนไหวได้ 8 องศาเสรีภาพ
ความสูงของแท่งขัดสามารถปรับในระยะทางผ่านรูการติดตั้ง. เครื่องติดตั้งฐานสามารถเคลื่อนย้ายไปข้างหน้า, หลัง, ซ้ายและขวาสําหรับ clamping.และตัวอย่างเล็ก ๆ สามารถหมุนกับการติดตั้งที่มั่นคงและน่าเชื่อถือ.
บล็อค clamping custom ได้รับการตั้งค่าสําหรับผลิตภัณฑ์ที่แตกต่างกันเพื่ออํานวยความสะดวกในการรักษา. แผ่นกดทดสอบที่แตกต่างกันถูกจัดให้พร้อมตามมาตรฐานสําหรับวัตถุทดสอบต่างๆ.
ภาพแผนกโครงสร้างอุปกรณ์แสดงด้านล่าง
| พลังงาน | AC 220V / 50Hz |
| การควบคุมและการใช้งาน | การควบคุม PLC แบบฉลาด ทํางานผ่านจอสัมผัสสี |
| ระบบขับเคลื่อน | พลังที่ใช้โดยมอเตอร์เซอร์โว + กระปุกไฟฟ้า; ปรับตําแหน่งโดยมอเตอร์ |
| ระบบส่ง | สกรูลูกกลมความแม่น + รถรางนําเส้น |
| โครงสร้างกรอบเครื่อง | พลาตฟอร์ม + โครงสร้างครึ่งปิด เครื่องปรับระดับขวาและซ้ายถูกติดตั้งบนกรอบครึ่งปิด เครื่องปรับระดับขวาถูกติดตั้งบนแท่งขัด |
| ระยะขนาดตัวอย่างที่อนุญาต |
กล่องขนาด 15 เมตรระยะเดียว: H1100*W1445*D1700mm กล่องวัดขนาด 1 หน่วยประกอบด้วย 1 โฟส: H520*W210*D140mm
|
| วัตถุทดสอบ |
|
| ปริมาตรการทํางานหลักสําหรับข้อทดสอบ 1, 2, 3 & 4 | |
| อุปกรณ์บรรทุก | 2 ช่องทางแนวราบ 1 ช่องทางแนวตั้ง |
| ระยะทางเคลื่อนย้าย |
3 แกนที่มี 8 องศาเสรีภาพ เครื่องปรับระดับขวา: ขยับขึ้น, ล่าง, ไปข้างหน้าและหลัง, ใช้แรงผ่านการเดินทางซ้าย-ขวา มือขวาการควบคุมแนวราบ: เคลื่อนย้ายขึ้นลงไปข้างหน้าและด้านหลัง, ใช้แรงผ่านการเดินทางซ้าย-ขวา เครื่องปั่นตั้ง: ขยับขึ้นและลงเพื่อใช้แรง |
| การขับเคลื่อนกระบอกไฟฟ้าแนวราบ | 400 มม |
| รูปแบบการบรรทุก | เครื่องขับเคลื่อนไฟฟ้า |
| ระยะการใช้แรง | สูง: 0 ราคา 10 kN; ทิศ: 0 ราคา 2 ราคา |
| ความละเอียดของแรง | 0.1 N |
| ความเร็วของการใช้แรง | 0.50 mm/s |
| การแก้ไขเรื่องการย้าย | 0.01 มิลลิเมตร |
| การแสดงค่าแรง | การแสดงในเวลาจริงบนจอสัมผัสที่มีอินเตอร์เฟซโค้งแรง-เวลาสําหรับการติดตามในเวลาจริง |
| อินเดอร์การทดสอบ | 3 ชิ้นของ 10 มิลลิเมตรทดสอบ Indenters |
| การทดสอบความต้านทานภาระสแตติก ((IEC 61439-5, ข้อ 10)2.101.2) |
(แผนภูมิของแผ่นกด) |
| ปริมาตรหลักของการทดสอบความต้านทานการบิด (IEC 61439-5, ข้อ 8)2.101.1.3 และข้อ 102.101.4) |
(แผนภูมิของท่อสี่เหลี่ยม) 3. ใช้แรง 2 × 1000N ผ่านเครื่องปรับระดับขวาและซ้าย โดยใช้แรงยึดนาน 30 วินาที |
| ปริมาตรหลักของการทดสอบความแข็งแรงทางกลสําหรับประตู (IEC 61439-5, ข้อ 10)2.101.6; Q/GDW11008-2013, ข้อ 72.2.1.2; IEC 61439-5, ข้อ 82.101.3) |
1. ใช้แรง 50N (450N) หรือภาระที่กําหนดไว้อื่น ๆ บนขอบบนของประตูในตําแหน่ง 300 มมห่างจากหมุนยาง, ยึดแรงเป็นเวลา 3 วินาทีหรือระยะเวลาที่ต้องการอื่น ๆ 2ขนาดของเครื่องปรับระดับ: ความยาว 1100mm ความสูง 120mm ความกว้าง 120mm 3. ติดตั้งตัวอย่างทดสอบด้วยแผ่นหลังติดตั้ง
(แผนภูมิของ Backboard) |
| ปริมาตรหลักของการทดสอบความต้านทานแรงแกนสําหรับเครื่องใส่โลหะ (IEC 61439-5, ข้อ 10)2.101.7) |
(ตาราง 102)
(วงแหวนยกสากล + หมวกน้ําหนัก) |
| การทดสอบความแข็งแรงสําหรับตู้และเร็ก (IEC 60297-1 ข้อ 5)2.2; Q/GDW11008-2013 ข้อ 72.2.1.1; IEC 61439-5 ข้อ 82.101.1.1 ข้อ b) |
(แผนภูมิของแผ่นกด) |
| การทดสอบภาระสแตติกสําหรับบราคเกตกล่องเมตร |
มาตรฐานที่สอดคล้อง: IEC 61439-5 (ความแข็งแรงทางกลของห่อสําหรับสวิทช์วอลเตชั่นต่ําและชุดเครื่องควบคุม) 1อุปกรณ์พร้อมกับ 15 ชิ้นของน้ําหนัก 40N, ครบถ้วนกับตะขอสายเหล็กอ่อน |
| มาตรฐานที่สอดคล้อง |
|
| เครื่องจับตัวอย่าง |
ใช้แผ่นฐานขนาดใหญ่ที่มีตําแหน่งติดตั้งสกรูหลายหลุมเพื่อรองรับตัวอย่างการทดสอบหลายชนิด
(แผนภูมิของการติดตั้งฐานแผ่น) |
| ขนาดของอุปกรณ์ทั้งหมด |
ความยาวของอุปกรณ์: 3.3m, ความกว้าง: 2.15m, ความสูง: 3.1m
|
ระบบใช้ปรัชญาการออกแบบแบบโมดูล และผลิตตามความต้องการมาตรฐานอย่างเคร่งครัดการออกแบบและส่วนประกอบที่มาตรฐานถูกใช้ในทุกที่ที่เป็นไปได้ เพื่อให้ผลงานที่ปรับปรุงและการสนับสนุนทางเทคนิคที่น่าเชื่อถือ.ควบคุมโดย Mitsubishi PLC ระบบทั้งหมดมีความน่าเชื่อถือสูงและการทํางานที่ฉลาด. มันภูมิใจ logic การทํางานที่ชัดเจน, โครงสร้างคอมแพคต์, รูปทรงที่น่าสนใจและการวางแผนที่ค่อนข้างมีเหตุผลการอํานวยความสะดวกในการบํารุงรักษาและการบํารุงรักษาประจําวันการออกแบบและการผลิตของอุปกรณ์ตอบสนองลูกค้า' รายละเอียดเทคนิคทั่วไป ระบบแบ่งออกเป็นหน่วยดังต่อไปนี้
พื้นที่พานรับตัวอย่าง:
แพลตฟอร์มบรรทุกภาระถูกสร้างโดยรวมด้วยกรอบเหล็กที่เสริมทับทิมและแผ่นเหล็กหนาอุปกรณ์ clamping ตัวอย่างและการเคลื่อนไหวการประกอบสําหรับ manipulators ซ้าย & ขวาถูกติดตั้งบนด้านบนของแพลตฟอร์ม.
อุปกรณ์การใช้แรง:
ระบบการใช้แรงประกอบด้วยสามชุดเครื่องมือ: เครื่องมือแนวขวาด้านซ้าย, เครื่องมือแนวขวาด้านขวา และ เครื่องมือแนวตั้งด้านขวาแต่ละชุดประกอบด้วยมอเตอร์ servo จับคู่กับกระบอกไฟฟ้าความแม่นยําหน่วยสัมผัสแรงแม่นยําสูงติดตั้งอยู่ด้านหน้าของแต่ละเครื่องปั่นที่ทําให้การศูนย์กลางตนเองอัตโนมัติเพื่อรับรองการสัมผัสเต็มที่และแรงฝากที่มั่นคง.
ระบบการส่ง:
ส่วนนี้ประกอบด้วยกลไกเคลื่อนที่ที่ตรงกับการประกอบการใช้แรงสําหรับการกดตัวอย่างทดสอบ.
ระบบควบคุม:
หน่วยนี้ประกอบด้วยโปรเซสเซอร์ PLC, วงจรควบคุมและองค์ประกอบการควบคุมหลักองค์ประกอบการควบคุมไฟฟ้าทั้งหมดของระบบถูกติดตั้งอยู่กลางในตู้หนึ่งที่มีอุปกรณ์ระบายอากาศ.
อุปกรณ์นี้นํามาใช้ Mitsubishi PLC สําหรับการควบคุมที่ฉลาด
อุปกรณ์ที่มีโปรแกรมการทดสอบที่พัฒนาเอง; การทํางานสามารถทําผ่านการตั้งค่าปารามิเตอร์ง่าย ๆ
