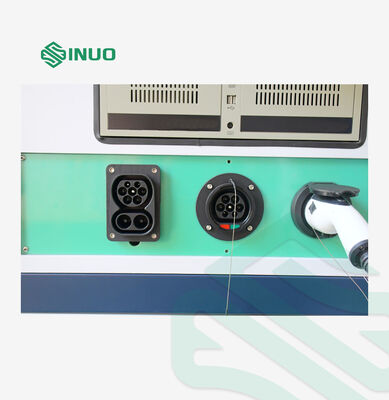

IEC 62196-1 ขั้วต่อการชาร์จอุณหภูมิที่เพิ่มขึ้นและขั้วต่อกราวด์ระบบทดสอบความทนทานต่อเวลาสั้น

อุปกรณ์นี้ใช้ซอฟต์แวร์ที่ตั้งโปรแกรมเองและควบคุมผ่านคอมพิวเตอร์ ขั้นตอนการทดสอบมาตรฐานและตรรกะการตัดสินข้อมูลทั้งหมดได้รับการจัดการโดยอัตโนมัติโดยระบบ ทำให้มีการดำเนินการที่เป็นมิตรต่อผู้ใช้
อุปกรณ์นี้ได้รับการออกแบบมาเพื่อประเมินสภาวะความร้อนที่พื้นผิวของขั้วต่อการชาร์จและอุปกรณ์ไฟฟ้าเมื่อโหลดด้วยกระแสไฟฟ้าที่กำหนด และตรวจสอบว่าอุณหภูมิที่เพิ่มขึ้นของอิเล็กโทรดเป็นไปตามข้อกำหนดมาตรฐานหรือไม่

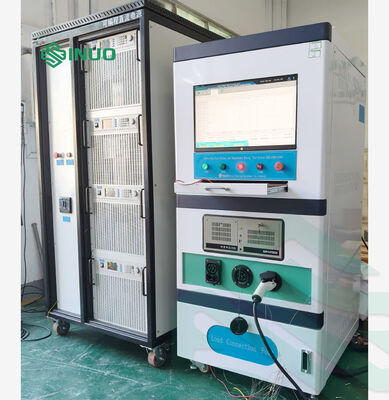

เครื่องทดสอบการเพิ่มขึ้นของอุณหภูมิส่วนใหญ่ประกอบด้วยระบบควบคุมอุตสาหกรรม อุปกรณ์จ่ายไฟ DC สองชุด (หน่วยกำลังสูงและหน่วยพลังงานต่ำหนึ่งชุด) เครื่องมือตรวจวัดอุณหภูมิแบบหลายช่องสัญญาณ และตู้รวม
เนื่องจากเป็นอุปกรณ์ทดสอบเฉพาะที่ปรับแต่งโดยเฉพาะซึ่งรวมโมดูลการทำงานหลายโมดูล จึงสามารถใช้ได้กับการทดสอบการเพิ่มขึ้นของอุณหภูมิสำหรับผลิตภัณฑ์ทุกประเภทที่ต้องมีการประเมินการเพิ่มขึ้นของความร้อน

1. มีแหล่งจ่ายไฟ DC หนึ่งตัวตั้งแต่ 0 ถึง 100A ถูกสร้างขึ้นภายในตู้ควบคุม ในขณะที่มีการติดตั้งแหล่งจ่ายไฟ DC ภายนอกขนาด 100~8000A แหล่งจ่ายไฟภายนอกสื่อสารกับตู้ควบคุม ซึ่งสามารถส่งกระแสเอาต์พุตที่ต่อเนื่องและเสถียรตั้งแต่ 0 ถึง 8000A ไม่จำเป็นต้องโหลดภายนอก เนื่องจากอุปกรณ์นี้รวมแหล่งพลังงานและโหลดอิเล็กทรอนิกส์ไว้ในหน่วยเดียว ทั้งกระแสไฟขาออกและเวลาควบคุมการเปิด-ปิดสามารถปรับได้อย่างเต็มที่


2.

   รุ่น 100A ในตัว
   ตู้ควบคุมมีเครื่องสแกนอุณหภูมิแบบสื่อสารได้ในตัว 24 ช่องสัญญาณ เข้ากันได้กับเทอร์โมคัปเปิลประเภท K, E, R, B, N, T, J, S, WRE5-26 และ WRE3-25 รองรับอินพุตสัญญาณกระแส 4–20mA พร้อมความถี่สุ่มตัวอย่าง 1 Hz

3.

   ระบบควบคุมใช้คอมพิวเตอร์อุตสาหกรรม Advantech ซึ่งมีเสถียรภาพสูงและประสิทธิภาพการป้องกันการแทรกแซงที่แข็งแกร่ง มาพร้อมกับอินเทอร์เฟซในตัวที่หลากหลายเพื่อให้สามารถสื่อสารกับเครื่องสแกนอุณหภูมิและแหล่งจ่ายไฟ DC สัญญาณอุณหภูมิและสัญญาณไฟฟ้าจะถูกแยกและรวบรวมอย่างอิสระเพื่อหลีกเลี่ยงสัญญาณรบกวน

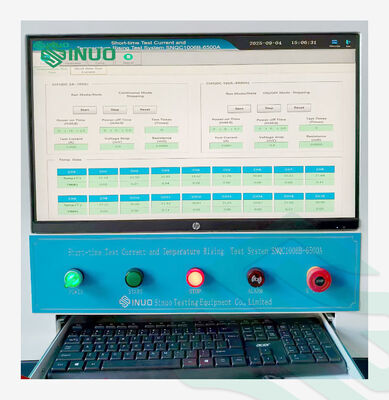

   ตู้ควบคุมมีหน้าจอสัมผัสสี LED ขนาด 21.5 นิ้วที่มีสีมากกว่า 16 ล้านสี ความละเอียดไม่ต่ำกว่า 1280×800 และความสว่างอย่างน้อย 500 cd/m² หน้าจอสามารถแสดงกราฟการเพิ่มขึ้นของอุณหภูมิแบบเรียลไทม์ รวมถึงแรงดันเอาต์พุตแบบเรียลไทม์ กระแสเอาต์พุต และกำลังเอาต์พุตแบบเรียลไทม์

4.

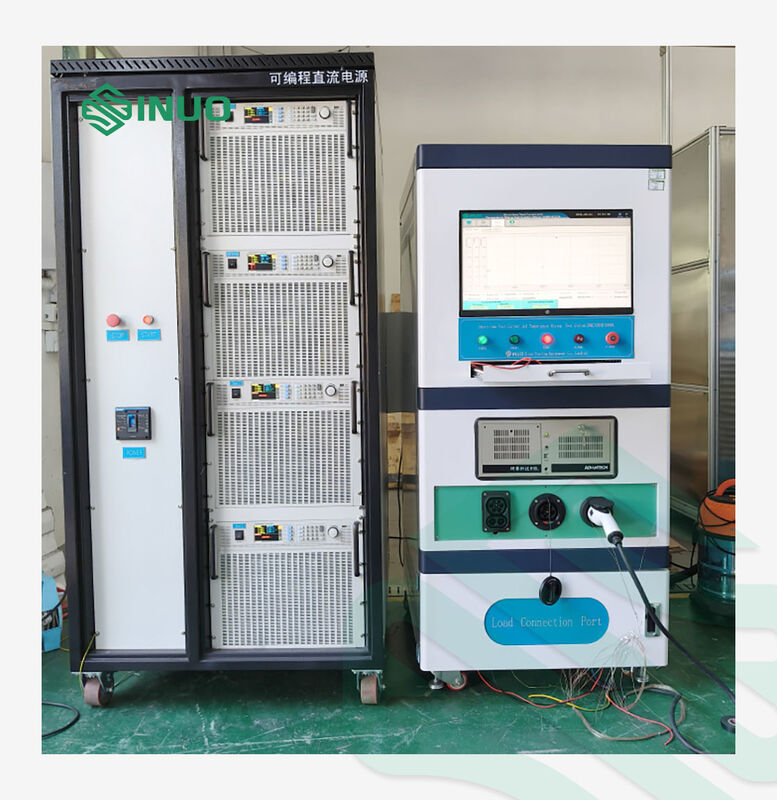

   แหล่งจ่ายไฟ DC กระแสสูง 8000A มาพร้อมกับสายทองแดงขยายยาว 3 เมตร ซึ่งสามารถตอบสนองความต้องการของการส่งกระแสไฟฟ้าสูงสุด 8000A

5.

   ทั้งตู้ควบคุมและแหล่งจ่ายไฟ DC กระแสสูงมีขาล้อเพื่อให้เคลื่อนย้ายและขนส่งได้ง่าย
   ขนาดโดยรวม: กว้าง ≤ 1200 มม. ลึก ≤ 1400 มม. ความสูง ≤ 2000 มม. น้ำหนัก ＜ 1,000 กก.
