| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNQC1005A |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |
เครื่องทดสอบนี้ตรวจสอบว่าอุปกรณ์เสริมไฟฟ้า เช่น อินเตอร์เฟซการชาร์จ EV, โพล็กอุตสาหกรรม, โซจ็อตและคัพเลอร์สามารถทนต่อแรงกลไกความเครียดทางไฟฟ้าและทางความร้อนที่เกิดขึ้นระหว่างการทํางานปกติ โดยไม่มีการสกัดหรือความบกพร่องอื่นๆเพื่อยืนยันความน่าเชื่อถือของพวกเขา
• IEC62196-1:2025โปรแกรมการชาร์จรถไฟฟ้า - ส่วนที่ 1: ความต้องการทั่วไปข้อ 22 และข้อ 23
• UL 2251 ตอนที่ 44
เครื่องเชื่อมการชาร์จรถไฟฟ้า เครื่องพับอุตสาหกรรม โซจ็อตและเครื่องเชื่อม
ขับเคลื่อนโดยกลไกมอเตอร์เซอร์โว อุปกรณ์ดําเนินการซ้ําซ้ําระยะการใส่และถอนเส้นบนตัวอย่างการทดสอบ มันสนับสนุนภาระไฟฟ้าภายนอกสําหรับการทดสอบทําและทําลายปริมาตรรวมถึงระยะเวลาการเปิด/ปิด, ความเร็วการทดสอบ, กระแทกและมุมทั้งหมดสามารถตั้งค่าได้ก่อนผ่านจอสัมผัส

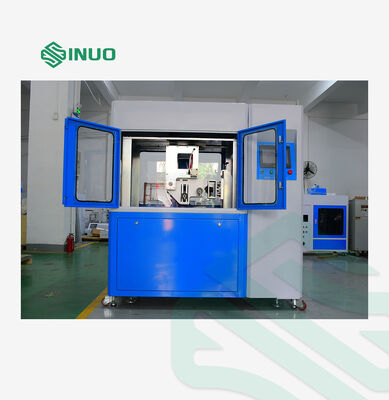

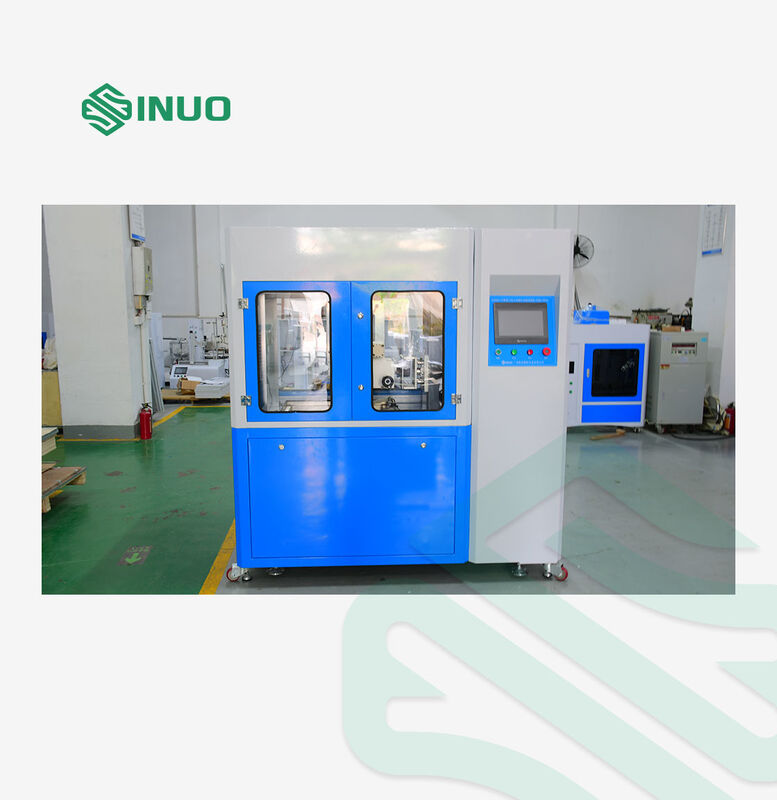

ใช้กรอบเครื่องที่บูรณาการที่ขับเคลื่อนโดยมอเตอร์ servo พร้อมส่งเครื่องลดความแม่นยําอุปกรณ์พร้อมกับจอสัมผัสสีที่มีการใช้งานที่ง่ายและฟังก์ชันการแสดงภาพดิจิตอลที่แข็งแรง, บวกระบบควบคุม PLC ที่ฉลาด
มันมาพร้อมกับเครื่องปรับได้ 3 แกน เหมาะสําหรับการทดสอบอายุการใช้งาน ของเครื่องเชื่อมปืนชาร์จ
| รายละเอียดการทํางานหลัก | |
| วัตถุทดสอบ | a) การทดสอบความทนทานสําหรับกลไกล็อคกลไก b) ความสามารถในการวิเคราะห์ c) การทํางานปกติ (อายุการใช้งาน) |
| ขอบเขตตัวอย่างการทดสอบ |
ปืนชาร์จ AC และ DC |
| สถานี | สถานีเดียว |
| ระบบควบคุมไฟฟ้า | เครื่องควบคุมที่บูรณาการด้วย Mitsubishi PLC ใช้ผ่านจอสัมผัส HMI สี 7 นิ้ว |
| รูปแบบการทํางาน | การทํางานด้วยมือหรือโปรแกรม |
| หน้าที่ | สามารถจําลองการทํางานปกติของอินเตอร์เฟซการชาร์จ สามารถบูรณาการวงจรการใส่/ถอน และเปิด/ล็อคของอุปกรณ์ล็อคกลไก หรือดําเนินการทดสอบแต่ละตัวความเร็วในการทดสอบ, ระยะเวลาการทดสอบและจํานวนวงจรสามารถโปรแกรมได้อย่างเต็มที่ |
| โหมดการขับรถ | เครื่องยนต์เซอร์โวขับเคลื่อนการใส่ / ถอนและการเคลื่อนไหวการสั่นหมุน; กระปุกอากาศช่วยควบคุมการเปิดและปิดกลไกสวิทช์ล็อค |
| วิธีการติดตั้งตัวอย่างและการจับ |

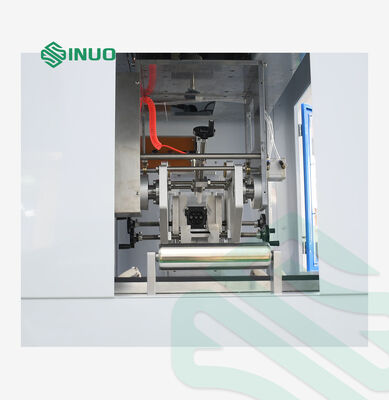

เครื่องปักเครื่องจักรกลที่มีโครงสร้างที่ปรับได้ 3 แกน X / Y / Z ตําแหน่งปักสามารถปรับได้อย่างอิสระ ซึ่งเข้ากันได้กับเครื่องเชื่อมการชาร์จ AC & DC EV มาตรฐาน GB, US และ EU |
| ฟังก์ชันหมุนอัตโนมัติ | ระบบหมุนเวียนอัตโนมัติที่ติดตั้งไว้ที่สถานีจับปืนชาร์จรองรับการหมุน 90 องศา ระยะเวลาในการถือหลังจากหมุนสามารถปรับได้จาก 0 ถึง 600 วินาที |
| วงจรทดสอบ | ระยะที่สามารถเขียนโปรแกรมได้: 0 ~ 999,999 วงจร เครื่องจะหยุดโดยอัตโนมัติเมื่อเป้าหมายวงจรที่กําหนดไว้ก่อนถูกบรรลุ |
| ระยะเวลาการติดต่อ | ปรับได้จาก 1 ถึง 999.9 วินาที ตามความต้องการแบบมาตรฐาน ระยะเวลาในการเก็บความสัมพันธ์ไฟฟ้าไม่ต่ํากว่า 2 วินาที และไม่เกิน 4 วินาที |
| อัตราการใส่และถอน | ระยะที่สามารถเขียนโปรแกรมได้: 0 หมุน 10 ครั้งต่อนาที (เทียบเท่า 3.75 หมุน/นาที หรือ 7.5 หมุน/นาที) |
| การทดสอบ | ปรับได้จาก 0 ∼ 150 mm (ช่องว่างระหว่างปุ่มทดสอบและภาชนะต้อง ≥ 50 mm ตามความต้องการ) |
| ความเร็วการทดสอบ | 0°850 mm/s สามารถตั้งค่าได้โดยตรงผ่านจอสัมผัส |
| การแสดงค่าแรง | อุปกรณ์ประกอบด้วยเซ็นเซอร์แรงระยะ 100 กิโลกรัม เพื่อเฝ้าระวังแรงในเวลาจริง สามารถสร้างเส้นโค้งแรง-เวลา แสดงแรงใส่สูงสุด,แรงดึงสูงสุด และค่าแรงในเวลาจริง ระยะการวัดแรง: 0 ~ 1000 N
ความผิดพลาดการแสดง: ≤ ± 0,5% F.S.
ความละเอียด: ≤0.1 N
|
| อุปกรณ์ล็อก | มีฟังก์ชันการกดอัตโนมัติสําหรับกลไกล็อคกลไกเพื่อจําลองสภาพการทํางานปกติ |
| ถังสารละลาย | จําหน่ายถังของเหลวทดสอบที่อิสระสามตัว ซึ่งสามารถเก็บละลายจําลองตามที่กําหนดใน IEC 62196-1 ได้แยกกัน2022: ตารางที่ 10: โซลูชั่นจําลองฝนกรด ตารางที่ 11: การจําลองน้ําเกลือ ตารางที่ 13: โซลูชั่นจําลองน้ําหมกมุ่น |
| ปริมาตรการจมน้ําเหลว | ปริมาตรที่สามารถเขียนโปรแกรมได้: วงจรการดําน้ํา, ระยะเวลาการดําน้ํา, เวลาแห้งด้วยอากาศ, วงจรการใส่/ถอน และวงจรการทดสอบทั้งหมด |
| ภาระ | การเชื่อมต่อภาระภายนอกที่รองรับ |
| ฟังก์ชันการตรวจจับ | เมื่อแรงฝนภายนอกถูกเชื่อมต่อ เครื่องจะกระตุ้นสัญญาณเตือนวงจรเปิดและบันทึกจํานวนรอบการทดสอบปัจจุบัน |
| การป้องกันความปลอดภัย | การป้องกันดิน การป้องกันการตัดสั้น และการป้องกันความอ้วน |
| สภาพแวดล้อมการทํางาน | |
| พลังงานไฟฟ้า | AC 220V±10%, 50 ̊60Hz, 2kW |
| อุณหภูมิการทํางาน | 0°40°C |
| ระยะความชื้น | 30%90% |
| ขนาดรวม | ประมาณ W1000 × D750 × H1200 มิลลิเมตร |
| น้ําหนัก | ประมาณ 150 กิโลกรัม |
