IEC 62196-3 สอดคล้อง EV Connector พลังการดึงออกและเครื่องทดสอบความน่าเชื่อถือในการล็อค 165 ~ 750N

IEC 62196-3 ขั้วต่อ EV แรงดึงดึงออกและเครื่องมือทดสอบความน่าเชื่อถือในการล็อค 165 ~ 750N

ภาพรวมผลิตภัณฑ์

เครื่องทดสอบนี้เป็นไปตามข้อ 14 ของ IEC 62196-3:2026 รวมถึงข้อ 14.1.5 และ 14.1.6 (รูปที่ 13 และ 14) ของ IEC 62196-1:2025 ได้รับการออกแบบมาเพื่อตรวจสอบแรงถอนของปลั๊กทดสอบที่ดึงออกมาจากเต้ารับ และตรวจสอบประสิทธิภาพของกลไกการล็อคของขั้วต่อ

ข้อกำหนดทางเทคนิค

1. อำนาจการถอน

ติดตั้งเต้ารับ EV แบบสวิตช์ที่มีอินเตอร์ล็อค/ขั้วต่อรถยนต์เข้ากับฟิกซ์เจอร์ทดสอบที่ระบุในรูปที่ 13 ของ IEC 62196-1:2025 โดยจัดแนวแกนแยกในแนวตั้งเพื่อดึงอุปกรณ์เสริมจับคู่ลงด้านล่าง
แรงถอนของเต้ารับ (รวมถึงตุ้มน้ำหนักทดสอบ) ต้องเป็นไปตามค่าที่แสดงไว้ในตารางด้านล่าง:

2. คุณสมบัติโครงสร้าง

• เครื่องมือทดสอบแรงถอน

เครื่องมือทดสอบประกอบด้วยอุปกรณ์ติดตั้ง ชุดจับยึด ตุ้มน้ำหนักหลัก ตุ้มน้ำหนักเสริม และปลั๊กทดสอบ
การออกแบบที่ปรับให้เหมาะสม: ฟิกซ์เจอร์แบบดึงแทนที่ด้วยน้ำหนักถ่วง ตะขอตุ้มน้ำหนักเชื่อมโยงโดยตรงกับปลั๊กทดสอบ โดยมีฟิกซ์เจอร์จับยึดตัวอย่างโดยเฉพาะ (การกำหนดค่าแสดงในรูปที่ 1)

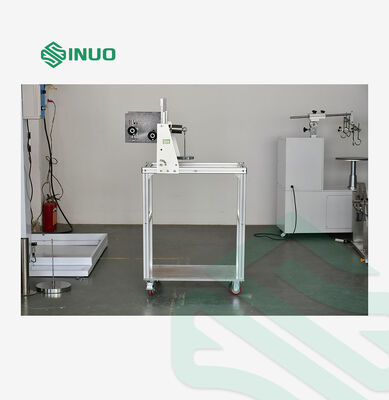

รูปที่ 1

• การตรวจสอบอุปกรณ์ล็อค:

ฟิลด์แอปพลิเคชัน

• ผู้ผลิตส่วนประกอบการชาร์จ EV: การวิจัยและพัฒนา การตรวจสอบขาเข้า และการทดสอบโรงงานผลิตภัณฑ์สำเร็จรูปของเต้ารับไฟฟ้า AC/DC EV ขั้วต่อการชาร์จรถยนต์

• ห้องปฏิบัติการทดสอบและรับรองของบุคคลที่สาม: ทดสอบล่วงหน้าก่อนการรับรอง CB/UL/CE เพื่อตรวจสอบแรงถอนและประสิทธิภาพการล็อคสลักสำหรับอุปกรณ์ชาร์จ

• โรงงานผลิตรถยนต์พลังงานใหม่: การควบคุมคุณภาพพอร์ตชาร์จรถยนต์ออนบอร์ด
