ระบบทดสอบสั่นสะเทือนแบบสุ่มและสุ่ม ด้วยแรง 700kgf และตาราง 600mm

ปัญหาการใช้งานอะไรที่ลูกค้ามักเจอระหว่างการทดสอบการสั่น

ความท้าทายหลักของการทดสอบการสั่นสะเทือนคือวิธีการจําลองสภาพแวดล้อมที่ซับซ้อนที่ผลิตภัณฑ์อาจประสบได้ระหว่างการขนส่ง การบิน หรือการทํางานจริง เช่น การ sweep sineการสั่นสะเทือนแบบสุ่ม, และสภาพกระแทก, ในขณะที่รับประกันความสอดคล้องกับมาตรฐานสากลรวมถึง GB, GJB, MIL, IEC และอื่น ๆ.

ในขณะเดียวกัน ลูกค้าหลายคนไม่แน่ใจว่า จะเลือกอุปกรณ์ที่เหมาะสมอย่างไร ตามสภาพการทดสอบเฉพาะอย่างยิ่ง เช่น ระยะความถี่ ระดับความเร่ง และความต้องการของภาระประโยชน์

โซลูชั่นนี้ถูกสร้างขึ้นจากส่วนรวมของเครื่องสั่นสะเทือนไฟฟ้า A07S23 เครื่องขยายพลังงานสลับดิจิตอล LA07K และเครื่องควบคุม VCSusb-2พร้อมกับตารางขยายตั้ง VT60 และตารางคลื่นแนวราบ HG60สามารถครอบคลุมความต้องการในการกวาดซีนส์ที่ต้องการ 1 4500 Hz, การสั่นสะเทือนสุ่ม และการทดสอบการกระแทกได้อย่างเต็มที่, ขณะที่ให้แรงซีนส์ 700 kgf และตาราง 600 × 600 มม.

การออกแบบทั้งหมดสอดคล้องกับมาตรฐานสากลสําคัญ เช่น GB, MIL และ IEC และพร้อมกับระบบทําความเย็นที่มีประสิทธิภาพ, ฟังก์ชันการป้องกันความปลอดภัยหลายประการ และคุณสมบัติการสร้างรายงานอัตโนมัติ.

การ ออกแบบ หลัก ของ ระบบ สั่น คือ อะไร?

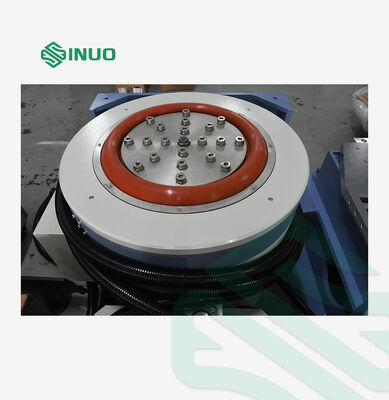

ที่สําคัญคือการออกแบบโครงสร้างของ เครื่องสั่นไฟฟ้าแม่เหล็ก และส่วนย้ายของมัน

A07S23 Electrodynamic Shaker ที่เราให้บริการ มีคุณสมบัติพื้นฐานดังนี้

• การจัดอันดับความแรง
  • พลังไซน์: 700 kgf
  • แรงสุ่ม: 600 kgf
  • แรงกระแทก: 1200 kgf

• ความสามารถในการย้ายที่ใหญ่
  • ความยาวสูงสุด: 51 mm p-p
  • เหมาะสําหรับการทดสอบขนาดใหญ่

• การตอบสนองความถี่สูง
  • ระยะความถี่: 1 ¢4500 Hz

• การออกแบบโค้ลเคลื่อนที่
  • กว้าง: 230 mm
  • น้ําหนักเพียง 7 กิโลกรัม
  • โครงสร้างเบาประกันผลงานความถี่สูงที่ดี
  • ผลิตโดยใช้การท่อและการแปรรูปด้วยมือแม่นยํา
  • อุปกรณ์ที่มีระบบรองรับภาระไฟฟ้าและการนําแกนแบบสองพาน
  • ลดการสั่นสะเทือนทางด้านและเพิ่มความทนทานได้อย่างมีประสิทธิภาพ

• กระแสที่อนุญาต
  • 300 N·m
  • เหมาะสําหรับการติดตั้งภาระ eccentric

• การรั่วไหลของแม่เหล็ก
  • < 10 กาวส์
  • ความปลอดภัยในการใช้งานสูง

นอกเหนือจากเครื่องสั่นเอง ระบบสนับสนุนอะไรที่จําเป็นสําหรับการแก้ไขการทดสอบที่สมบูรณ์แบบ

ระบบการทดสอบสั่นสะเทือนที่สมบูรณ์แบบต้องการอย่างน้อยองค์ประกอบต่อไปนี้

1. LA07K เครื่องกระตุ้นพลังงานสลับดิจิตอล

• พลังงานออก: 7 KVA
• ประสิทธิภาพ: ≥90%
• โดยใช้เทคโนโลยี IGBT
• สอดคล้องกับ CE
• อัตราส่วนสัญญาณต่อเสียง: ≥65 dB
• ระดับเสียง: ≤ 70 dB

2. B402S เครื่องลมเย็น (พร้อมเครื่องเงียบเสียง)

• พลังงาน: 4 KW
• กระแสอากาศ: 40.8 m3/min

ร่าง shaker ใช้:

• ช่องทางการไหลของอากาศ
• หลอดระบายอากาศแยกสองชั้น

ซึ่งช่วยเพิ่มประสิทธิภาพในการทําความเย็นได้อย่างสําคัญ

3จัดให้บริการ 2 แพลตฟอร์มขยาย

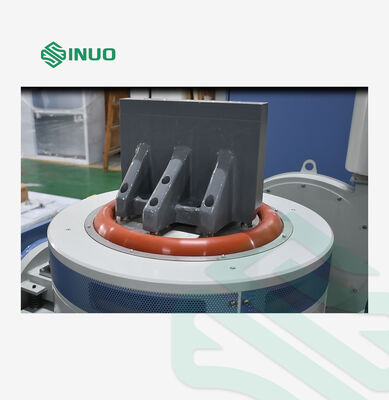

VT60 ตารางขยายตั้ง

• ขนาด: 600 × 600 มิลลิเมตร
• วัสดุ: แม็กนีเซียม-อลูมิเนียมสลัด
• ผิวแอนอดิสต์แข็ง
• อุปกรณ์ประกอบด้วย M8 สแตนเลส
• ความถี่ที่ใช้ได้สูงถึง 2000 Hz
• น้ําหนัก: ประมาณ 45 kg

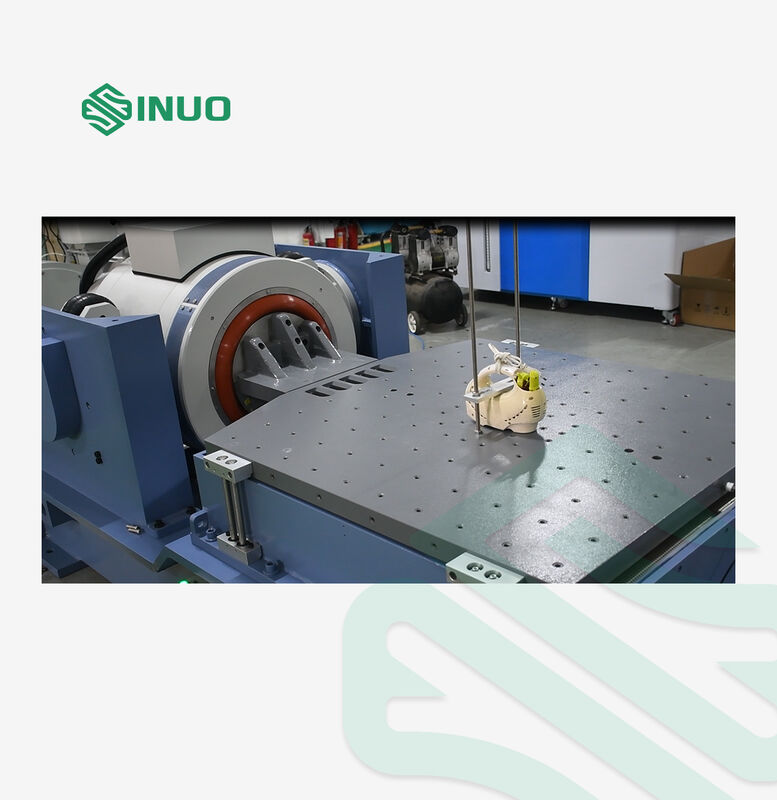

HG60 โต๊ะเลื่อนแนวราบ

• ขนาด: 600 × 600 มิลลิเมตร
• อุปกรณ์พร้อมกับพื้นฐานแกรนิตธรรมชาติและระบบประปาน้ํามันอิสระ
• ให้ความต้านทานแรงพลิกที่สูง
• ยังรองรับการทํางานถึง 2000 Hz

4. VCSusb-2 เครื่องควบคุมสั่นแบบดิจิทัล + ระบบป้องกันการทํางาน

คุณสมบัติของเครื่องควบคุม

• 2 ช่องทางเข้า / 1 ช่องทางออก
• DSP ขนาด 32 บิต
• ADC/DAC 24 บิต
• ระยะไดนามิก > 90 dB
• รองรับ:
  • การทดสอบ sinus
  • การสั่นสะเทือนแบบสุ่ม
  • การทดสอบการกระแทกแบบคลาสสิค

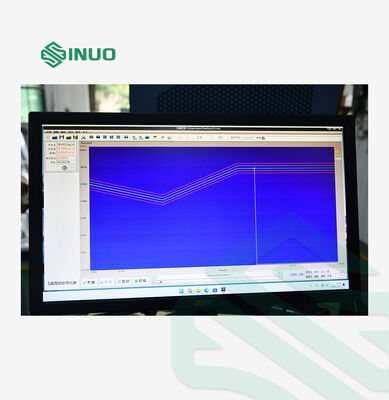

• การผลิตรายงาน Word/PDF ในภาษาจีนและภาษาอังกฤษด้วยคลิกเดียว

ฟังก์ชันการป้องกัน servo

การติดตามในเวลาจริงของ:

• อุณหภูมิ
• ความดันอากาศ
• การเคลื่อนย้ายเกิน
• ความดันเกิน
• อัตราการกระจายไฟเกิน
• การสูญเสียระยะ

การประกันความปลอดภัยของอุปกรณ์และตัวอย่างการทดสอบ

โฟโตอิเล็กทริก ระบบอัตโนมกลาง

ปรับตําแหน่งโค้ลที่เคลื่อนไหวโดยอัตโนมัติ เพื่อรักษาความสมดุลระหว่างการบรรทุกและบรรทุก

ระดับการทํางานจริงของระบบนี้สามารถบรรลุได้อย่างไร?
