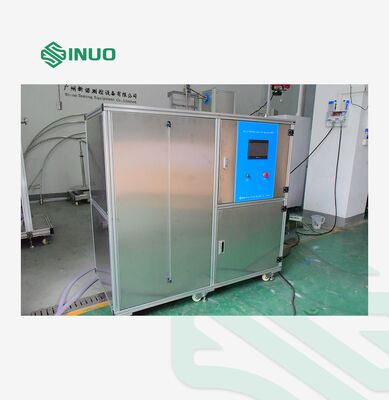

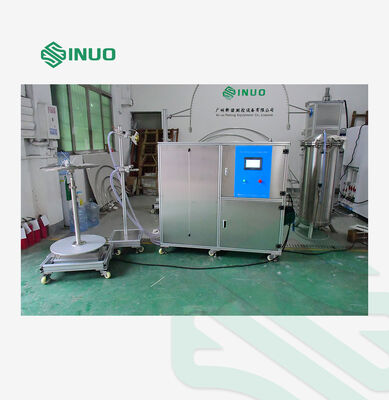

IEC 60529 IPX3 ~ IPX6 อุปกรณ์การทดสอบการฉีดน้ําสําหรับสินค้าอิเล็กทรอนิกส์และรถยนต์

IPX3/4

ปริมาตรของกระสุนฉีด

กว้างภายนอก: Ф102mm, กว้างกลม: SФ75.5mm, 1 ช่องในศูนย์กลาง, 2 วงกลมภายในของ 24 ช่องที่ 30 ° คัน,4 วงกลมภายนอกของ 96 ช่องที่ 15 ° คัน, รวม 121 ช่องของ Ф0.5mm,ผลิตจากทองแดง.

การไหลของน้ํา

10L/min±5%, เครื่องวัดระบายน้ําสามารถปรับผ่านเครื่องวัดหมุน, เครื่องวัดระบายน้ําอิเล็กทรอนิกส์เป็นตัวเลือก

ความดัน

50-150Kpa ระยะวัดเครื่องวัดแรงดัน: 0-0.25Mpa

หน่วยเคลื่อนไหว

ผลิตจากอะลูมิเนียม สามารถถอดได้

แนวทางการฉีดน้ํา

มุมการฉีดน้ําสามารถปรับ

IPX5/6

ปริมาตรของท่อ

IPX5: Ф6.3 มิลลิเมตร; IPX6: Ф12.5 มิลลิเมตร

อัตราการจัดส่ง

IPX5: 12.5±0.625L/นาที

IPX6: 100±5 ลิตร/นาที

ระยะทางจากจมูกน้ําถึงพื้นผิวห้อง

2.8m (ระยะห่างจากจมน้ําไปยังพื้นผิวกลางของ turntable, มาตรฐานต้องการ 2.5-3m)

ทิศทางของเจ็ทน้ํา

มุมของเจ็ตน้ําสามารถปรับ

สาธารณะ

การควบคุมและการใช้งาน

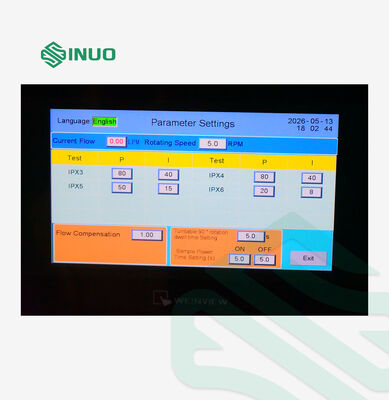

ระบบควบคุม PLC และจอสัมผัส

วิธีการติดตั้งกระปุก

กระปุกสเปรย์และกระปุกเชือกถูกติดตั้งบนรองรับ

เครื่องวัดความดัน

0 ~ 0.25MPa สามารถแสดง

ระยะเวลาการทดสอบ

0.01S ละ 99.9 นาที สามารถตั้งค่าได้

เครื่องหมุน

กว้าง: Φ600mm, ความเร็วหมุน: 1r/min, ความจุในการบรรทุก: ≤50kgs

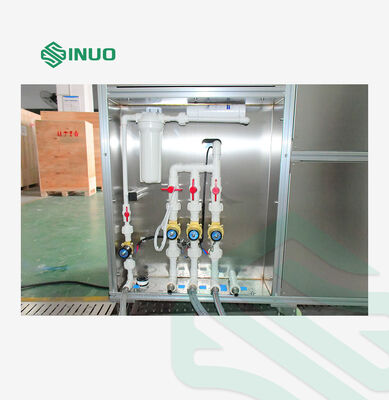

ถังเก็บน้ํา

ระบบการทดสอบนี้ใช้โครงสร้างแบบเปิด, น้ําทดสอบไม่ได้ถูกนํากลับไปใช้ใหม่ ระบบการทดสอบนี้มีถังเก็บน้ําเหล็กไร้ขัดเหล็กประมาณ 500 ลิตรถังเก็บน้ํามีอุปกรณ์ประกอบด้วยวาล์วระดับน้ํา float เพื่อควบคุมการเข้าน้ําโดยอัตโนมัติ, และมีการตรวจจับระดับระดับน้ําสูงและต่ํา, เพื่อป้องกันปั๊มอย่างมีประสิทธิภาพจากการเสียหายเนื่องจากน้ําแห้ง. ถังเก็บน้ําและส่วนควบคุมไฟฟ้าถูกบูรณาการ

การป้องกันความปลอดภัย

การป้องกันระดับระยะ การป้องกันการรั่วไหล การป้องกันการขาดน้ํา การป้องกันผิดปกติ

พลังงาน

AC220V,50Hz
