| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN558-HSKT50 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 5 ชุดต่อเดือน |
สอดคล้องกับ IEC-60068-2-27 MIL-STD-202F, MIL-STD-810F, MIL-STD-883 และอื่นๆ
เครื่องนี้เหมาะสำหรับการทดสอบความทนทานต่อแรงกระแทกในสาขาต่างๆ เช่น ผลิตภัณฑ์อิเล็กทรอนิกส์ การบินและอวกาศ การเดินเรือ ส่วนประกอบยานยนต์ และการขนส่ง ด้วยเครื่องกำเนิดรูปคลื่น สามารถทำการทดสอบแรงกระแทกแบบครึ่งไซน์ได้

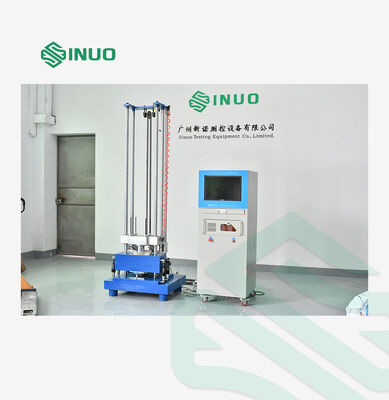

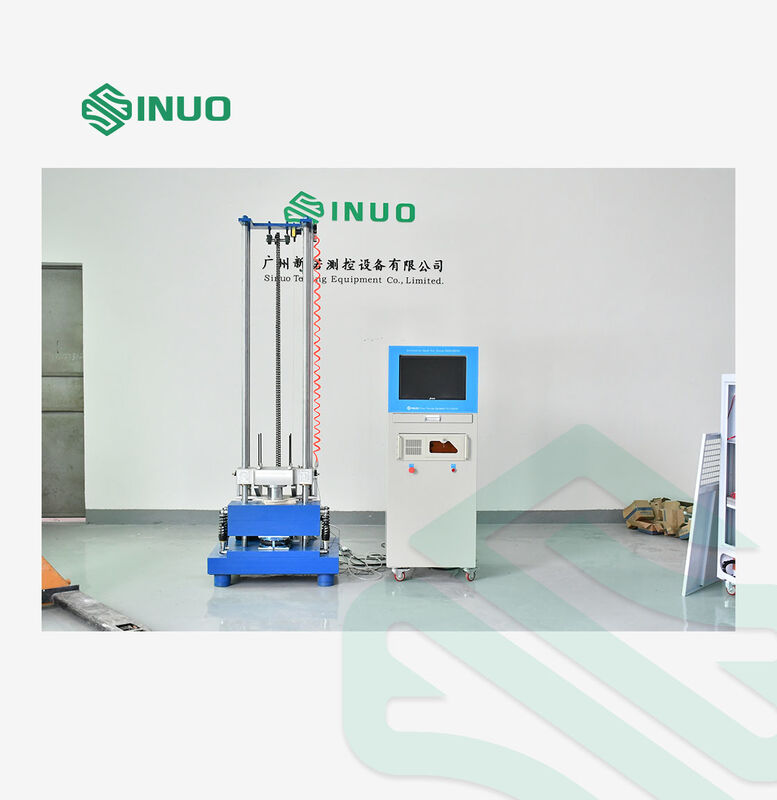

ระบบทดสอบแรงกระแทกแนวตั้งด้วยไฟฟ้าสำหรับการยกประกอบด้วยสี่ส่วน: ตัวเครื่องโต๊ะกระแทก มอเตอร์ ระบบควบคุมการวัด และเครื่องกำเนิดรูปคลื่น แผนภาพองค์ประกอบของระบบแสดงดังนี้:

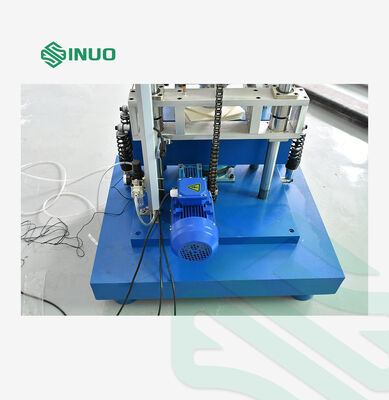

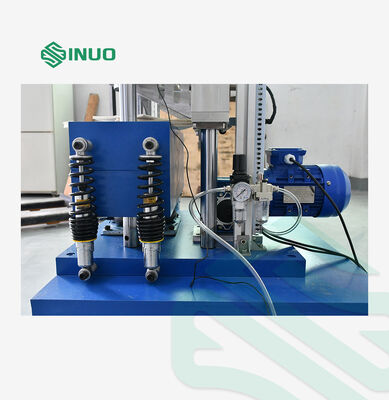

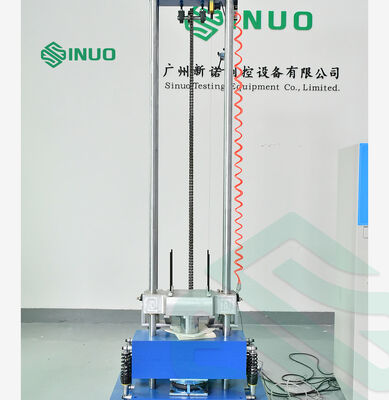

มอเตอร์ขับเคลื่อนโซ่เพื่อยกโต๊ะขึ้นสู่ความสูงที่ตั้งไว้ จากนั้นโต๊ะจะตกอย่างอิสระและชนกับเครื่องกำเนิดรูปคลื่นเพื่อสร้างรูปคลื่นแรงกระแทก
ครึ่งไซน์ (รูปคลื่นครึ่งไซน์): △v=0.636AD×10-3
สี่เหลี่ยมคางหมู : △v=0.5AD×10-3
ฟันเลื่อย : △v=0.9AD×10−3
A = ความเร่งสูงสุด (g)
D = ระยะเวลาของพัลส์แรงกระแทก (ms)
| ตารางความเร่งสูงสุดเทียบกับระยะเวลาพัลส์ | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ความเร่งสูงสุด A (gn) | 5 | 15 | 30 | 30 | 30 | 50 | 50 | 100 | 100 | 200 | 200 | 500 | 1000 | 1500 | 3000 |
| ระยะเวลาพัลส์ D (ms) | 30 | 11 | 18 | 11 | 6 | 11 | 3 | 11 | 6 | 6 | 3 | 1 | 1 | 0.5 | 0.2 |
| ขนาดแท่น | 500×500 มม. |
| วัสดุแท่น | โลหะผสมอลูมิเนียมความแข็งแรงสูง |
| น้ำหนักบรรทุกสูงสุด | 50 กก. |
| ความเร่งสูงสุด | 15—650 g |
| ระยะเวลาพัลส์ | 1.5—30 มม. |
| ความไม่สม่ำเสมอของความเร่งบนพื้นผิวโต๊ะ | ≤20% |
| อัตราส่วนแนวขวางของพื้นผิวโต๊ะ | ≤30% |
| ความคลาดเคลื่อนของความเร่งและพัลส์ | ≤20% |
| ความคลาดเคลื่อนของการเปลี่ยนแปลงความเร็ว | ≤15% |
| ขนาดอุปกรณ์ | 950 × 1250 × 2250 มม. |
| น้ำหนักอุปกรณ์ | 2500 กก. |
| ระบบวัด | |
| ช่องสัญญาณเข้า | 2 |
| อัตราการสุ่มตัวอย่าง | 192KHz |
| ประเภทอินพุต | แรงดันไฟฟ้า / ประจุ |
| ช่วงแรงดันไฟฟ้า | -10V ~+10V |
| โหมดการเชื่อมต่อ | AC,DC,ICP |
| รูปคลื่นแรงกระแทก | ครึ่งไซน์ |
| อินเทอร์เฟซการสื่อสาร | USB2.0 |
| มาตรฐานที่รองรับ | GB , GJB, MIL-STD, มาตรฐานที่กำหนดเองของผู้ใช้ |
| ระบบปฏิบัติการ | Microsoft Windows7/10 |
| เซ็นเซอร์วัดความเร่งของระบบ | |
| ยี่ห้อ | YMK |
| ประเภทเอาต์พุต | โหมดประจุ |
| ความไว: | 3.93pC/g |
| ช่วงความถี่ | 0.5—12KHz |
| ช่วงความเร่ง | ±2500g |
| สภาพแวดล้อมการทำงาน | -40~ +160℃ |
| ข้อมูลจำเพาะเพิ่มเติม | |
| แหล่งจ่ายไฟ | เฟสเดียว 220V ±10% |
| ลมอัด | 0.5—0.8Mpa |
| อุณหภูมิ | RT～40℃ |
| ความชื้น | 25℃＜85RH％ |
