ระบบทดสอบกันน้ำมาตรฐาน IEC 60529 IPX1~8 สำหรับเครื่องใช้ในอุตสาหกรรมและเครื่องใช้ในครัวเรือน

ระบบทดสอบกันน้ำ IPX1~8 นี้เป็นไปตามมาตรฐาน IEC 60529:2013 และตามข้อกำหนดของ IEC60335-1 ข้อ 15 เป็นต้น ระบบนี้ประกอบด้วยดังนี้:

อุปกรณ์ทดสอบนี้ใช้เพื่อตรวจสอบการป้องกันน้ำหยดที่ตกลงมาในแนวตั้ง ออกแบบและผลิตตามข้อกำหนดมาตรฐานของ IEC60529 IPX1 และ IPX2

1. การขึ้นลงของกล่องหยดน้ำถูกควบคุมโดยมอเตอร์
2. ตัวกรองละเอียดสแตนเลสสำหรับการกรองสิ่งสกปรก
3. ใช้ลมบีบอัดเป่าหัวฉีดน้ำ เพื่อป้องกันสารทำปฏิกิริยากับน้ำและสิ่งอุดตันในหัวฉีด
4. หัวฉีดน้ำสแตนเลสเกรดทางการแพทย์ทั่วไป หาซื้อง่าย ไม่เป็นสนิมง่าย
5. หัวฉีดน้ำและฐานหัวฉีดใช้วิธีการเชื่อมต่อแบบเรียว สามารถเปลี่ยนได้ง่ายโดยไม่ต้องใช้เครื่องมือ ความเสียหายเฉพาะส่วนของหัวฉีดน้ำสามารถเปลี่ยนได้อย่างรวดเร็ว

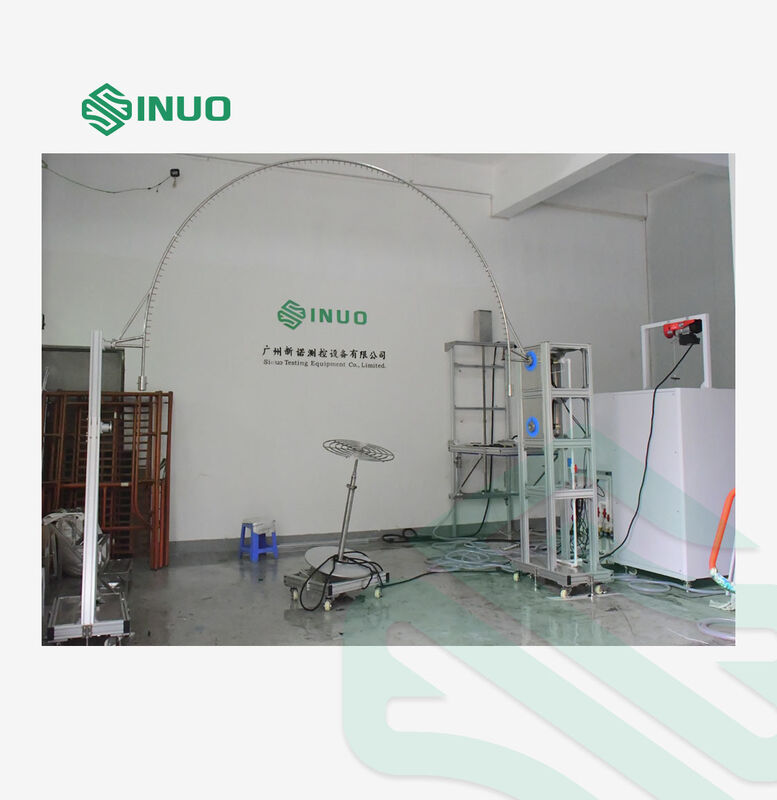

เครื่องทดสอบท่อสั่นได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐานของ IEC60529 IPX3 และ IPX4 ส่วนท่อสั่นของอุปกรณ์นี้ถูกควบคุมโดยมอเตอร์ปรับความเร็วและกลไกข้อเหวี่ยง การทำงานของอุปกรณ์นี้เป็นการแกว่งไปมาตั้งแต่ ±60° ไปยังอีก ±175° ด้วยความเร็วที่กำหนดโดยมาตรฐานผ่านการปรับมุมเครื่องจักร การปรับมุมมีความแม่นยำ โครงสร้างมีความมั่นคงและทนทาน ทำงานร่วมกับแท่นหมุนซึ่งสามารถหมุนได้ 90°

เลขที่	รายการ	พารามิเตอร์
1	แหล่งจ่ายน้ำ	อัตราการไหลของน้ำ > 10 ลิตร/นาที ±5% น้ำสะอาดปราศจากสิ่งเจือปน อุปกรณ์นี้มีชุดกรองน้ำสะอาด
2	ขนาดของท่อสั่น	มาพร้อมท่อสั่นมาตรฐาน R200 มม., R400 มม., R600 มม., R800 มม., R1000 มม., R1200 มม., R1400 มม., R1600 มม. ทำจากสแตนเลส
3	รูเข็ม	Φ0.4 มม.
4	มุมรวมของรูสองรู	IPX3: 120°; IPX4: 180°
5	มุมสั่นของท่อสั่น	ตั้งค่าล่วงหน้าได้สูงสุด ±175° (หมายเหตุ: มาตรฐานกำหนด IPX3: 120°; IPX4: 360° แต่เนื่องจากมีแท่นหมุนอยู่ใต้ท่อสั่นระหว่างการทดสอบ จึงไม่สามารถทำ 360° ได้ในการทดสอบจริง หากไม่มีแท่นหมุน จะสามารถทำ 360° ได้)
6	ความเร็วในการสั่น	IPX3: 4 วินาที/ครั้ง (2 x 120°); IPX4: 12 วินาที/ครั้ง (2 x 360°);
7	อัตราการไหลของน้ำ	สามารถตั้งค่าได้ตามขนาดของลูกตุ้มและจำนวนรูเข็ม (0.07 ลิตร/นาที ต่อรู)
8	เวลาทดสอบ	0.01 วินาที ~ 99 ชั่วโมง 59 นาที, สามารถตั้งค่าล่วงหน้าได้
9	มาตรวัดความดัน	0 ~ 0.25 MPa
10	ข้อกำหนดสถานที่	ห้องทดสอบกันน้ำ IP โดยเฉพาะ พื้นควรเรียบและมีแสงสว่าง สวิตช์ป้องกันไฟรั่วกันน้ำ 10A (หรือเต้ารับ) ใช้สำหรับอุปกรณ์ มีฟังก์ชันการไหลเข้าและระบายน้ำที่ดี ติดตั้งบนพื้น
11	พื้นที่	ตามท่อสั่นที่เลือก

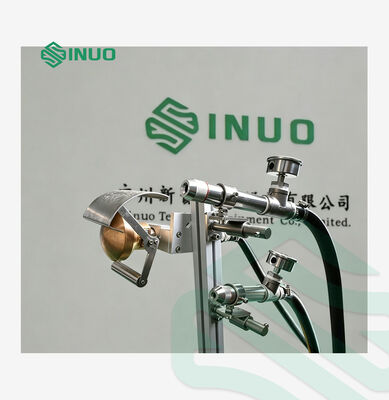

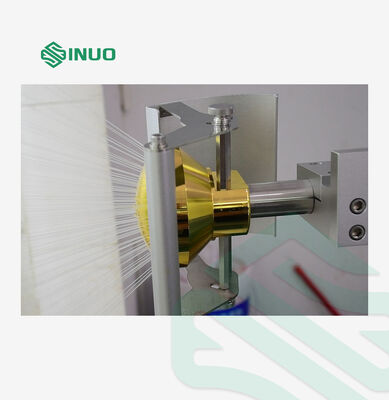

หัวฉีดสเปรย์ได้รับการออกแบบและผลิตตามมาตรฐาน IEC60529 IPX3 และ IPX4 ชิ้นส่วนบางส่วนของตัวเครื่องไม่สามารถเปียกน้ำจากท่อสั่นได้ ในกรณีนี้ จะใช้หัวฉีดสเปรย์แบบมือถือด้วยตนเอง

ความแตกต่างระหว่าง IPX3 และ IPX4 คือต้องถอดแผ่นกั้นออกในการทดสอบ IPX4

หัวฉีดสายยางได้รับการออกแบบและผลิตตามมาตรฐาน IEC60529 IPX5 และ IPX6

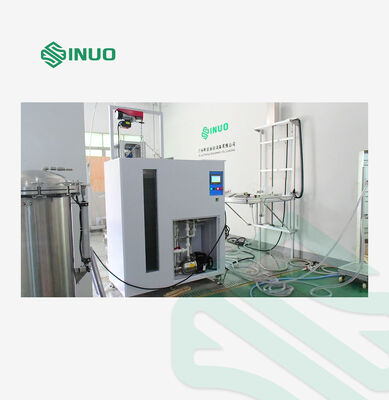

ระบบจ่ายน้ำและควบคุมอัจฉริยะใช้สำหรับจ่ายน้ำให้กับอุปกรณ์ IPX1~8 และควบคุมกระบวนการทดสอบทั้งหมด นอกจากนี้ยังใช้เป็นห้องแช่สำหรับ IPX7

1. ระบบจ่ายน้ำและควบคุมอัจฉริยะสามารถใช้ได้กับ:

(a) การจ่ายน้ำสำหรับการทดสอบกันน้ำ IPX1~IPX6

(b) การทดสอบแช่น้ำ IPX7

(c) การเก็บน้ำสำหรับการทดสอบการกันน้ำ IPX8

(d) การควบคุมอัตโนมัติสำหรับอุปกรณ์กันน้ำทั้งหมด

2. วิธีการจ่ายน้ำ: จ่ายน้ำอุณหภูมิคงที่, จ่ายน้ำอัตราการไหลคงที่

3. กระบวนการควบคุมการจ่ายน้ำ: หลังจากผู้ใช้ตั้งค่าอุณหภูมิน้ำค่าอัตราการไหลบนหน้าจอสัมผัสระบบควบคุมอุณหภูมิมิเตอร์อิเล็กทรอนิกส์จะตรวจสอบค่าปัจจุบันแบบเรียลไทม์ อ่านค่าเข้าสู่ PLC ผ่านการแปลงข้อมูล จากนั้นจะปรับความเร็วรอบของปั๊มโดยอัตโนมัติผ่านอินเวอร์เตอร์4.

การควบคุมอุณหภูมิน้ำ: ระบบ PID ควบคุมและตรวจจับอุณหภูมิน้ำโดยอัตโนมัติ ช่วง: อุณหภูมิห้อง ~ 65°C (±3°C)5.

มีสองวิธีในการจ่ายน้ำ: อัตราการไหลสูงและอัตราการไหลต่ำ6. การจ่ายน้ำอัตราการไหลสูง:

(a) เหมาะสำหรับการทดสอบฉีดน้ำแรงสูง IPX5~IPX6 และการฉีดน้ำ IPX8

(b) ช่วงอัตราการไหล: 10~100 ลิตร/นาที

(c) ความแม่นยำของอัตราการไหล: ±0.5 ลิตร/นาที

(d) มาตรวัดการไหล: มาตรวัดการไหลแบบเทอร์ไบน์

(e) ปั๊มน้ำ: ปั๊มแรงเหวี่ยงสแตนเลส

7. การจ่ายน้ำอัตราการไหลต่ำ:

(a)

(b)(b)

(c)(c)

(d)มาตรวัดการไหล: มาตรวัดการไหลแบบเทอร์ไบน์

(d)

(e)8. ถังเก็บน้ำ:

(a)

(b)(b)

(c)(c)

(d)(d)

(e)(e)

(f)(f)

(g)(g)

12. ตัวกรอง: เปลือกสแตนเลส, ไส้กรองละเอียด(h)

การควบคุมระดับน้ำ: สวิตช์ลูกลอย + ท่อล้น9. แขนยกอัตโนมัติสำหรับการแช่ IPX7

(a)

(b)(b)ขนาดแขนยก: ยาว 400 มม. x กว้าง 400 มม.

(c)น้ำหนักบรรทุกของแขนยก: 100 กก.

(d)(a)

ช่วงความดัน: 0~0.6 MPa

(b)ช่วงเวลา: 0~999999 วินาที

(c)(a)

การตรวจจับอัตราการไหล: สัญญาณอัตราการไหลตอบกลับผ่านมาตรวัดการไหลอิเล็กทรอนิกส์

(b)การตั้งค่าอัตราการไหล: ตั้งค่าบนหน้าจอสัมผัส

(c)การตรวจจับอุณหภูมิ: PID

(d)ตัวควบคุม: Mitsubishi PLC

(e)อินเทอร์เฟซที่เป็นมิตร: หน้าจอสัมผัสสี ขนาด 7 นิ้ว

(f)ฟังก์ชันควบคุม: จ่ายน้ำอุณหภูมิคงที่, จ่ายน้ำอัตราการไหลคงที่, จ่ายน้ำแรงดันคงที่ และควบคุมเวลาทดสอบ

(g)ฟังก์ชันป้องกัน: ป้องกันไฟรั่ว, ป้องกันการโอเวอร์โหลด, ป้องกันไฟฟ้าลัดวงจร

12. ตัวกรอง: เปลือกสแตนเลส, ไส้กรองละเอียด13. วัสดุตัวเครื่อง: อลูมิเนียมอัลลอยด์เกรดอุตสาหกรรม

14. ขนาดภายนอก: 1400 มม. x 750 มม. x 1600 มม.

15. แหล่งจ่ายไฟ:

สามเฟส AC 380V, 50Hz

รูปภาพเพื่อการอ้างอิง: 6. ถังแช่ลึก

ภาชนะรับแรงดัน: ถังสแตนเลส, เส้นผ่านศูนย์กลาง 0.6 เมตร, ความสูง 1.2 เมตร

1. ระบบแรงดัน: ปั๊มสแตนเลส + อินเวอร์เตอร์
2. ความแม่นยำของมาตรวัดความดัน: ระดับ 0.25, ช่วง: 6 บาร์
3. เวลาทดสอบ: 0-99 นาที
4. แรงดันสูงสุด: 5 บาร์
5. การป้องกันแรงดัน: การป้องกันด้วยสวิตช์แรงดัน
6. เชื่อมต่อกับอุปกรณ์จ่ายน้ำด้วยสายยางเหล็กแรงดันสูงขนาด 3/4 นิ้ว
7. รูปภาพเพื่อการอ้างอิง:
8. 7. แท่นหมุน

Ø600 มม.
