| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNJ8163 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 5 ชุดต่อเดือน |

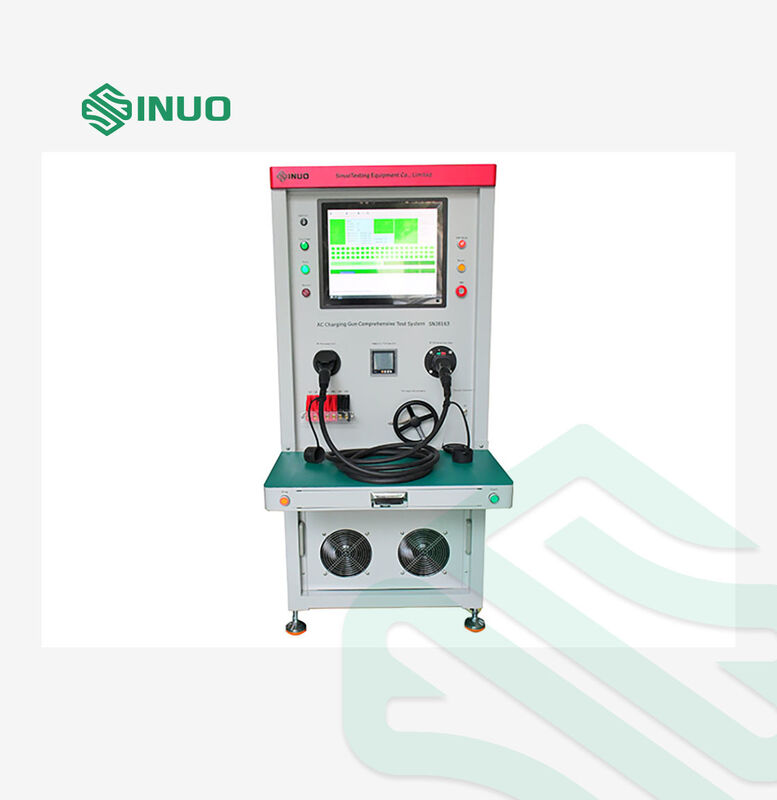

ระบบทดสอบนี้ใช้สำหรับการตรวจสอบการทำงานของหัวชาร์จ AC ตามมาตรฐานจีน (GB), ยุโรป (EU) และอเมริกา (UL) เป็นหลัก หัวชาร์จแต่ละอันสามารถกำหนดรหัส QR ที่ไม่ซ้ำกัน และผลการทดสอบจะถูกบันทึกในรายงานโดยอัตโนมัติ ผลลัพธ์ที่ผ่านเกณฑ์สามารถพิมพ์ได้โดยตรง ฟังก์ชันทั้งหมดได้รับการทดสอบโดยอัตโนมัติในการทำงานครั้งเดียว ให้ประสิทธิภาพสูงและประหยัดแรงงาน เหมาะสำหรับการตรวจสอบเต็มรูปแบบในการผลิตจำนวนมากในโรงงาน
มาตรฐานที่สอดคล้อง: สอดคล้องกับ IEC 62196-1Ed.4CDV ข้อกำหนดปี 2020 12.2, 21.2, 21.3, IEC 62196-3-1 ed1 ข้อกำหนด 16.102.
1. การทดสอบการขาด, ความต่อเนื่อง, การลัดวงจร และลำดับการต่อสายไฟสำหรับสายไฟแต่ละเส้น
2. การทดสอบความต้านทานความต่อเนื่องของตัวนำหลัก
3. การวัดความต้านทานในตัว (รวมถึงสถานะกดและไม่กดของสวิตช์ปุ่มกด)
4. การตรวจสอบความสามารถในการนำกระแสและการวัดแรงดันตกคร่อม
5. การทดสอบฉนวนระหว่างสายไฟ
6. การทดสอบทนแรงดันไฟฟ้า (แรงดันสูง) ระหว่างสายไฟ
7. การทดสอบสายเทอร์โมคัปเปิล
| แหล่งจ่ายไฟ | AC เฟสเดียว 220V / 50Hz |
|---|---|
| แหล่งจ่ายอากาศ | 0.6 MPa |
| ระบบควบคุม | PLC + Industrial PC |
| การสแกนบาร์โค้ด |
อุปกรณ์มาพร้อมกับเครื่องสแกนเพื่ออ่านบาร์โค้ดหรือรหัส QR บนตัวอย่างทดสอบ สแกนผลิตภัณฑ์ก่อนทำการทดสอบ หลังจากทำการทดสอบ รหัสที่สแกนจะเชื่อมโยงกับบันทึกการทดสอบโดยอัตโนมัติ ทำให้สามารถตรวจสอบย้อนกลับได้ |
| การทดสอบความต่อเนื่องของสายไฟ |
การทดสอบการขาด, ความต่อเนื่อง, การลัดวงจร และลำดับการต่อสายไฟจะดำเนินการผ่านการสแกนอินพุต/เอาต์พุตของ PLC PLC จะกำหนดผ่าน/ไม่ผ่านโดยอัตโนมัติ |
| ช่วงความต้านทานในตัว |
1 – 5000 Ω, ความแม่นยำ: 1% สามารถตั้งค่าขีดจำกัดบนและล่างเพื่อกำหนดคุณภาพของผลิตภัณฑ์ |
| ความต้านทาน CC & PE (กดปุ่ม / ไม่กดปุ่ม) |
หัวชาร์จ AC 16A: ไม่กด RC: 680Ω, กด RC+R4:3.38 kΩ หัวชาร์จ AC 32A: ไม่กด RC: 220Ω, กด RC+R4:3.52 kΩ หัวชาร์จ AC 63A: ไม่กด RC: 100Ω, กด RC+R4:3.4 kΩ ความแม่นยำในการวัดความต้านทานต้องถึง 1%–2% |
| ช่วงการทดสอบเทอร์มิสเตอร์ |
100 – 50,000 Ω, ความแม่นยำ: 2% สามารถตั้งค่าขีดจำกัดบนและล่างเพื่อกำหนดคุณภาพความต่อเนื่อง |
| การทดสอบความสามารถในการนำกระแส & แรงดันตกคร่อม |
วัดแรงดันตกคร่อมที่ขั้วต่อภายใต้สภาวะกระแสปกติและกระแสเกินพิกัด หม้อแปลงปรับได้สามเฟสในตัว: เอาต์พุต 0-380V, โหลดสามเฟสปรับได้ 0-35A ช่วงการทดสอบที่รองรับ:
|
| การทดสอบความต้านทานฉนวน |
เฟสเดียว: L-N, L-E, E-N สามเฟส: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 พารามิเตอร์: 1. แรงดันทดสอบ: DC 100 – 1000V (ปรับได้) 2. ขีดจำกัดล่าง: 1 M–1 GΩ (ปรับได้) 3. ความแม่นยำ: ±5% 4. สัญญาณเตือนเมื่อความต้านทาน < ค่าที่ตั้งไว้ |
| การทดสอบทนแรงดันไฟฟ้า (Hi-Pot) |
เฟสเดียว: L-N, L-E, E-N สามเฟส: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 พารามิเตอร์: 1. แรงดันทดสอบ: AC 0 – 5 kV / DC 0 – 6 kV (ปรับได้) 2. ขีดจำกัดกระแสรั่วไหล: AC 0.1 – 20 mA, DC 0.01 – 5 mA 3. ความแม่นยำ: ±1.5% + 3 หลัก 4. จอแสดงผลแรงดันดิจิทัล, การปรับโปรแกรมอัตโนมัติ 5. สัญญาณเตือนหากกระแสรั่วไหลเกินค่าที่ตั้งไว้ |
| สถานีทดสอบ | สถานีเดียว, หนึ่งผลิตภัณฑ์ต่อการทดสอบ |

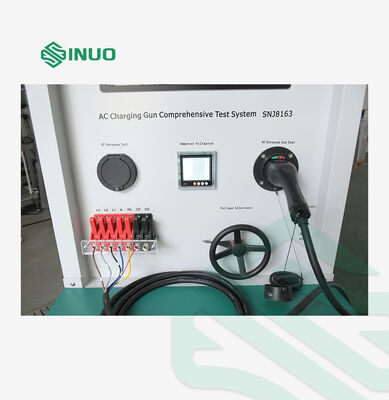

| ที่จับหัวชาร์จ |
ที่จับหัวชาร์จ AC ของรถยนต์ EU, ที่จับหัวชาร์จ AC แบบแท่น EU, ที่จับหัวชาร์จ AC ของ GB, ที่จับหัวชาร์จ AC ของ US |
| แผ่นท้าย |
อุปกรณ์จับยึดพิเศษที่เข้ากันได้กับผลิตภัณฑ์ทดสอบ, พร้อมแคลมป์และ แผ่นป้องกัน |
| ความสูงของเต้ารับ | 750 – 1000 มม., ออกแบบตามหลักสรีรศาสตร์ |
| ซอฟต์แวร์คอมพิวเตอร์ |

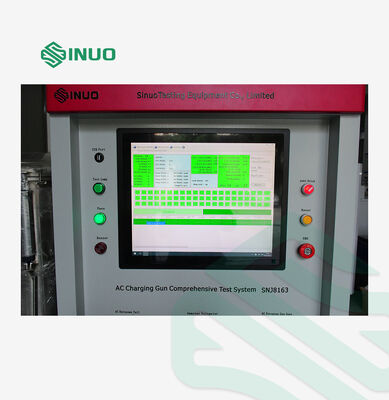

1. รองรับ Win 7 และ Win 10, การตั้งค่าพารามิเตอร์ทั้งหมดสามารถกำหนดค่าผ่านซอฟต์แวร์ 2. ผลการทดสอบของแต่ละผลิตภัณฑ์จะถูกบันทึกไปยังคอมพิวเตอร์แบบเรียลไทม์เพื่อให้เข้าถึง, ดู และวิเคราะห์ได้ง่าย 3. มีการสงวนอินเทอร์เฟซการสื่อสารสำหรับการเชื่อมต่อกับระบบ MES (อุปกรณ์เสริม), ทำให้สามารถอัปโหลดข้อมูลการทดสอบไปยังฐานข้อมูล MES เพื่อการจัดการและการควบคุม 3. ข้อมูลการทดสอบจะถูกจัดเก็บทันทีหลังจากเสร็จสิ้น 4. ข้อมูลการทดสอบที่จัดเก็บสามารถส่งออกในรูปแบบ TXT หรือ Excel ได้ |

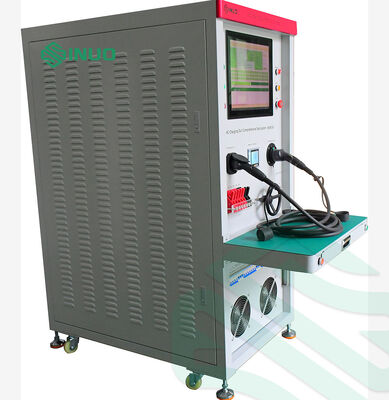

| ขนาด | กว้าง 900 × ลึก 800 × สูง 1800 มม. |
| น้ำหนัก | ประมาณ 300 กก. |
| อื่นๆ |
1. ล้อเลื่อนแบบเคลื่อนที่พร้อมฟังก์ชันล็อค 2. การเชื่อมต่อ MES: อุปกรณ์เสริม, มีค่าใช้จ่ายเพิ่มเติม |
