ระบบทดสอบการสั่นสะเทือนขั้นสูง IEC & UN 38.3 พร้อมแรง 3200kgf

IEC & UN 38.3 ระบบทดสอบสั่นระดับสูงที่มีแรง 3200kgf

ระบบทดสอบการสั่นสะเทือนชั้นนําในอุตสาหกรรมสําหรับความน่าเชื่อถือของสินค้า
ระบบทดสอบการสั่นสั่น Sinuo SN553 ได้ถูกออกแบบมาเพื่อจําลองความเครียดของสิ่งแวดล้อมในโลกจริง เพื่อรับรองความทนทานและความปลอดภัยขององค์ประกอบสําคัญจากอุปกรณ์อิเล็กทรอนิกส์รถยนต์และส่วนประกอบเครื่องบินไปยังแบตเตอรี่ลิธีียม (UN 38.3) และอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค ระบบนี้ให้ความตื่นเต้นอย่างแม่นยําที่จําเป็นGB, GJB, UL, JIS, IEC และ MIL-STDมาตรฐาน

ทําไมต้องเลือกระบบ SN553

ระบบนี้รวมผลิตพลังงานสูงกับการควบคุมดิจิทัลที่แม่นยํา ให้บริการเป็นคําตอบที่ครบถ้วนสําหรับห้องปฏิบัติการและฝ่าย QA การผลิต

• การปฏิบัติตามทั่วโลกพร้อม:มีการปรับปรุงล่วงหน้าเพื่อตอบสนองมาตรฐานสากลที่เข้มงวดรวมถึง UN 38.3 (ข้อ 4.3) IEC 62133-1:2017, และ IEC 62133-2:2017.

• ความจุสูง:ส่ง3,200 kgfของแรง sinus/random สามารถทดสอบภาระหนัก (สูงสุด 400 kg) กับความเร่งสูงสุด 100G

• รูปแบบการทดสอบหลากหลาย:รองรับการทดสอบ Sine Sweep, Random และ Classical Shock ในช่วงความถี่ของ1 2 700 Hz.

องค์ประกอบหลักของระบบและข้อดีทางเทคนิค

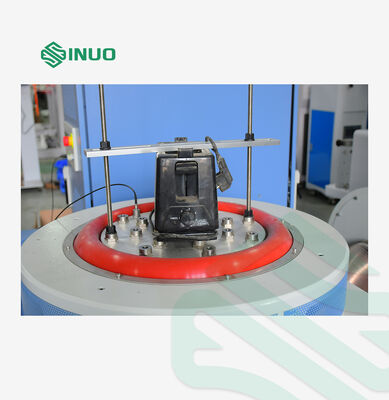

1เครื่องกําเนิดความตื่นเต้นทางแม่เหล็กไฟฟ้า (A30S34)

• การสร้างที่แข็งแรง:มีระบบการนําทางแกน 2 หมุน เพื่อลดการพูดและหมุนแบบไดนามิก เพื่อให้มีความทนทานในสภาพความเครียดสูง

• การปรับปรุงความอ่อนแอใช้ท่ออากาศผงผึ้งและการออกแบบพัดลมเสียงต่ําเพื่อรักษาความมั่นคงทางความร้อนระหว่างการทดสอบระยะยาว

• ข้อมูลสําคัญความยาวสูงสุด 51 mm p-p; กว้างโค้ลเคลื่อนที่ Ф342 mm; การรั่วไหลของไหล < 10 gauss

2เครื่องขยายพลังงานสลับดิจิตอล (LA30K)

• ประสิทธิภาพสูงใช้เทคโนโลยี MOSFET / IGBT กับ PWM การคูณความถี่แบบซีนูโซอิดล เพื่ออัตราการส่งสัญญาณสูงต่อความดัง (> 70dB) และความบิดเบือนต่ํา

• พลังงานออก:ผลิต 40KVA พร้อมการป้องกัน servo ที่ติดตั้ง (การป้องกันไฟฟ้าเกินความกระชับกระแส, ความแรงเกินกระแส, ความร้อน) เพื่อปกป้องอุปกรณ์ของคุณ

3เครื่องควบคุมการสั่นสะเทือนดิจิตอล (VCSusb-2)

• การควบคุมความแม่นยําสูง:DSP ขนาด 32 บิตที่มีความละเอียด 24 บิต ADC รับประกันการควบคุมวงจรปิดในเวลาจริงที่อิสระจาก PC

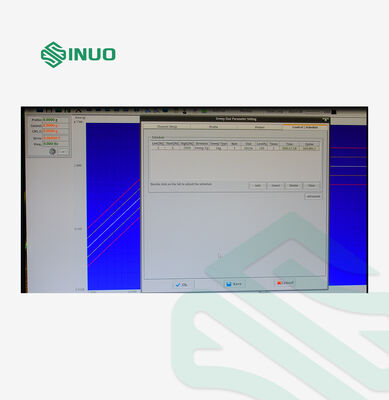

• อินเตอร์เฟซที่ใช้ได้ง่าย:ซอฟต์แวร์บนระบบ Windows พร้อมการสร้างรายงานการทดสอบอัตโนมัติ 1 คลิก (Word/PDF)

• ลักษณะความปลอดภัย:รวมถึง หน่วยตรวจสอบสัญญาณเล็ก เพื่อตรวจสอบการตั้งค่าก่อนการทดสอบพลังงานเต็ม

4การขยายและการปรับ

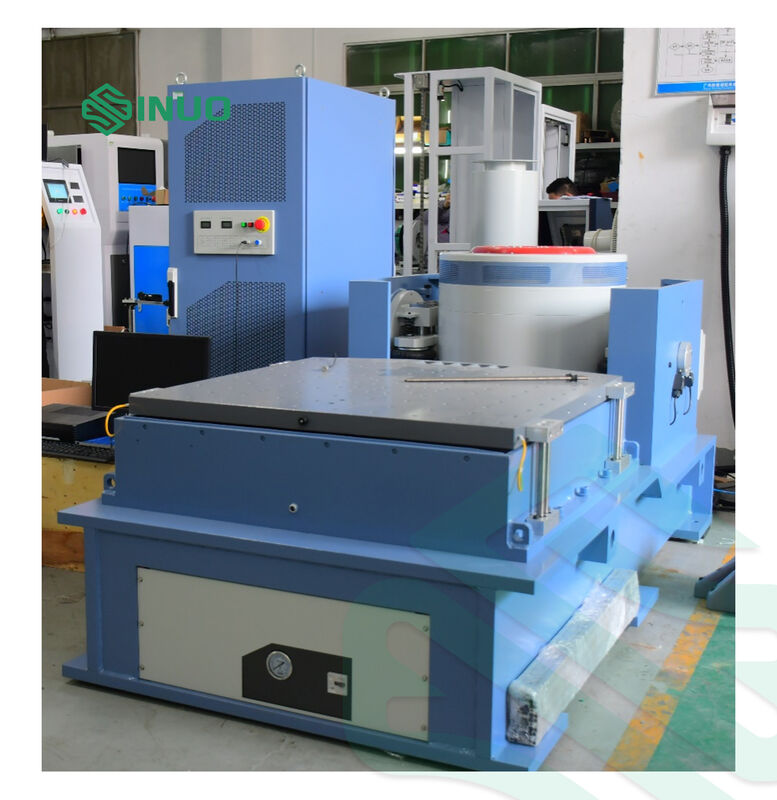

• การขยายตั้ง (VT100):โต๊ะเหล็กเหล็กมะนีเซียมขนาด 1000x1000 มิลลิเมตร พื้นที่แข็งแรง ใช้ได้ถึง 2,000 Hz

• โต๊ะเลื่อนแนวราบ (HG100):การออกแบบสไลด์หนังน้ํามันเพื่อความสามารถในการพลิกกระแสที่สูง เหมาะสําหรับตัวอย่างขนาดใหญ่หรือทรงไม่เรียบร้อย

• การตั้งใจอัตโนมัติระบบไฟฟ้าถ่ายให้แน่ใจว่าสอยเคลื่อนที่ยังคงสมดุลระหว่างการบรรทุกและการปล่อย

  ระบบทดสอบการสั่นสะเทือนชั้นนําในอุตสาหกรรมสําหรับความน่าเชื่อถือของสินค้า
  ระบบทดสอบการสั่นสั่น Sinuo SN553 ได้ถูกออกแบบมาเพื่อจําลองความเครียดของสิ่งแวดล้อมในโลกจริง เพื่อรับรองความทนทานและความปลอดภัยขององค์ประกอบสําคัญจากอุปกรณ์อิเล็กทรอนิกส์รถยนต์และส่วนประกอบเครื่องบินไปยังแบตเตอรี่ลิธีียม (UN 38.3) และอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค ระบบนี้ให้ความตื่นเต้นอย่างแม่นยําที่จําเป็นGB, GJB, UL, JIS, IEC และ MIL-STDมาตรฐาน

  ---

  ทําไมต้องเลือกระบบ SN553

  ระบบนี้รวมผลิตพลังงานสูงกับการควบคุมดิจิทัลที่แม่นยํา ให้บริการเป็นคําตอบที่ครบถ้วนสําหรับห้องปฏิบัติการและฝ่าย QA การผลิต

  • การปฏิบัติตามทั่วโลกพร้อม:มีการปรับปรุงล่วงหน้าเพื่อตอบสนองมาตรฐานสากลที่เข้มงวดรวมถึง UN 38.3 (ข้อ 4.3) IEC 62133-1:2017, และ IEC 62133-2:2017.

  • ความจุสูง:ส่ง3,200 kgfของแรง sinus/random สามารถทดสอบภาระหนัก (สูงสุด 400 kg) กับความเร่งสูงสุด 100G

  • รูปแบบการทดสอบหลากหลาย:รองรับการทดสอบ Sine Sweep, Random และ Classical Shock ในช่วงความถี่ของ1 2 700 Hz.

  ---

  องค์ประกอบหลักของระบบและข้อดีทางเทคนิค

  1เครื่องกําเนิดความตื่นเต้นทางแม่เหล็กไฟฟ้า (A30S34)

  • การสร้างที่แข็งแรง:มีระบบการนําทางแกน 2 หมุน เพื่อลดการพูดและหมุนแบบไดนามิก เพื่อให้มีความทนทานในสภาพความเครียดสูง

  • การปรับปรุงความอ่อนแอใช้ท่ออากาศผงผึ้งและการออกแบบพัดลมเสียงต่ําเพื่อรักษาความมั่นคงทางความร้อนระหว่างการทดสอบระยะยาว

  • ข้อมูลสําคัญความยาวสูงสุด 51 mm p-p; กว้างโค้ลเคลื่อนที่ Ф342 mm; การรั่วไหลของไหล < 10 gauss

  2เครื่องขยายพลังงานสลับดิจิตอล (LA30K)

  • ประสิทธิภาพสูงใช้เทคโนโลยี MOSFET / IGBT กับ PWM การคูณความถี่แบบซีนูโซอิดล เพื่ออัตราการส่งสัญญาณสูงต่อความดัง (> 70dB) และความบิดเบือนต่ํา

  • พลังงานออก:ผลิต 40KVA พร้อมการป้องกัน servo ที่ติดตั้ง (การป้องกันไฟฟ้าเกินความกระชับกระแส, ความแรงเกินกระแส, ความร้อน) เพื่อปกป้องอุปกรณ์ของคุณ

  3เครื่องควบคุมการสั่นสะเทือนดิจิตอล (VCSusb-2)

  • การควบคุมความแม่นยําสูง:DSP ขนาด 32 บิตที่มีความละเอียด 24 บิต ADC รับประกันการควบคุมวงจรปิดในเวลาจริงที่อิสระจาก PC

  • อินเตอร์เฟซที่ใช้ได้ง่าย:ซอฟต์แวร์บนระบบ Windows พร้อมการสร้างรายงานการทดสอบอัตโนมัติ 1 คลิก (Word/PDF)

  • ลักษณะความปลอดภัย:รวมถึง หน่วยตรวจสอบสัญญาณเล็ก เพื่อตรวจสอบการตั้งค่าก่อนการทดสอบพลังงานเต็ม

  4การขยายและการปรับ

  • การขยายตั้ง (VT100):โต๊ะเหล็กเหล็กมะนีเซียมขนาด 1000x1000 มิลลิเมตร พื้นที่แข็งแรง ใช้ได้ถึง 2,000 Hz

  • โต๊ะเลื่อนแนวราบ (HG100):การออกแบบสไลด์หนังน้ํามันเพื่อความสามารถในการพลิกกระแสที่สูง เหมาะสําหรับตัวอย่างขนาดใหญ่หรือทรงไม่เรียบร้อย

  • การตั้งใจอัตโนมัติระบบไฟฟ้าถ่ายให้แน่ใจว่าสอยเคลื่อนที่ยังคงสมดุลระหว่างการบรรทุกและการปล่อย

ข้อมูลเฉพาะเจาะจงทางเทคนิค

การทํางานของซอฟต์แวร์

• การควบคุมแบบสุ่ม:การปรับปรุงระยะเวลาจริงด้วยช่วงความแรง > 90dB; รองรับเส้นสเปคตรัลสูงสุด 3,200 เส้น

• การควบคุม sinus:การบิดเบือนต่ํา (< - 100dB) กับโหมดการสกัดแบบเส้นตรง / โลการิธมิก

• โชคคลาสสิกรองรับคลื่นครึ่งไซน์, ทราเปซอยด์, ต้นเจาะ, และคลื่นสามเหลี่ยมที่มีระยะเวลากระแทกจาก 0.5 ถึง 3,000 mS

รวมอุปกรณ์เสริม

• ชุดสายเชื่อมและท่ออากาศครบวงจร

• คําแนะนําการใช้งาน รายงานการตรวจสอบ และคู่มือการบํารุงรักษา

• เครื่องตรวจจับเร่งระบบที่มีการปรับ

• กุญแจ T, กุญแจหกเหลี่ยม, เครื่องสกรูไพรเวอร์ และ เครื่องกั้นแท่งแรงดันที่สั่น
