| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4416-1400 |
| ขั้นต่ำ: | 1 |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

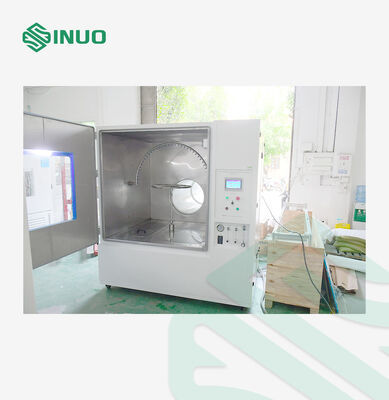

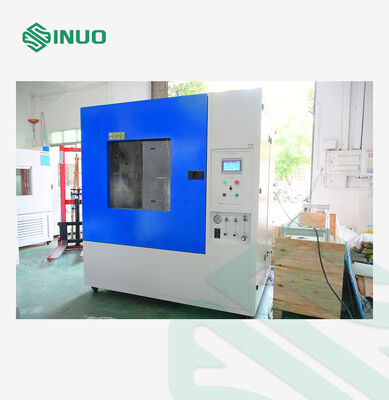

อุปกรณ์ทดสอบละอองฝนแบบท่อแกว่ง IEC 60529 IPX3 IPX4 IPX5 IPX6
มาตรฐานและข้อกำหนดที่สอดคล้อง
สอดคล้องกับ IEC60529:1989 +A1:1999 +A2:2013
ภาพรวมผลิตภัณฑ์
ห้องทดสอบละอองฝนแบบท่อแกว่งได้รับการออกแบบมาเพื่อประเมินประสิทธิภาพการป้องกันการซึมผ่านของน้ำของผลิตภัณฑ์ภายใต้สภาวะ IPX3, IPX4, IPX5 และ IPX6 อย่างแม่นยำ ด้วยการจำลองสภาพแวดล้อมฝนตามธรรมชาติและการฉีดพ่นน้ำแรงสูง ทำให้เป็นโซลูชันการทดสอบที่เชื่อถือได้และทำซ้ำได้สำหรับการประเมินความทนทานและความปลอดภัยของตู้ที่สัมผัสกับน้ำ
ใช้กันอย่างแพร่หลายสำหรับไฟส่องสว่างกลางแจ้ง เครื่องใช้ในครัวเรือน ชิ้นส่วนยานยนต์ และตู้ไฟฟ้า ห้องทดสอบนี้ช่วยให้ผู้ผลิตระบุความเสี่ยงที่อาจเกิดขึ้น เช่น การกัดกร่อน การเสียรูป และความล้มเหลวทางไฟฟ้าที่เกิดจากการซึมผ่านของน้ำ สอดคล้องกับมาตรฐานรหัส IP ระหว่างประเทศ รองรับการตรวจสอบความถูกต้องของการออกแบบผลิตภัณฑ์ การควบคุมคุณภาพ และการทดสอบการรับรอง เพื่อให้มั่นใจว่าผลิตภัณฑ์ตรงตามข้อกำหนดการกันน้ำระดับโลกก่อนวางจำหน่ายในตลาด
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์พื้นฐาน | |
| ขนาดห้องด้านใน | L1400*W1400*H1400mm |
| ขนาดห้องด้านนอก | L1880*W4200*H2200mm |
| ขนาดผลิตภัณฑ์ที่อนุญาต | ความยาวและความกว้าง ≤1000mm, ความสูง ≤100mm |
| เส้นผ่านศูนย์กลางของโต๊ะหมุน |
￠200mm และ 600mm
|
| น้ำหนักบรรทุกสูงสุดของโต๊ะหมุน | ≤20KG |
| เวลาทดสอบ | 0-999 นาที |
| วิธีการปรับการไหล | ปรับการไหลด้วยตนเองโดยปรับมิเตอร์วัดการไหลบนแผงควบคุม |
| วิธีการหมุนโต๊ะหมุน | หมุนไปข้างหน้าเสมอ / หมุนไปข้างหน้าและถอยหลังสลับกัน |
| ความเร็วของโต๊ะหมุน | 1-5 รอบต่อนาที (ปรับได้) |
| แหล่งจ่ายไฟสำหรับตัวอย่าง |
กำหนดค่าด้วยเต้ารับกันน้ำภายในห้องเพื่อให้ลูกค้าเปิดเครื่องตัวอย่างระหว่างการทดสอบ
|
| การจ่ายน้ำสำหรับการทดสอบ |
มีถังเก็บน้ำในตัวประมาณ 90 ลิตร สามารถนำน้ำกลับมาใช้ใหม่ได้ |
| น้ำหนักรวม | ประมาณ 450 กก. |
| พื้นที่ที่ต้องการ | 4.4m(D)*2.2m(W)*2.4m(H) |

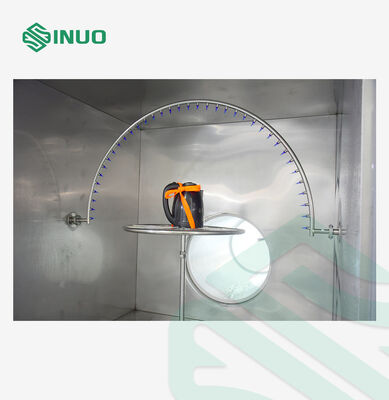

| พารามิเตอร์ของท่อแกว่ง IPX34 | |
| ท่อแกว่ง |
R200 mm และ R400mm และ R600mm |
| ระยะห่างรูฉีด | 50 มม. |
| ระยะห่างระหว่างหัวฉีดกับตัวอย่าง | ภายใน 200 มม. |
| มุมระหว่างสองรู |
120°(IP3) 180°(IP4) |
| แรงดันสเปรย์ |
80-150Kpa |
| รูเข็ม | φ0 .4 มม. |
| ความเร็วในการแกว่ง | IPX3: 15 ครั้ง/นาที; IPX4: 5 ครั้ง/นาที |
| การไหลของน้ำของแต่ละรู | 0.07 ลิตร/นาที +5% |
| มุมการแกว่งของท่อแกว่ง |
±60° (IPX3), ประมาณ ±160°(IPX4) (หมายเหตุ: มาตรฐานกำหนด IPX3:120°; IPX4: เกือบ 360° แต่เนื่องจากมีโต๊ะหมุนอยู่ใต้ท่อแกว่งระหว่างการทดสอบ ดังนั้นจึงไม่สามารถทำได้ 360° ระหว่างการทดสอบจริง หากไม่มีโต๊ะหมุน ก็สามารถทำได้ 360°) |
