| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4416-1400 |
| ขั้นต่ำ: | 1 |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |
ระบบทดสอบการฉีดน้ําจากเจ็ทโซลประเภทรถยนต์ IPX3 IPX6
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
สอดคล้องกับ IEC60529:1989 +A1:1999 +A2:2013
ภาพรวมสินค้า
The IPX3–IPX6 Oscillating Tube and Jet Nozzle Waterproof Test Chamber is a high-precision environmental testing system designed to evaluate the water ingress protection performance of electrical and electronic products, กล่องและส่วนประกอบอุปกรณ์นี้จําลองสถานการณ์ฝนตกและน้ําเจ็ตที่แรงอย่างแม่นยํา เพื่อตรวจสอบว่าสินค้าตรงกับความต้องการของระดับกันน้ํา.

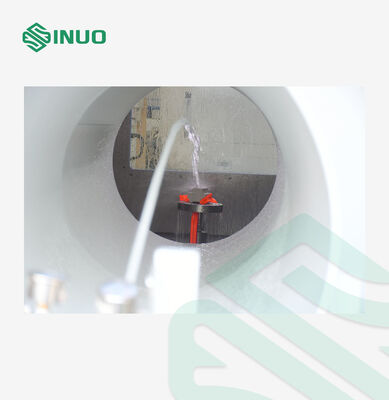

ห้องมีท่อหมุนสําหรับการทดสอบ IPX3 และ IPX4 และจุลเจ็ตพิเศษสําหรับการทดสอบ IPX5 และ IPX6 เพื่อรับรองความครอบคลุมอย่างเต็มที่ของสภาพการฉีดน้ํามาตรฐานระบบการจัดหาน้ําที่มั่นคง, มุมการฉีดที่ควบคุมได้, ความเร็วการไหลที่ปรับเปลี่ยนได้, และเครื่องหมุนหมุนรับประกันผลการทดสอบที่เหมือนกันและซ้ําได้

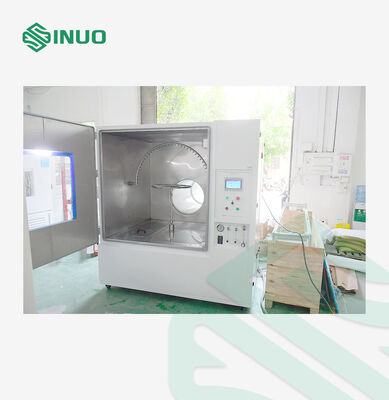

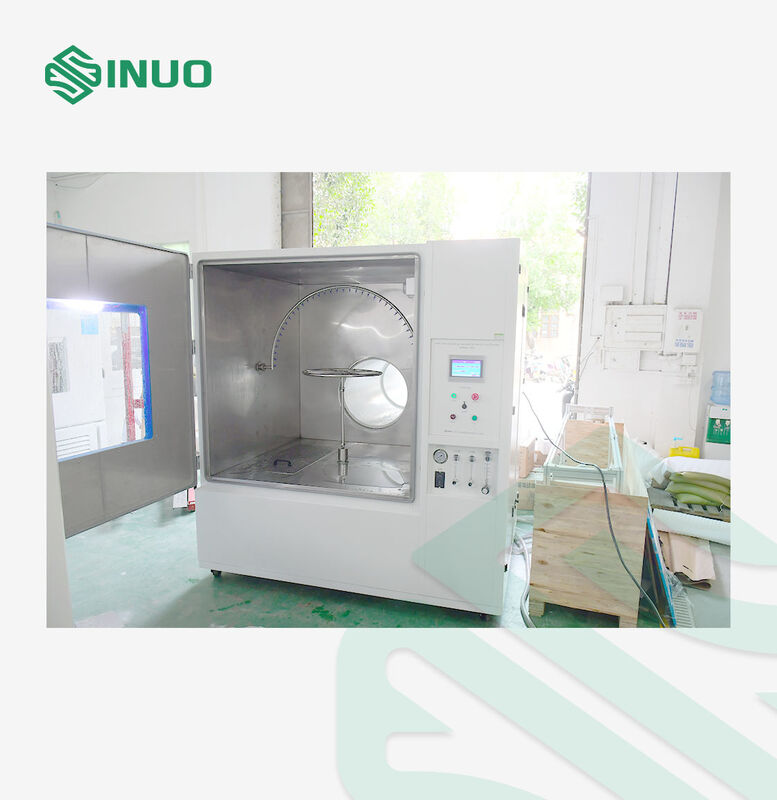

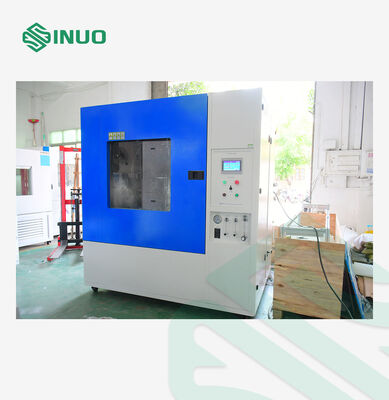

สร้างขึ้นด้วยกล่องภายนอกเหล็กสีแข็งแรงและห้องภายในเหล็กไร้ขัดเหล็ก SUS304 ระบบมีความทนทานต่อการกัดสนองที่ดีและความทนทานระยะยาวหน้าต่างการสังเกตที่โปร่งใสขนาดใหญ่และไฟ LED ที่ติดตั้งในตัวทําให้สามารถติดตามในเวลาจริงของกระบวนการทดสอบทั้งหมด.
ห้องทดสอบนี้ถูกใช้อย่างแพร่หลายสําหรับแสงสว่างกลางแจ้ง, เครื่องใช้ในครัวเรือน, ส่วนประกอบรถยนต์, ตู้ไฟฟ้า, และสินค้าอิเล็กทรอนิกส์และไฟฟ้าอื่น ๆเป็นเครื่องมือสําคัญในการรับรองการออกแบบสินค้าการตรวจสอบคุณภาพ การทดสอบการรับรอง และการรับรองจากโรงงาน
โดยการประเมินผลการทํางานกันน้ําอย่างแม่นยํา ภายใต้สภาพแวดล้อมฝนธรรมชาติและกระสุนน้ําจําลอง IPX3 IPX6 ห้องทดสอบกันน้ําช่วยให้ผู้ผลิตเพิ่มความน่าเชื่อถือของผลิตภัณฑ์รับรองความสอดคล้องกับมาตรฐานสากล, และลดความเสี่ยงของการล้มเหลวในสนาม
ปริมาตรเทคนิค
| เงื่อนไขการใช้ | สภาพต่อไปนี้ได้รับการรับประกันจากผู้ใช้และการเชื่อมต่อที่ตรงกัน |
| การใช้พื้นที่ |
พื้นที่เรียบร้อย ระบายน้ําเรียบร้อย พื้นและผนังกันน้ํา ความจุของพื้นดินไม่ต่ํากว่า 200 kg/m2 อากาศดี ไม่มีการสั่นแรงรอบเครื่อง ไม่มีสนามแม่เหล็กไฟฟ้าที่แข็งแรงรอบตัวอุปกรณ์ ไม่มีสารเรือนไฟ, ระเบิด, ธาตุเกินและฝุ่นรอบอุปกรณ์ ให้มีพื้นที่ใช้งานและบํารุงรักษาที่เหมาะสมรอบอุปกรณ์: ด้านหลัง ด้านซ้ายและขวา ด้านบนของอุปกรณ์: 800 มิลลิเมตร ด้านหน้าของอุปกรณ์: 1400 มิลลิเมตร |
| สภาพแวดล้อม |
อุณหภูมิ:5°C-35°C ความชื้นสัมพันธ์: ≤85% ความดันอากาศ: 86kPa106kPa |
| สถานการณ์การจําหน่ายพลังงาน | |
| โวลเตชั่น ความถี่ | AC400V; 50Hz; สามเฟส สายสี่สาย + สายป้องกันดิน |
| พลัง | 5.0kW |
| การป้องกันความต้านทานการก่อดิน | ความต้านทานการก่อดินของสายการก่อดินป้องกันน้อยกว่า 4Ω |
| สลับพลังงาน |
1ผู้ใช้งานต้องตั้งค่าสวิตช์อากาศป้องกันการรั่วของความจุที่ตรงกับอุปกรณ์ที่สถานที่ติดตั้งและสวิทช์ต้องใช้เป็นอิสระสําหรับอุปกรณ์. 2.ห้ามใช้สวิทช์มีดหรือสายไฟ 3. สวิทช์อากาศป้องกันการรั่ว ไม่เกิน 2 เมตรจากอุปกรณ์ |
| แหล่งน้ํา |
1ผู้ใช้งานต้องตั้งค่าแหล่งน้ําสําหรับอุปกรณ์ที่สถานที่ติดตั้ง ความดันน้ําไม่ต่ํากว่า 0.2Mpa และตู้ส้วม 4 จุดติดตั้ง 2ตําแหน่งของเครนไม่เกิน 2 เมตรจากอุปกรณ์ 3. ท่อน้ําเป็นชนิด DN15 หากลูกค้า's เครื่องเชื่อมน้ําประปาเป็นชนิดที่แตกต่างกัน ลูกค้าจําเป็นต้องเตรียมตัวปรับปรุง |
| ปริมาตรพื้นฐาน | |
| ขนาดของผลิตภัณฑ์ | ความยาวและความกว้าง ≤ 1000 มิลลิเมตร ความสูง ≤ 100 มิลลิเมตร |
| ขนาดห้องภายนอก | L1880*W4200*H2200 มม. |
| ขนาดห้องภายใน | L1400*W1400*H1400 มม. |
| ความเร็วของเครื่องหมุน | 1-5r/min (ปรับได้) |
| กว้างของเครื่องหมุน |
¢ 200 มิลลิเมตรและ 600 มิลลิเมตร
|
| วิธีการหมุนเครื่องหมุน | ตลอดเวลาบวก / บวกและลบสลับ |
| หน่วยรับน้ําหนักสูงสุดของหมุน | ≤20KG |
| เวลาทดสอบ | 0-999 นาที |
| วิธีการปรับการไหล | ปรับการไหลผ่านด้วยมือโดยปรับเครื่องวัดการไหลผ่านบนแผ่น |
| พลังงานไฟฟ้าสําหรับตัวอย่าง |
ปรับปรุงด้วยซ็อตกันน้ําภายในห้องสําหรับลูกค้าที่จะใช้พลังงานบนตัวอย่างระหว่างการทดสอบ
|
| จําหน่ายน้ําสําหรับการทดสอบ |
ด้วยถังน้ําประมาณ 90 ลิตร
|
| น้ําหนักรวม | ประมาณ 450 กิโลกรัม |
| สถานที่ที่ต้องการ | 4.4m ((D) * 2.2m ((W) * 2.4m ((H) |

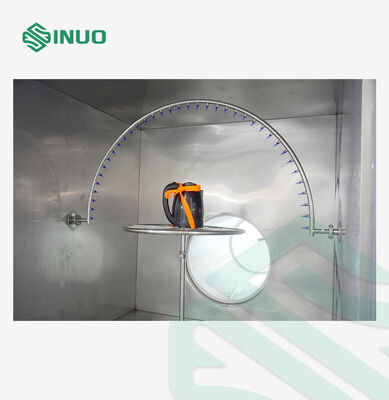

| IPX34 ปริมาตรของหลอดหมุน | |
| ท่อหมุน |
R200 มิลลิเมตร และ R400 มิลลิเมตร และ R600 มิลลิเมตร
|
| ระยะห่างระหว่างตัวอย่างกระปุก | ภายใน 200 มม. |
| ระยะระยะของช่องเจาะ | 50 มม |
| มุมสวิงท่อหมุน |
± 60° (IPX3) ประมาณ ± 160° ((IPX4) (หมายเหตุ: มาตรฐานต้องการ IPX3:120 °; IPX4: เกือบ 360 °, แต่เนื่องจากมี turntable ภายใต้หลอด oscillating ระหว่างการทดสอบ, ดังนั้น 360 ° ไม่สามารถได้รับระหว่างการทดสอบจริง, ถ้าไม่มี turntable,จากนั้น 360 ° สามารถได้รับ) |
| มุมระหว่างสองหลุม |
120° ((IP3) 180° ((IP4) |
| ช่องเข็ม | φ0.4 มิลลิเมตร |
| ความเร็วหมุน | IPX3: 15 ครั้ง/นาที; IPX4: 5 ครั้ง/นาที |
| การไหลของน้ําจากแต่ละหลุม | 00.07 ลิตร/นาที + 5% |
| ความดันฉีด | 80-150Kpa |
