| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNQC1001 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 5 Sets Per Month |
การทดสอบน้ําฝนครบครันของรถยนต์ การทดสอบความน่าเชื่อถือในการปิดรถยนต์ อุปกรณ์จําลองน้ําฝน
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
สอดคล้องกับ IEC 60529 ระดับการคุ้มกันที่ให้โดยห้อง (รหัส IP)
ภาพรวมสินค้า

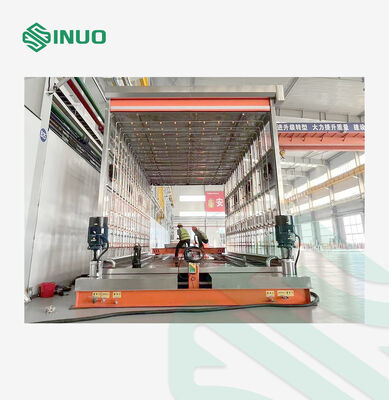

ห้องทดสอบน้ําฝนรถยนต์ เป็นทางแก้ไขการทดสอบขนาดใหญ่ที่บูรณาการอย่างสมบูรณ์แบบ ที่ถูกออกแบบมาเพื่อจําลองสภาพของน้ําฝนในโลกจริง เพื่อการประเมินผลการทํางานกันน้ําของรถยนต์อย่างสมบูรณ์แบบออกแบบด้วยโครงสร้างที่แข็งแกร่งและระบบฉีดที่ทันสมัย, มันรับประกันการทดสอบที่แม่นยํา, ชนิดเดียวกัน, และซ้ําต่อสําหรับ OEM ของรถยนต์, ศูนย์ R & D, และห้องปฏิบัติการตรวจคุณภาพ.

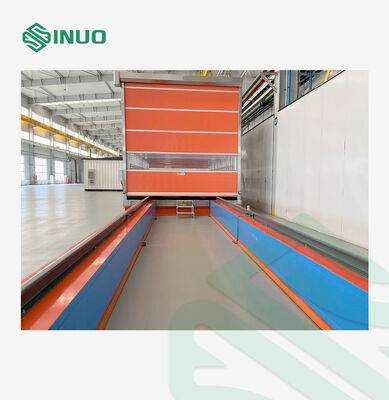

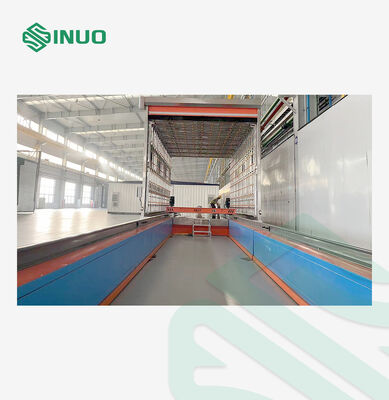

ห้องนี้มีส่วนหนึ่ง มีการทดสอบจากด้านหน้าไปด้านหลัง: รถยนต์เข้าประตูหน้าแล้วผ่านโซนระบายน้ําและแห้ง 5 เมตร ที่ปืนอากาศแรงดันสูง ถอนน้ําที่เหลือได้อย่างมีประสิทธิภาพ ก่อนจะออกจากด้านหลังการจัดทําที่เรียบง่ายนี้ทําให้การทดสอบรถยนต์ได้ต่อเนื่องและเพิ่มประสิทธิภาพการตรวจสอบได้อย่างสําคัญ
ระบบฉีดใช้การออกแบบเก็บน้ําความดันลบ รวมไปถึงปั๊มประสิทธิภาพสูง การควบคุมซอลีนอยด์วาล์ว ท่อเหล็กไร้ขัด และพีพีจุตระบายน้ําที่ปรับได้เต็มที่หน้า, และระบบสเปรย์ด้านหลังสามารถปรับให้เหมาะกับขนาดรถยนต์ที่แตกต่างกัน, รับประกันการครอบคลุมน้ําที่สมบูรณ์แบบโดยไม่ต้องจุดตาย.ทุกสายสาขาและสายหลักมีเครื่องวัดความดันและเครื่องวัดระบายน้ํา เพื่อรับประกันความเข้มข้นของฝนที่แม่นยําตามมาตรฐาน QC/T 476-2007.
ห้องนี้ยังมีระบบเป่าอากาศแรงดันสูงที่ตั้งไว้พร้อมกับช่องออกหลายช่อง ซึ่งสามารถถอนน้ําจากพื้นผิวรถได้อย่างรวดเร็วเครือข่ายระบายน้ําใต้ดินรวบรวมและรีไซเคิลน้ําอย่างมีประสิทธิภาพผ่านระบบกรองและระบายน้ําทําให้การดําเนินงานได้ยาวนานและยั่งยืน
เพื่อให้แน่ใจว่าการทดสอบระยะยาวที่น่าเชื่อถือได้ ห้องรวมฟังก์ชันความปลอดภัยหลายอย่าง รวมถึงสัญญาณเตือนระดับน้ํา เครื่องเตือนขีดจํากัดที่ถูกนํา และการป้องกันความดันเกิน
ออกแบบให้มีความแม่นยํา ทนทาน และปลอดภัยในการใช้งานห้องทดสอบน้ําฝนรถยนต์นี้ให้บริการเป็นคําตอบที่สมบูรณ์แบบสําหรับการตรวจสอบผลการปิดรถยนต์ภายใต้การจําลองน้ําฝนที่ควบคุม, รถที่น่าเชื่อถือมากขึ้นในตลาด.
ปริมาตรเทคนิค
| วัตถุทดสอบ |
1.การทดสอบน้ําฝนของรถโดยสารตามที่ระบุใน QC/T476-2007 "ขีดจํากัดและวิธีการทดสอบสําหรับการปิดกันน้ําฝนของรถโดยสาร" 2. GB/T12480-2009 |
| ห้องฝน | LWH=12.0m×3.5m×3.0m, โครงสร้างสแตนเลส, โครงสร้างคลังสินค้า, รวมถึงส่วนฉีดและส่วนระบายน้ําและส่วนแห้ง โดยส่วนระบายน้ํายาว 7.0m และส่วนระบายน้ําและส่วนแห้งยาว 5.0m |
| ประตูและหน้าต่าง | ห้องน้ําอาบน้ํามีโครงสร้างครบครัน โดยมีขนาดประตูหน้าและหลัง 3.5 × 2.7m และหน้าต่าง symmetrical ในทั้งสองข้างที่มีแผ่นหลาย 1.2 × 0.8mใช้กระจกกระชับ 8 มิลลิเมตร หรือแผ่นโปร่งจากอะคริลิก. |
| ความแรงของฝน |
ความแรงฝนฝนด้านหน้า: ปรับได้ 12 ± 1 mm/min ความเข้มข้นของฝนฝนด้านบน: 8 ± 1 mm/min ปรับ ความเข้มข้นของฝนฝนข้าง: 8 ± 1 mm/min ปรับได้ ความเข้มของฝนตกด้านล่าง: 8 ± 1 mm/min ปรับได้ |
| กล่อง | กว้างของจมูก 2.5 ~ 3 มม และปลายกลม 60 ° |
| การจัดวางจมน้ํา | ระยะห่างกลางแนวราบและแนวตั้งคือ 400 × 400mm และพื้นที่ทดสอบฝนถูกครอบคลุมในรูปแบบเมทริกซ์ |
| ทิศทางการฉีด |
ด้านซ้ายและขวาของรถยนต์ ด้านบน ด้านล่าง ด้านหน้า และด้านหลัง มีพื้นผิวทั้งหมด 6 ด้าน แกนจมูกด้านบนและด้านล่างตั้งตรงกับระนาบแนวราบ แกนจมูกด้านหน้าและด้านหลังเป็นขนานกับระนาบความสมองยาวของรถยนต์และแกนกระบอกด้านข้างตั้งตรงกับระนาบสมองยาวของยาน. |
| ระยะทางระหว่างจมน้ําและรถ | ด้านล่างของกระบอกวางอยู่ 200 มิลลิลิเมตรใต้พื้นดินและติดตั้งไว้ในตําแหน่งของกระบอกอื่น ๆ ตั้งอยู่ 700 ± 200 มิลลิลิเมตรจากด้านนอกของยานท่อสาขาสําหรับการติดตั้งจมูกแต่ละแบบจําแนกระยะทางระหว่างกลไกฉีดและด้านนอกของรถยนต์สามารถปรับได้บนพื้นผิวทั้งหมด ยกเว้นด้านล่างและสองด้านเพื่อตอบสนองความต้องการมาตรฐานและรองรับขนาดรถยนต์ที่แตกต่างกัน. |
| เวลาฝน | 0-99h59min59 s สามารถตั้งค่าก่อน |
| กระแสการทดสอบ | คํานวณตามสูตรมาตรฐาน (Q=6FN/625 หรือ Q=3FNS/50) การปรับแวลล์ควบคุมการไหลเวียน, การตอบสนองการเก็บข้อมูลจากเครื่องวัดการไหลเวียนอิเล็กทรอนิกส์, จอคอมพิวเตอร์ |
| ความดันของน้ํา | 69-200±10kPa ปรับได้ โดยใช้เซ็นเซอร์ความดันในการติดตามและรวบรวมข้อมูล |
| ท่อกระบวนการฉีด |
เครื่องวัดความดันและเครื่องวัดระบายน้ําต้องติดตั้งบนทุกท่อสาขาและท่อหลัก ความเข้มข้นของน้ําฝนต้องสอดคล้องกับมาตรฐานระดับประเทศ QC/T 476-2007 เครื่องวัดระบายน้ําต้องมีคุณภาพสูงผลิตในประเทศสถานที่ติดตั้งของเครื่องวัดระบายน้ําและเครื่องวัดแรงกดต้องสอดคล้องกับมาตรฐานแห่งชาติ และช่วงและความแม่นยําของเครื่องวัดแรงกดต้องสอดคล้องกับแผนควบคุมและความต้องการของกระบวนการ
ท่อสาขาแต่ละสายต้องมีช่องออกระบายน้ําในปลายและติดตั้งปุ่มเพื่อให้แน่ใจว่าการปิดแน่น ปุ่มควรทําจากสแตนเลส SUS304
(ขนาดของท่อต้องขึ้นอยู่กับการผลิตจริง) |
| ระบบปัจจุบันและระบบระบายน้ํา |
1) ถังระยะว่าง (สแตนเลส SUS304) ถูกติดตั้งที่ช่องเข้าปั๊มฉีด ท่อกลับถูกติดตั้งที่ช่องออก เพื่อควบคุมความดันในช่องออกของปั๊มฉีดเครื่องกรองถุงที่มีความแม่นยําในการกรอง 200 ไมครอนยังติดตั้ง. 2) ทั้งปั๊มฉีดและปั๊มระบายน้ําเสียในท่อประปาและระบายน้ําเป็นแบรนด์ที่มีชื่อเสียง.ปั๊มระบายน้ําเสียมีความจุในการปล่อยอย่างน้อย 15 m3/h. 3) น้ําทดสอบถูกนํากลับจากถังระบายน้ําในห้องฉีดหรือส่วนระบายน้ําไปยังถังเก็บน้ําที่มันถูกสูบไปยังกลไกฉีด. ถังน้ํายังเชื่อมต่อกับระบบการเติมน้ําภายนอก หากระดับน้ําตกต่ํากว่าระดับที่ต้องการ จะต้องเติมน้ําต่อเนื่องถังเก็บซึมควรทําความสะอาดเป็นประจําระบบควบคุมระดับน้ําโดยอัตโนมัติ โดยใช้อุปกรณ์ติดตามระดับน้ําและจะออกสัญญาณเตือนในกรณีขาดน้ํา. |
