| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN554B-30T |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 1 ชุด/เดือน |

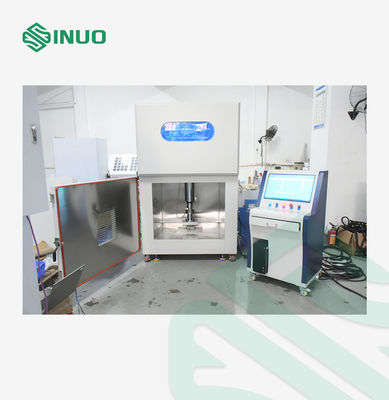

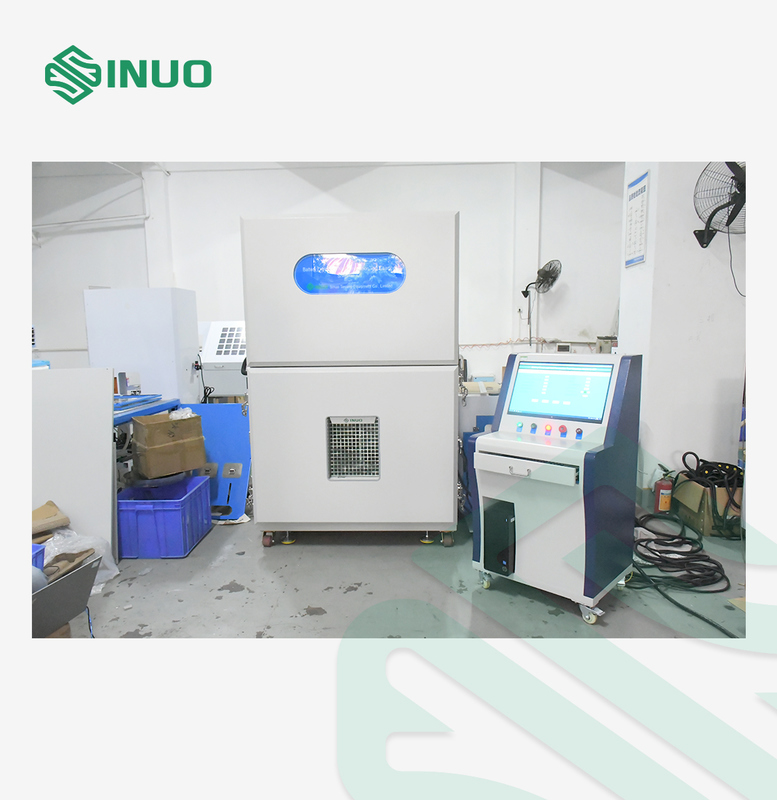

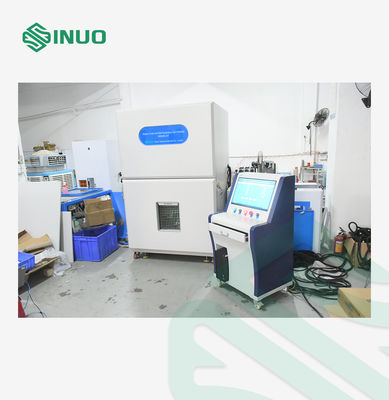

300kN Crush & Nail Penetration Tester ห้องทดสอบความปลอดภัยของแบตเตอรี่
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
สอดคล้องกับมาตรฐาน SAE J2464 (ข้อ 4.3.3.1: การทดสอบการเจาะเข้าไป หลักการที่ 43.6.1: การทดสอบการบดบด) AIS 038 การทดสอบการบดบดในหน้าที่ 79 ของ 106 cl.no 3.2, การทดสอบการเจาะเล็บในหน้าที่ 101 ของ 106 cl.no 3.3.2 (a), IEC62133-2012, IS0 12405-4:2018เป็นต้น
ภาพรวมของอุปกรณ์
ห้องทดสอบการบดแบตเตอรี่และการเจาะเล็บ เป็นระบบทดสอบความปลอดภัยความแม่นยําสูงที่ออกแบบมาสําหรับเซลล์เดียวและโมดูลแบตเตอรี่พลังงานเครื่องทดสอบที่ทันสมัยนี้ประเมินความปลอดภัยของแบตเตอรี่ได้อย่างแม่นยํา ภายใต้สภาพที่รุนแรงรวมถึงการบดบด, การปรับปรุงรูปแบบ, และกรณีการตัดสายสั้น

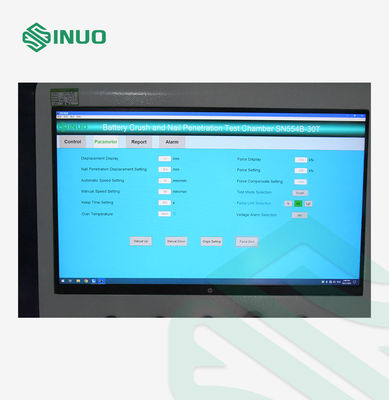

อุปกรณ์ติดตามความดัน, แรง, ความเคลื่อนไหว, และความเร็วในเวลาจริงซอฟต์แวร์ที่เข้าใจง่ายทําให้คุณสามารถกําหนดสภาพการทดสอบโดยใช้แรงดัน, การบิดเบือนหรือความแรงกดดัน ̇ แต่ละตัวหรือรวมกัน ̇ และหยุดการทดสอบโดยอัตโนมัติเมื่อเงื่อนไขใด ๆ ถูกตอบสนอง
บอร์ดแม่ควบคุมพิเศษบันทึกข้อมูลสําคัญทั้งหมดและสื่อสารทันทีกับคอมพิวเตอร์ ทําให้สามารถติดตามข้อมูล, เปรียบเทียบและผลิตรายงานได้ง่ายเหมาะสําหรับผู้ผลิตแบตเตอรี่และห้องปฏิบัติการ R & D, เครื่องทดสอบนี้รับประกันความสอดคล้องกับมาตรฐานความปลอดภัยสากลในขณะที่ให้ผลการทดสอบที่น่าเชื่อถือและซ้ําได้
ปริมาตรเทคนิค
| ขนาดเซลล์แบตเตอรี่ของผู้ใช้ |
ขนาดสูงสุด (ความยาว x ความกว้าง x ความสูง): 300*300*250 มิลลิเมตร, น้ําหนัก: 18kg-30kg |

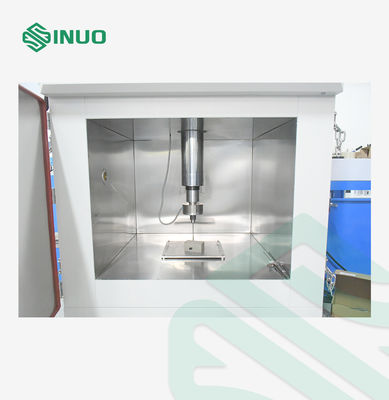

| พื้นที่ทดสอบ | 1000×1000×1000mm (ความกว้าง ความลึก และความสูง) |
| พลัง | 25KW |
| ขนาด | 1200×1500×1850mm (ความกว้าง ความลึก และความสูง ขึ้นอยู่กับการออกแบบจริง) |
| น้ําหนัก (ประมาณ) | 800 กิโลกรัม |
| ช่องออกควัน | ท่าออกควันคือ 100 มมในกว้าง |
| หลุมทดสอบ | ช่อง 50 มิลลิเมตรถูกเปิดในแต่ละด้าน |
| ระยะความดัน | 1?? 300kN ระยะยาวสุดของเซ็นเซอร์ 306kN |
| วิธีการขับ | มอเตอร์เซอร์โว +การขับเคลื่อนกระบอกไฟฟ้า |
| ความละเอียดความดัน | 0.01kN |
| ความแม่นยําของความดัน | ± 1% FS |
| ระยะเวลาในการรักษาความดัน | 0~99min59s สามารถตั้งได้ |
| ความเร็วของการบีบค้อน | 0.1-83mm/s (ปรับได้) |
| ความแม่นยําของความเร็ว | 0.1mm/s~5mm/s ความแม่นยํา ±0.05mm/s; 5mm/s~83mm/s ความแม่นยํา ±0.1mm/s |
| ความละเอียดความเร็ว | ≤0.01mm/s |
| การย้าย | 0° 300 มม. |
| ความแม่นยําของการขยับ | ± 0.1 มม |
| นวดเหล็ก |
1) รายละเอียด: Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) ความยาว: L=200mm 3) วัสดุ: การรักษาความร้อนของเหล็ก 4) มุม: 45 ° ~ 60 ° 5) จํานวน: 2 ตัว |
| การแปลงหน่วย | kgf, N, kN |
| หัวบด |
1, R75 * 250 มิลลิเมตรครึ่งกระบอก, ง่ายที่จะแยกออก 2, 2R75 * 250 มิลลิเมตรครึ่งกระบอก, ง่ายที่จะแยกออก
|
| หัวบดเรียบ |
มีหัวบดเรียบ 1. หัวบดครึ่งกระบอก: แพร่รัศมีคือ 100mm, หมายถึง, R100mm * 250mm. 2หัวบดแบน |
| ทิศทางของเข็มบด | การบดบดและการฉีดเชื้อจากด้านบนไปด้านล่าง |
| การแสดงกําลัง | จอคอมพิวเตอร์ |
| ความละเอียดของเซ็นเซอร์ | 1/10000 |
| ระบบรับอุณหภูมิ | ความถี่ในการรับอุณหภูมิ: 100ms |
| ระยะการประกอบอุณหภูมิ 0+1000°C | |
| ความละเอียดของอุณหภูมิ: 0.1 °C | |
| ช่องรับอุณหภูมิ: 2 ช่อง | |
| ความแม่นยําในการวัดอุณหภูมิ: ± 0.5°C | |
| ระบบการสกัดระดับความดัน | ความถี่ในการเก็บตัวอย่างความดัน: 100 ms |
| ความแม่นยําในการรับกําลังไฟฟ้า: ≤±0.5%FS | |
| ความละเอียด: 10mV | |
| ระยะการประกอบความแรงดัน: 0 ~ 100V | |
| ช่องรับความตึงเครียด: 1 ช่อง | |
| ความยาวของสายการเก็บตัวอย่าง | 2 เมตร |
| ความถี่ของการซื้อ | ≥50Hz |
| สภาพการตัด | ความดัน ความตึงเครียด และการปรับปรุงรูปสามารถตั้งค่าได้แยกและติดตามพร้อมกัน การทดสอบสามารถหยุดได้เพียงแค่ตัวแปรหนึ่งหรือหลายตัวใด ๆ จะบรรลุค่าที่ตั้ง |
| โครงสร้างอุปกรณ์ | โครงสร้างแบบกล่อง |
| พลังงาน | 380V |
| วิธีควบคุม | การควบคุมทางไกลด้วยคอมพิวเตอร์ ระยะทาง ≥10m |
