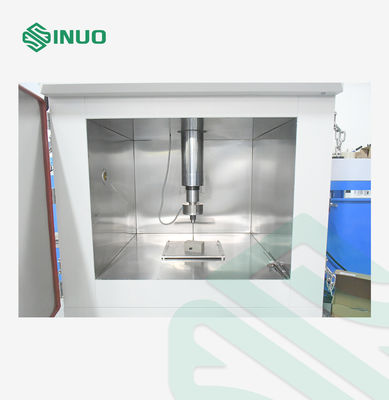

ห้องทดสอบการบดแบตเตอรี่และการเจาะเล็บ อุปกรณ์ทดสอบความปลอดภัยของแบตเตอรี่ 300kN

ห้องทดสอบการบดแบตเตอรี่และการเจาะเล็บ อุปกรณ์ทดสอบความปลอดภัยของแบตเตอรี่ 300kN

มาตรฐานและข้อตกลงที่ปฏิบัติตาม

สอดคล้องกับมาตรฐาน SAE J2464 (ข้อ 4.3.3.1: การทดสอบการเจาะเข้าไป หลักการที่ 43.6.1: การทดสอบการบดบด) AIS 038 การทดสอบการบดบดในหน้าที่ 79 ของ 106 cl.no 3.2, การทดสอบการเจาะเล็บในหน้าที่ 101 ของ 106 cl.no 3.3.2 (a), IEC62133-2012, IS0 12405-4:2018เป็นต้น

ภาพรวมของอุปกรณ์

1โปรแกรมการทดสอบมีฟังก์ชันการสกัดระดับความดัน:จนกระทั่งกระเป๋าแบตเตอรี่แตกหรือแบตเตอรี่ถูกตัดสายสั้น (ความแรงกดภายในของแบตเตอรี่กลายเป็น 0V), การเปลี่ยนแปลงของแรงดันของแบตเตอรี่ในระหว่างการทดสอบจะเก็บโดยอัตโนมัติ เมื่อแรงดันเป็นศูนย์ อุปกรณ์จะหยุดการทดสอบโดยอัตโนมัติ

2ตามความต้องการการทดสอบของแบตเตอรี่พลังงาน: ระบบการทดสอบสามารถกดครั้งแรกถึง 30% ของขนาดของโมดูลแบตเตอรี่ (คือการปรับปรุง)หรือตั้งค่าแรงกดชนิดหนึ่ง (เช่นแรงดึงออกคือ 20kN)เมื่อการทดสอบ extrusion ประสบความสําเร็จค่าแรงที่กําหนดและเวลาการรักษาความดันที่กําหนดได้ด้วย เครื่องมือจะหยุดการทดสอบ

3ตัวอย่างสามารถทดสอบตามสภาพใด ๆ ของสามสภาพของความดัน, การปรับปรุง, และแรงดัน

4. การทดสอบ 3 รูปแบบสามารถใช้เป็นตัวแปรควบคุมสําหรับการผสมผสานสภาพใด ๆ ได้. นั่นก็คือการทดสอบ 3 หรือ 2 สภาพสามารถกําหนดได้ในเวลาเดียวกัน.อุปกรณ์จะหยุดการทดสอบ.

5ระบบการทดสอบสามารถแสดงความเร็วระหว่างการทดสอบ ความเร็วการทดสอบที่จําเป็นสําหรับการทดสอบยังสามารถตั้งในโปรแกรมคอมพิวเตอร์

6. ระบบปฏิบัติการของคอมพิวเตอร์ถูกประมวลผลในกล่องโต้ตอบหน้าต่าง. โหมดตารางสามารถวางแผนโดยตัวเอง. ข้อมูลการทดสอบถูกบันทึกตลอดกระบวนการ. มันให้การออม,ฟังก์ชันการเปรียบเทียบและการติดตาม.

7บอร์ดแม่ควบคุมการทดสอบพิเศษสามารถบันทึกแรง, การย้ายและแรงดันในเวลาเดียวกัน บอร์ดแม่ควบคุมจะส่งคําสั่งให้คอมพิวเตอร์ในเวลาจริงและอินเตอร์เฟซการควบคุมจะบันทึกและติดตามแรง extrusion, อุณหภูมิ, โวลเตจ, ความเร็วและการปรับปรุงในเวลาจริง. มันสะดวกที่จะผลิตรายงานหรือส่งออกข้อมูลโดยตรง. บอร์ดแม่การควบคุมง่ายที่จะใช้งาน

8. ระหว่างการทดสอบ, ฟังก์ชันการทดสอบสามารถควบคุมโดยการรวบรวมสัญญาณความดัน. ความดันจะเปลี่ยนแปลงระหว่างการทดสอบแบตเตอรี่. กรอกค่าความดันที่กําหนดไว้ในระบบการทดสอบ,และระบบออกสัญญาณการทดสอบ extrusion หยุดเมื่อค่าความดันที่กําหนด

ปริมาตรเทคนิค

ขนาดเซลล์แบตเตอรี่ของผู้ใช้	ขนาดสูงสุด (ความยาว x ความกว้าง x ความสูง): 300*300*250 มิลลิเมตร, น้ําหนัก: 18kg-30kg
พื้นที่ทดสอบ	1000×1000×1000mm (ความกว้าง ความลึก และความสูง)
ขนาด	1200×1500×1850mm (ความกว้าง ความลึก และความสูง ขึ้นอยู่กับการออกแบบจริง)
โครงสร้างอุปกรณ์	โครงสร้างแบบกล่อง
ช่องออกควัน	ท่าออกควันคือ 100 มมในกว้าง
หลุมทดสอบ	ช่อง 50 มิลลิเมตรถูกเปิดในแต่ละด้าน
วิธีควบคุม	การควบคุมทางไกลด้วยคอมพิวเตอร์ ระยะทาง ≥10m
วิธีการขับ	มอเตอร์เซอร์โว +การขับเคลื่อนกระบอกไฟฟ้า
ระยะความดัน	1?? 300kN ระยะยาวสุดของเซ็นเซอร์ 306kN
ความแม่นยําของความดัน	± 1% FS
ความละเอียดความดัน	0.01kN
ระยะเวลาในการรักษาความดัน	0~99min59s สามารถตั้งได้
ความเร็วของการบีบค้อน	0.1-83mm/s (ปรับได้)
ความแม่นยําของความเร็ว	0.1mm/s~5mm/s ความแม่นยํา ±0.05mm/s; 5mm/s~83mm/s ความแม่นยํา ±0.1mm/s
ความละเอียดความเร็ว	≤0.01mm/s
การย้าย	0° 300 มม.
ความแม่นยําของการขยับ	± 0.1 มม
นวดเหล็ก	1) รายละเอียด: Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) ความยาว: L=200mm 3) วัสดุการรักษาความร้อนของเหล็ก 4) มุม: 45 ° ~ 60 ° 5) จํานวน: 2 ตัว
ทิศทางของเข็มบด	การบดบดและการฉีดเชื้อจากด้านบนไปด้านล่าง

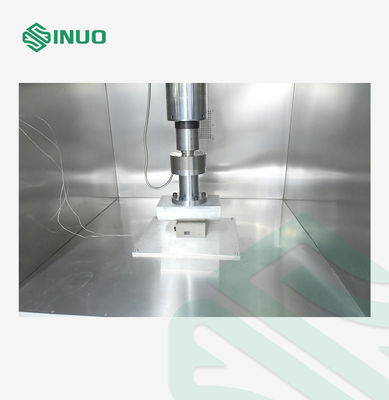

หัวบด	1, R75 * 250 มิลลิเมตรครึ่งกระบอก, ง่ายที่จะแยกออก 2, 2R75 * 250 มิลลิเมตรครึ่งกระบอก, ง่ายที่จะแยกออก
หัวบดเรียบ	มีหัวบดเรียบ 1. หัวบดครึ่งกระบอก: แพร่รัศมีคือ 100mm, หมายถึง, R100mm * 250mm. 2หัวบดแบน
เครื่องติดตั้งเข็ม
การแสดงกําลัง	จอคอมพิวเตอร์
ความละเอียดของเซ็นเซอร์	1/10000
การแปลงหน่วย	kgf, N, kN
ระบบรับอุณหภูมิ	ระยะการประกอบอุณหภูมิ 0+1000°C
	ความละเอียดของอุณหภูมิ: 0.1 °C
	ความแม่นยําในการวัดอุณหภูมิ: ± 0.5°C
	ช่องรับอุณหภูมิ: 2 ช่อง
	ความถี่ในการรับอุณหภูมิ: 100ms
ระบบการสกัดระดับความดัน	ระยะการประกอบความแรงดัน: 0 ~ 100V
	ความแม่นยําในการรับกําลังไฟฟ้า: ≤±0.5%FS
	ความละเอียด: 10mV
	ช่องรับความตึงเครียด: 1 ช่อง
	ความถี่ในการเก็บตัวอย่างความดัน: 100 ms
ความยาวของสายการเก็บตัวอย่าง	2 เมตร
ความถี่ของการซื้อ	≥50Hz
สภาพการตัด	ความดัน ความตึงเครียด และการปรับปรุงรูปสามารถตั้งค่าได้แยกและติดตามพร้อมกัน การทดสอบสามารถหยุดได้เพียงแค่ตัวแปรหนึ่งหรือหลายตัวใด ๆ จะบรรลุค่าที่ตั้ง
พลัง	25KW
พลังงาน	380V
น้ําหนัก (ประมาณ)	800 กิโลกรัม
