| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4418 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | t/t |
| ความสามารถในการจําหน่าย: | 30 ชุด/เดือน |

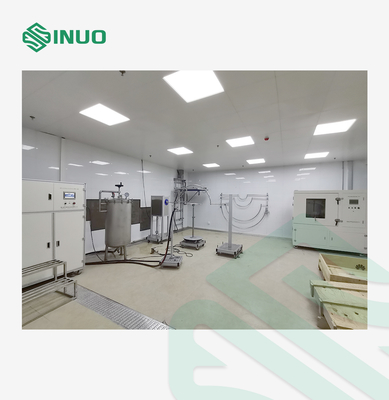

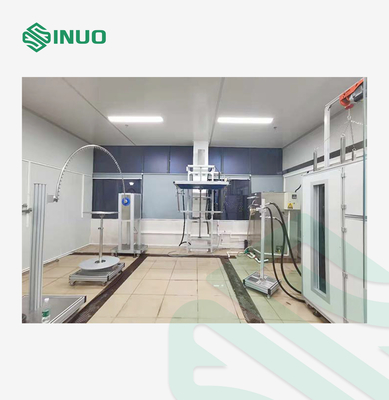

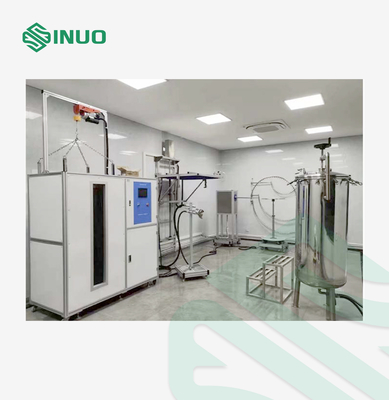

ระบบทดสอบการกันน้ำ IPX1~8 อุปกรณ์ทดสอบการกันน้ำ IEC 60529
มาตรฐานและข้อกำหนดที่สอดคล้อง
ระบบทดสอบการกันน้ำ IPX1~8 นี้สอดคล้องกับ IEC 60529:2013 เป็นต้น
ภาพรวมอุปกรณ์
อุปกรณ์ทดสอบนี้ใช้เพื่อตรวจสอบการป้องกันการหยดของน้ำที่ตกลงมาในแนวตั้ง ออกแบบและผลิตตามข้อกำหนดมาตรฐานของ IEC60529 IPX1 และ IPX2
1. การขึ้นและลงของกล่องหยดน้ำถูกควบคุมโดยมอเตอร์
2. ตัวกรองละเอียดสแตนเลสสตีลสำหรับการกรองสิ่งสกปรก
3. ใช้ลมอัดเป่าเข็มน้ำ เพื่อป้องกันสารทำปฏิกิริยากับน้ำและบรรยากาศอุดตันเข็ม
4. หัวฉีดเข็มทางการแพทย์ทั่วไปสแตนเลสสตีล ซื้อง่าย ไม่เป็นสนิมง่าย
5. หัวฉีดเข็มและที่นั่งหัวฉีดเข็มใช้การเชื่อมต่อแบบเรียว สามารถเปลี่ยนได้ง่ายโดยไม่ต้องใช้เครื่องมือ ความเสียหายส่วนบุคคลต่อหัวฉีดเข็มสามารถเปลี่ยนได้อย่างรวดเร็ว

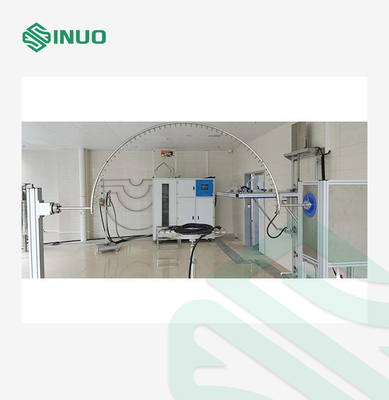

เครื่องทดสอบท่อแกว่งได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐานของ IEC60529 IPX3 และ IPX4
ส่วนท่อแกว่งของอุปกรณ์นี้ถูกควบคุมโดยมอเตอร์ปรับความเร็วได้และกลไกข้อเหวี่ยง อุปกรณ์นี้จะแกว่งไปมาจากการ ±60° ไปยังอีก ±175° ด้วยความเร็วที่ต้องการตามมาตรฐานผ่านมุมปรับเครื่อง
การปรับมุมมีความแม่นยำ โครงสร้างมีความเสถียรและทนทาน ทำงานร่วมกับโต๊ะหมุนซึ่งสามารถหมุนได้ 90°
หัวฉีดสเปรย์ได้รับการออกแบบและผลิตตาม IEC60529 IPX3 และ IPX4 ชิ้นส่วนบางส่วนของตัวเครื่องไม่สามารถเปียกได้ด้วยท่อแกว่ง ภายใต้สถานการณ์นี้ จะใช้หัวฉีดสเปรย์แบบมือถือด้วยตนเอง
ความแตกต่างระหว่าง IPX3 และ IPX4 คือควรนำแผ่นกั้นออกในการทดสอบ IPX4
พารามิเตอร์ทางเทคนิค
| การประยุกต์ใช้งาน | ใช้สำหรับการทดสอบ IPX1, IPX2 |
| พื้นที่ฝน | 1000mmX1000mm |
| วัสดุถัง | สแตนเลสสตีล |
| ช่องเปิดหยดน้ำ | ￠0.4mm |
| ระยะห่างรู | 20mm |
| อัตราการไหลของฝน | 1mm/นาที, 3mm/นาที, พารามิเตอร์ที่ผู้ใช้ตั้งค่า (ข้อผิดพลาด: + 0.5mm / นาที) |
| ความสูงของการหยดน้ำ | 200mm (ควบคุมโดยอุปกรณ์ทดสอบโดยอัตโนมัติ) |
| เวลาทดสอบ | 10 นาที สามารถตั้งค่าได้ตามต้องการ |
| การระบายน้ำ | การเทน้ำออกจากถังโดยอัตโนมัติหลังจากทำการทดสอบเสร็จสิ้น |
| วัสดุตัวเครื่อง | อลูมิเนียมอัลลอยด์สำหรับอุตสาหกรรม |
| ขนาด (ยาวxกว้างxสูง) | 1100X1200X2800mm |
| โครงสร้างเครื่อง | ติดตั้งบนผนัง |
| เครื่องอัดอากาศ | เครื่องอัดอากาศแบบเงียบ |
| เลขที่ | รายการ | พารามิเตอร์ |
| 1 | การจ่ายน้ำ |
อัตราการไหลของน้ำ＞10L/นาที±5% น้ำสะอาดปราศจากสิ่งเจือปน อุปกรณ์นี้ติดตั้งชุดกรองน้ำสะอาด |
| 2 | ขนาดของท่อแกว่ง | มาตรฐานมาพร้อมกับท่อแกว่ง R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm ทำจากสแตนเลสสตีล |
| 3 | รูเข็ม | Φ0.4mm |
| 4 | มุมรวมของสองรู | IPX3:120°; IPX4:180° |
| 5 | มุมแกว่งของท่อแกว่ง |
สูงสุด ±175° สามารถตั้งค่าล่วงหน้าได้ (หมายเหตุ: มาตรฐานกำหนด IPX3:120°; IPX4:360° แต่เนื่องจากมีโต๊ะหมุนอยู่ใต้ท่อแกว่งระหว่างการทดสอบ ดังนั้นจึงไม่สามารถทำได้ 360° ระหว่างการทดสอบจริง หากไม่มีโต๊ะหมุน ก็สามารถทำได้ 360°) |
| 6 | ความเร็วในการตก |
IPX3: 4 วินาที/ครั้ง (2×120°); IPX4: 12 วินาที/ครั้ง (2×360°); |
| 7 | การไหลของน้ำ | สามารถตั้งค่าได้ตามขนาดของลูกตุ้มและจำนวนรูหมุด (0.07 ลิตร/นาที ต่อรู) |
| 8 | เวลาทดสอบ | 0.01S～99 ชั่วโมง 59 นาที สามารถตั้งค่าล่วงหน้าได้ |
| 9 | เกจวัดแรงดัน | 0~0.25MPa |
| 10 | ข้อกำหนดของไซต์ |
ห้องทดสอบการกันน้ำ IP โดยเฉพาะ พื้นควรเรียบและมีแสงสว่าง สวิตช์ (หรือเต้ารับ) ป้องกันการรั่วซึมของน้ำ 10A ที่ใช้สำหรับอุปกรณ์ พร้อมฟังก์ชันการไหลเข้าและระบายน้ำที่ดี การติดตั้งภาคพื้นดิน |
| 11 | พื้นที่ | ตามท่อแกว่งที่เลือก |
