| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNQC1012 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | t/t |
| ความสามารถในการจําหน่าย: | 20 ชุด/เดือน |

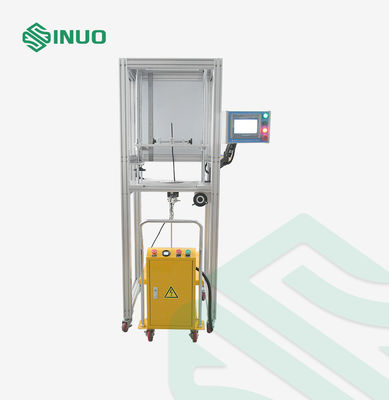

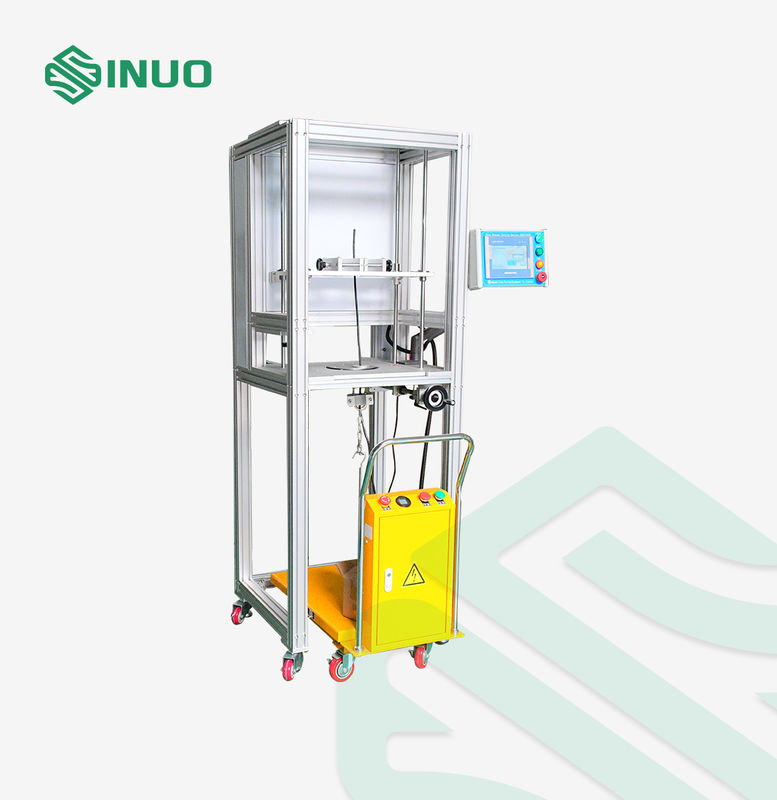

อุปกรณ์ทดสอบความทนทานของขั้วต่อแบบหนีบสาย เครื่องทดสอบแรงหนีบขั้วต่อ
มาตรฐานและข้อกำหนดที่สอดคล้อง
อุปกรณ์ทดสอบนี้สอดคล้องกับ UL486A-B ข้อ 9.3.2.1, ข้อ 9.3.2.3, ข้อ 9.3.2.4 และตาราง 26 และรูปที่ 6, IEC60947-1, ฯลฯ
ภาพรวมอุปกรณ์
ตัวอย่างและข้อจำกัด: ขั้วต่อแบบสกรู, ขั้วต่อแบบไม่มีเกลียว และตัวเชื่อมต่อ
วัตถุประสงค์การทดสอบ: เพื่อตรวจสอบว่าขั้วต่อแบบสกรูและขั้วต่อแบบไม่มีเกลียวสามารถทนต่อความเครียดทางกลที่เกิดขึ้นระหว่างการใช้งานปกติได้หรือไม่ โดยส่วนใหญ่ใช้เพื่อตัดสินว่าการออกแบบและโครงสร้างของบล็อกขั้วต่อแบบหนีบเกลียวเป็นไปตามข้อกำหนดของการไม่ทำให้สายไฟเสียหายมากเกินไปเมื่อหนีบสายไฟ
หลักการทดสอบ: ใช้โครงสร้างสกรูรางนำ จำนวนการทดสอบสามารถตั้งค่าล่วงหน้าก่อนใช้งาน เมื่อถึงค่าที่ตั้งไว้ เครื่องจะหยุดโดยอัตโนมัติและส่งสัญญาณเตือน
พารามิเตอร์ทางเทคนิค
| การควบคุมและการใช้งาน | การควบคุม PLC, การใช้งานหน้าจอสัมผัส |
| สถานีทดสอบ | สถานีเดียว |
| ไดรฟ์ | เซอร์โวไดรฟ์ |
| อุปกรณ์จับยึด |

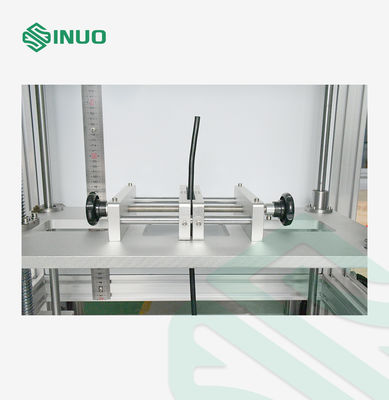

1. อุปกรณ์จับยึดแบบล็อคตรงกลางเป็นไปตามข้อกำหนดของบล็อกขั้วต่อที่มีความยาว ความกว้าง และความสูง 60*70*90 มม. ตามลำดับ อุปกรณ์จับยึดมีลักษณะของการเปลี่ยนที่รวดเร็ว 2. ติดตั้งแผ่นยึดเพิ่มเติม ขนาด 300 มม.*250 มม. ซึ่งสามารถใช้สลับกับแคลมป์ล็อคตรงกลางได้ 3. ระยะห่างสูงสุดระหว่างแผ่นยึดและจุดศูนย์กลางการหมุนคือ 120 มม. ปรับได้ |
| ความเร็วในการหมุน |
5~15 รอบต่อนาที สามารถตั้งค่าล่วงหน้าบนหน้าจอสัมผัส, (UL486A-B กำหนด 9 รอบต่อนาที) |

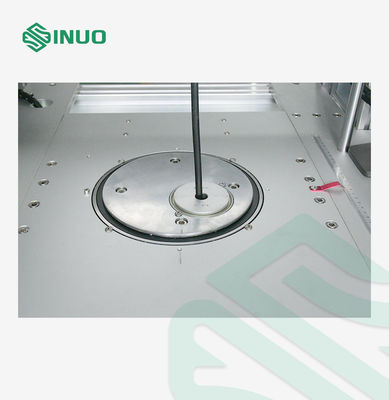

| เส้นผ่านศูนย์กลางการหมุน | ใช้แผ่นหมุนสองรู เส้นผ่านศูนย์กลาง ø76 มม. |
| จำนวนการทดสอบ/เวลา |
1. 0-999999 จะหยุดโดยอัตโนมัติเมื่อถึงจำนวนการทดสอบที่ตั้งไว้ล่วงหน้า 2. เวลาทดสอบสามารถเปลี่ยนเป็น 0-9999 นาทีตามข้อกำหนดมาตรฐานที่แตกต่างกัน และสามารถตั้งค่าล่วงหน้าได้ จะหยุดโดยอัตโนมัติเมื่อถึงเวลาทดสอบที่ตั้งไว้ล่วงหน้า |
| น้ำหนักบรรทุก |
ชุดน้ำหนักสามารถทำได้ 0.7, 0.9, 1.4, 2.3, 3.6, 4.5, 6.8, 8.2, 11.4, 13.6, 18.2, 22.7, 25, 27.2, 34.1, 36.3, 40.9, 45.4, 49.9, 54.5, 70.4, 81.7, 93.1, 109. หน่วย: กก. รวมตะขอถ่วงน้ำหนักในน้ำหนักรวม |
| ช่วงการปรับความสูง | 250~800 มม. ปรับได้ พร้อมตัวบ่งชี้มาตราส่วน |
| วิธีการปรับความสูง | การปรับด้วยตนเอง |
| เส้นผ่านศูนย์กลางบูช | การกำหนดค่า UL486A-B: 6.4, 9.5, 12.7, 14.3, 15.8, 19.1, 22.2, 25.4, 28.6, 31.8, 34.9, 38.1, 44.5, 50.8, 54 มม. |
|
การเลือกข้อกำหนดตัวอย่าง (ดูตารางที่แนบมา) |
UL486A-B ตาราง 26 |
| กลไกการยกน้ำหนัก | ติดตั้งกลไกการยกไฟฟ้า ถาดน้ำหนักขนาดใหญ่เพื่อป้องกันการตก |
| แหล่งจ่ายไฟ | เฟสเดียว 120V, 50Hz |
รายละเอียด
