ระบบการทดสอบกันน้ําแบบเปิด IPX9K สําหรับอุปกรณ์รถยนต์และอิเล็กทรอนิกส์

ระบบการทดสอบกันน้ําแบบเปิด IPX9K สําหรับอุปกรณ์รถยนต์และอิเล็กทรอนิกส์

ชื่อแบรนด์: Sinuo
เลขรุ่น: SN4412-P12
ขั้นต่ำ: 1
ราคา: Customized
เงื่อนไขการจ่ายเงิน: t/t
ความสามารถในการจําหน่าย: 1 ชุด/เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
Calibration Certificate (Cost Additional)
ระยะหัวฉีด:
150-200มม
แรงดันน้ำ:
8-10Mpa
อัตราการไหล:
15L±1/นาที
ท่อไฮดรอลิค:
ยาว 3 ม
น้ำหนักตัวอย่างสูงสุด:
≥80กก
อุณหภูมิน้ำ:
80°C±5°C
รูรับแสงของหัวฉีด:
2.34*1.33mm (โอวาล)
ระบบจานเสียง:
L1500x W1500xH500mm
รายละเอียดการบรรจุ:
อื่น
สามารถในการผลิต:
1 ชุด/เดือน
เน้น:

IPX9K waterproof testing system

,

open-type water ingress tester

,

automotive waterproof testing equipment

คําอธิบายสินค้า




ระบบทดสอบการกันน้ำ IPX9K แบบเปิดสำหรับยานยนต์และอิเล็กทรอนิกส์



มาตรฐานและข้อกำหนดที่สอดคล้อง




อุปกรณ์นี้สอดคล้องกับ IEC60529, DIN40050-9, ISO20653 และมาตรฐานอื่นๆ

ฟังก์ชันการทดสอบ (IPX9K) ใช้สำหรับการตรวจสอบผลิตภัณฑ์ไฟฟ้าที่มีระดับการป้องกันเปลือกหุ้ม IEC (การทดสอบเพิ่มเติมรหัส IP) ผลิตขึ้นตามข้อกำหนดที่เกี่ยวข้องในมาตรฐาน DIN40050



ภาพรวมอุปกรณ์




ตัวอย่างหลักของอุปกรณ์นี้: รถยนต์นั่ง, รถโดยสาร, โคมไฟ, รถจักรยานยนต์ และยานพาหนะอื่นๆ และชิ้นส่วนต่างๆ

อุปกรณ์นี้สามารถจำลองสภาวะการทำความสะอาดด้วยแรงดันสูง/การทำความสะอาดด้วยไอน้ำเพื่อทดสอบคุณสมบัติทางกายภาพและคุณสมบัติอื่นๆ ที่เกี่ยวข้องของตัวอย่าง

หลังจากการทดสอบ สามารถตัดสินได้ว่าประสิทธิภาพของผลิตภัณฑ์ตรงตามข้อกำหนดหรือไม่ สะดวกสำหรับการออกแบบผลิตภัณฑ์ การปรับปรุง การตรวจสอบ และการตรวจสอบโรงงาน

อุปกรณ์นี้สอดคล้องกับ IEC60529, DIN40050-9, ISO20653 และมาตรฐานอื่นๆ

ฟังก์ชันการทดสอบ (IPX9K) ใช้สำหรับการตรวจสอบผลิตภัณฑ์ไฟฟ้าที่มีระดับการป้องกันเปลือกหุ้ม IEC (การทดสอบเพิ่มเติมรหัส IP) ผลิตขึ้นตามข้อกำหนดที่เกี่ยวข้องในมาตรฐาน DIN40050 เครื่องทดสอบการกันน้ำนี้สามารถให้สภาวะการทดสอบที่จำลองสภาพแวดล้อมทางธรรมชาติ/ปัจจัยของมนุษย์สำหรับชิ้นส่วนรถยนต์และรถจักรยานยนต์ อุตสาหกรรมยานยนต์และอิเล็กทรอนิกส์


พารามิเตอร์ทางเทคนิค




IPX9K
ตัวอย่างการทดสอบ ความยาว ความกว้าง และความสูงสูงสุด ≥1200x1200x1200 มม. น้ำหนักตัวอย่างสูงสุด ≥80 กก.
จำนวนหัวฉีด มีหัวฉีด 2 หัว หัวหนึ่งติดตั้งอยู่ด้านบน (แนวตั้ง) เพื่อพ่นพื้นผิวด้านบนของตัวอย่าง อีกหัวหนึ่งติดตั้งอยู่ด้านล่าง (แนวนอน) เพื่อพ่นระนาบรอบตัวอย่าง วิถีการพ่นขึ้นอยู่กับหลักการของการวิ่งวิถีรูปตัว S ใช้การออกแบบเซอร์โวมอเตอร์แบบสี่ทิศทางเพื่อทำการพ่นน้ำ 5 ด้านให้เสร็จสมบูรณ์
ขนาดรูหัวฉีด 2.34*1.33 มม. (รูปไข่)
ระยะห่างหัวฉีด 150-200 มม.
มุมพ่น การพ่นสามารถครอบคลุมพื้นผิวทั้งหมดของตัวอย่าง และมุมพ่นตั้งฉากกับพื้นผิวตัวอย่าง
แรงดันน้ำ 8-10MPA
อุณหภูมิน้ำ 80℃±5℃
มิเตอร์วัดการไหล มิเตอร์วัดการไหลแรงดันสูงแบบอิเล็กทรอนิกส์
เกจวัดแรงดัน มิเตอร์วัดแรงดันสูง
ท่อไฮดรอลิก ยาว 3 เมตร
อัตราการไหล 15L±1/min
วิธีการทดสอบ

(1) พ่นน้ำบนด้านบนและห้าด้านของตัวอย่างทดสอบตามลำดับ

(2) เมื่อทำการทดสอบเปลือกหุ้มในการทดสอบ a) และการทดสอบ b) ควรอุณหภูมิน้ำควรอยู่ที่ (80±5)℃

(3) สำหรับเปลือกหุ้มขนาดเล็ก (ขนาดสูงสุด ≤ 250 มม.): ควรติดตั้งเปลือกหุ้มบนอุปกรณ์ทดสอบ ความเร็วในการหมุน: (5±1) รอบต่อนาที มุมพ่น: 0°, 30°, 60°, 90° ระยะเวลาการทดสอบสำหรับแต่ละตำแหน่งคือ 30 วินาที

(4) สำหรับเปลือกหุ้มขนาดใหญ่ (ขนาดสูงสุด ≥ 250 มม.): ควรติดตั้งเปลือกหุ้มตามวัตถุประสงค์การใช้งาน พื้นผิวด้านนอกทั้งหมดของเปลือกหุ้มจะถูกพ่น ทิศทางการพ่น: พ่นจากทุกทิศทางเพื่อครอบคลุมพื้นผิวทั้งหมดของเปลือกหุ้ม และมุมพ่นควรตั้งฉากกับพื้นผิวการพ่นให้มากที่สุด ระยะห่างระหว่างหัวฉีดและตัวอย่างทดสอบภายใต้สภาวะการทดสอบคือ (175±25) มม. อย่างน้อย 3 นาที

เวลาพ่นน้ำ

เวลาทดสอบอ้างอิงพื้นฐานคือ 2 นาทีต่อตารางเมตร สามารถตั้งค่าเวลาให้เสร็จสิ้นทั้งแทร็กได้ สามารถตั้งค่าได้ประมาณ 500 วินาที (3.96 ตารางเมตร)

เมื่อตั้งค่า คุณสามารถป้อนขนาดตามขนาดโดยรวมของผลิตภัณฑ์ ความยาว ความกว้าง และความสูง และระบบจะทำการทดสอบแทร็กการทำงานโดยอัตโนมัติเพื่อการทดสอบที่เป็นระเบียบ

หลังจากทำการทดสอบเสร็จสิ้น หัวฉีดจะกลับสู่จุดเริ่มต้น และอุปกรณ์จะส่งเสียงเตือนและภาพ



รายละเอียด

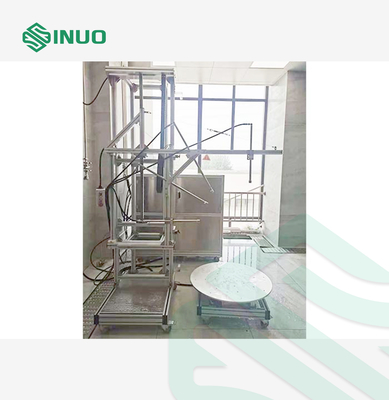

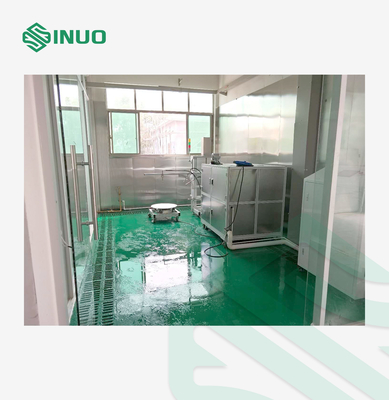

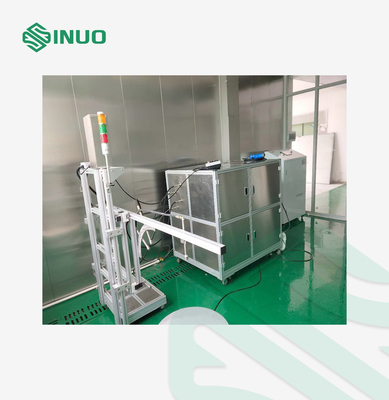

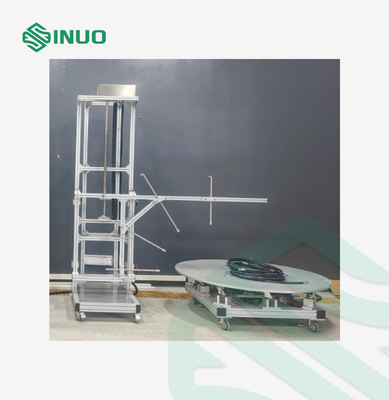

ระบบการทดสอบกันน้ําแบบเปิด IPX9K สําหรับอุปกรณ์รถยนต์และอิเล็กทรอนิกส์ 0ระบบการทดสอบกันน้ําแบบเปิด IPX9K สําหรับอุปกรณ์รถยนต์และอิเล็กทรอนิกส์ 1
