| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN881-768L |
| ขั้นต่ำ: | 1 |
| เงื่อนไขการจ่ายเงิน: | t/t |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

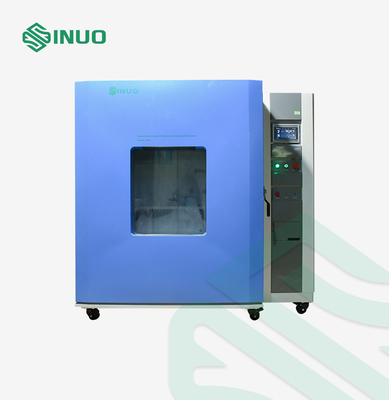

ห้องทดสอบอุณหภูมิและความชื้นคงที่แบบตั้งโปรแกรมได้ 768L IEC60068-2-1
มาตรฐานและข้อกำหนดที่สอดคล้อง
เป็นไปตามมาตรฐาน:
IEC60068-2-1:2007 “การทดสอบสภาพแวดล้อม-ส่วนที่ 2-1: การทดสอบ-การทดสอบ A: ความเย็น, IDT”
IEC60068-2-2:2007 “การทดสอบสภาพแวดล้อม-ส่วนที่ 2-1: การทดสอบ- การทดสอบ B-ความร้อนแห้ง, IDT”
IEC60068-2-78:2012 “การทดสอบสภาพแวดล้อม-ส่วนที่ 2-78: การทดสอบ-การทดสอบ Cab: ความร้อนชื้น, สภาวะคงที่, IDT”
IEC60068-2-30:2005 “การทดสอบสภาพแวดล้อม-ส่วนที่ 2-30: การทดสอบ-การทดสอบ Db: ความร้อนชื้น, แบบวนรอบ (12 ชม. + 12 ชม. รอบ), IDT”
ภาพรวมผลิตภัณฑ์
ห้องทดสอบนี้ใช้สำหรับการทดสอบความเย็น ความร้อน ความชื้น และความแห้งของวัตถุดิบและอุปกรณ์ต่างๆ เช่น อิเล็กทรอนิกส์ ช่างไฟฟ้า เครื่องใช้ไฟฟ้า พลาสติก ฯลฯ วัตถุประสงค์คือเพื่อยืนยันความน่าเชื่อถือของผลิตภัณฑ์ในการจัดเก็บและการขนส่งภายใต้อุณหภูมิสูงและต่ำสลับความร้อนและความชื้น
พารามิเตอร์ทางเทคนิค
| การควบคุมและการใช้งาน | ระบบควบคุมอัจฉริยะ PLC และหน้าจอสัมผัส | |
|
ขนาดห้อง
|
ขนาดภายใน | ขนาดภายนอก |
| 800*1200*800 มม. (กว้าง*สูง*ลึก) | 1080*2250*1850 มม. (กว้าง*สูง*ลึก) | |
| ช่วงอุณหภูมิ | -40 °C ~+100°C | |
| ช่วงความชื้น | 20%～98%RH | |
| ความผันผวนของอุณหภูมิ | ±0.5℃ | |
| ความผันผวนของความชื้น | ≤2.5% | |
| ค่าเบี่ยงเบนของอุณหภูมิ | ≤±2.0℃ | |
| ค่าเบี่ยงเบนของความชื้น | ≤±3% | |
| อัตราการให้ความร้อน | ≧2-3°C/นาที | |
| อัตราการทำความเย็น | ≧1°C/นาที, เฉลี่ยไม่มีโหลด | |
| สภาพโหลด | ไม่มี | |
| คุณสมบัติโครงสร้าง | |
| โครงสร้างตู้หุ้มฉนวน |

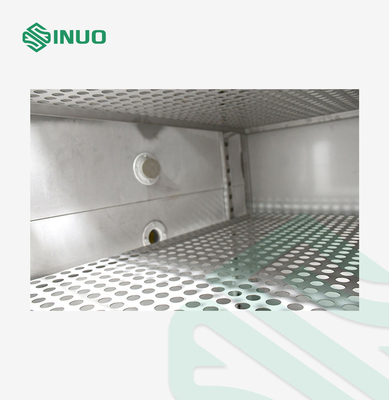

1. วัสดุผนังด้านนอก: แผ่น A3 พ่นสี 2. วัสดุผนังด้านใน: แผ่นสแตนเลสสตีลขัดเงา SUS﹟304 3. วัสดุฉนวนกันความร้อนของห้อง: โฟมโพลียูรีเทนแข็งทนความร้อนสูง 100 มม. 4. วัสดุฉนวนกันความร้อนของประตูห้อง: โฟมโพลียูรีเทนแข็งทนความร้อนสูง 100 มม. |
| ความแข็งแรงของโครงสร้างด้านล่าง | ความสามารถในการรับน้ำหนักของรางที่ด้านล่างของห้องทดสอบ: ≤100Kg/m² (โหลด) |
| ช่องปรับอากาศ |

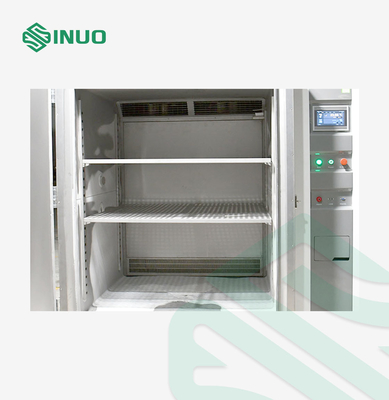

1. พัดลมแบบแรงเหวี่ยงแกนยาวสแตนเลส: 2 ชุด/90W 2. พัดลม, เครื่องทำความร้อน, เครื่องระเหย (รวมถึงเครื่องลดความชื้น), อุปกรณ์ระบายน้ำ, พอร์ตปรับสมดุลแรงดัน, แผ่นกั้นอากาศแบบปรับได้, เซ็นเซอร์อุณหภูมิ |
| การกำหนดค่ามาตรฐานของห้องทดสอบ |
1. หน้าต่างสังเกตการณ์: กระจกนิรภัย 3 ชั้นสูญญากาศ 400x600x40 มม. 2. ที่จับแบบฝังเรียบ 3. บานพับประตู: บานพับนำเข้า SUS #304 4. หลอดไฟประหยัดพลังงานภายในห้อง 5. รูนำสายไฟ: φ50 มม. 1 ชิ้น |
| ประตูห้อง |

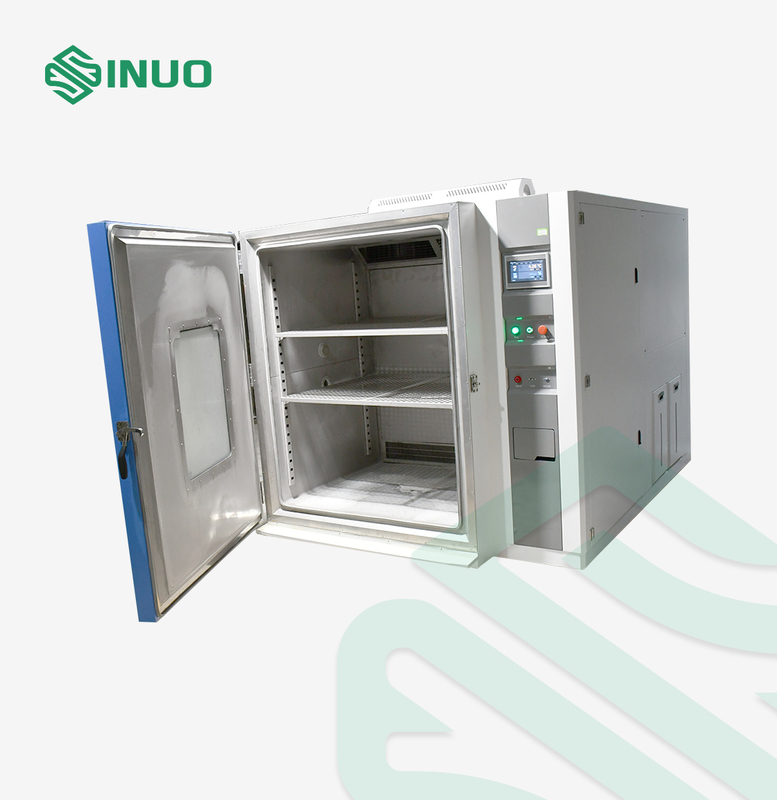

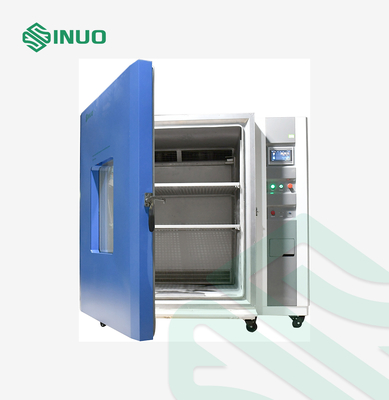

1. ประตูชิ้นเดียวเปิดออกด้านนอก โดยมีบานพับอยู่ทางด้านซ้ายและที่จับอยู่ทางด้านขวา (เมื่อหันหน้าไปทางด้านหน้าของกล่อง) 2. ติดตั้งกลไกการล็อคประตูนิรภัย (สามารถเปิดประตูในห้องทดสอบได้) ประตูติดตั้งความร้อนไฟฟ้าเพื่อป้องกันการควบแน่น และช่วงการมองเห็นของหน้าต่างสังเกตการณ์กระจกฉนวน (กว้าง 400×สูง 600 มม.) กรอบประตูติดตั้งอุปกรณ์ทำความร้อนไฟฟ้าป้องกันการควบแน่น |
| แผงควบคุม | หน้าจอแสดงผล 7 นิ้วของคอนโทรลเลอร์, หน้าจอแสดงผลการควบคุมอุณหภูมิ (ความชื้น), ไฟแสดงสถานะการทำงาน และปุ่มไฟ |
| ห้องเครื่อง | ชุดทำความเย็น, ถาดน้ำคอมเพรสเซอร์, อุปกรณ์ระบายแรงดัน, อุปกรณ์ทำความร้อน |
| ตู้จ่ายไฟ | แผงจ่ายไฟ, พัดลมระบายความร้อน, สวิตช์ไฟหลัก, หม้อแปลง, รีเลย์กลาง, รีเลย์เวลา, รีเลย์โซลิดสเตท, คอนแทคเตอร์ AC, เบรกเกอร์ |
| เครื่องทำความร้อน |
1. เครื่องทำความร้อนไฟฟ้าสแตนเลสสตีลชนิดครีบ 2. วิธีการควบคุมความร้อน: SSR (Solid State Relay) การปรับความกว้างพัลส์แบบไม่สัมผัสในช่วงเวลาเท่ากัน 3. กำลังไฟทำความร้อน: ประมาณ 3KW |
| รูสายไฟ | ตั้งอยู่ด้านหลังห้อง |
