| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNQC1007B |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 20 sets/month |

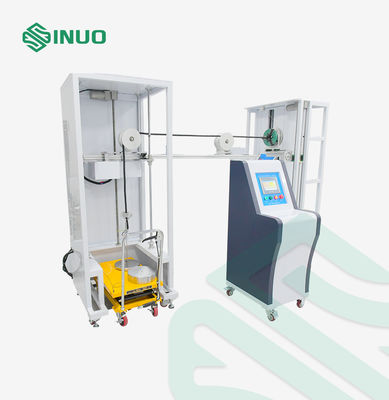

เครื่องทดสอบแรงดึงและแรงบิดของจุดยึดสายเคเบิลสถานีชาร์จ EV
มาตรฐานและข้อกำหนดที่สอดคล้อง
ได้รับการออกแบบและผลิตตาม IEC 61851-23:2023 ข้อ 11.6.102 และรูปที่ 110, รูปที่ 111 และตารางที่ 114
ภาพรวมผลิตภัณฑ์อุปกรณ์ใช้การควบคุม PLC และมอเตอร์ไดรฟ์ น้ำหนักใช้แรงดึงที่เสถียร และแรงบิดถูกสร้างขึ้นผ่านการรวมกันของน้ำหนักและแขนบิด ระบบช่วยให้สามารถตั้งค่าจำนวนครั้งในการใช้แรงดึงและระยะเวลาการทดสอบแรงบิด เมื่อถึงจำนวนรอบหรือระยะเวลาที่ตั้งไว้ล่วงหน้า อุปกรณ์จะหยุดโดยอัตโนมัติ หลังจากการทดสอบ การกระจัดสูงสุดที่อนุญาตของสายเคเบิลขั้วต่อการชาร์จ EV จะต้องไม่เกินขีดจำกัดที่ระบุไว้ในมาตรฐาน อุปกรณ์นี้เข้ากันได้กับตัวอย่างสถานีชาร์จที่ติดตั้งปืนชาร์จที่มีความยาวสายเคเบิลแตกต่างกัน
จุดยึดสายไฟแบบยืดหยุ่นของอุปกรณ์จะต้องคลายตัวนำที่ขั้วต่อจากแรงดึงและแรงบิด อุปกรณ์นี้ใช้เพื่อทดสอบความสามารถของจุดยึดสายไฟหรืออุปกรณ์ยึดสายเคเบิลของสถานีชาร์จ EV AC/DC เพื่อทนต่อแรงดึงและแรงบิดที่ระบุ
แรงดึงรับรู้ได้โดยใช้มอเตอร์เพื่อขับเคลื่อนกลไกล้อเยื้องศูนย์ ความเร็วของมอเตอร์สามารถปรับได้เพื่อให้แน่ใจว่าแรงดึงถูกนำไปใช้อย่างแม่นยำในแต่ละครั้ง มีฟังก์ชันการตรวจสอบระยะเวลาการดึง แรงบิดถูกนำไปใช้โดยถาดขับเคลื่อนด้วยมอเตอร์ที่ยกน้ำหนัก เมื่อถึงเวลา ถาดจะรีเซ็ตน้ำหนักยกโดยอัตโนมัติและสิ้นสุดการใช้แรงบิด
พารามิเตอร์ทางเทคนิค
ใช้แรงดึง
| ตรงตามข้อกำหนด 160N, 200N, 240N, 250N, 500N ซึ่งรับรู้ได้จากการซ้อนทับของน้ำหนัก | ใช้แรงบิด |
| ตรงตามข้อกำหนด 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m ซึ่งรับรู้ได้จากการซ้อนทับของน้ำหนัก | ล้อแรงบิด |

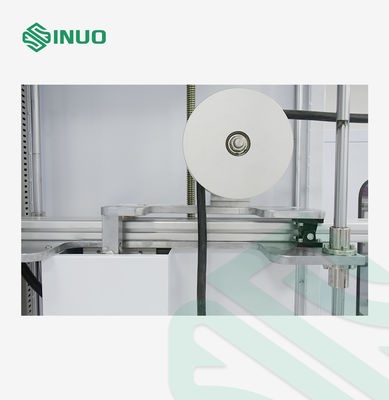

| R100mm(Ф200mm) ±0.5mm | ความถี่ในการดึง |
| 1 ครั้ง/วินาที เวลาดึงจริงถูกตรวจจับโดยสัญญาณไฟฟ้า | รอบการดึง |
| 1-999999 รอบ สามารถตั้งค่าล่วงหน้าได้ ค่าเริ่มต้นคือ 100±1 รอบ | เวลาในการใช้แรงบิด |
| 0-99H59M59S สามารถตั้งค่าล่วงหน้าได้ | การป้องกันไฟดับ |
| พร้อมฟังก์ชันหน่วยความจำการจัดเก็บข้อมูลเมื่อปิดเครื่อง | ตัวยึด |
| แคลมป์อเนกประสงค์ หนึ่งชุด | ตารางการเลือกการจับคู่น้ำหนัก |
| การกำหนดค่าเพิ่มเติม | |
| อุปกรณ์มีคุณสมบัติความสูงของตัวยึดที่ปรับได้ตั้งแต่ 500 ถึง 1200 มม. (เช่น ตำแหน่งเต้าเสียบสายเคเบิล) ทำให้สามารถตอบสนองความต้องการในการทดสอบของสถานีชาร์จที่มีตำแหน่งเต้าเสียบสายเคเบิลที่แตกต่างกัน | .รายละเอียด |
