อุปกรณ์ทดสอบ EVSE
Created with Pixso.

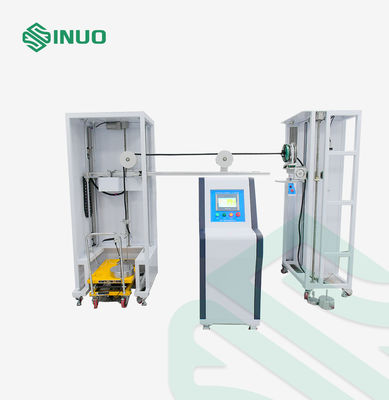

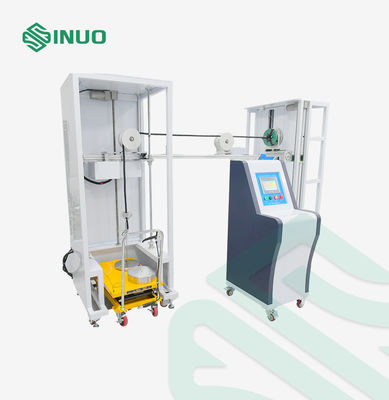

อุปกรณ์ทดสอบแรงดึงและแรงหมุนสําหรับสถานีชาร์จ

อุปกรณ์ทดสอบแรงดึงและแรงหมุนสําหรับสถานีชาร์จ

ชื่อแบรนด์: Sinuo
เลขรุ่น: SNQC1007B
ขั้นต่ำ: 1
ราคา: Customized
เงื่อนไขการจ่ายเงิน: T/T
ความสามารถในการจําหน่าย: 20 sets/month
ข้อมูลรายละเอียด
Place of Origin:
China
ได้รับการรับรอง:
Calibration Certificate (Cost Additional)
Pull apply:
Meet 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights
Torque apply:
Meet 0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m specifications,realized by superposition of weights
Torque wheel:
R100mm(Ф200mm) ±0.5mm
Tensile frequency:
1 time/s
Pull cycles:
1-999999 cycles
Torque application time:
0-99H59M59S
Control operation mode:
PLC automatic control, touch screen operation
Power failure protection:
With power-off data storage memory function
Packaging Details:
Plywood box
Supply Ability:
20 sets/month
เน้น:

เครื่องมือทดสอบการยึดสายเคเบิล EVSE

,

เครื่องทดสอบแรงบิดสถานีชาร์จ

,

อุปกรณ์ทดสอบแรงดึงสำหรับ EVSE

คําอธิบายสินค้า





เครื่องทดสอบแรงดึงและการบิดของจุดยึดสายเคเบิลสำหรับสถานีชาร์จ





มาตรฐานและข้อกำหนดที่สอดคล้อง




ได้รับการออกแบบและผลิตตาม IEC 61851-23:2023 ข้อ 11.6.102 และรูปที่ 110, รูปที่ 111 และตารางที่ 114



ภาพรวมผลิตภัณฑ์ตัวอย่างและข้อจำกัด: สถานีชาร์จ AC และ DC สำหรับรถยนต์ไฟฟ้า




วัตถุประสงค์การทดสอบ: จุดยึดสายอ่อนของอุปกรณ์จะต้องคลายตัวนำไฟฟ้าที่ขั้วต่อจากแรงดึงและการบิด อุปกรณ์นี้ใช้เพื่อทดสอบความสามารถของจุดยึดสายไฟหรืออุปกรณ์ยึดสายเคเบิลของสถานีชาร์จ EV AC/DC เพื่อทนต่อแรงดึงและการบิดที่ระบุ

หลักการทดสอบ: แรงดึงถูกนำมาใช้โดยใช้มอเตอร์เพื่อขับเคลื่อนกลไกล้อเยื้องศูนย์ ความเร็วของมอเตอร์สามารถปรับได้เพื่อให้แน่ใจว่าแรงดึงถูกนำไปใช้อย่างแม่นยำในแต่ละครั้ง มีฟังก์ชันการตรวจสอบระยะเวลาของแรงดึง การบิดถูกนำไปใช้โดยถาดขับเคลื่อนด้วยมอเตอร์ที่ยกน้ำหนัก เมื่อถึงเวลา ถาดจะรีเซ็ตน้ำหนักยกโดยอัตโนมัติและสิ้นสุดการใช้แรงบิด

พารามิเตอร์ทางเทคนิค



เนื้อหาการทดสอบ



การทดสอบแรงดึงและการบิดของสายเคเบิลสถานีชาร์จ EV แผนผังโครงสร้างอุปกรณ์
โหมดการทำงานของระบบควบคุม อุปกรณ์ทดสอบแรงดึงและแรงหมุนสําหรับสถานีชาร์จ
การควบคุมอัตโนมัติ PLC, การทำงานบนหน้าจอสัมผัส โหมดไดรฟ์
ไฟฟ้า การใช้แรงดึง
ตรงตามข้อกำหนด 160N, 200N, 240N, 250N, 500N โดยการซ้อนน้ำหนัก การใช้แรงบิด
ตรงตามข้อกำหนด 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m โดยการซ้อนน้ำหนัก ล้อแรงบิด
R100mm(Ф200mm) ±0.5mm ความถี่ในการดึง
1 ครั้ง/วินาที เวลาดึงจริงถูกตรวจจับโดยสัญญาณไฟฟ้า รอบการดึง
1-999999 รอบ สามารถตั้งค่าล่วงหน้าได้ ค่าเริ่มต้นคือ 100±1 รอบ เวลาในการใช้แรงบิด
0-99H59M59S สามารถตั้งค่าล่วงหน้าได้ การป้องกันไฟดับ
พร้อมฟังก์ชันหน่วยความจำการจัดเก็บข้อมูลเมื่อไฟดับ ตัวยึด
แคลมป์อเนกประสงค์ หนึ่งชุด รายละเอียด





อุปกรณ์ทดสอบแรงดึงและแรงหมุนสําหรับสถานีชาร์จอุปกรณ์ทดสอบแรงดึงและแรงหมุนสําหรับสถานีชาร์จ
