เครื่องทดสอบความแข็งแรงทางกลของปลั๊กเครื่องทดสอบการขับขี่ของยานพาหนะ IEC 62196-1
มาตรฐานและข้อกำหนดที่สอดคล้อง
เครื่องนี้สอดคล้องกับ IEC 62196-1:2022 ข้อ 33 และ IEC 62752:2016 ข้อ 9.34 อย่างเคร่งครัด ทำให้เหมาะสำหรับการทดสอบปลั๊กชาร์จ EV, ซ็อกเก็ต และขั้วต่อระดับพื้นดินอื่นๆ ภายใต้แรงกดทับจากยางรถยนต์จริง
ภาพรวมผลิตภัณฑ์
อุปกรณ์ทดสอบใช้เพื่อตรวจสอบว่าปลั๊กหรือขั้วต่อยานพาหนะมีความทนทานต่อความเสียหายจากการถูกรถยนต์ขับทับหรือไม่ เว้นแต่จะมีระบบจัดการสายเคเบิลที่ป้องกันไม่ให้อุปกรณ์เสริมวางอยู่บนพื้นดิน ซึ่งกำหนดโดย IEC 62196-1:2022 ข้อ 33, IEC 62752:2016 ข้อ 9.34 เป็นต้น
อุปกรณ์เสริมที่ต่อสายด้วยสายเคเบิลขนาดเล็กที่สุดของประเภทที่ผู้ผลิตแนะนำ จะต้องวางบนพื้นคอนกรีตในตำแหน่งพักปกติใดๆ แรงกดทับ (5000±250) N หรือ (11000±550) N จะต้องถูกนำไปใช้โดยยางรถยนต์ทั่วไป P225/75R15 หรือยางเทียบเท่าที่เหมาะสมกับน้ำหนักบรรทุก ติดตั้งบนขอบล้อเหล็กและเติมลมให้มีแรงดัน (2.2±0.1) บาร์ ล้อจะถูกกลิ้งทับขั้วต่อยานพาหนะหรือปลั๊กด้วยความเร็ว (8±2) กม./ชม. อุปกรณ์เสริมจะต้องวางในตำแหน่งพักตามธรรมชาติก่อนที่จะใช้แรงในทิศทางที่แตกต่างกันสำหรับแต่ละตัวอย่าง อุปกรณ์เสริมที่อยู่ระหว่างการทดสอบจะต้องถูกยึดหรือบล็อกในตำแหน่งคงที่เพื่อไม่ให้เคลื่อนที่อย่างมากในระหว่างการใช้แรง ห้ามใช้แรงกับหมุดที่ยื่นออกมา
พารามิเตอร์ทางเทคนิค
|
รายการ |
ข้อมูลจำเพาะ |
|---|---|
| รุ่น | SNQC1010 |
| มาตรฐานการทดสอบ | IEC 62196-1:2022 ข้อ 33; IEC 62752:2016 ข้อ 9.34 |
| ตัวเลือกแรงทดสอบ | A. 5000±250 N, B. 11000±550 N |
| ความเร็วในการกลิ้ง | 8±2 กม./ชม., ปรับได้ |
| วิธีการขับเคลื่อน | มอเตอร์ + เฟืองหนอน + โมดูลมอเตอร์เชิงเส้น |
| ระยะชัก | 0–2.0 เมตร |

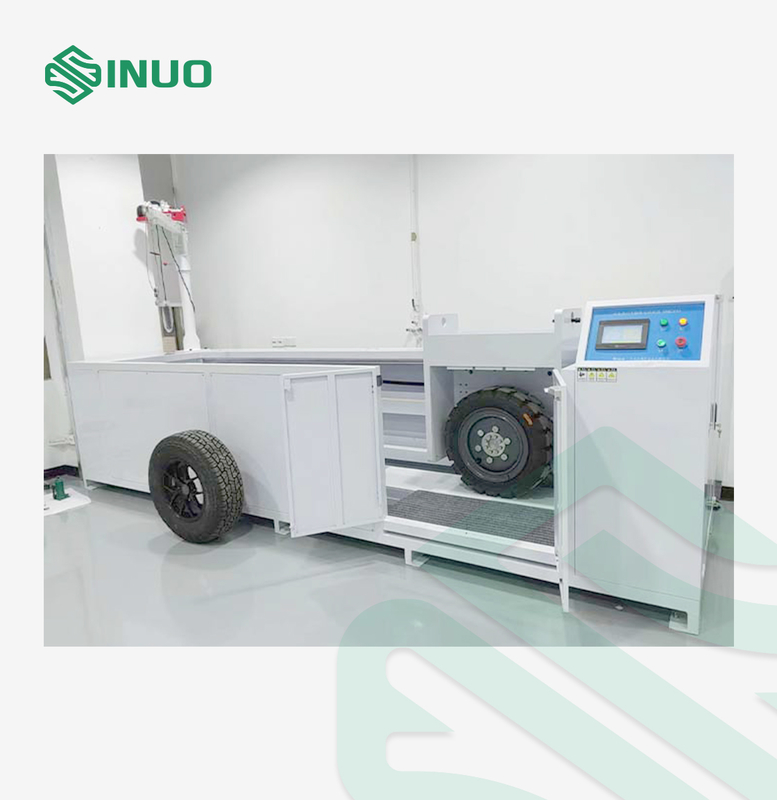

| ระบบควบคุม | ระบบ PLC ภาษาอังกฤษพร้อมจอแสดงผลหน้าจอสัมผัสขนาด 7" |
| โหมดการทำงาน | ควบคุมด้วยตนเองและควบคุมด้วยโปรแกรม |
| การปรับแรง | โดยน้ำหนัก (ปรับได้ผ่านเครนแบบยื่น, 5000–11000 N) |

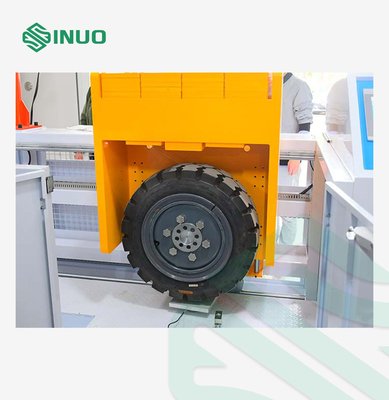

| รวมยาง | ยาง P225/75 R15 (สำหรับ 5000 N) และยางสำหรับน้ำหนักบรรทุก 11000 N ทั้งคู่มีขอบล้อเหล็ก |
| แรงดันลมยาง | 220±10 kPa |

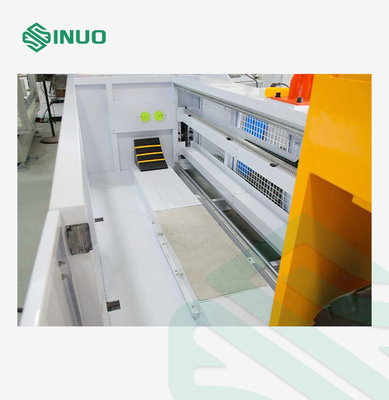

| แผ่นฐาน | จำลองพื้นซีเมนต์/คอนกรีตพร้อมตัวยึดตัวอย่าง |
| ระบบเบรก | การลดความเร็วทางกลในตัวเพื่อป้องกันการกระแทกอย่างรุนแรง |

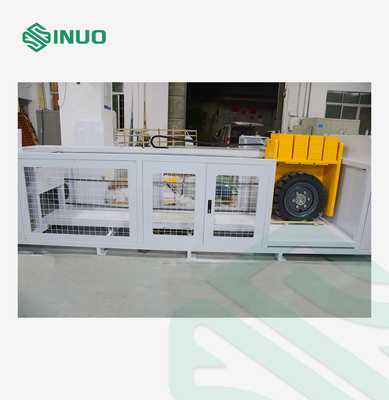

| คุณสมบัติด้านความปลอดภัย | รั้วป้องกัน, ป้องกันการรั่วไหล, ป้องกันการโอเวอร์โหลดของมอเตอร์ |
| แหล่งจ่ายไฟ | AC 380V ±10%, 50Hz |
| ขนาด (ยาว x กว้าง x สูง) | ประมาณ 4700 × 1300 × 3000 มม. |
| น้ำหนัก | ประมาณ 2400 กก. |
