| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN553-EV220H100VCS5X-4 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 1 ชุด/เดือน |

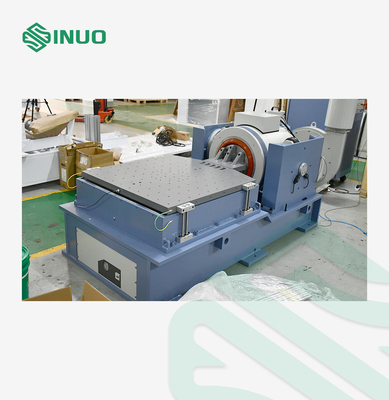

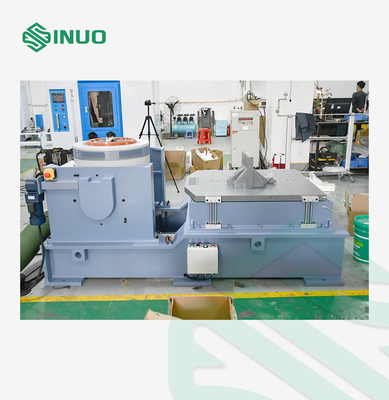

การทดสอบสั่นสั่นของสิ่งแวดล้อม ระบบทดสอบสั่นสั่นของแบตเตอรี่ Shaker 3000Hz
ภาพรวมของอุปกรณ์
การสกรีนความเครียดต่อสิ่งแวดล้อม (DCS) มีประสิทธิภาพสูงในการกําจัดความบกพร่องของผลิตภัณฑ์มันกลายเป็นอาวุธมหัศจรรย์ ในการค้นหาความบกพร่องในการออกแบบผลิตภัณฑ์ เพื่อบรรลุการเพิ่มความน่าเชื่อถือ; ในระยะการผลิต มันกลายเป็นหนทางสําคัญในการลดต้นทุนการผลิต และสร้างผลิตภัณฑ์ที่ดี
โครงการ DCS จะถูกนําไปใช้ในระหว่างการพัฒนาและการผลิตสินค้า ซึ่งสามารถปรับปรุงความน่าเชื่อถือของสินค้าและลดต้นทุนการบํารุงรักษาได้มากการใช้ DCS ในระหว่างการพัฒนาสามารถประหยัดเวลาและค่าใช้จ่ายในการทดสอบได้มาก, โดยกําจัดหรือลดความบกพร่องที่ซ่อนอยู่ก่อนการทดสอบ ประโยชน์สําหรับผู้ผลิตประกอบด้วยเพื่อกําจัดปัญหาความน่าเชื่อถือจากผลิตภัณฑ์และกระบวนการ, ลดต้นทุนการผลิตและประหยัดทรัพยากร
การทดสอบการสั่นสะเทือนสามารถนําไปใช้ในการค้นหาการล้มเหลวของแบตเตอรี่ในระยะแรก, การจําลองการประเมินสภาพการทํางานจริงและการทดสอบความแข็งแรงของโครงสร้างระดับการใช้งานที่กว้าง, ผลการทดสอบที่น่าทึ่งและน่าเชื่อถือ เป็นการทดสอบสั่นสะเทือนเฉพาะแบตเตอรี่ที่เหมาะสมสําหรับผู้ผลิตแบตเตอรี่, ฝ่ายตรวจสอบคุณภาพและสถาบันวิจัยมันเหมาะสําหรับการทดสอบการสั่นของชนิดต่าง ๆ ของเซลล์เดียวและแพ็คแบตเตอรี่ เช่นการชาร์จสมบัติ, ไอนลิเดียม, นิเคิล-โลหะไฮดริด, นิเคิล-แคดมิอุม, โลหะ-กรด, และ นิเคิล-โลหะไฮดริด
การทดสอบการสั่นสะเทือนยังสามารถใช้ในการทดสอบความเหนื่อยของผลิตภัณฑ์เพื่อการประเมินอายุการใช้ของผลิตภัณฑ์
ปริมาตรเทคนิค
| A20S34 เครื่องหวั่นไฟฟ้า | ||
| พลังที่ผลิต | ไซน์ (Pk) | 2400 kgf |
| อัตราสุ่ม (Rms) | 2200 kgf @ISO5344 | |
| โชค (Pk) | 4400 kgf @ 6ms | |
| ความถี่ที่ใช้ได้ (เฉพาะอุปกรณ์กั้น) | 1-3,000Hz | |
| ความแรงขยับสูงสุด (Peak-Peak): การทํางานต่อเนื่อง/การกระแทก | 51 มม/60 มม | |
| ความเร็วสูงสุด | 2.0 m/s | |
| ความเร่งสูงสุด | 100 กรัม | |
| ความถี่การสะท้อนพื้นฐาน (นามinali, Bare Table) | 2900Hz ± 5% | |
| นามสัญลักษณ์ของกระแส | 500 น.ม. | |
| ความถี่ธรรมชาติของการแขวนตัว (แกนแรงผลัก) | ต่ํากว่า 3 Hz | |
| นามสกุลของเครื่องปรับกําลัง | 24 กิโลกรัม | |
| กว้างของอ้อม | 340 มม. | |
| การสนับสนุนภาระตั้ง | 400 กิโลกรัม | |
| จุดแนบภาระ (มาตรฐาน) | 16 สแตนเลส M10 | |
| สายไฟฟ้าที่ระบุกําลังปัจจุบัน @ โวลเตชั่น (DC) สายไฟฟ้าเย็น | 14a@DC515V | |
| 35a@DC270V | ||
| ความต้านทานโค้ลสนาม R20 | 14.8 Ω X 2 = 196.4 Ω DC515v | |
| 4.2 Ω X 2 = 8.4 Ω DC270v | ||
| ความต้านทานในการแยก drive coil กับ armature | > 10MΩ | |
|
ความต้านทานในการแยก drive coil กับ Shaker ร่างกาย |
> 10MΩ | |
| ความหนาแน่นของการไหลเวียนกับโค้ล degauss | 10 gauss @ 110 mm เหนือโต๊ะ | |
| LA20K เครื่องเสริมพลังงาน (ดูคู่มือเครื่องเสริมพลังงานสําหรับรายละเอียด) | ||
| ความจุผลิต | 24 kVA | |
|
เครื่องขยายความถี่ (รูปแบบไซน์, ความจุต่อต้าน) |
พลังงานเต็มจาก 5 Hz ถึง 3000 Hz 3 dB ที่ 4000 Hz กับความชัน 6 dB/Octave |
|
| การบิดเบือน (ในอัตราการออกเสียง) | จาก 5 Hz ถึง 3000 Hz ต่ํากว่า 1% | |
| อัตราส่วนสัญญาณ - เสียง | มากกว่า 65 dB | |
| ความมั่นคงของ DC | ต่ํากว่า 0.05% ของความแรงดันออกเต็มกับการเปลี่ยนแปลงความแรงดันสาย 10% | |
| ความต้องการไฟฟ้า | 380V/50Hz 3 ขั้นตอน | |
| ไดรฟ์ input | 1.5 Vrms เป็น 10 K Ohm สําหรับผลิตเต็ม | |
| พลังการเข้า |
380VAC, 50 Hz, 3 Phase 42kVA ไม่รวม 10kVA สําหรับมอเตอร์ลมเย็น |
|
| การทดสอบการทดลองไซน์ 160 Hz | 195Arms/45.1Vrms @ 100 กรัม | |
