ISO20653 อุปกรณ์การทดสอบกันน้ําแบบเปิดระบายน้ําแรงดันสูง IPX9K

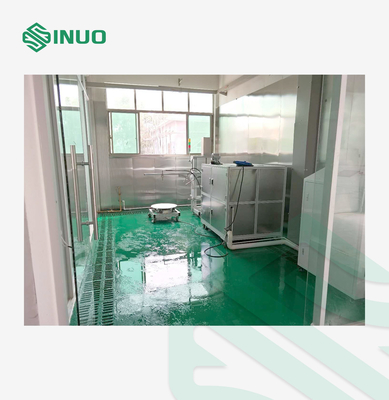

• การจัดวางสถานที่: พื้นที่ที่กําหนดไว้สําหรับการติดตั้งควรมีขนาด 6m (W) × 4.5m (D) × 3m (H) ผู้ใช้บริการรับผิดชอบในการสร้างห้องแก้วและระบบระบายน้ําตามรายละเอียด

• ความต้องการในการกันน้ํา:

  • ห้องต้องมีระบบกันน้ําครบวงจร
  • พื้นพื้นควรถูกปกคลุมด้วยกระเบื้องที่ไม่สลิดคุณภาพสูง เพื่อให้มั่นคงในการติดตั้งด้วยบอลท์ และให้ความคุ้มกันต่อน้ําและป้องกันการรั่วไหล
  • ผนังและเพดานยังต้องกันน้ําเพื่อป้องกันการรั่วไหล

• รายละเอียดของช่องระบายน้ํา

  • ช่องระบายน้ําขนาด 200mm (W) × 200mm (D) ควรติดตั้งรอบห้อง
  • ระยะน้ําท่วมต้องชันในปลายหนึ่งเพื่อการระบายน้ําที่มีประสิทธิภาพ โดยให้ความลึกในการออกอยู่ในระดับ 200 มม.
  • พื้นผิวควรถูกเคลือบด้วยแผ่นซีเมนต์หรือแผ่นเหล็กไร้ขัด เพื่อความทนทาน

• การเชื่อมต่ออุปกรณ์บริการ:

  • ผู้ใช้จะต้องติดตั้งอินเตอร์เฟซที่จําเป็นก่อนสําหรับการจําหน่ายพลังงาน การเข้าและออกของน้ํา และท่อท่อก๊าซระหว่างการก่อสร้างห้อง เพื่อให้แน่ใจว่ามีการบูรณาการอย่างต่อเนื่องกับอุปกรณ์

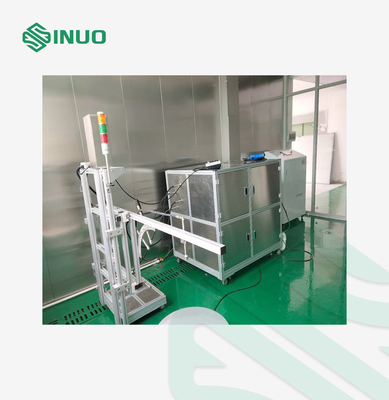

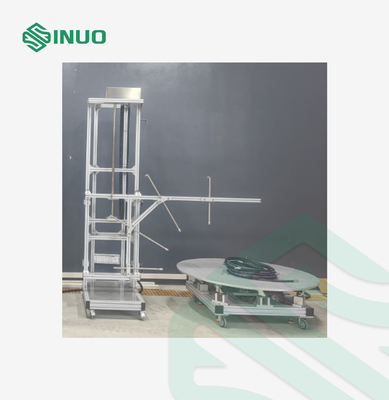

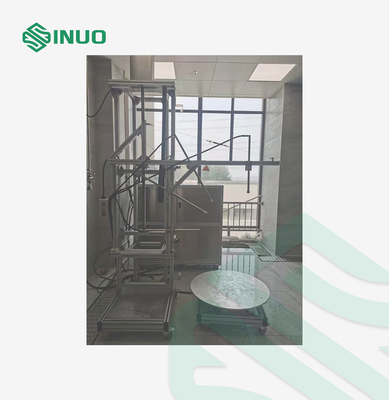

ระบบมีเครื่องปรับระดับความละเอียด 2 ตัว ตั้งไว้ในตําแหน่งยุทธศาสตร์เพื่อให้ครอบคลุมอย่างครบถ้วน

• ช่องฉีดบน (ตั้ง): ติดตั้งอยู่ด้านบนเพื่อฉีดตรงกับพื้นผิวบนของตัวอย่าง
• ด้านล่าง (แนวราบ): ตั้งอยู่ด้านล่าง เพื่อเป้าหมายพื้นผิวรอบตัวของตัวอย่าง

เส้นทางการฉีดตามเส้นทางทรง S เพื่อให้แน่ใจว่าการครอบคลุมเป็นรูปแบบเดียวกันและครบถ้วนการอํานวยความสะดวกในการฉีดน้ํา 5 ด้านเพื่อการทดสอบครบวงจร.

(1) ด้านบนและ 5 ด้านบนของตัวอย่างทดสอบจะถูกฉีดน้ําในลําดับ

(2) เมื่อเปลือกถูกทดสอบในการทดสอบ a) และการทดสอบ b) อุณหภูมิของน้ําควรถูกรักษาอยู่ที่ (80±5) °C

(3) สําหรับห้องขนาดเล็ก (ขนาดสูงสุด ≤ 250 มม): ควรติดตั้งห้องบนอุปกรณ์ทดสอบ ความเร็วหมุน: (5±1) r/min มุมฉีด: 0°, 30°, 60°, 90°เวลาในการทดสอบสําหรับตําแหน่งแต่ละอันคือ 30 วินาที.

(4) สําหรับห้องพักขนาดใหญ่ (ขนาดสูงสุด ≥ 250 มิลลิเมตร): ห้องพักควรติดตั้งตามการใช้งานที่กําหนดไว้ ด้านนอกทั้งหมดของห้องพักจะถูกฉีดสเปรย์จากทุกทิศทางเพื่อครอบคลุมพื้นผิวทั้งหมดของห้อง.มุมฉีดควรรับตรงกับพื้นผิวฉีดได้มากที่สุด ระยะระหว่างช่องฉีดและตัวอย่างในการทดสอบภายใต้สภาพการทดสอบคือ (175 ± 25) มิลลิเมตร อย่างน้อย 3 นาที
