| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4423 |
| ขั้นต่ำ: | 1 |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

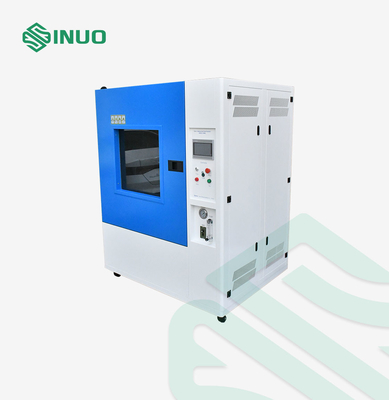

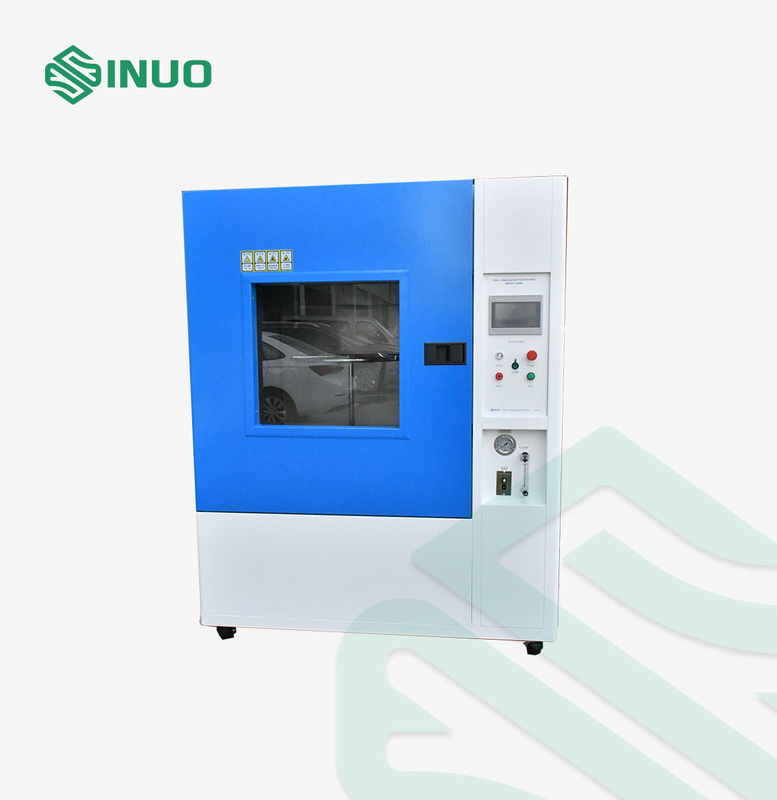

DO-160G อิเล็กทรอนิกส์การบินพลเรือน ช่องทดสอบกันน้ํา
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
สอดคล้องกับ RTCA DO-160F สภาพแวดล้อมและวิธีการทดสอบสําหรับอุปกรณ์ในอากาศ ตอนที่ 26 ไฟและความสามารถเผาไหม้
ภาพรวมสินค้า
วัตถุประสงค์ของการทดสอบ: เพื่อตรวจสอบว่าอุปกรณ์เครื่องบินชนิด W สามารถรับประกันผลงานที่ดีของอุปกรณ์และส่วนประกอบในสภาพแวดล้อมที่ระบายน้ําเป้าหมายคือการตรวจสอบผลการป้องกันของเปลือกของผลิตภัณฑ์.
หลักการการทดสอบ: การระบายน้ําจะมั่นใจว่าจะตอบสนองความต้องการแบบมาตรฐานของ 140 ลิตร/เมตร2/ชั่วโมง โดยควบคุมการไหลของน้ําอุปกรณ์การทดสอบสามารถผลิตการไหลของน้ําที่เท่าเทียมกันบนพื้นผิวทั้งหมดของเปลือกตัวอย่าง.
โครงสร้างและลักษณะของอุปกรณ์: การระบายน้ําจะประกันให้ตรงกับความต้องการมาตรฐาน 140L/m2/h โดยควบคุมการไหลของน้ําอุปกรณ์การทดสอบสามารถผลิตการไหลของน้ําที่เท่าเทียมกันบนพื้นผิวทั้งหมดของเปลือกตัวอย่าง.
ปริมาตรเทคนิค
พลังงานไฟฟ้า: AC220V±5%, 50/60Hz
สภาพแวดล้อมการใช้งาน: อุณหภูมิ 15-35°C, ความชื้นสัมพัทธ์ 25%-75%, ความดันชั้นบรรยากาศ 86~106kpa (860mbar-1060mbar), ดินเรียบ, ไฟสว่าง, เครื่องปรับการรั่วน้ํา (หรือซ็อต)ปัจจัยการเข้าน้ําและการระบายน้ําที่ดี
แหล่งน้ํา: น้ําสะอาดหรือน้ําฉีดที่ไม่มีสารสกปรก พร้อมอุปกรณ์ทําความสะอาดและกรองน้ํา
| Cการควบคุมและการดําเนินงาน | ระบบควบคุม PLC และจอสัมผัส |

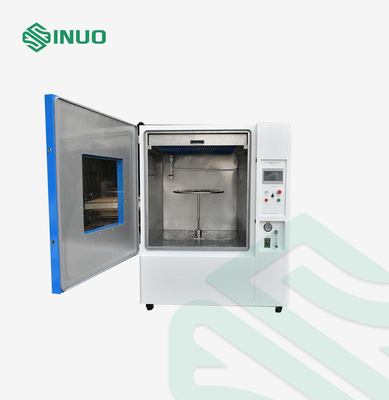

| ขนาดภายในและภายนอกกล่อง | กล่องภายใน WDH = 1000×1000mm × 1000mm, กล่องภายนอก WDH = 1280×2050mm × 2150mm |
| พื้นที่ทดสอบการไหล | WD=800×800mm ขนาดอื่น ๆ สามารถปรับแต่งได้ |
| ความสูงของน้ําตก | ระยะทางระหว่างเข็มและตัวอย่างคือ 0-500mm โดยการปรับความสูงของ turntable หรือยกตัวอย่าง |
| ความเร็วการไหลน้ํา (ระบายน้ํา) | 140L/m2/h ปรับอัตโนมัติ อ้างอิงไปยังรูปแบบมาตรฐาน A อุปกรณ์ใช้เครื่องวัดการไหลผ่านอิเล็กทรอนิกส์เพื่อควบคุมปริมาณน้ําที่ฉีดเข้าไปในถังน้ําเพื่อให้การออกน้ําจากเข็มตรงกับความต้องการมาตรฐาน |
| สัญลักษณ์แผน | |

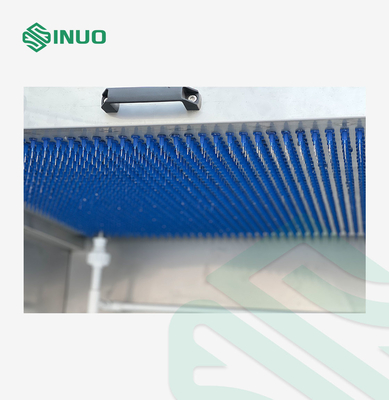

| กว้างของหลุมขีดขีดของตู้ฝน | 0.33mm±0.01mm |
| ระยะระยะของหลุมระบาย |
25mm × 25mm การจัดเรียงเมทริกซ์
|
| ติดตามอุณหภูมิของของเหลว ติดตามอุณหภูมิของสภาพแวดล้อม | อุปกรณ์มีเทอร์โมสแตตที่สามารถทําความร้อนตัวอย่าง ให้อุณหภูมิตัวอย่างสูงกว่าอุณหภูมิน้ําอย่างน้อย 10 °Cปริมาตรอุณหภูมิจํากัดตาม JJF1101- ให้แน่ใจว่าอุณหภูมิในห้องทดลอง |
| สถานที่ของกล่องระบายน้ํา | ตั้งอยู่บนด้านบนของกล่องภายใน ตําแหน่งคงที่ |
| เวลาทดสอบ | 0-99.9 นาที สามารถตั้งค่าได้ |
| วัสดุกล่อง | กล่องภายในทําจากสแตนเลส SUS304 |
| ระบบไหลเวียนน้ํา | ช่องเข้าน้ํามีอุปกรณ์กรองทําความสะอาด และน้ําที่ไหลลงจากการทดสอบจะรวบรวมไปในถังน้ําโดยอัตโนมัติผ่านชาสีและสามารถนําไปนํากลับไปใช้ใหม่ได้ |
| การป้องกันความปลอดภัย | การป้องกันลําดับเฟส การป้องกันการรั่วไหล การป้องกันการขาดน้ํา การป้องกันผิดปกติ |
