| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4415 |
| ขั้นต่ำ: | 1 |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |
IEC60529 อุปกรณ์ทดสอบการฉีดสําหรับสถานีชาร์จและสินค้าขนาดใหญ่
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
สอดคล้องกับ IEC60529:2001เป็นต้น
ภาพรวมสินค้า

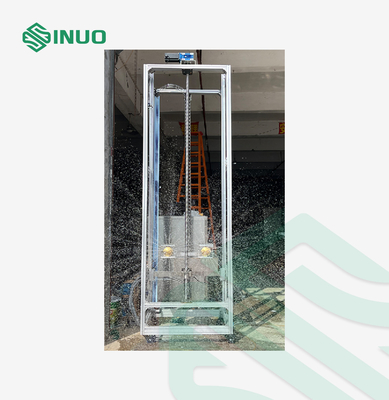

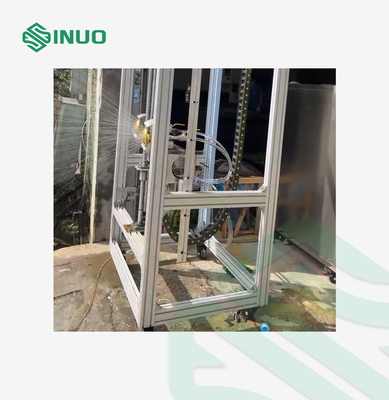

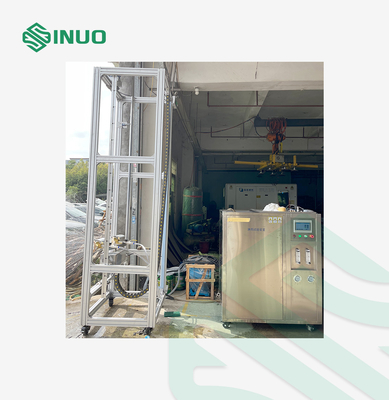

ผลิตภัณฑ์ที่ทดสอบจะถูกวางในพื้นที่เปิดภายนอกสําหรับการทดสอบการฉีดระดับ IPX3-4 การทดสอบ IPX3 หรือ IPX4 สามารถเลือกได้ตามสถานการณ์จริงของผลิตภัณฑ์อุปกรณ์แบ่งออกเป็นการรวมรวม (การควบคุม, ถังน้ํา, ปั๊มน้ําและโครงสร้างยก), ทั้งหมดที่ประกอบในอุปกรณ์เคลื่อนย้าย, ท่อน้ําและสายไฟฟ้าจะถูกลากหลังอุปกรณ์เคลื่อนย้ายระหว่างการทดสอบรากเคลื่อนที่ได้รับการจัดสรรด้วยหัว sprinkler สอง pcs, และแต่ละหัวเครื่องฉีดมีเครื่องควบคุมวาล์ว ระยะทางระหว่างช่องฉีดและตัวอย่างถูกเคลื่อนย้ายด้วยมือ และกระดานฉีดถูกผลักไปข้างหน้าด้วยมือกรอบสเปรย์สามารถย้ายขึ้นและลงความสูงของระยะที่เคลื่อนย้ายขึ้นและลงคือ 400-3000 มม (ความสูงการฉีดสูงสุดคือ 2700 มม) มุมฉีดสามารถปรับ (0- ± 45 °)อัตราการไหลของน้ําสเปรย์ถูกปรับโดยวาล์ว (การปรับมือ) และแสดงโดยเครื่องวัดการไหลของแม่เหล็กไฟฟ้า. ระหว่างการทดสอบ (เวลาทดสอบ, ความเร็วการทํางานขึ้นและลง, ความเร็วการทํางานขึ้นและลง, มุมสเปรย์) สามารถตั้งค่าบนจอสัมผัส
ปริมาตรเทคนิค
| การใช้งาน | เหมาะสําหรับการทดสอบ IPX3/IPX4 ของสินค้าขนาดใหญ่ |
| ช่องเปิด | Ø0.5 มม. |
|
จํานวนหลุม |
121 ชิ้น ((มีรูกลางหนึ่งวงกลมภายในสองวงกลมของ 24 ชิ้นมีมุมรวม 30 ° และวงกลมภายนอกสี่วงกลมของ 96 ชิ้นมีมุมรวม 15 °) |
| กว้างกลมของกระปุก | Sf75.5 |
|
โครงสร้าง |
โดยใช้โครงสร้างเบฟล์ถอดได้, เบฟล์ถูกติดตั้งในระหว่างการทดสอบ IPX3 และถอดออกในระหว่างการทดสอบ IPX4; มันเป็นเบฟล์อลูมิเนียม, เป็นน้ําหนักตรงกันของสแตนเลส. |
| เวลาทดสอบ | ไม่ต่ํากว่า 3 นาที (1 นาที/m2) ผู้ใช้สามารถกําหนดเวลา (การควบคุมระบบควบคุม) |
| ความดันน้ํา | 150kpa ผู้ใช้สามารถตั้งความดัน (ควบคุมโดยระบบควบคุม) |
| มิติของเรคฉีด | 900mm*800mm*3000mm ((L*W*H) |
| ระยะการยก | 400mm-2700mm (สามารถตั้ง) |
| ความเร็วในการยก | 0-150mm/S (สามารถตั้ง) |
| ระยะมุมฉีด | ± 45° (สามารถตั้งค่าได้) |
| พื้นที่ใช้งาน | เหมาะสําหรับ IPX3, IPX4 การฉีดน้ําจากช่องฉีด และการควบคุมอัตโนมัติของอุปกรณ์กันน้ําทั้งหมด |
| วิถีทางการจําหน่ายน้ํา | จําหน่ายน้ําระบายตลอดเวลา |
| ความจุของถังน้ํา | ≤ 80L |
| อุณหภูมิน้ําทดสอบ | อุณหภูมิห้อง |
| การไหล | |
| กระบวนการควบคุมปริมาณน้ํา | วาล์วถูกปรับด้วยมือ เครื่องวัดระบายน้ําจะอ่านอัตราการไหล และอัตราการไหลจะแสดงบนจอสัมผัส |
| ระยะการไหล | 12.5 ลิตร/นาที (แต่ละตัว) |
| ความแม่นยําของการไหล | ± 0.5 ลิตร/นาที |
| เครื่องวัดกระแส | XYDL-DN15 เครื่องวัดกระแสไฟฟ้าแม่เหล็ก |
| ปั๊มน้ํา | ปั๊มหลุดศูนย์กลางจากเหล็กไร้ขัด; |

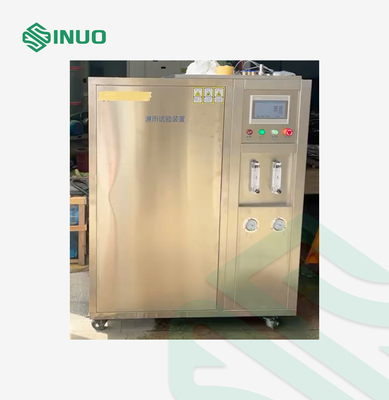

| ตู้ควบคุม | |
| การตรวจจับการไหล | เครื่องวัดกระแสไฟฟ้าแม่เหล็ก สัญญาณกระแสกลับ |
| การตั้งค่าการไหล | การปรับด้วยมือ |
| เครื่องควบคุม | Delta PLC |
| หน้าจอสัมผัส | เดลต้า |
| ฟังก์ชันควบคุม | จําหน่ายน้ําระบายต่อเนื่อง การควบคุมเวลาทดสอบ การควบคุมความเร็วการทํางานขึ้นและลง การควบคุมระยะทางการทํางานขึ้นและลง การควบคุมมุมการฉีด |
| ฟังก์ชันป้องกัน | ป้องกันการรั่วไหล ป้องกันการอุดหนุน ป้องกันการตัดสั้น |
| ส่วนประกอบไฟฟ้า | ใช้แบรนด์ที่รู้จักดี (Schneider, Izumi, Omron) เป็นต้น |
| คนทํางานด้านสายไฟ | สอดคล้องกับมาตรฐานแห่งชาติ การวางแผนแผ่นไฟฟ้าเป็นที่เหมาะสม การเชื่อมไฟมั่นคง และการติดป้ายชัดเจน |
