| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | สส886 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 1 ชุด/เดือน |

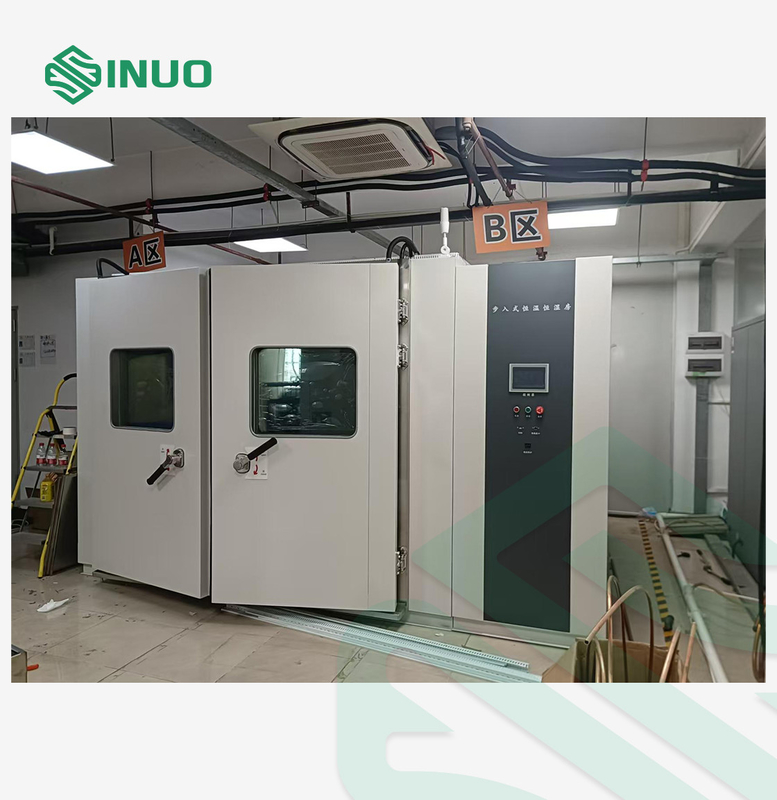

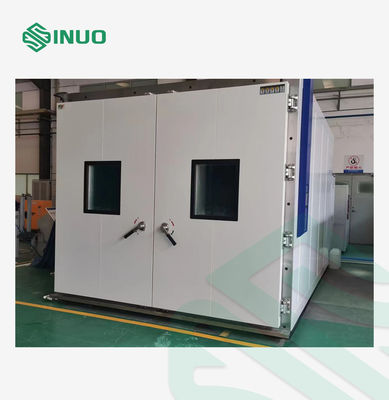

ห้องทดสอบสิ่งแวดล้อมแบบเดินเข้า IEC 60068 ห้องทดสอบอุณหภูมิและความชื้น
ปฏิบัติตามมาตรฐานและข้อกำหนด
IEC60068-2-1:2007 “การทดสอบสิ่งแวดล้อม - ส่วนที่ 2-1: การทดสอบ - การทดสอบ A: ความเย็น, IDT”
IEC60068-2-2:2007 “การทดสอบสิ่งแวดล้อม - ส่วนที่ 2-1: การทดสอบ - การทดสอบ B - ความร้อนแห้ง, IDT”
IEC60068-2-30:2005 “การทดสอบสิ่งแวดล้อม - ส่วนที่ 2-30: การทดสอบ - การทดสอบ Db: ความร้อนชื้น, วงจร (วงจร 12 ชั่วโมง+12 ชั่วโมง), IDT”
IEC60068-2-78:2012 “การทดสอบสิ่งแวดล้อม - ส่วนที่ 2-78: การทดสอบ - ห้องทดสอบ: ความร้อนชื้น สภาวะคงที่ IDT”
ภาพรวมอุปกรณ์
ห้องทดสอบอุณหภูมิและความชื้นคงที่แบบวอล์กอินเหมาะสำหรับการทดสอบประสิทธิภาพด้านความปลอดภัย การทดสอบความน่าเชื่อถือ การทดสอบการคัดกรองผลิตภัณฑ์ ฯลฯ ของส่วนประกอบอิเล็กทรอนิกส์ ในเวลาเดียวกัน การทดสอบเหล่านี้ยังช่วยปรับปรุงความน่าเชื่อถือของผลิตภัณฑ์และดำเนินการควบคุมคุณภาพของผลิตภัณฑ์อีกด้วย
ห้องทดสอบอุณหภูมิและความชื้นคงที่แบบวอล์กอินเป็นอุปกรณ์ทดสอบที่จำเป็นในสาขาการบิน ยานยนต์ เครื่องใช้ในบ้าน การวิจัยทางวิทยาศาสตร์ ฯลฯ ช่วงตัวอย่าง: ไฟฟ้า อิเล็กทรอนิกส์ เซมิคอนดักเตอร์ การสื่อสาร ออปโตอิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า เครื่องใช้ไฟฟ้าในรถยนต์ วัสดุ และผลิตภัณฑ์อื่น ๆ อุปกรณ์นี้ใช้เพื่อประเมินและกำหนดพารามิเตอร์ ประสิทธิภาพ และความสามารถในการปรับตัวของตัวอย่างข้างต้นหลังจากการทดสอบอุณหภูมิและความชื้นสูงและต่ำพร้อมการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็วในสภาพแวดล้อมอุณหภูมิ
เหมาะสำหรับโรงเรียน โรงงาน อุตสาหกรรมการทหาร งานวิจัยและการพัฒนา และหน่วยงานอื่นๆ
| ปริมาตรและขนาด | |||||
| ปริมาณที่มีประสิทธิภาพ | 8นาที3 | 12 เมตร3 | 48 เมตร3 | 60 เมตร3 | กำหนดเอง |
|
ขนาดกล่องภายใน |
กว้าง: 2000 มม. สูง: 2000 มม. ลึก : 2000 มม. |
กว้าง: 2000 มม. สูง: 2000 มม. ลึก : 3000 มม. |
กว้าง: 4000 มม. สูง: 3000 มม. ลึก : 4000 มม. |
กว้าง: 5000 มม. สูง: 3000 มม. ลึก : 4000 มม. |
สามารถปรับแต่งขนาดตามต้องการได้ |
|
ขนาดภายนอกโดยประมาณ |
กว้าง: 3000 มม. สูง: 2530 มม. ลึก: 2630 มม. |
กว้าง: 2560 มม. สูง: 2950 มม. ลึก : 4000 มม. |
กว้าง: 4700 มม. สูง: 3200 มม. ลึก: 5,000 มม. |
กว้าง: 5700 มม. สูง: 3200 มม. ลึก: 5,000 มม. |
ขึ้นอยู่กับการออกแบบจริง |
พารามิเตอร์ทางเทคนิค
| ผลงาน | (อุณหภูมิแวดล้อม -5℃~+28℃, สภาวะไม่มีโหลด) | |
| ช่วงอุณหภูมิ |
-40℃~+120℃ หรือสามารถปรับแต่งได้ (อุณหภูมิทดสอบสูงสุด: 80℃, 100℃, 120℃, 150℃; อุณหภูมิทดสอบต่ำสุด อุณหภูมิ: -60℃, -40℃, -20℃, 0℃ เป็นตัวเลือก) |
|
| อัตราความร้อน | -40℃~+120℃ ประมาณ 2～3℃/นาที (ไม่มีโหลด ค่าเฉลี่ย) | |
| อัตราการทำความเย็น | +120℃~-40℃ ประมาณ 0.7～1℃/นาที (ไม่มีโหลด ค่าเฉลี่ย) | |
| ความแม่นยำของความละเอียด | 0.01℃ |
ข้อมูลที่วัดภายใต้สภาวะไม่มีโหลด |
| ความผันผวนของอุณหภูมิ | ±0.5℃ | |
| ความเบี่ยงเบนของอุณหภูมิ | ±2.0℃ | |
| ช่วงความชื้น | ความชื้นสัมพัทธ์ 20%～98% | |
| ความเบี่ยงเบนของความชื้น |
ต่ำกว่า 75%RH: ≤±5.0%RH ความชื้นสัมพัทธ์สูงกว่า 75%: ≤+2/-3%RH |
|
| ความผันผวนของความชื้น | ความชื้นสัมพัทธ์ ≤±2.0% | |
| แผนภาพช่วงความสามารถในการควบคุมอุณหภูมิและความชื้น | |
|
| แหล่งจ่ายไฟ | AC3￠5W 380V 50/60Hz (R, STN สามเฟส ห้าสายบวกสายดิน) (ความผันผวนของแรงดันไฟฟ้า ≤ ±10%) | |
| พลัง | อุปกรณ์มีกำลังไฟฟ้ารวมประมาณ 25 กิโลวัตต์ | |
| เสียงรบกวน | วัดตาม GB/T14623-2008 ระดับเสียงคือ ≤75dB (อุปกรณ์ตรวจจับเสียงวัดที่ระยะห่าง 1 เมตรจากประตูอุปกรณ์) | |
| มาตรฐาน |
IEC60068-2-1:2007 “การทดสอบสิ่งแวดล้อม - ส่วนที่ 2-1: การทดสอบ - การทดสอบ A: ความเย็น, IDT” IEC60068-2-2:2007 “การทดสอบสิ่งแวดล้อม - ส่วนที่ 2-1: การทดสอบ - การทดสอบ B - ความร้อนแห้ง, IDT” IEC60068-2-78:2012 “การทดสอบสิ่งแวดล้อม - ส่วนที่ 2-78: การทดสอบ - ห้องทดสอบ: ความร้อนชื้น สภาวะคงที่ IDT” IEC60068-2-30:2005 “การทดสอบสิ่งแวดล้อม - ส่วนที่ 2-30: การทดสอบ - การทดสอบ Db: ความร้อนชื้น, วงจร (วงจร 12 ชั่วโมง+12 ชั่วโมง), IDT” |
|
| การออกแบบประหยัดพลังงาน | ระบบควบคุมใช้ PLC (Programmable Logic Controller) เงื่อนไขการทำงานของตู้เย็นจะปรับโดยอัตโนมัติตามเงื่อนไขการทดสอบ ระบบทำความเย็นสามารถปรับกำลังไฟได้ตามขนาดของโหลด นอกจากนี้ยังมีเทคโนโลยีควบคุมพลังงานของคอมเพรสเซอร์ ซึ่งช่วยให้ประหยัดพลังงานได้อย่างยอดเยี่ยม | |
| วิธีการทำความเย็น | อุปกรณ์นี้ใช้ระบบระบายความร้อนด้วยน้ำ | |
| วัสดุโครงสร้าง | ||
| การติดตั้งโดยรวม | โกดังประกอบและติดตั้งโดยใช้ตัวล็อคที่หน้างานและมีรูปลักษณ์ที่สวยงาม ชั้นกลางระหว่างห้องด้านในและเปลือกนอกเต็มไปด้วยโฟมโพลียูรีเทนและแผ่นเหล็กเสริมแรง สามารถทำหน้าที่เก็บความร้อนและเสริมความแข็งแกร่งของห้องด้านในและด้านนอกได้พร้อมกัน โครงสร้างมีความมั่นคง และการติดตั้งสะดวกและรวดเร็ว โดยมีระยะเวลาก่อสร้างสั้น | |
| วัสดุกล่องภายนอก | อัตราการพ่นเพลท A3 : 1.0 มม. | |

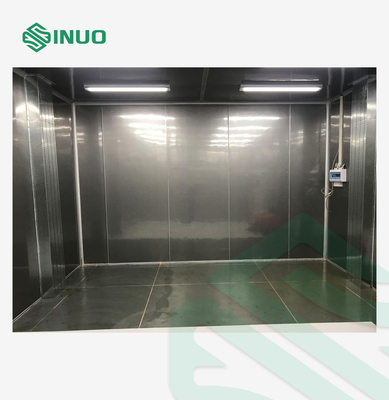

| วัสดุกล่องด้านใน |
ห้องภายในใช้สแตนเลสสตีลเคลือบด้าน SUS#304 ความหนา : 1.0มม. |
|
| วัสดุฉนวน | โฟมโพลียูรีเทนแข็ง 100 มม. และใยแก้วทนไฟและทนไฟ ตอบสนองความต้องการด้านสิ่งแวดล้อม ชั้นกลางระหว่างห้องด้านในและเปลือกนอกเติมด้วยโพลียูรีเทน ซึ่งสามารถทำหน้าที่รักษาความร้อนและเสริมความแข็งแกร่งของห้องด้านในและด้านนอกได้พร้อมกัน โครงสร้างมีความมั่นคง การติดตั้งสะดวกและรวดเร็ว โดยมีระยะเวลาก่อสร้างสั้น | |
| กระดานแนวตั้งและกระดานด้านบน | ผลิตจากสเตนเลสสตีลเคลือบด้าน SUS#304 (หนา 1.0 มม.) | |
| วัสดุฐาน | ผลิตจากวัสดุกันลื่นสเตนเลสสตีลปั๊มลาย SUS#304 | |

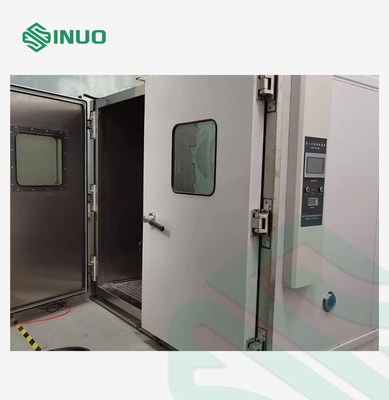

| ประตูกล่อง | ภายนอกของประตูทำจากแผ่นเหล็กรีดเย็นตัดด้วย CNC พับและอบสี (ความหนา 1.2 มม.) ภายในเสริมด้วยท่อสี่เหลี่ยมเพื่อให้ใช้งานได้ยาวนานโดยไม่เสียรูปและอากาศรั่ว ประตูบานเดี่ยวบานพับ เพื่อป้องกันการควบแน่นหรือน้ำแข็งเกาะที่ขอบกรอบประตูและประตูในระหว่างการทดสอบอุณหภูมิต่ำ กรอบประตูและขอบประตูจึงติดตั้งอุปกรณ์ละลายน้ำแข็งไฟฟ้า | |
| ด้านล่าง | ร่องระบายน้ำด้านล่างกว้าง 60 มม. และลึก 30 มม. ร่องระบายน้ำด้านล่างมีความลึก 60 มม. มีท่อระบายน้ำสแตนเลส 2 ท่อสำหรับระบายน้ำควบแน่นในห้องทดสอบที่อุณหภูมิสูงและความชื้นสูง | |
| แผ่นรองกล่อง |
(ก) การรับน้ำหนักสม่ำเสมอ: 500กก./ตรม. (b) ความสามารถในการรับน้ำหนักของแผ่นด้านล่างได้รับการรับประกันโดยเหล็กช่องแนวนอน ห้องทดสอบติดตั้งบนระนาบ และแผ่นด้านล่างของห้องทดสอบติดตั้งด้วยแผ่นไม้สี่เหลี่ยมรับน้ำหนัก แผ่นอลูมิเนียมกันลื่นขนาด 3 มม. ติดตั้งอยู่บนแผ่นด้านล่างสแตนเลส เพื่อให้แน่ใจว่าแรงบนแผ่นด้านล่างทั้งหมดจะสม่ำเสมอ |
|
| หน้าต่างสังเกตการณ์ | ขนาดหน้าต่างสังเกตการณ์: กว้าง 400*สูง 600 มม. ประตูติดตั้งหน้าต่างสังเกตการณ์กระจกสูญญากาศ 3 ชั้นกันไอน้ำขนาดใหญ่ ในระหว่างการทดสอบใดๆ ก็ตาม จะไม่มีน้ำแข็งเกาะหรือหยดน้ำเกาะบนพื้นผิว | |
| อุปกรณ์ให้แสงสว่าง | ห้องทดสอบติดตั้งหลอดไฟส่องสว่าง 2 ดวงซึ่งมีคุณสมบัติป้องกันการระเบิดและป้องกันความชื้น | |
| หลุมทดสอบ | ตัวเครื่องมีรูขนาด Φ100 มม. 1 รู ปลั๊กอ่อน 1 รู และฝาปิดรู 1 รู สามารถใช้เชื่อมต่อสายไฟทดสอบภายนอกหรือสายสัญญาณได้ | |
| ผนึก | ซีลประตูของห้องทดสอบใช้แถบยางซิลิโคน ซึ่งทนทานต่ออุณหภูมิสูงและต่ำ ป้องกันการเสื่อมสภาพ และมีประสิทธิภาพการปิดผนึกที่ดี | |
| หน้าต่างสมดุลแรงดัน | หน้าต่างปรับสมดุลแรงดันใช้เพื่อปรับสมดุลแรงดันภายในและภายนอกห้องเก็บ เมื่อทำความร้อน หน้าต่างจะป้องกันไม่ให้แรงดันภายในสูงเกินไปและออกแรงมากเกินไปต่อประตู เมื่อทำความเย็น หน้าต่างจะป้องกันไม่ให้ประตูถูกดูดเข้าด้านในและไม่สามารถเปิดได้ โดยปกติแล้ว หน้าต่างจะปิดและเปิดโดยอัตโนมัติเมื่อความแตกต่างของแรงดันมีขนาดใหญ่ | |
| เซ็นเซอร์อุณหภูมิ | เซ็นเซอร์วัดอุณหภูมิ PT100 แพลตตินัมนำเข้าที่มีความแม่นยำสูง | |
| เซ็นเซอร์วัดความชื้น | เซ็นเซอร์วัดความชื้นความไวสูงที่มีความแม่นยำสูงและมีอายุการใช้งานยาวนาน | |
การกำหนดค่าห้อง
| 1.1 ระบบจ่ายอากาศ | ||
| 1.1.1 แผนผังการไหลของอากาศ |
ช่องระบายอากาศใช้โหมดหมุนเวียนอากาศกลับโดยมีช่องระบายอากาศด้านบนและช่องระบายอากาศด้านล่าง |
|
| 1.1.2 ลักษณะการจ่ายอากาศ | อากาศจะถูกเคลื่อนย้ายโดยใบพัดแบบแรงเหวี่ยง ช่องระบายอากาศจะปรับทิศทางลมเพื่อให้แน่ใจว่าอากาศภายในกล่องมีความสม่ำเสมอ | |
| 1.1.3 มอเตอร์หมุนเวียน | ใช้มอเตอร์อะซิงโครนัส 380V | |
| 1.1.4 กังหันลม | พัดลมหมุนเวียนแรงเหวี่ยงหลายใบพัด ใบพัดอลูมิเนียมอัลลอยด์ทนอุณหภูมิสูงและต่ำ | |
| 1.2 ระบบทำความเย็น | ข้อสังเกต | |
| 1.2.1 วิธีการทำความเย็น | การบีบอัดไอเชิงกลแบบคาสเคดแบบไบนารี | |
| 1.2.2 คอมเพรสเซอร์ | คอมเพรสเซอร์ลูกสูบกึ่งปิดสนิท GEA BOCK หรือคอมเพรสเซอร์สโครล Emerson | |
| 1.2.3 สารทำความเย็น | HFC R404a+R23 ที่ไม่เป็นมิตรกับสิ่งแวดล้อมและไม่ใช้ฟลูออรีน | |
| 1.2.4 คอนเดนเซอร์ | ชนิดเปลือกและท่อประสิทธิภาพสูงระบายความร้อนด้วยน้ำ | |
| 1.2.5 เครื่องระเหย | เครื่องระเหยครีบโลหะผสมอลูมิเนียมประสิทธิภาพสูงหลายชั้น (ชนิดครีบหนา) | |
| 1.2.6 อุปกรณ์เสริมอื่นๆ | ทั้งหมดเป็นผลิตภัณฑ์คุณภาพสูงจากแบรนด์ชั้นนำระดับสากล (ภาพขวา: แผ่นกรองแห้ง) | |
| 1.2.7 การลดความชื้น | การทำความเย็นและการลดความชื้นด้วยระบบทำความเย็น (อากาศในกล่องจะผ่านเครื่องระเหยไปจนต่ำกว่าอุณหภูมิจุดน้ำค้าง และความชื้นจะตกตะกอน) | |
| 1.3 ระบบทำความร้อนและความชื้น | |
| 1.3.1 ท่อความร้อน | เครื่องทำความร้อนไฟฟ้า ลวดทำความร้อนโลหะผสมนิกเกิล-โครเมียมคุณภาพสูง การควบคุมความกว้างพัลส์ PID SSR ปรับกำลังความร้อนโดยอัตโนมัติ |
| 1.3.2 วิธีการควบคุม | สัญญาณเอาท์พุตของตัวควบคุมใช้สำหรับการควบคุมสวิตช์แบบไร้สัมผัสที่มีความแม่นยำสูงผ่านรีเลย์โซลิดสเตต SSR |
| 1.3.3 ท่อเพิ่มความชื้น | เครื่องทำความร้อนไฟฟ้าแบบหม้อไอน้ำ ลวดทำความร้อนโลหะผสมนิกเกิล-โครเมียมคุณภาพสูงพร้อมเกราะ SUS304 การควบคุมความกว้างพัลส์ PID SSR ปรับกำลังความร้อนโดยอัตโนมัติ หลังจากเพิ่มความชื้นแล้ว ไอจะถูกเทลงในห้องทดสอบ |
| 1.3.4 วิธีการควบคุม | สัญญาณเอาท์พุตของตัวควบคุมใช้เพื่อควบคุมสวิตช์ไร้สัมผัสที่มีความแม่นยำสูงผ่านรีเลย์โซลิดสเตต SSR |
| 1.4 ระบบควบคุมและวงจรควบคุม | ข้อสังเกต | |
| 1.4.1 ตัวควบคุม | ใช้เครื่องควบคุมอุณหภูมิและความชื้นแบบจอสัมผัสสีที่สามารถตั้งโปรแกรมได้พร้อมระบบปรับสมดุลความเย็น จอสัมผัสสีจริงขนาด 7 นิ้วสำหรับภาษาจีนและภาษาอังกฤษ อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (แบบโต้ตอบบนหน้าจอ) การควบคุมด้วยคอมพิวเตอร์ บันทึกเส้นโค้ง USB อุปกรณ์จัดเก็บข้อมูล | |
| 1.4.2 ฟังก์ชั่นการแสดงผลหน้าจอ |
|
|
| 1.4.3 ความละเอียดในการควบคุม | อุณหภูมิ 0.01℃; ความชื้น 0.1%; เวลา 1 นาที | |
| 1.4.4 ช่วงการตั้งค่า |
สภาวะอุณหภูมิ: -40℃~100℃; ปรับตามช่วงอุณหภูมิการทำงานของอุปกรณ์ (ขีดจำกัดบน +5℃, ขีดจำกัดล่าง -5℃); |
|
| 1.4.5 โหมดการทำงาน | การทำงานของโปรแกรม, การทำงานค่าคงที่ | |
| 1.4.6 ความจุของโปรแกรม |
การตั้งค่าเวลาการทำงานค่าคงที่สามารถไปถึง 9999h59m ได้ (การตั้งค่า 0 หมายถึงการทำงานต่อเนื่องโดยไม่มีขีดจำกัดเวลา) ความจุโปรแกรมที่สามารถใช้ได้: สูงสุด 120 กลุ่ม; ความจุหน่วยความจำที่ใช้ได้: 120 ขั้นตอนต่อกลุ่ม; คำสั่งที่ทำซ้ำได้: สามารถดำเนินการคำสั่งแต่ละคำสั่งได้สูงสุด 999 ครั้ง |
|
| 1.4.7 วิธีการตั้งค่า | โหมดสนทนาระหว่างมนุษย์กับคอมพิวเตอร์ โดยใช้การป้อนข้อมูลและการควบคุมแบบสัมผัส | |
| 1.4.8 อินเทอร์เฟซการสื่อสาร |
สามารถเชื่อมต่อกับคอมพิวเตอร์เพื่อแสดงเส้นโค้งและรวบรวมข้อมูล; สามารถใช้งานเป็นระบบตรวจสอบและควบคุมระยะไกลได้; สามารถใช้ควบคุมเครื่องจักรหลายๆ เครื่องพร้อมกันได้ อุปกรณ์สื่อสาร RS-232, RS-485 และ USB |
|
| 1.4.9 การ์ดเก็บข้อมูล USB | สามารถเสียบแฟลชไดรฟ์ USB เพื่อดาวน์โหลดข้อมูลประวัติโค้งและข้อมูลในประวัติได้ และยังมีฟังก์ชั่นฮ็อตสว็อปอีกด้วย | |
| 1.4.10 วิธีการบันทึกข้อมูล | มี RAM ที่ได้รับการป้องกันด้วยแบตเตอรี่ สามารถบันทึกค่าที่ตั้งไว้ในอุปกรณ์ ค่าการสุ่มตัวอย่าง และระยะเวลาการสุ่มตัวอย่าง สามารถตั้งค่ารอบการบันทึกกราฟได้ 30~60 วินาที เวลาหน่วยความจำสูงสุดคือ 90 วันของกราฟในอดีตและข้อมูลในอดีต (เมื่อทำการสุ่มตัวอย่าง) | |
| 1.4.11 ฟังก์ชันหน่วยความจำปิดเครื่อง | โหมดการกู้คืนไฟดับสามารถตั้งค่าได้ดังนี้: เริ่มร้อน/เริ่มเย็น/หยุด | |
| 1.4.12 ฟังก์ชันเปิดเครื่องตามกำหนดเวลา | สามารถตั้งเวลาเปิดเครื่องได้ตามต้องการ เมื่อเปิดเครื่องและถึงเวลาที่กำหนด เครื่องจะทำงานโดยอัตโนมัติ | |
| 1.4.13 สภาพแวดล้อมการใช้งานซอฟต์แวร์ | ระบบปฏิบัติการ Windows2000 หรือ WindowsXP ภาษาจีนแบบย่อ | |
| 1.4.14 การเชื่อมต่อเครือข่าย (ทางเลือก) | สามารถเชื่อมต่อกับอีเทอร์เน็ตได้ผ่านซอฟต์แวร์ระดับมืออาชีพ สามารถควบคุมจากระยะไกลและช่วยเหลือจากระยะไกลผ่านเครือข่ายได้ นอกจากนี้ยังสามารถรวบรวมข้อมูลการทดสอบผ่านเครือข่ายได้อีกด้วย สามารถควบคุมหลายหน่วยในเวลาเดียวกันได้ | |
| 1.4.15 ฟังก์ชั่นแอพบนมือถือ (ต้องสื่อสารก่อนสั่งซื้อ) | สามารถใช้งานอุปกรณ์ ตั้งค่าพารามิเตอร์ และตรวจสอบได้ผ่านแอพโทรศัพท์มือถือ | |
| 1.4.16 ส่วนประกอบหลักของวงจรควบคุม | ส่วนประกอบหลักของวงจรควบคุมล้วนเป็นแบรนด์คุณภาพสูง สำหรับรายการโดยละเอียด โปรดดูตารางวัสดุหลัก | |
| 1.4.17 แผนผังอ้างอิงระบบวงจร | |
ตามแผนผังวงจรมาตรฐานแห่งชาติ แต่ละเส้นจะได้รับการกำหนดมาตรฐานด้วยหมายเลขเส้น |
ฟังก์ชั่นการป้องกัน
| 1.5 ฟังก์ชันการป้องกัน | ข้อสังเกต |
|
1.5.1 ติดตั้งสวิตช์ป้องกันไฟฟ้าลัดวงจรแบบไม่มีฟิวส์ 1.5.2 ระบบป้องกันคอมเพรสเซอร์โอเวอร์โหลดและความร้อนสูงเกินไป 1.5.3 อุปกรณ์ป้องกันกระแสเกิน/ไฟต่ำของระบบ 1.5.4 การแสดงข้อผิดพลาดการวินิจฉัยตนเองของตัวควบคุม 1.5.5 การป้องกันแรงดันน้ำหล่อเย็นต่ำเกินไป 1.5.6 การป้องกันไฟฟ้าลัดวงจร ไฟฟ้ารั่ว ไฟฟ้าลัดวงจร 1.5.7 การป้องกันไฟฟ้าลัดวงจร 1.5.8 ขั้วต่อสายดินเพื่อความปลอดภัย 1.5.9 การป้องกันมอเตอร์พัดลมร้อนเกินไปหรือโอเวอร์โหลด 1.5.10 อุปกรณ์ปรับสมดุลแรงดันภายในและภายนอกกล่อง |
|
รายละเอียด บทนำ
| 1.6 ส่วนประกอบอื่น ๆ |
| 1.6.1 คู่มือการติดตั้งอุปกรณ์มาตรฐาน คู่มือการบำรุงรักษา และคู่มือการใช้งาน |
| 1.7 เงื่อนไขการใช้งาน |
|
1.7.1 อุณหภูมิโดยรอบ: -5℃~+28℃; 1.7.2 ความชื้นสัมพัทธ์: ≤85%RH; 1.7.3 ความดันบรรยากาศ: 80kPa~106kPa 1.7.4. ไม่มีการสั่นสะเทือนรุนแรงรอบ ๆ 1.7.5. แหล่งจ่ายไฟอุปกรณ์: (หมายเหตุว่าแหล่งจ่ายไฟทดสอบไม่ได้รวมอยู่ด้วย) 1.7.5.1 เชื่อมต่อกับแหล่งจ่ายไฟ 380VAC (±10%) สายสามเฟส + สายดินป้องกัน ความต้านทานกราวด์ ≤4Ω 1.7.5.2 กำลังไฟฟ้าที่มีประสิทธิภาพสูงสุด: 25 กิโลวัตต์ 1.7.6 ความถี่: 50±0.5HZ |
แผนผังโครงสร้าง
| 1.8 แผนผังโครงสร้างอุปกรณ์ (สำหรับการอ้างอิงเท่านั้น) |
|
1. ประตูเดี่ยว 2. ห้องทำงาน 3. ห้องปรับอากาศและความชื้น 4. เครื่องเพิ่มความชื้น 5. เครื่องระเหย 6. เครื่องทำความร้อน 7. พัดลม 8. เครื่องทำความเย็น 9. หอคอยระบายความร้อน |
รายการอุปกรณ์เสริมหลัก
| 1.9 รายการวัสดุหลัก | |||
| ชื่อ | ยี่ห้อ | แบบอย่าง | ต้นทาง |
| โครงสร้าง | |||
| ตัวกล่อง | การปรับแต่ง | คณะกรรมการห้อง | จีน |
| กล่องด้านใน | สแตนเลส304 | จีน | |
| มอเตอร์หมุนเวียน | ไต้หวัน อี้เจิ้ง | จีน | |
| การทำความเย็น | |||
| คอมเพรสเซอร์ | บ็อค หรือ เอเมอร์สัน | คอมเพรสเซอร์แบบกึ่งปิดผนึกหรือแบบสโครล | เยอรมนีหรือสหรัฐอเมริกา |
| คอนเดนเซอร์ | ไต้หวัน | ||
| เครื่องระเหย | จงหลี่ | ไต้หวัน | |
| สวิตซ์แรงดัน | จงหลี่ | เอชเอ็นเอส | เดนมาร์ก |
| เครื่องอบผ้า | แดนฟอสส์ | ดีเอ็มแอล | เดนมาร์ก |
| โซลินอยด์วาล์ว | แดนฟอสส์ | วีบีบี501 | เยอรมนี |
| สารทำความเย็นและวัสดุสิ้นเปลือง | ออฟเฟนวังเกอร์ | R404A+R23 | สหรัฐ |
| ควบคุม | |||
| ผู้ควบคุม | ทาโต้ | เอ็มเอ็นที-600 | จีน |
| เซ็นเซอร์ | การแล่นเรือใบ | PT100 | จีน |
| สวิตซ์ไฟฟ้า | ชินต์ | ประเภทการป้องกันการรั่วไหล | จีน |
| คอนแทคเตอร์ | ชไนเดอร์ | LC1E1810M5 | ฝรั่งเศส |
| เครื่องทำความร้อน | กำหนดเอง | โลหะผสมนิกเกิล-โครเมียม | จีน |
| รีเลย์ความร้อน | ชไนเดอร์ | LRE12N | ฝรั่งเศส |
| ตัวป้องกันเฟสย้อนกลับ | ชไนเดอร์ | ฝรั่งเศส | |
| การป้องกันอุณหภูมิเกิน | รุ้ง | 5~300° | เกาหลี |
| รีเลย์โซลิดสเตต | หยางหมิง | สสส. | ไต้หวัน |
| รีเลย์ | ชไนเดอร์ | 2P,4P | ฝรั่งเศส |
| สายเคเบิล | เฉิงเทียนไถ | จีน | |
