| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN441C-24M |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 1 ชุด/เดือน |

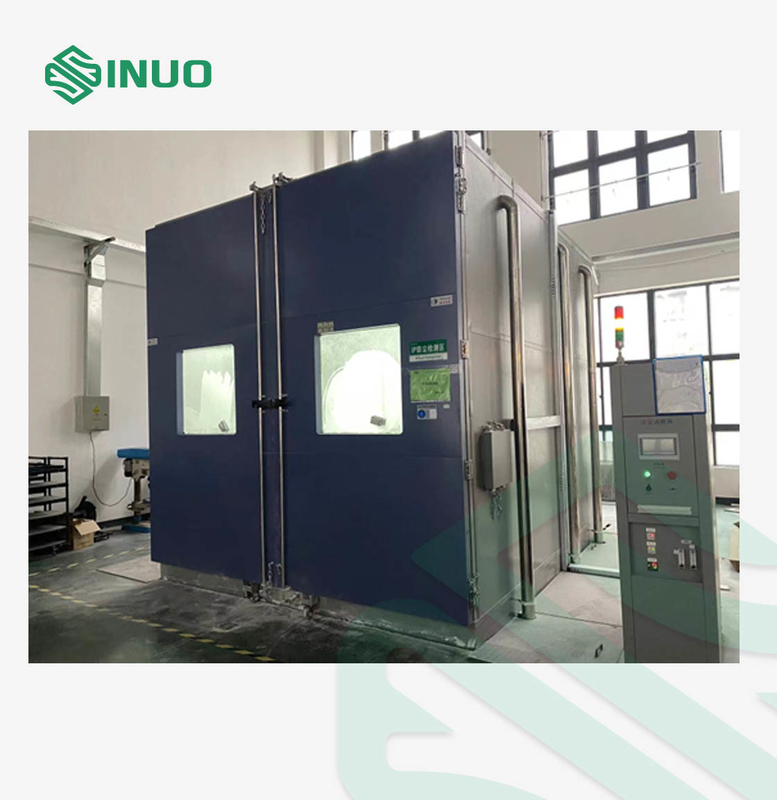

IEC60529 IP5/6X ห้องทดสอบทรายและฝุ่นที่ฝังไว้ในพื้นดิน
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
IEC60529:2013 "ระดับการป้องกันที่ได้รับจากห้อง (รหัส IP) " IP5X และ IP6X
ภาพรวมของอุปกรณ์
อุปกรณ์นี้เหมาะสําหรับการทดสอบผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ ส่วนรถยนต์และจักรยานยนต์และผนึกในสภาพแวดล้อมทรายและฝุ่น เพื่อป้องกันทรายและฝุ่นจากการเข้าไปในผนึกและเปลือกการทดสอบผลงานของสินค้าอิเล็กทรอนิกส์และไฟฟ้า ส่วนรถยนต์และจักรยานยนต์ และปริมประทับในการใช้งาน การเก็บรักษา และการขนส่งในสภาพแวดล้อมที่มีทรายและฝุ่นเป้าหมายของการทดสอบคือการกําหนดผลกระทบที่เป็นอันตรายของอนุภาคที่นําโดยการไหลของอากาศบนสินค้าไฟฟ้าการทดสอบสามารถใช้ในการจําลองสภาพแวดล้อมที่เปิดทรายและฝุ่นอากาศที่เกิดจากสภาพแวดล้อมธรรมชาติหรือความรบกวนจากมนุษย์ เช่นการเคลื่อนไหวของยานยนต์
วิธีเป่าฝุ่นจากบนไปล่าง (ตั้ง) เวลาเป่าฝุ่นสามารถควบคุมโดยโปรแกรม
ปริมาตรเทคนิค
| ปริมาณและขนาด | |
| ปริมาตรประสิทธิภาพของห้องภายใน | ประมาณ 24 ตารางเมตร |
| ขนาดห้องภายใน | ขนาดของกระดูก |
| ขนาดห้องภายนอก | ประมาณ 2200*3200*5700 มิลลิเมตร ((W*D*H) (รวมขนาดถ้ํา) |
| ขนาดขัง | ขนาดขังคือ W3300 * D3700 * H1200. กรุณาดูภาพแนบสําหรับรายละเอียด (รวมขนาดทางเดิน 500 มม) |
| รายละเอียดตัวอย่างการทดสอบ |
สถานที่ชาร์จ ตู้ไฟฟ้า ตู้เก็บพลังงาน ระยะขนาดไม่ใหญ่กว่า: W (260 ~ 2000) × D (200 ~ 1000) × H (1000 ~ 3000) mm
|
| ปริมาตรการทํางาน | |
| อุณหภูมิห้องทํางาน | RT ปริมาณน้ํามัน |
| ความชื้นในการทํางาน | ≤ 75% R.H |
| ระดับความว่างของสินค้า | ≤ 60KPa |
| องค์ประกอบฝุ่น | ทอลคัมปู๊ด |
| การประกอบของอนุภาคฝุ่น | ขี้เทลคัมแห้งที่สามารถผ่านเครื่องเจาะรูสี่เหลี่ยมที่มีขนาดตา 75μm และกว้างเส้นใย 50μm |
| คลังฝุ่น | 2~4กิโลกรัม/ม3 |
| เครื่องวัดกระแสอากาศ | ประเภทเครื่องจักรกล |
| ความเร็วการไหลของอากาศ | ไม่เกิน 2m/s |
| เวลาในการตรวจ | ระยะเวลาควบคุมการเป่าฝุ่น: 1s ~ 99h (ปรับได้) เวลาทดสอบ: 1s ~ 99h (ปรับได้) เวลาสั่น: 1S ~ 99H (ปรับได้) |
| เครือเหล็ก | ความยาวเส้นชื่อ: ≥50μm, ระยะระหว่างเส้นแบบมาตรฐาน: ≥75μm |
| อุปกรณ์ระบายอากาศทรายและฝุ่น | ช่องทางระบายอากาศและเครื่องระบายอากาศแบบผสมผสานพลังงานสูงมีปริมาณการดึงลม 80 เท่าของปริมาณเปลือกที่ได้รับการทดสอบและความเร็วในการถอนอากาศไม่เกิน 60 เท่าของปริมาณเปลือกในชั่วโมง. และความเร็วของการไหลของอากาศสามารถทําให้ฝุ่นกระจายในห้องทดสอบอย่างเท่าเทียมกัน. การไหลของอากาศในห้องทดสอบเป็นส่วนใหญ่จากด้านบนลงการไหลของอากาศแนวตั้งแทนการไหล laminarเครื่องวัดความดันมีอินเตอร์เฟซการปรับขนาด. |
| ความสามารถในการบรรทุกของแพลตฟอร์มสินค้า | ไม่ต่ํากว่า 500kg |
| ระบบแห้งฝุ่น | อุปกรณ์มีอุปกรณ์ทําความร้อนแห้งฝุ่น และมีปุ่มทําความร้อนบนจอควบคุมเครื่องควบคุม เมื่อพบว่าฝุ่นชื้นเล็กน้อยระหว่างการทดสอบคุณสามารถเปิดปุ่มทําความร้อนในจอควบคุมและเริ่มต้นอุปกรณ์ทําความร้อนฝุ่นที่จะแห้งฝุ่น. ปุ่มสามารถปิดหลังจากที่ฝุ่นแห้ง. กระบวนการแห้งจะไม่ส่งผลต่อกระบวนการทดสอบการประกันความเข้มข้นฝุ่นในห้องทดสอบอย่างมีประสิทธิภาพ และการประกันความแม่นยําของข้อมูลการทดสอบ. |
| วิธีการเปลี่ยนฝุ่น | ใช้เครื่องดูดฝุ่นมือเพื่อเปลี่ยนฝุ่นด้วยมือ และฝุ่นสามารถถูกเปลี่ยนง่ายในเวลาใด ๆ |
1. อุปกรณ์เป็นโครงสร้างเดินด้วยแผ่นโกดังที่ผสมผสาน มีช่องล่อในแต่ละมุมสี่มุม ชั้นกลางใช้โครงสร้างแปรงฝุ่นโครงสร้างแปรงฝุ่นด้านผ่านแปรงฝุ่นในกระจกทั้งสองข้าง.
2มีอุปกรณ์การให้ทรายและฝุ่นหมุนที่ปลายช่องเข้าอากาศของห้องทํางานเพื่อตอบสนองความต้องการของการเป่าฝุ่น
3ช่องทางอากาศหมุนเวียนมีอุปกรณ์ทําความอบอุ่นและล้างความชื้น
4มีหน้าต่างการสังเกตบนประตู กล่องทดสอบมีประตูคู่และถูกปิดด้วยชั้นสองของยางซิลิโคนทนการแก่ตัว
5วัสดุผนังภายนอกของห้องทดสอบและท่อระบายน้ําระบายน้ําทําจากแผ่นเหล็กเหล็กกระปุกสองด้านความแข็งแกร่งสูงที่มีสีแป้งแป้งละเอียดบนพื้นผิวกําแพงภายในถูกประมวลผลและสร้างโดย SUS304 แผ่นสแตนเลส.กรอบทําจากท่อสี่เหลี่ยม 10 # หลังจากการรักษาต่อต้านสนิมและฉีด
6การควบคุมอุณหภูมิและความชื้นใช้เครื่องควบคุมที่ฉลาด (ความชื้นสัมพันธ์ใช้เซ็นเซอร์อ่านตรง) (การควบคุมแผ่นใช้จอสัมผัส)
การจัดตั้งตู้
a) เปลือก: ผลิตจากแผ่นเหล็กสีคุณภาพสูง 1.0 มิลลิเมตร ด้านนอกถูกทาสี และสีเป็นสีขาว
b) ชั้นกันหนาว: โพลีอุเรธานฟอง 100 มม.
C) ห้องภายใน: ผลิตจากแผ่นเหล็กไร้สแตนเลส SUS 304 ความหนา 1.2 มม.
D) ประตูห้อง: - 1 ชุดประตูคู่มือ, มีหน้าต่างการชมขนาดใหญ่และเครื่องเป่าฝุ่นบนประตู
--ติดตั้งหน้าต่างการสังเกต 1 ช่อง สําหรับทุกประตู (ทั้งหมด 2 ช่อง)
--หน้าต่างการสังเกตใช้แก้วกันระเบิดหลายชั้น
--ติดตั้งแผ่นซิลิโคนกันอุณหภูมิสูงและต่ํา 2 ชั้นบนประตู
พลาตฟอร์มบรรทุก
ภาระของแพลตฟอร์มการบรรทุก ≥ 500kg (ไม่บรรทุก) มีรถเลนนําทางในและภายนอกห้อง เพื่อให้รถตัวอย่างสามารถผลักดันโดยตรงเข้าไปในห้องภายในจากภายนอก
รายละเอียด ประกอบการ
| อุปกรณ์ทดสอบฝุ่น |

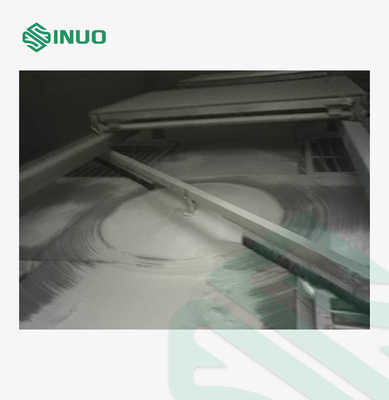

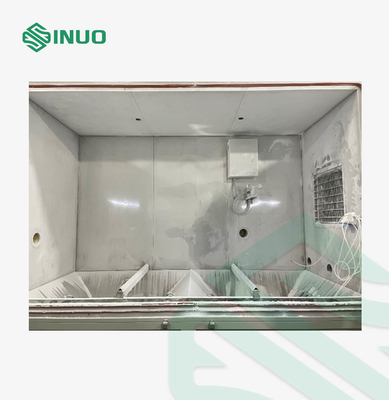

a) ติดตั้งฟัน (ทั้งหมด 4 ชิ้น) ในแต่ละมุมของสตูดิโอ 2 ฟันในกลาง (ทั้งหมด 6 ฟัน)และกรองฝุ่นโลหะถูกติดตั้งบนพื้นผิวบนของกระบอก. b) มีการออกแบบชุดของอุปกรณ์หมุนระหว่างส่วนล่างของแพลตฟอร์มการบรรทุกและแผ่นด้านล่างของโกดังและฝุ่นจะล้างเข้าไปในช่องทางที่สี่มุม ผ่านแปรงฝุ่น. c) มีพัดลมกระแสผสมพลังงานสูงติดตั้งอยู่ด้านล่างของช่องล่อ เพื่อส่งฝุ่นไปยังห้องทํางานผ่านช่องลมหมุนเวียนเพื่อเก็บลง d) ตอบสนองความต้องการการทดสอบเป่าฝุ่นของ IP5X และ IP6X การไหลของอากาศเป่าฝุ่นในห้องทดสอบสามารถทําให้ฝุ่นแขวนและกระจายในห้องทดสอบความถี่ฝุ่นเป่า 2 ~ 4 kg / m3 (ปรับได้).ฝุ่นทดสอบลงทุนอย่างเท่าเทียมกันและช้า ๆ บนพื้นฐาน.บนตัวอย่างทดสอบ, มันไม่เกิน 2m / s (ปรับได้) |
| ช่องหลุม |

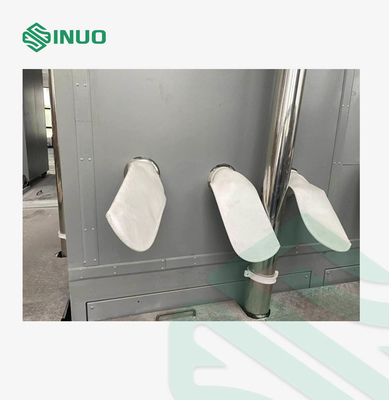

a) อุปกรณ์มีช่องทดสอบ φ50 มิลลิเมตร (ช่องหนึ่งด้านซ้ายและด้านขวาของเครื่องมีเส้น径 50 มิลลิเมตร) b) หลุมทดสอบมีปั๊กปุ่มปัดและปิดหลุมจากสแตนเลส |
| การส่องแสง |
a) ติดตั้งไฟ LED บนห้องสตูดิโอเพื่อการสังเกต b) ปุ่มสวิทช์แสงถูกออกแบบบนแผ่นควบคุมของตู้ควบคุม c) ระยะเวลาการใช้งานปกติของหลอดสว่างคือ ≥ 1000 ชั่วโมง |
| ระบบสูญเสีย |
a) ปั๊มดูดฝุ่น: ปั๊มดูดฝุ่นปลาหมุนระยะเดียว (2HP) b) เซ็นเซอร์: อุปกรณ์พร้อมกับเซ็นเซอร์ความดันความแตกต่างอิเล็กทรอนิกส์ที่สามารถควบคุมความดันความแตกต่างของชิ้นทดสอบผ่านวาล์วควบคุมความดันเพื่อตอบสนองความต้องการการทดสอบที่ตรงกัน. c) ระบบระบายความว่างประกอบด้วยปั๊มระบายความว่าง ท่อระบายความว่าง ตัวชี้แจงความดันรูปร่าง U ระบายอากาศเครื่องวัดระบายอากาศ เป็นต้นปรับความดันสามชิ้นและท่อเชื่อมต่อ. d) ท่อระบายอากาศ: ระบบท่อประกอบด้วยท่อท่อทองแดง ท่อยาง และวาล์วควบคุมความดันกรองอากาศ e) เครื่องวัดแรงดันรูป U: การแสดงแรงดันความแตกต่าง f) เครื่องวัดระบายอากาศ: เครื่องวัดระบายอากาศ rotor แก้ววัดอัตราการถอน (อย่างน้อย 5 ช่องความดันระบายอากาศ) |
| ระบบแห้งฝุ่น |
a) ระบบทําความร้อนถูกออกแบบภายในสตูดิโอเพื่อการล้างความชื้นระหว่างการทดสอบ b) เครื่องทําความร้อนใช้ท่อทําความร้อนจากสแตนเลสที่มีปีกติดอยู่ด้านซ้ายและขวาของกล่อง และพื้นผิวถูกคุ้มกันด้วยแผ่นสแตนเลส perforated c) เครื่องทําความร้อนถูกขับเคลื่อนโดยรีลเล่ย์สภาพแข็ง และปรับโดยอัตโนมัติผ่าน PID เพื่อควบคุมอุณหภูมิในห้องทํางาน d) กระบวนการแห้งจะไม่ส่งผลต่อกระบวนการทดสอบ |
| ตู้ควบคุม |
a) ปรับแต่งตู้ควบคุมอิสระสําหรับการติดตั้งส่วนประกอบไฟฟ้า b) ตู้ควบคุมถูกวางไว้ในสถานที่ที่เหมาะสมสําหรับการใช้งานตามความต้องการของผู้ใช้ |
ระบบควบคุม
| เครื่องควบคุม | เครื่องควบคุมจอสัมผัส LCD ที่สามารถเขียนโปรแกรมได้ สามารถบันทึกอุณหภูมิห้องปฏิบัติการและความชื้นสัมพันธ์ได้ |
| การดําเนินการของโปรแกรม | ด้วยจุดการออกสี่, การดําเนินงานโปรแกรมเวลาที่แตกต่างกันสี่สามารถสําเร็จในเวลาเดียวกัน |
| การควบคุมเวลา | จุดออกของเครื่องควบคุมที่สามารถเขียนโปรแกรมได้แต่ละจุดมีเครื่องควบคุมระยะเวลาสองตัว (เช่น เวลาเริ่มต้นและเวลาหยุด) |
| วิธีควบคุมเวลา | เครื่องเป่าฝุ่น, ความสั่นสะเทือนฝุ่น และเวลาทดสอบทั้งหมด สามารถควบคุมได้เป็นตัวต่อตัวหรือรวมกัน |
| เวลาทดสอบ | สูงสุด 9999 นาที |
| อินเตอร์เฟซการสื่อสาร | RS-232C ((ไม่จํากัด) RS-485 ((ไม่จํากัด) |
| การวัดอุณหภูมิ | เซ็นเซอร์ความต้านทานเพลตินัม PT100 ระดับความแม่นยําสูง |
| เงื่อนไขการใช้และอุปกรณ์ป้องกัน | |
| เงื่อนไขการใช้ |
a) ความต้องการสิ่งแวดล้อม: อุณหภูมิบริเวณ: -5°C ~ 40°C; ความชื้นสัมพัทธ์: ≤90%RH; ความดันชั้นบรรยากาศ: 86kPa ~ 106kPa b) ความต้องการพลังงาน: โลเตจ: 380V AC (± 10%), สายสามเฟส + สายป้องกันพื้นดิน, ความต้านทานพื้นดิน ≤ 4Ω ความถี่: 50Hz ± 10% c) พลังการทํางาน: ประมาณ 26KW โดยต้องขึ้นอยู่กับการออกแบบสุดท้าย |
| อุปกรณ์ป้องกัน |
a) สลับอากาศ: ความแรงเกิน, ความร้อนเกิน และวงจรสั้น b) ระบบการทําความร้อน: การป้องกันการรั่วไหล, การตัดสั้นและการอ้วน c) สตูดิโอ: ป้องกันอุณหภูมิเกินที่ปรับได้ --- รูปแบบป้องกันอุณหภูมิเกิน 1 เครื่องควบคุมตั้งสัญญาณปิดอากาศเกินอุณหภูมิ --- รีวิวป้องกันอากาศเกินอุณหภูมิ 2 d) ระดับระดับระยะของอุปทานพลังงานทั้งหมด และการป้องกันการสูญเสียระยะ e) ป้องกันการรั่ว f) อุปกรณ์ไฟสามสีที่มีฟังก์ชันเตือนเสียงและแสง และฟังก์ชันล็อคประตู g) เมื่อฟังก์ชันการป้องกันถูกนําไปใช้แผนการทํางานจะแสดงเลขสัญญาณเตือนบนจอ LCD เพื่อแจ้งผู้ใช้งานชนิดของความผิดพลาดที่เกิดขึ้นและตัดไฟฟ้าหลักวงจรอุปกรณ์สามารถเริ่มต้นได้หลังจากที่ความผิดพลาดถูกกําจัด h) มีอุปกรณ์ล็อคในระบบควบคุมไฟฟ้า เมื่อพัดลมหมุนเวียนไม่เริ่มต้นหรืออ้วนหนาหนา หน่วยเย็นและระบบความร้อนไม่สามารถเริ่มต้นหน่วยเย็นจะปิดเมื่อหน่วยถูกกดดันสูงสุด, ความดันต่ํามาก หรืออัตราการอุดหนุน และเครื่องปรับความชื้นไม่สามารถเริ่มต้นเมื่อมีปัญหาเรื่องน้ํา i) ฟังก์ชันเสริม: ฟังก์ชันสัญญาณเวลา, ฟังก์ชันตรวจจับการตัดต่อการเข้า, ฟังก์ชันป้องกันการขาดไฟฟ้า, ปริมาณอุณหภูมิสูงและต่ํา และฟังก์ชันเตือนความชื้นระบบเย็น ปฏิบัติการอัตโนมัติ, ฟังก์ชันการวินิจฉัยตนเอง, ฟังก์ชันการตรวจจับการตัดน้ํา, ฟังก์ชันแสดงสัญญาณเตือน, ฟังก์ชันเวลา (เริ่มต้นอัตโนมัติ, หยุดอัตโนมัติ), ฟังก์ชันการทํางานสํารอง, ฟังก์ชันการช่วยเหลือ |
| ความต้องการของอุปกรณ์ | รวมถึงการปรับระดับของผู้บริการที่สาม (ไม่จําเป็น) |
อินเตอร์เฟซควบคุม
