| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN888-5400L |
| ขั้นต่ำ: | 1 |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |
IEC60068-2-2 เครื่องสั่นด้วยอุปกรณ์ทดสอบห้องสภาพอากาศ -40°C+180°C
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
IEC 60068-2-1:2007 การทดสอบสิ่งแวดล้อมสําหรับไฟฟ้าและผลิตภัณฑ์ไฟฟ้า - ส่วน 2-1: การทดสอบ-การทดสอบ A: เย็น, IDT
IEC60068-2-2: 2007 การทดสอบสิ่งแวดล้อม - ส่วน 2-1: การทดสอบ - การทดสอบ B - ความร้อนแห้ง, IDT
IEC60068-2-30:2005 การทดสอบสิ่งแวดล้อม - ส่วน 2-30: การทดสอบ-การทดสอบ Db.: ความร้อนความชื้น, วงจร (12 ชั่วโมง + 12 ชั่วโมง), IDT
IEC60068-2-78:2001 การทดสอบสิ่งแวดล้อม-ส่วน 2-78: การทดสอบ-ห้องทดสอบ: ความร้อนอุ่น, เสมอ
ประเทศ, IDT
ภาพรวมสินค้า

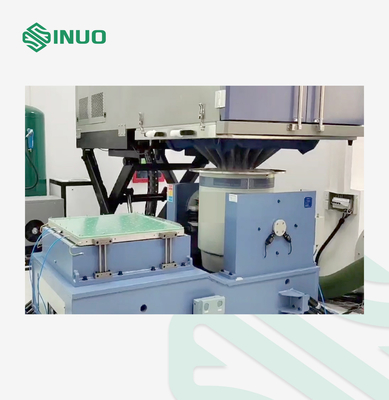

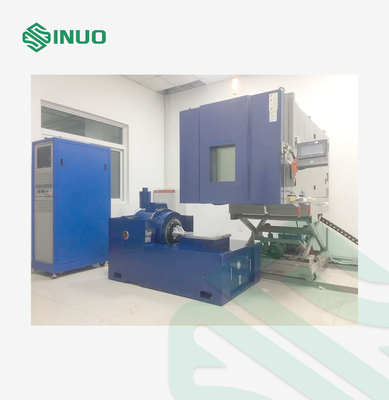

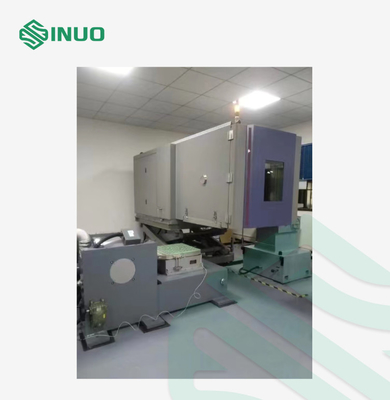

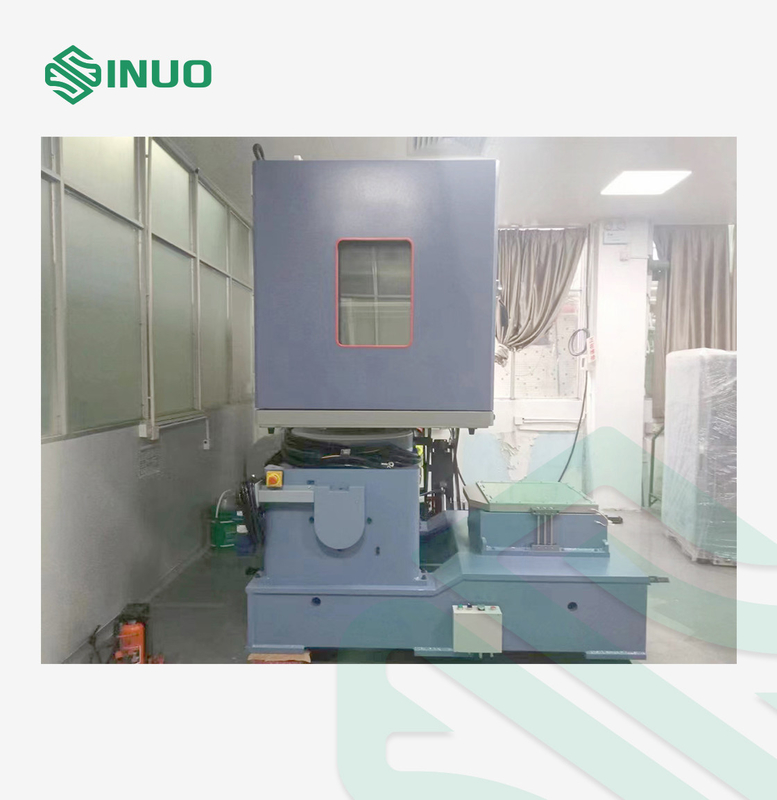

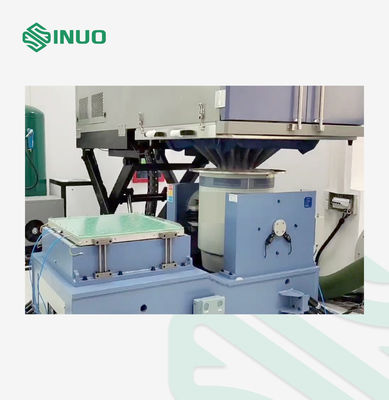

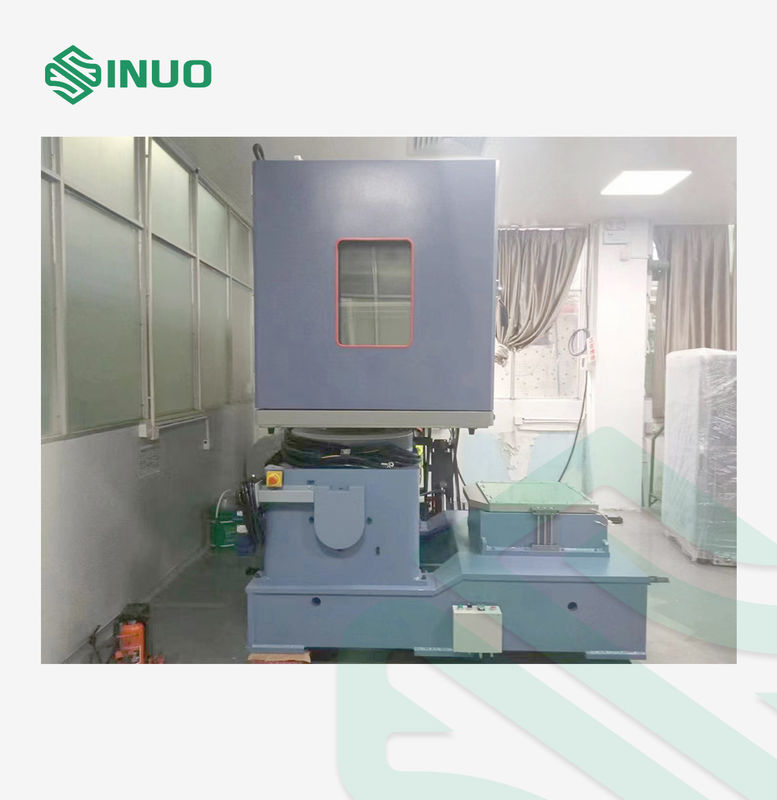

มันถูกใช้เพื่อให้อุณหภูมิและความชื้นสภาพแวดล้อมการเปลี่ยนแปลงสําหรับอากาศศาสตร์, การบิน, น้ํามันอากาศ, สารเคมี, อิเล็กทรอนิกส์การสื่อสารและหน่วยวิจัยและการผลิตทางวิทยาศาสตร์อื่น ๆในขณะเดียวกัน, ความตึงเครียดการสั่นสะเทือนไฟฟ้าสามารถนําไปใช้กับตัวอย่างทดสอบตามระยะเวลาที่กําหนดไว้ในห้องทดสอบเพื่อทดสอบความน่าเชื่อถือและการปรับปรุงของตัวอย่างการนําเสนอผลิตภัณฑ์แบ่งออกเป็น 2 ส่วน, ส่วนแรกคือเครื่องทดสอบสั่นสะเทือนทางแม่เหล็กไฟฟ้า SN553-EV322HG120VT120.GP.VCS-2, และส่วนที่สองคืออุณหภูมิ, ความชื้นและสั่นสะเทือน สามห้องทดสอบครบวงจร SN888-7200B-CT
ปริมาตรเทคนิค
| ช่องทาง input | |
| จํานวนช่องทางเข้า | 2 ช่องทางเข้าพร้อมกัน |
| ประเภทสัญญาณเข้า | ความดัน/การชาร์จ |
| ความต้านทานการเข้า | > 110 kΩ |
| ระยะเวลาการใส่แรงกดสูงสุด | ± 10V |
| ระยะเวลาการใส่ชาร์จสูงสุด | ±10000PC |
| SNR | > 100dB |
| เครื่องกรอง | เครื่องกรองแบบอานาล็อก 160dB/ octave |
| อินเตอร์เฟซการใส่ | สามปริมาณการเข้าแบบเลือก: โลเตจ, ICP และการชาร์จ |
| หน่วยการนําเข้าสูงสุด | 士10VPEAK |
|
เครื่องแปลงอานาล็อก/ดิจิตอล (ADC) |
ความละเอียด 24 บิต ระยะไดนามิก: 114dB ความถี่ในการเก็บตัวอย่างสูงสุด 192kHz |
| ลักษณะวงจร | อินเตอร์เฟซการเข้ามีตัวที่สร้างขึ้นใน ICP แหล่งกระแสปัจจุบันคงที่และเครื่องกระตุ้นการชาร์จ, มีสองช่วงของ 10V / 1V และการเชื่อม AC / DC ทางเลือก, และกรองป้องกันการสับสนแบบแอนาล็อก. |
| ช่องออก | |
| จํานวนช่องออก | 2 ช่องออก |
| ประเภทสัญญาณออก | สัญญาณความตึงเครียด |
| อุปทานการออก | < 30Ω |
| ระยะเวลาการออกแรงดันสูงสุด | ± 10V |
| ความแรงออกสูงสุด | 100mA |
| ความแม่นยําของขนาด | 2mV |
| การบิดเบือนฮาร์มอนิก | <-95dBfs |
| เครื่องกรอง | เครื่องกรองแบบอานาล็อก 160dB/ octave |
| การจับคู่ช่องทาง | ความขยาย 0.04dB ระยะ ± 05 |
|
เครื่องแปลงดิจิตอล/แอนาล็อก (DAC) |
ความละเอียด 24 บิต ระยะไดนามิก: 120dB ความถี่การเก็บตัวอย่างสูงสุด 192kHz |
| ลักษณะวงจร | เครื่องกรองป้องกันการสับสนแบบอนาล็อก; วงจรป้องกันการออก |
| ประเภททดสอบ | การควบคุมสั่นสะเทือนแบบสุ่ม/การควบคุมไซนูโซอิด/การควบคุมแรงกระแทกแบบปกติ |
คําอธิบายฟังก์ชันของเครื่องควบคุมสั่นสะเทือนดิจิตอล
การควบคุมแบบสุ่ม
ตามแผนภูมิไฟฟ้าที่กําหนดโดยผู้ใช้งาน (ทําโดยเอดิเตอร์สีสันเป้าหมาย) การควบคุมแบบสุ่มใช้วิธีการปรับความเท่าเทียมฟังก์ชันโอนการออกสัญญาณสุ่ม Gaussian อย่างต่อเนื่องเพื่อนํามาใช้อย่างรวดเร็วในเวลาจริงและการควบคุมวงจรปิดหลายช่องที่แม่นยําอัลกอริทึมการควบคุมที่ปรับตัวในระบบตอบสนองอย่างรวดเร็วต่อความไม่เป็นเส้นของระบบ ความถี่เสียงและการเปลี่ยนแปลงของภาระ
ระยะความถี่: 0~4800Hz สามารถขยายได้ถึง 18750Hz
ความละเอียด: 100, 200, 400, 800, 1600, 3200 เส้นสายสี
ระยะกําลังควบคุม: > 90dB
กลยุทธ์การควบคุม: การควบคุมช่องเดียว, ค่าเฉลี่ยที่ชั่งค่า, ค่าสูงสุด, ค่าต่ําสุด
การควบคุม sinus
สายไซน์ให้สัญญาณไซน์และไซน์สวีปที่มีคุณภาพแบบแอนาลอก พร้อมการควบคุมความขยายของรูปคลื่นไซน์และระยะเวลาการพักสามารถกําหนดโดยการตั้งเวลาหรือจํานวนของวงจรของสัญญาณไซนูโซอิด.
ระยะความถี่: 1Hz ~ 5000Hz สามารถขยายได้ถึง 10000Hz
ระยะเวลาวงจรปิด: 5 mS
การบิดเบือนฮาร์มอนิกส์: <-100dB
โหมดการสกัดความถี่: สกัดความถี่แบบเส้นตรง 0~6000 Hz/นาที
ทิศทางการกวาด: ขึ้น, ลง
ระยะเวลาการสกัด: สามารถตั้งเป็นจํานวนการสกัดหรือเวลาทดสอบ
โชคคลาสสิก
ใช้อัตราการสัดส่วนของฟังก์ชันการโอน, การสนับสนุนคลื่นซีนส์ครึ่ง, คลื่นระฆัง, คลื่นสี่เหลี่ยม, คลื่น trapezoidal, คลื่นฟันเจาะหน้า, คลื่นฟันเจาะหลัง, คลื่นสามเหลี่ยมผู้ใช้ยังสามารถใส่ค่าจุดสูงของแรงผลักดันตามความต้องการของพวกเขา.
ความยาวของกระแทกจาก 0.5 ถึง 3,000mS
ความกว้างแบนด์วิเคราะห์สูงสุด 18750Hz
ขนาดกรอบ: สูงสุด 16384
ตอบสนองมาตรฐาน: MIL-STD-810 (มาตรฐานทหารสหรัฐอเมริกา), มาตรฐาน ISO, กําหนดขีดจํากัดการตัดต่อโดยผู้ใช้
