| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN888-7200B-CT |
| ขั้นต่ำ: | 1 |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

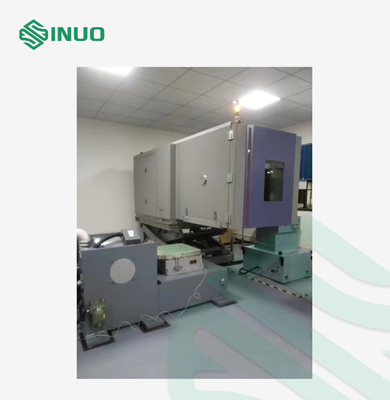

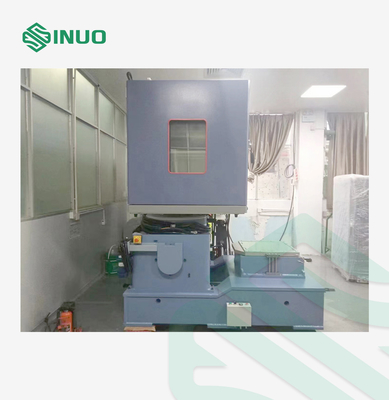

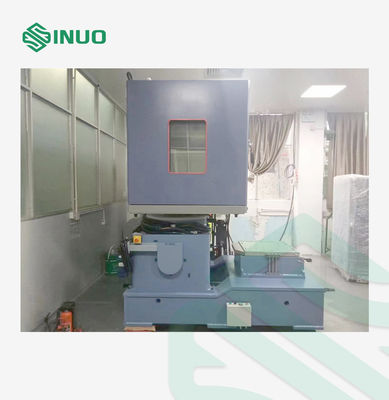

IEC 60068-2-6 อุณหภูมิเส้น ความชื้นและสั่นสะเทือน ห้องทดสอบครบวงจรที่สาม 5400L
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
IEC 60068-2-6:1995 การทดสอบสิ่งแวดล้อมสําหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ - ส่วน 2: วิธีการทดสอบ
IEC 60068-2-1:2007 การทดสอบสิ่งแวดล้อมสําหรับไฟฟ้าและผลิตภัณฑ์ไฟฟ้า - ส่วน 2-1: การทดสอบ-การทดสอบ A: เย็น, IDT
IEC60068-2-2: 2007 การทดสอบสิ่งแวดล้อม - ส่วน 2-1: การทดสอบ - การทดสอบ B - ความร้อนแห้ง, IDT
IEC60068-2-30:2005 การทดสอบสิ่งแวดล้อม-ส่วน 2-30: การทดสอบ-การทดสอบ Db.: ความร้อนความชื้น, วงจร ((12h+12h cycle), IDT
IEC60068-2-78:2001 การทดสอบสิ่งแวดล้อม-ส่วน 2-78: การทดสอบ-ห้องทดสอบ: ความร้อนอุ่น, เสมอ
ประเทศ, IDT
ภาพรวมสินค้า
การใช้งาน:มันให้สภาพแวดล้อมที่เปลี่ยนอุณหภูมิและความชื้นสําหรับหน่วยวิจัยและการผลิตทางวิทยาศาสตร์ เช่น ท้องอากาศ, การบิน, น้ํามัน, อุตสาหกรรมเคมี, ทหาร, รถยนต์ (จักรยานยนต์),เรือ อิเล็กทรอนิกส์ การสื่อสาร แบตเตอรี่พลังงาน และหน่วยวิจัยและการผลิตทางวิทยาศาสตร์อื่น ๆตัวอย่างจําลองถูกบรรจุด้วยการสั่นสะเทือนจําลองภายใต้สภาพแวดล้อมที่เปลี่ยนแปลงอุณหภูมิและความชื้นการทดสอบความสามารถปรับตัวและการทดสอบความปลอดภัยขององค์ประกอบอิเล็กทรอนิกส์ ให้การทดสอบความน่าเชื่อถือ การตรวจสอบผลิตภัณฑ์ เป็นต้น
ลักษณะ:1อุปกรณ์นี้ใหม่มาก มีการออกแบบโครงสร้างที่ทันสมัยและสมเหตุสมผลของระบบการทดสอบ และกระบวนการผลิตที่มาตรฐานมันเป็นผลิตภัณฑ์ที่พัฒนาโดยอิสระ มีลักษณะสวยงามและอุดมสมบูรณ์.
2องค์ประกอบการทํางานหลักของห้องทดสอบนี้ ใช้การตั้งค่าแบรนด์ชื่อดังโลก หลักการทางเทคนิคที่ก้าวหน้าและน่าเชื่อถือและเสียงและการประหยัดพลังงานถูกควบคุมได้อย่างดีที่สุด - ผลงานของมันสามารถเปรียบเทียบได้กับผลิตภัณฑ์ต่างประเทศที่คล้ายกัน.
3การจับคู่และการประกอบของชิ้นส่วนถูกจับคู่กันอย่างดี และส่วนประกอบการทํางานหลักทั้งหมดถูกนําเข้าจากระดับที่ก้าวหน้าระดับนานาชาติซึ่งเพิ่มความปลอดภัยและความน่าเชื่อถือของผลิตภัณฑ์ และรับประกันความต้องการการใช้งานระยะยาวและความถี่สูงของผู้ใช้.
4อุปกรณ์มีความสามารถในการใช้งานที่ดี ความสามารถในการบํารุงรักษา ความมั่นคงและความทนทานในอุณหภูมิที่ดี ความสามารถในการรักษาความปลอดภัยที่ดี และไม่ก่อให้เกิดมลพิษต่อสิ่งแวดล้อมหรือทําลายสุขภาพมนุษย์
5สายไฟทั้งหมดในตู้ควบคุมมีหมายเลขลําดับและหมายเลขลําดับที่พิมพ์และผลิตโดยอุปกรณ์พิเศษและเส้นจะชัดเจนและมองเห็นในสายตา
ปริมาตรเทคนิค
| ปริมาตรทางเทคนิคหลักของห้องอุณหภูมิและความชื้น | ||
| ขนาดสตูดิโอ | (W×D×H) 220×220×150 ซม, ปริมาตร 5400L | |
| ขนาดรวม (ประมาณ) |
(W × D × H) 260 × 585 ซม * ความสูง: 1- สภาพอุณหภูมิและความชื้นที่แตกต่างกัน: สูงสุดคือ 280CM 2. เมื่อทําการสั่นสะเทือนตั้งและอุณหภูมิและความชื้น: ความสูงประมาณ 360cm
--------ผลิตภัณฑ์ที่ไม่ใช่มาตรฐานต้องมีการออกแบบสุดท้าย ความสูงที่เกี่ยวข้องกับความสูงของโต๊ะสั่นสะเทือน โต๊ะสั่นสะเทือน 2 ตันประมาณ 1.7 เมตร) |
|
| ระยะอุณหภูมิ |
อุณหภูมิที่ใช้ทั่วไป: -40°C+180°C อุณหภูมิขีดจํากัด: -70°C+180°C |
|
| อุณหภูมิ | ≤±0.5°C (ไม่มีภาระ, สภาพคง) | |
| ความเบี่ยงเบนของอุณหภูมิ | ≤ ± 2 °C (ไม่มีภาระ, สภาพคง) | |
| เวลาทําความร้อน | -40°C+180°C ประมาณ 70 นาที, 3°C/นาที, เส้นตรง, ไม่มีภาระ | |
| เวลาเย็น | +180°C-40°C ประมาณ 70 นาที, 3°C/นาที, เส้นตรง, ไม่มีภาระ | |
| ภาระมาตรฐาน | ไม่มีภาระ (ในกรณีของแผ่นตาบอดเดียว ยกเว้นภาระของโต๊ะสั่น) | |
| ระยะความชื้น | 20% 98%RH | |
| ความหันห่างของความชื้น | ± 3%RH (เมื่อความชื้น > 50%RH) ± 5%RH (เมื่อความชื้น ≤ 50%RH) | |
| ตารางอุณหภูมิและความชื้น | ||
| วิธีการทดสอบ | GB/T5170 | |
| เสียง | ระดับเสียง ≤80dB ((A) (1m ภายในประตู, 1.2m เหนือพื้น, ในพื้นที่ว่าง) | |
| การปนเปื้อน แรงไฟฟ้า | สอดคล้องกับความต้องการมาตรฐานที่เกี่ยวข้อง | |
| ข้อมูลทางเทคนิคการทํางานของผลิตภัณฑ์ด้านบน, ยกเว้นความเร็วในการเย็น, ทั้งหมดถูกวัดในอุณหภูมิห้อง 25 °C และความชื้นสัมพันธ์ ≤ 85% R.H. | ||
| หลักการทํางาน | ||
| ฟังก์ชันควบคุมแบบฉลาด | ฟังก์ชันควบคุมที่ฉลาด: ระบบควบคุมกลางสามารถระบุสภาพแวดล้อมภายนอกห้องทดสอบได้โดยอัตโนมัติ (เช่นอุณหภูมิและความชื้น)สภาพการทํางานของตัวอย่างในห้องทดสอบ (เช่นน้ําหนัก, ความจุของความร้อน, การทํางานและความร้อน, ฯลฯ) และอุณหภูมิและความชื้นปัจจุบันในห้องทดสอบ , โดยการเปิดหรือปิดหน่วยทํางานที่เกี่ยวข้อง (เช่น เครื่องปรับอากาศหรือเครื่องทําความร้อนไฟฟ้า เครื่องปรับความชื้น ฯลฯ) โดยอัตโนมัติ เพื่อให้สามารถควบคุมอุณหภูมิและความชื้นต่างๆ ได้อย่างแม่นยํา:โปรแกรมควบคุมอุณหภูมิสูงและต่ําแบบฉลาด). | |
| ส่วนอุณหภูมิสูง | ส่วนอุณหภูมิสูง: ระบบควบคุมกลางทําการขยายความแรง, การแปลงแบบแอนาล็อก/ดิจิตอล และการแก้ไขที่ไม่ตรงตรง โดยใช้สัญญาณอุณหภูมิที่เก็บในกล่องแล้วเปรียบเทียบมันกับค่าที่ตั้งอุณหภูมิ (ค่าเป้าหมาย). The resulting deviation signal is calculated by PID and output The adjustment signal automatically controls the output power of the heater to achieve a dynamic balance between heating and heat dissipation in the test room, ในที่สุดการบรรลุอุณหภูมิคงที่ | |
| ช่องอุณหภูมิต่ํา (การออกแบบประหยัดพลังงาน) | วิธีการปรับอุณหภูมิ: ใช้เทคโนโลยีปรับอุณหภูมิสติก, นั่นคือวิธีการปรับอุณหภูมิ "ไม่มีการทําความร้อนระหว่างการเย็น" และ "ไม่มีการทําความเย็นระหว่างการทําความร้อน"มันแตกต่างจากเทคโนโลยีดั้งเดิมของ "สมดุลแบบไดนามิกของความเย็นและความร้อน" ของความแข็งแรงสูง. มันใช้เทคโนโลยีการปรับพลังงานการเย็น On-off หมายถึงว่าเครื่องควบคุมกลางควบคุมความจุในการเย็นตามจุดอุณหภูมิที่แตกต่างกันเพื่อให้อุปกรณ์ทํางานได้ตลอดเวลา ในสภาพการใช้พลังงานที่ค่อนข้างต่ํา. | |
| ความชื้น | ความชื้นทํางานคล้ายกับอุณหภูมิ | |
| โครงสร้างกล่อง | ||
| โครงสร้าง |
1. โครงสร้างด้านหน้าและด้านหลังที่แยกออกได้อย่างบูรณาการ ใช้แผ่นโกดังกันความร้อนแบบมาตรฐานทั้งหมดและบล็อกถูกปิดด้วยวัสดุซิลิโคนออร์แกนิคที่ทนต่ออุณหภูมิสูงและต่ํา. มันถูกประกอบและติดตั้งในสถานที่: ส่วนด้านหน้าคือห้องทํางาน ส่วนส่วนด้านหลังคือระบบเย็นและการควบคุมพร้อมแผ่นตาบอด 1 แผ่น และแผ่นตั้ง 1 แผ่น. 2. บอร์ดอินเตอร์เฟซสั่นสะเทือนถูกเชื่อมต่ออ่อนแอกับโต๊ะสั่นสะเทือนผ่านเยื่อยางซิลิโคนอ่อนแอที่สามารถแยกสั่นสะเทือนและมีฟังก์ชันประปาและความร้อน 3.สตูดิโอมีระบบปรับปรุงอากาศ: มอเตอร์ปรับปรุงอากาศ, ปีกลมหลบศูนย์กลาง, เครื่องทําความร้อน, เครื่องปรับความชื้น, เครื่องทําความเย็นและเครื่องปรับความชื้น |
|
| แผ่นควบคุม | แผนควบคุมการทํางานตั้งอยู่ด้านขวาของกล่อง เครื่องควบคุมสามารถพับได้ | |
| วัสดุเปลือก | ปรับปรุงและสร้างจากแผ่นเหล็กที่มีคุณภาพสูงที่ม้วนเย็น ด้านบนถูกถักและฟอสฟาต แล้วฉีดด้วยไฟฟ้า | |
| วัตถุดิบของ endosome | สัญลักษณ์สากล SUS304# | |
| วัสดุประปา | ผลิตจากฟองพอลิอุเรธานความหนา 100 มิลลิเมตร เพื่อให้แน่ใจว่าไม่มีความหนาวแข็งหรือความหนาแน่นบนพื้นผิวภายนอกของห้องทดสอบ | |
| ประตู | โครงสร้างสองประตูใช้สตรีปปิดยางซิลิโคน ที่ทนต่ออุณหภูมิสูงและต่ํา, ป้องกันการแก่ตัว และมีผลการปิดดีเพื่อป้องกันความหนาแน่นหรือหนาวบนกรอบประตูและขอบของประตูระหว่างการทดสอบอุณหภูมิต่ํา, กรอบประตูและขอบประตูมีอุปกรณ์แก้ไขน้ําแข็งไฟฟ้าและอุปกรณ์กันระเบิด | |
| มือประตู | ใช้โครงสร้างแบบดึงและเปิดแรงเลเวอร์ การสลับเป็นสะดวกสบาย, ง่ายและสวยงาม | |
| หน้าต่างการสังเกต | มีขนาด: 40 × 33 ซม (ความกว้าง × ความสูง) หนังความต้านทานความร้อนและหน้าต่างการสังเกตกันหนาวบนประตูของกล่อง | |
| ไฟฟัน | หน้าต่างการสังเกตพร้อมกับแหล่งแสงการสังเกตที่มีอายุการใช้งานยาวนานที่ควบคุมได้ ซึ่งสามารถเปิดและปิดด้วยมือโดยตรง และมีฟังก์ชันการปิดอัตโนมัติ | |
| การทดสอบหลุมหมู | มีช่อง φ100 มิลลิเมตรอยู่ด้านขวาหรือซ้ายของกล่อง แต่ละช่องพร้อมกับปุ่มยางฟองพิเศษตําแหน่งเฉพาะของหลุมสามารถออกแบบตามความต้องการจริงของผู้ใช้. | |
| อุปกรณ์ระบายน้ําที่ด้านล่างของสตูดิโอ | น้ําหมักจากห้องแวดล้อมไม่ควรรั่วลงบนโต๊ะสั่นสะเทือนไฟฟ้าแม่เหล็กมีซิงค์และหลุมระบายน้ําที่ด้านล่างของกล่องเพื่อให้แน่ใจว่าการระบายน้ําเรียบร้อยและน้ําทั้งหมดสามารถระบายน้ํา. | |
| เครื่องติดตั้งประตู | เพื่อให้มั่นคงของประตูห้องทดสอบระหว่างการขนส่งและการจัดการ มีอุปกรณ์ติดประตูให้ด้วยพิเศษ | |
| อุปกรณ์ปรับความดันอากาศ | มีอุปกรณ์ปรับความดันอากาศบนชั้นบนของห้องทํางานเพื่อปรับปรับความดันอากาศภายในที่เกิดจากการสั่นสะเทือน | |

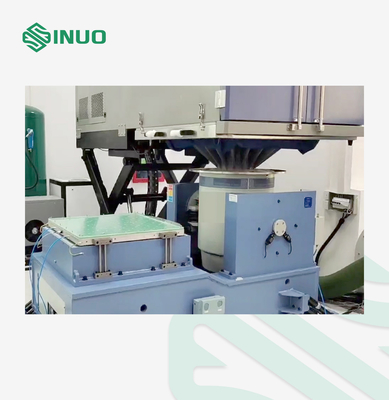

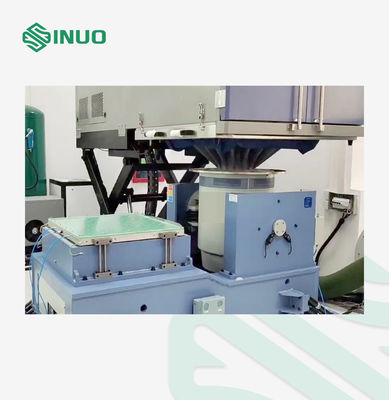

| วิธีการร่วมมือกับโต๊ะสั่น | มีแผ่นพื้นเคลื่อนไหวสามแผ่นในสตูดิโอ พร้อมกับแผ่นตาบอดและแผ่นอินเตอร์เฟซตารางสั่นตั้งและแนวราบ | |
| ป้ายตาบอด: ใช้สําหรับการทดสอบอุณหภูมิและความชื้นแยก | ||
| บอร์ดอินเตอร์เฟียสแนวตั้งและแนวราบ ใช้ในการทดสอบการสั่นสะเทือนอย่างครบถ้วนในทิศทางแนวตั้งหรือแนวราบของตารางสั่นสะเทือน และสามารถใช้กับตารางเพิ่มเติมการสั่นสะเทือนได้เปลือกอ่อนยางซิลิโคนถูกเชื่อมต่ออ่อนโยนกับโต๊ะสั่น, สามารถแยกความสั่นสะเทือนและมีฟังก์ชันประปาและความร้อน | ||

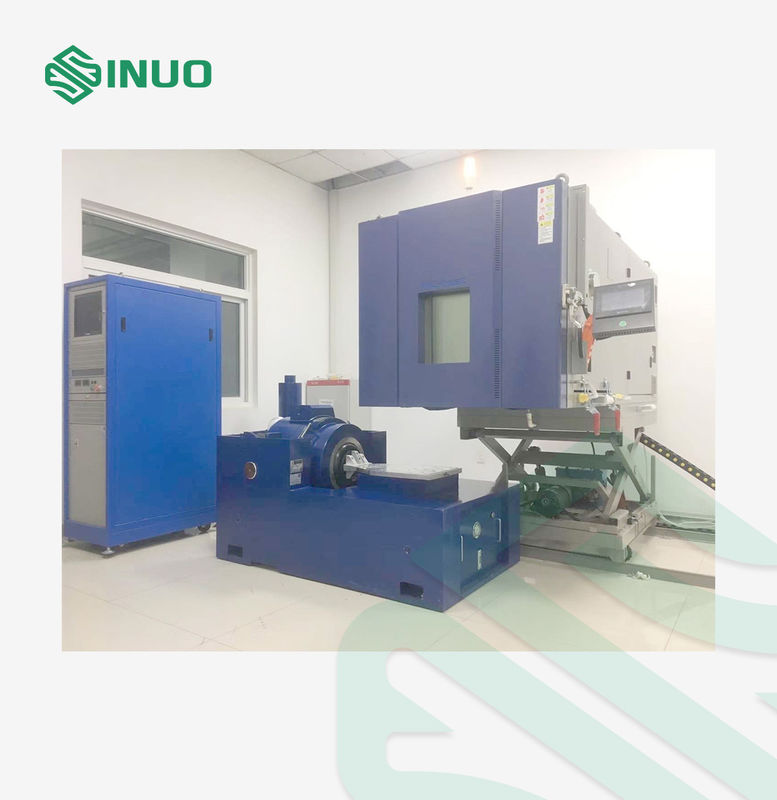

| วิธีการเคลื่อนที่ (ฐานยก) | ตารางสั่นคง และห้องทดสอบพร้อมกับแพลตฟอร์มยกแบบไฮดรอลิก หรือมีหมุนเคลื่อนที่ (เคลื่อนที่ด้วยไฟฟ้า)ผ่านการเคลื่อนไหวซ้ายและขวาและยกขึ้นและลงของห้องทดสอบ, มันสามารถเชื่อมต่ออย่างแม่นยํากับโต๊ะตั้ง, แพลตฟอร์มแนวราบหรือตําแหน่งว่างของโต๊ะสั่นสะเทือน. | |
| ระบบปรับอากาศ | ||
| วิธีควบคุม | การขับเคลื่อนอากาศที่บังคับ และการควบคุมอุณหภูมิที่สมดุล | |
| อุปกรณ์ระบายอากาศ | มันใช้พัดลมหลบศูนย์กลางหลายตัวที่ขับเคลื่อนโดยมอเตอร์ภายนอกแกนยาว | |
| วิธีการทําความร้อน | เครื่องทําความร้อนสายไฟฟ้าเหล็กไนเคิล-โครเมียม ปรับ PID เครื่องขับเคลื่อน: รีเล่สภาพแข็ง | |
| วิธีทําความเย็นด้วยอากาศ | อุปกรณ์ระบายน้ําแบบปีก | |
| คุณสมบัติความชื้นและกันน้ําตก | ||
|
||
| ลักษณะของท่ออากาศ | ||
|
||
| ระบบเย็น | ||
| เครื่องบดน้ําเย็น | ชุดหน่วยเย็นอุณหภูมิต่ําแบบกระแสประกอบด้วย 2 เครื่องปรับอากาศ | |
| อุปกรณ์เสริมหลักสําหรับอุณหภูมิต่ํา |
1วาล์วโซเลโนอิด: "แดนฟอส" 2วาล์วหยุดมือ: "Danfoss" 3.กรอง: "แดนฟอส" 4.เซ็นเซอร์ความดัน: บริษัทร่วมกันของจีนและเยอรมัน "ฮองมู" 5วาล์วขยาย: Danfoss 6อุปกรณ์ระบายความร้อนประสิทธิภาพสูง: "Danfoss" 7เครื่องแยกน้ํามัน: "ALCO" 8ท่ออับอัดแรง: อเมริกัน "Packless" |
|
| คอนเดนเซอร์ |
"ยองจิอัง" ของไต้หวัน
|
|
| อุปกรณ์ระเหยเย็น | อุปกรณ์ระเหยปีกไฮโดรฟิลิค "ยองกิยอง" ของไต้หวันมีประสิทธิภาพในการแลกเปลี่ยนความร้อนที่สูงกว่า 30% กว่าอุปกรณ์ระเหยทั่วไป มีข้อดีของความงาม, ความคับแน่น, และความเย็นเร็ว | |
| กระบวนการปั๊มปูนด้วยไนโตรเจน | ท่อเชื่อมที่อุณหภูมิต่ํา ใช้ท่อทองแดงที่ไม่มีออกซิเจนคุณภาพสูง, การปั่นที่เต็มไปด้วยไนโตรเจน, และกระบวนการรักษาความดันสูงและป้องกันการรั่วไหลเพื่อรับรองคุณภาพการปั่น | |
|
เทคโนโลยีการควบคุมพลังงานเย็น (การออกแบบประหยัดพลังงาน) |
วิธีการปรับอุณหภูมิ: ใช้เทคโนโลยีปรับอุณหภูมิสติก, นั่นคือวิธีการปรับอุณหภูมิ "ไม่มีการทําความร้อนระหว่างการเย็น" และ "ไม่มีการทําความเย็นระหว่างการทําความร้อน"มันแตกต่างจากเทคโนโลยีดั้งเดิมของ "สมดุลแบบไดนามิกของความเย็นและความร้อน" ของความแข็งแรงสูง. มันใช้เทคโนโลยีการปรับพลังงานการเย็น On-off, หมายถึงตัวควบคุมกลางควบคุมความจุในการเย็นตามจุดอุณหภูมิที่แตกต่างกัน (เช่นเทคโนโลยี "สมดุลสติก" ของการเย็นโดยไม่ใช้การทําความร้อน, การทําความร้อนโดยไม่ต้องทําความเย็น) เพื่อให้อุปกรณ์ทํางานเสมอในระดับพลังงานที่ค่อนข้างต่ํา | |
| วิธีการเย็น | การเย็นด้วยน้ํา (พร้อมเครื่องเย็น) ขนาดภายนอก: L270*W115*H200CM | |
| สารเย็น | การใช้ R404A และ R23 น้ํายาเย็นที่เป็นมิตรต่อสิ่งแวดล้อม | |
| ลักษณะของระบบเย็น |
①โดยใช้เทคโนโลยีสมดุลสติกที่ทันสมัยที่สุด ระบบควบคุมควบคุมการไหลของสารเย็นในช่วง 0 ถึง 100%โดยการปรับความจุในการเย็นโดยอัตโนมัติเพื่อให้เกิดการประหยัดพลังงาน; ②. วาล์วเลื่อนอากาศจากเครื่องหมายที่นําเข้าใช้ในการควบคุมแรงดันการดูดของเครื่องปรับอากาศโดยอัตโนมัติ เช่น บริษัทสปอร์แลนอเมริกัน (หรือดานฟอสสแห่งประเทศเดนมาร์ก)และวาล์วขยายความร้อน Danfoss ของเดนมาร์ก ใช้ในการปรับอุณหภูมิการดูดของเครื่องปรับอากาศโดยอัตโนมัติ เพื่อให้แน่ใจว่าเครื่องปรับอากาศทํางานภายในช่วงที่เต็ม.มั่นคงและน่าเชื่อถือ ③. ใช้วาล์วปรับความดันหมอกที่นําเข้าเพื่อป้องกันความดันระบายน้ําจากคอมเพรสเซอร์อุณหภูมิต่ําไม่สูงเกินไป เช่น: เดนมาร์ก ดานฟอส ④.ใช้อุปกรณ์ทําความร้อนกล่องคันคอมเพรสเซอร์เพื่อลดความละลายของสารเย็นและน้ํามันปรับน้ํามันภายในคอมเพรสเซอร์ เพื่อปกป้องความปลอดภัยของคอมเพรสเซอร์และรับประกันการทํางานที่น่าเชื่อถือ; ⑤. เครื่องแลกเปลี่ยนความร้อนแผ่นเหล็กไร้ขัดเหล็กถูกใช้เป็นเครื่องปรับความร้อนของระบบต องเย็นแบบกระบวนการประสิทธิภาพในการถ่ายทอดความร้อนสูงและลักษณะที่คอมพ্যাকต์; ⑥เพื่อป้องกันน้ําที่หลอมลงบนคอมเพรสเซอร์จากการไหลเวียนอย่างอิสระ, กระปุกเก็บน้ําถูกติดตั้งอยู่ด้านล่างของคอมเพรสเซอร์, ซึ่งได้รับและปล่อยกลาง. ⑦ท่อเย็นทั้งหมดถูกเชื่อมด้วยไนโตรเจน เพื่อป้องกันการสร้างเกลือออกไซด์ภายในท่อทองแดงระหว่างการเชื่อม |
|
| ระบบดึงดูดแรงกระแทกและลดเสียง |
มันใช้การออกแบบซับซ้อนแรงกระแทกและการลดเสียงหลายแบบ เพื่อลดเสียงที่เกิดจากการสั่นสะเทือนและการปรับปรุงและการรั่วไหลที่เกิดจากการสั่นสะเทือนบนสินค้าได้อย่างมีประสิทธิภาพ: A. สปริงและพัดยางที่นําเข้าถูกใช้ภายใต้คอมเพรสเซอร์เพื่อการดึงดูดแรงกระแทกสองครั้ง ซึ่งลดการสั่นสะเทือนของคอมเพรสเซอร์และการสะท้อนของคอมเพรสเซอร์แคสเคดอย่างมีประสิทธิภาพ B. ดําเนินการติดตั้งผ้าปูนกันไฟและซึมเสียง ภายในกล่องภายนอกเพื่อลดความดังมากขึ้น C. ท่อทองแดงของระบบเย็นใช้การออกแบบเส้นโค้งและท่อดึงกระแทก เพื่อป้องกันการสั่นสะเทือนของเครื่องปรับอากาศให้ไม่ทําให้ท่อเย็นบิดและรั่วไหล |
|
|
ภายในของหน่วยต้องการอากาศและการระบายความร้อน เพื่อลดการกระจายเสียงทางอากาศเครื่องป้องกันเสียงด้วยผ้าปูนที่ซับซ้อนเสียงจากน้ํามันถูกติดตั้งที่ช่องเข้าและช่องออกอากาศ เพื่อลดคลื่นเสียงจากการส่งผ่านช่องระบายอากาศในห้อง.
B. หลอดท่อลดกระแทกและท่อกระบวนการคอมเพรสเซอร์ที่มีกว้างของปุ่มท่อไนลอนต่ํากว่า 10 มม. ใช้โค้งลดกระแทกและการติดตั้งทางไกลเพื่อหลีกเลี่ยงการสอดสาน; หน่วยลดกระแทก:
C. เครื่องปรับความแรงสปริงพิเศษถูกติดตั้งไว้ที่ด้านล่างของหน่วยเย็น เพื่อลดการส่งสั่นสะเทือนของเครื่องปรับอากาศผ่านพื้นฐานแข็งและพื้นดิน
D. แปลงกันความร้อนมีบทบาทคู่ในการกันความร้อนและความแน่นของอากาศของสับสนที่ขยายไม่โลหะของเครื่อง (ห้องทดสอบการกระแทกร้อนและเย็น)มันประกอบด้วยผ้าใยแก้ว, ผ้าซิลิก้าสูงและหลากหลายชนิดของความร้อน ป้องกันผ้าปู E. การลดความดังและการลดความสั่นสะเทือน: เนื้อผ้าใยและกระเป๋าปูนกันความร้อนเองมีหน้าที่ในการดูดซึมเสียงและการแยกความสั่นสะเทือนซึ่งสามารถลดเสียงและการสั่นสะเทือนของเครื่องปั่นได้อย่างมีประสิทธิภาพ, แฟนและระบบอื่น ๆ
|
||
| ระบบบํารุงความชื้น/ล้างความชื้น/ระบบประปา | ||
| วิธีการปรับความชื้น | การปรับความชุ่มชื้นด้วยควายไฟฟ้า (เครื่องทําความร้อนโลหะไร้ขัดเหล็ก) เครื่องขับเคลื่อน SSR รีเล่ย์สภาพแข็งที่ไม่ติดต่อ | |
| วิธีการวัดความชื้น |
นําเข้าอินเทกรีตฟินแลนด์ "Vaisala" เซ็นเซอร์ความชื้นอิเล็กทรอนิกส์ความแม่นยําสูง (ผลงานที่มั่นคงมากขึ้น ความแม่นยําสูง และฟังก์ชันฟรีการบํารุงรักษาที่แข็งแรง) |
|
| เครื่องควบคุมระดับน้ํา | ใช้สวิตช์ระดับเหลวอิเล็กทรอนิกส์ของไต้หวัน "Fanyi" | |
| วิธีการให้น้ําอ่อนความชื้น | ระบบปัจจุบันของระบบน้ํา: ประกอบด้วยถังแหล่งน้ํา, ปั๊มน้ํา, วาล์ว solenoid, เครื่องปรับความชื้น, เครื่องควบคุมระดับน้ํา, หลอดเชื่อม, ฯลฯ | |
| ระบบน้ําอัตโนมัติ | การยกปั๊มน้ํา + ระบบเพิ่มน้ําอัตโนมัติ (ไม่พร้อมกับเครื่องน้ําบริสุทธิ์) สามารถบรรลุเป้าหมายของการทํางานโดยไม่ต้องดูแลภายใต้อุณหภูมิสูงและความชื้นสูงเป็นเวลานาน | |
| ปั๊มน้ํา | ใช้ในการให้น้ําไดนามิกในเวลาจริงให้กับเครื่องปรับความชื้น เพื่อตอบสนองความต้องการของการปรับความชื้นและรักษาความชื้นในกล่อง | |
| อุปกรณ์ปรับความดัน | ห้องทดสอบของบริษัทของเรา มีอุปกรณ์ปรับความดัน เพื่อให้ความดันภายในและภายนอกห้องก็น่าจะเหมือนกัน เพื่อให้ความแม่นยําและความมั่นคงของความชื้น | |
| ระบบล้างความชื้น | วิธีการลดความชื้นโดยการปรับความชื้น: เครื่องระเหยลดความชื้นถูกติดตั้งในกล่องเพื่อให้ระเหยน้ําในอากาศในห้องทํางานบดลงเป็นน้ําบนเครื่องระเหย dehumidifying และถูกปล่อยออกจากกล่อง, ลดความชื้นในห้องทํางาน | |
| น้ําปรับความชื้น | น้ําดีโอไอนิส หรือน้ํากระป๋อง มีอุปกรณ์เก็บน้ําขนาดใหญ่ เพื่อให้แน่ใจว่าน้ําปรับความชื้นระยะยาว และสามารถเพิ่มน้ําได้โดยอัตโนมัติ | |
| ระบบควบคุมไฟฟ้า | ||
| วิธีการวัดอุณหภูมิและความชื้น |
การเก็บอุณหภูมิใช้ตัวต่อต้านเพลตินู Pt100 แบบปรับเกราะความละเอียดสูงชั้น A ความชื้น: เซ็นเซอร์ความชื้นอิเล็กทรอนิกส์ความแม่นยําสูง (ผลประกอบการที่มั่นคงมากขึ้น, ความแม่นยําสูง, และฟังก์ชันฟรีการบํารุงรักษาอย่างมาก) |
|
| การติดตามความดันในการทําเย็น | ห้องทดสอบพร้อมกับเซ็นเซอร์ความดันเพื่อตรวจจับสภาพการทํางานของเครื่องปรับอากาศ เพื่อตรวจสอบความดันแบบไดนามิกในเวลาจริงระหว่างการทํางานของเครื่องปรับอากาศใช้โปรแกรมพิเศษของบริษัทของเรา และหลักการทํางานที่ดี, เครื่องปรับอากาศมีอยู่ในสภาพการทํางานที่ดีเสมอ ซึ่งสามารถปรับปรุงความน่าเชื่อถือของระบบเย็นและยืดอายุการใช้งานของส่วนประกอบหลักของมัน (เช่น เครื่องปรับอากาศ,วาล์วโซเลนอยด์ ฯลฯ) ในขณะเดียวกันคุณยังสามารถตรวจสอบความดันสแตติกของระบบเย็นเพื่ออํานวยความสะดวกให้กับช่างมืออาชีพในการบํารุงรักษาอุปกรณ์ | |
| เครื่องควบคุมอุณหภูมิและความชื้น | โดยใช้ Xinbao: 7 นิ้ว (ความละเอียด 800 × 480) TFT สีจีนจอ LCDสัมผัสอินเตอร์เฟซมนุษย์-เครื่องจักรและบริษัท Omron ของผลงานสูง ปรับปรุง (PLC) ที่สามารถเข้าโดยตรง, แสดงและอุณหภูมิควบคุม, และมีเครื่องมือโปรแกรมพิเศษของบริษัทของเราสําหรับห้องทดสอบ, ระบบควบคุมรับรองโหมดการโต้ตอบมนุษย์-เครื่อง; มันมีการออกแบบอัตโนมัติ, อัจฉริยะและ humanized.ระบบควบคุมใช้วิธีการควบคุม input สองช่องและ output สองช่องในการควบคุมอุณหภูมิและความชื้นตามลําดับ. สามารถแสดงและตั้งค่าปารามิเตอร์การทดสอบ, โปรแกรมโค้ง, เวลาทํางาน, และสถานะการทํางานของเครื่องทําความร้อน, เครื่องปรับความชื้น, หน่วยเย็น, และแฟน | |
| มันยังมีฟังก์ชันการทํางานอัตโนมัติของโปรแกรมการทดสอบและการปรับตัวของปริมาตร PID; มันสามารถนําระบบการทําความร้อน, ระบบปรับความชื้น / ปรับความชื้น,ระบบเย็น, พัดลมหมุนเวียน, ระเบิดอุณหภูมิเกิน และระบบย่อยอื่น ๆ เพื่อรับรองคุณภาพการควบคุมที่สูงของระบบควบคุมอุณหภูมิ / ความชื้นทั้งหมด . | ||
| ส่วนใหญ่ทําอุปกรณ์ไฟฟ้า |
1ติดต่อ AC: "ABB" 2เครื่องตัดวงจร: "ABB" 3- รีเล่ยความร้อน: "ABB" 4รีเล่เล็ก: "ออมรอน" 5- รีเล่สภาพแข็ง: ไต้หวัน Shiyan |
|
| อินเตอร์เฟซการโต้ตอบมนุษย์-คอมพิวเตอร์ | อินเตอร์เฟซมนุษย์-เครื่องแบบสัมผัสสีและเครื่องควบคุมที่สามารถเขียนโปรแกรมได้ (PLC) ที่มีประสิทธิภาพสูง เครื่องควบคุมมีฟังก์ชันการป้องกันรหัสผ่าน 3 ระดับการใส่รหัสผ่านที่แตกต่างกัน มีอนุญาตการทํางานที่แตกต่างกัน เพื่อหลีกเลี่ยงการปิดเพราะการสัมผัสของมนุษย์. | |
| วิธีการแสดง | จอจอเหลว LCD สี การควบคุมสัมผัส อินเตอร์เฟซภาษาอังกฤษ | |
| ความแม่นยําในการแสดง | อุณหภูมิ 0.1°C เวลา 1 นาที ความชื้น 0.1%RH | |
| ความจุของโปรแกรม |
(1) โปรแกรมสูงสุด 127 โปรแกรม ระยะเวลาทํางานยาวมาก (2) 999 ชั่วโมงต่อส่วน, ขั้นสูงสุด 32,000 จังหวะ (3) แต่ละคําสั่งสามารถใช้ได้ 9999 ครั้ง เวลา: 099 ชั่วโมงและ 59 นาที กลมกราฟิกสามารถแสดงในเวลาจริงเมื่อโปรแกรมถูกดําเนินการ. เนื้อหาที่แสดงคือ: การตั้งค่าอุณหภูมิ (SV) ค่าจริง (PV), วงจรการดําเนินการโปรแกรม,ฟังก์ชันการดําเนินการโค้งโปรแกรม, ระยะเวลาการทํางานของเซ็กเมนต์, ระยะเวลาจํานวนเซ็กเมนต์, ระยะเวลาการทํางาน, ระยะเวลาที่เหลือ, สถานการณ์ความผิดพลาดและระยะเวลาความผิดพลาด, โดยมีฟังก์ชันการข้ามไฟล์และการรอระหว่างการดําเนินโปรแกรม |
|
| วิธีทํางานของระบบ | โปรแกรมการทํางานโหมด การทํางานแบบคง | |
| การแสดงข้อมูล | อุปกรณ์มีปี, เดือน, วันและเวลาแสดง, เวลาทํางานทั้งหมดของอุปกรณ์, เวลาทํางานของส่วนโปรแกรม, และแสดงอุณหภูมิน้ําเย็น. | |
| รายละเอียดอุบัติเหตุ | แสดงสถานะความผิดพลาดและการวิเคราะห์สาเหตุที่เป็นไปได้ | |
| ข้อมูลการบํารุงรักษาประจํา | รายการการบํารุงรักษาประจําวันและรายการบํารุงรักษาระยะเวลาจะปรากฏเป็นประจํา เพื่อเตือนและแนะนําผู้ประกอบการในการดําเนินงานบํารุงรักษาอุปกรณ์ประจําวัน | |
| ฟังก์ชันควบคุม | ฟังก์ชันป้องกันอุณหภูมิขีดจํากัดด้านบนและด้านล่าง (อุปกรณ์เตือนเสียงและภาพ) ระบบควบคุมยังมีฟังก์ชันการค้นพบและการวินิจฉัยตัวเอง, การแสดงความผิดพลาดอัตโนมัติและสัญญาณเตือน;ฟังก์ชันการทํางานและหยุดอัตโนมัติ; ปฏิบัติการการวินิจฉัยเอง, กับหลายรูปแบบการฟื้นฟูการปิดไฟ. หลังจากการทดสอบเสร็จสิ้น, มันมีการปิดอัตโนมัติและเสียงและแสงเตือน | |
| การติดตามทางไกล |
อินเตอร์เฟซ USB ที่ติดตั้งสามารถดาวน์โหลดเส้นโค้งประวัติศาสตร์และข้อมูลประวัติศาสตร์ได้ - สามารถแทนเครื่องบันทึกและรองรับ RS485, LAN (พอร์ตเครือข่าย),GPRS (โทรศัพท์มือถือ) และวิธีการสื่อสารอื่น ๆ (มาตรฐาน RS232 หรือ USB) เพื่ออํานวยความสะดวกในการติดตามและรวบรวมข้อมูลจากระยะไกล. มันสามารถทําความเข้าใจการจัดการการสื่อสารทางไกลระหว่างเครื่องควบคุมกลางและคอมพิวเตอร์ หลังจากเครื่องเชื่อมต่อการทํางานของอุปกรณ์และปริมาตรต่างๆ เช่น อุณหภูมิและความชื้น สามารถติดตามได้อย่างต่อเนื่องผ่านคอมพิวเตอร์(สามารถเชื่อมต่อออนไลน์ได้สูงสุด 32 เครื่อง) ฟังก์ชัน USB: USB20สามารถบันทึกและดาวน์โหลดข้อมูลการทํางานการทดสอบ พร้อมกับ USB flash drive (ความจุ 4G) |
|
| หน้าที่การสื่อสาร |
(1) พื้นที่เก็บข้อมูลขนาดใหญ่ สามารถเก็บข้อมูลได้ 3 เดือน เมื่อเปิด 24 ชั่วโมงต่อวัน (2) ขนาดการเก็บตัวอย่างคือ 1M ซึ่งสามารถแทนที่การเก็บของในคอมพิวเตอร์ได้ อินเตอร์เฟซ USB ที่ติดตั้งสามารถดาวน์โหลดเส้นโค้งประวัติศาสตร์และข้อมูลประวัติศาสตร์ได้ - สามารถแทนเครื่องบันทึกและรองรับ RS485, LAN (พอร์ตเครือข่าย),GPRS (โทรศัพท์มือถือ) และวิธีการสื่อสารอื่น ๆ เพื่ออํานวยความสะดวกในการติดตามและรวบรวมข้อมูลจากทางไกล. ฟังก์ชัน USB: USB20สามารถบันทึกและดาวน์โหลดข้อมูลการทํางานการทดสอบ พร้อมกับ USB flash drive (ความจุ 4G) |
|
| ไฟชี้วัดการทํางานของอุปกรณ์ | เครื่องเตือนเสียงและแสงสามสีติดตั้งอยู่บนด้านบนของตู้ควบคุมไฟฟ้า ซึ่งสามารถแสดงสถานะสามของอุปกรณ์ที่ทํางาน หยุดและเตือน | |
| เงื่อนไขการใช้อุปกรณ์ | ||
| น้ําปรับความชื้น | ใช้น้ําบริสุทธิ์, น้ํากระป๋อง, น้ําไม่ประกอบด้วยไอออน, ความต้านทาน ≥ 500Ω.m | |
| โวลเตชั่น | AC 380V±10%, 50 Hz, สายสี่สายสามเฟสและสายดิน | |
| พลังงานติดตั้ง | 126KW รวมเครื่องทําความเย็น 28KW | |
| อุณหภูมิบริเวณ | 5°35°C | |
| ความชื้นของสิ่งแวดล้อม | < 85% R.H ((25 °C) | |
| ความดันชั้นบรรยากาศ | 86?? 106Kpa | |
| ความต้องการสถานที่ | อุปกรณ์ควรถูกวางในแนวราบในห้องทดสอบที่มีอากาศดี มีพื้นที่พออยู่รอบ ๆ สําหรับการทํางานและการบํารุงรักษา; ดีที่สุดคือการมีระบายน้ําพื้นระบายน้ําใกล้กับกล่องทดสอบ | |
| ขนาดการวางแผนของอุปกรณ์ |
A:≥ 2000m B:≥ 1500mm C:≥ 800m D:≥ 800mm E: ≥ 500 มม. |
|
| สภาพแวดล้อม | ไม่มีการสั่นสะเทือนแรง ไม่มีการขัดขวางสนามไฟฟ้าแม่เหล็กแรง ไม่มีปริมาณฝุ่นและสารเกรดสูงรอบสถานที่อุปกรณ์และไม่มีแสงแดดตรงหรือรังสีตรงจากแหล่งความร้อนอื่น ๆ. | |
