| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN881B-1000L |
| ขั้นต่ำ: | 1 |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

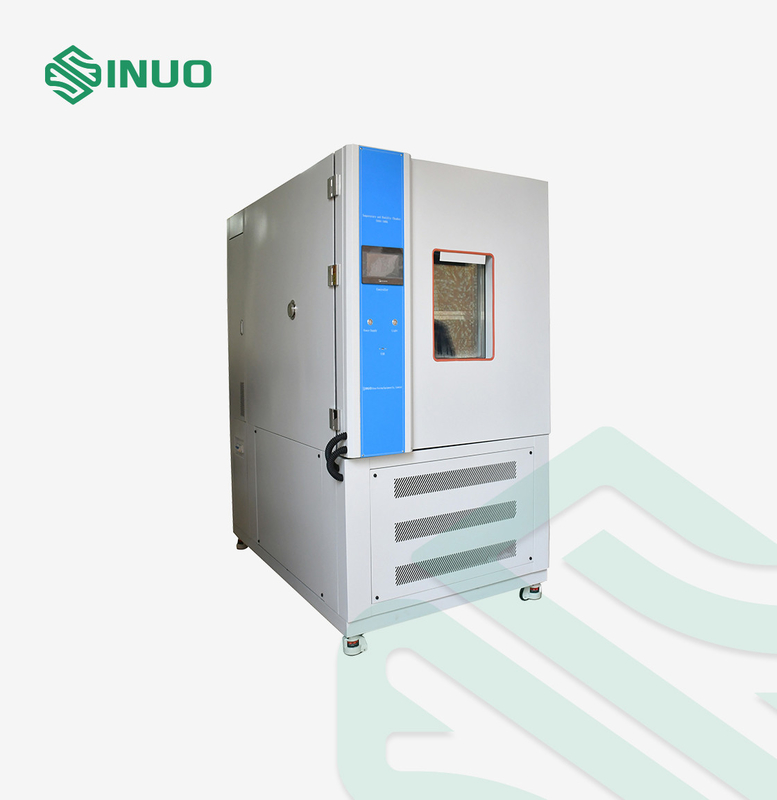

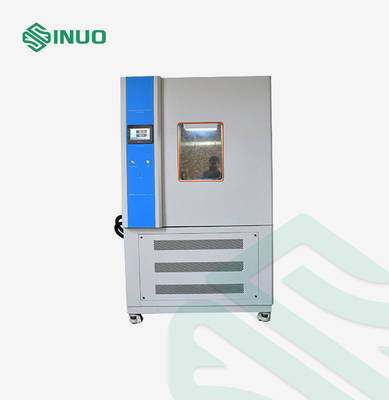

IEC60068-2-78 -70°C ห้องทดสอบความร้อนและความชื้นแบบปรับปรุงความเย็น 1000L
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
IEC60068-2-1:2007 หน่วยทดสอบสิ่งแวดล้อม-ส่วน 2-1: การทดสอบ-การทดสอบ A: เย็น, IDT
IEC60068-2-2:2007 หน่วยทดสอบสิ่งแวดล้อม - ส่วน 2-1: การทดสอบ - การทดสอบ B - ความร้อนแห้ง, IDT
IEC60068-2-78:2012 ∆การทดสอบสิ่งแวดล้อม-ส่วน 2-78: การทดสอบ-ห้องทดสอบ: ความร้อนความชื้น, สภาพคงที่, IDT
IEC60068-2-30:2005 ∆การทดสอบสิ่งแวดล้อม-ส่วน 2-30: การทดสอบ-การทดสอบ Db: ความร้อนความชื้น, วนเวียน (12h+12h cycle), IDT
ภาพรวมสินค้า
เครื่องควบคุมอุณหภูมิที่สามารถโปรแกรมได้ด้วยระบบ Touch ที่มีความสมดุลแบบเย็น (การควบคุมประหยัดพลังงาน)
อุปกรณ์ทดสอบนี้ห้าม:
1การทดสอบหรือการเก็บตัวอย่างของสารที่สามารถเผาไหม้ได้ ระเบิดได้และระเหยได้
2การทดสอบหรือเก็บตัวอย่างของสารสกัด
3การทดสอบหรือเก็บตัวอย่างชีววิทยา
4การทดสอบหรือเก็บตัวอย่างจากแหล่งปล่อยไฟฟ้าแม่เหล็กแรง
สภาพสภาพแวดล้อมการทดสอบ: เมื่ออุณหภูมิบริเวณเป็น + 25 °C, ความชื้นสัมพันธ์ ≤ 85% และไม่มีตัวอย่างในห้องทดสอบ
ปริมาตรเทคนิค
| ชื่อสินค้า | ห้องทดสอบอุณหภูมิและความชื้นคงที่ที่โปรแกรม |
| รูปแบบสินค้า | SN881B-1000L |
| ปริมาตรและน้ําหนัก | |
| ปริมาตรภายในชื่อ | 1000L |
| น้ําหนัก | ประมาณ 560 กก. |
| ผลงาน | |
| ระยะอุณหภูมิ | -70°C→+150°C |
| ระยะความชื้น |
(20%98) %RH (อุณหภูมิ: 20°C~85°C ดูแผนภูมิที่ควบคุมอุณหภูมิและความชื้น ไม่ใช้ความร้อน)
|
| อุณหภูมิ | ±0.5°C |
| ความดันของความชื้น | ≤2.5% |
| ความเบี่ยงเบนของอุณหภูมิ | ≤ ± 2,0 °C |
| ความหันห่างของความชื้น | ≤ ± 3% |
| เวลาทําความร้อน | ไม่มีความหน่วงเฉลี่ย 2 ̊3 °C/นาที |
| เวลาเย็น | ไม่มีความหน่วงเฉลี่ย 0.7 ̊C/นาที |
| สภาพภาระ | ไม่มี |
| เสียงทํางาน |
การทดสอบโดยเฉลี่ยของ 9 จุดจะใช้น้ําหนัก; จุดทดสอบแต่ละจุดอยู่ห่างจากแหล่งเสียง 1 เมตรในแนวราบและ 1 เมตรเหนือพื้นดิน) ระดับเสียง≤70dB ((A) (วัดในห้องกันเสียงที่มีอุณหภูมิแวดล้อม 25 °C และเสียงสะท้อนต่ํา) |
| โครงสร้าง | |
|
ผนังกั้นอาคาร
|
1วัสดุประปากล่อง: โพลีอุเรธานแข็งแรงทนอุณหภูมิสูง 100 มม. 2วัสดุประกอบด้วยประตู: โพลีอุรีเทนฟองแข็ง 100 มิลลิเมตรทนต่ออุณหภูมิสูง 3วัสดุผนังภายนอก: กระดาษ A3 4วัสดุผนังภายใน: พริ้วแผ่นสแตนเลส SUS#304 |
| ความแข็งแรงของโครงสร้างด้านล่าง | ความจุหนักของสายทางด้านล่างของห้องทดสอบ: ≤100Kg/m2 (ภาระ) |

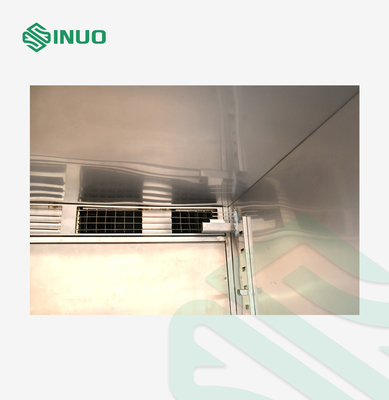

| ช่องแอร์ |
1.พัดลม เครื่องทําความร้อน เครื่องระเหยอากาศ (ยังมีเครื่องลดความชื้น) เครื่องระบายน้ํา ประตูปรับความดัน แผ่นนําอากาศปรับได้ เครื่องตรวจอุณหภูมิ 2- แฟนเซ็นทริฟิวเจอร์แกนยาวจากสแตนเลส: 4 ยูนิต/90W |
| การตั้งค่าแบบมาตรฐานของห้องทดสอบ |
1- หลอดประหยัดพลังงานในกล่อง: หลอดประหยัดพลังงาน LED 2. แฮนเลนที่ติดตั้งเรียบ 3ช่องหลุม: φ50mm 1 ชิ้น 4. หน้าต่าง 400x600x40 มิลลิเมตร 3-ชั้นกระจกกระจกกระจกกระจก 5หมุนประตู: SUS # 304 หมุนนําเข้า |

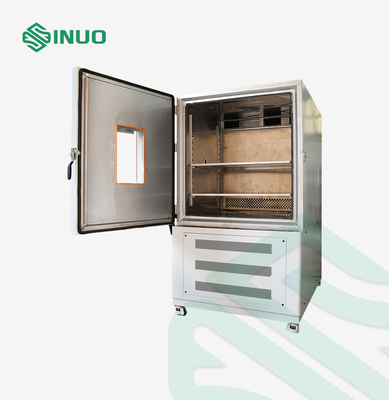

| ประตูกล่อง |
1อุปกรณ์มีกลไกล็อคประตูความปลอดภัย (ประตูสามารถเปิดในห้องทดสอบ) ประตูมีอุปกรณ์ความร้อนไฟฟ้าเพื่อป้องกันการหมักและระยะชมของหน้าต่างการสังเกตกระจกแหนลงประมาณ (W400 × H600mm). อุปกรณ์ทําความร้อนไฟฟ้าเพื่อป้องกันความเข้มแข็งบนกรอบประตู 2. ประตูชิ้นเดียวเปิดออก โดยมีมุมทางด้านซ้ายและมือทางด้านขวา (เมื่อมองหน้าของกล่อง) |
| แผ่นควบคุม | เครื่องควบคุมเป็นจอแสดงผล 600 7 นิ้ว, จอแสดงผลการควบคุมอุณหภูมิ (ความชื้น), ไฟแสดงผลการทํางาน, และปุ่มการส่องแสง |
| ห้องเครื่องจักร | อุปกรณ์ทําความเย็น ตู้น้ําเครื่องปรับอากาศ อุปกรณ์ลดความดัน อุปกรณ์ทําความร้อน |
| ตู้กระจาย | บอร์ดกระจายไฟ พัดลมเย็น เครื่องสลับพลังงานหลัก โทรทรานฟอร์ม รีเล่ระหว่าง รีเล่เวลา รีเล่สภาพแข็ง เครื่องติดต่อแอร์แอลซี เครื่องตัดวงจร |
| เครื่องทําความร้อน |
1พลังงานทําความร้อน: ประมาณ 4KW 2. วิธีควบคุมการทําความร้อน: SSR (Solid State Relay) ไม่สัมผัส 3เครื่องทําความร้อนไฟฟ้าประเภทปีกทรงท่อความร้อนจากสแตนเลส |
| หลุมสายไฟฟ้า | ตั้งอยู่ด้านหลังของกล่อง |
| ระบบเย็น | |
| อุปกรณ์ร้อนและเย็น |
1วิธีการเย็น: การเย็นด้วยอากาศ 2ระบบเย็นอุณหภูมิต่ําและเสียงเสียงต่ําของฮิตาชิหรือเอเมอร์สัน ระบบเย็นอุณหภูมิต่ํามาก (วิธีการระบายความร้อนด้วยการเย็นด้วยอากาศ) |
| อุปกรณ์แลกเปลี่ยนความร้อนและความเย็น | ระบบเย็นสองระยะ ฮิตาชิหรือเอเมอร์สัน เครื่องบดกระบวนเสียงต่ํา ใช้การออกแบบการแลกเปลี่ยนความร้อนและความเย็นถ่านหินเย็น SWEP ประสิทธิภาพสูงมาก [ผลิตในสวีเดน (sus#316) ]มันมีประสิทธิภาพมากกว่าชนิดกลมภายในแบบดั้งเดิม. |
| การกําหนดภาระการทําความร้อน |
1เมื่อเปรียบเทียบกับการออกแบบแบบดั้งเดิม, ความมั่นคงการควบคุมและ reproducibility มากกว่า, และมันได้รับประสิทธิภาพสูงสุดของการออมพลังงานและออมพลังงานมากขึ้น. 2. ใช้อุปกรณ์การปรับระบายถ่านหินเย็นอัตโนมัติเพื่อกําจัดภาระการทําความร้อนของผลิตภัณฑ์ที่ต้องทดสอบและเทคโนโลยีเยอรมัน / ญี่ปุ่น เทคโนโลยีการปรับปรุง |
| เครื่องบดน้ําเย็น | ฮิตาชิ หรือเอเมอร์สัน |
| ส่วนประกอบประสิทธิภาพสูง |
1อุปกรณ์ปรับระบายความร้อน ใช้อุปกรณ์เสริมทําความเย็น Chiming ที่นําเข้า 2. เครื่องบดและเครื่องบดน้ําใช้อุปกรณ์ปีกอลูมิเนียมชนิดสโปเลียร์คู่ AC&R |
| ระบบขยาย | ระบบเย็นที่ควบคุมความจุ (หลอดประสาท) |
| คอนเดนเซอร์ระเหย | เครื่องเปลี่ยนความร้อนท่อทองแดงทั้งหมด |
| วิธีควบคุมเครื่องเย็น |
1ระบบเย็นถูกออกแบบด้วยมาตรการลดความสั่นสะเทือนและเสียงดัง เช่นท่ออับอัดแรง 2. เครื่องปรับความเย็นอากาศกลับคอมเพรเซอร์ 3วาล์วควบคุมความดันระเหย 4. เครื่องควบคุมของระบบควบคุม ปรับสภาพการทํางานของเครื่องปรับความเย็นโดยอัตโนมัติตามสภาพการทดสอบและสามารถควบคุมความจุเย็นผลิตเพื่อบรรลุหลักการของประหยัดพลังงาน. |
| สารเย็น | Honeywell R404a (ดัชนีการลดระดับโอโซนคือ 0) |
| ระบบควบคุมไฟฟ้า | |
| รูปแบบเครื่องควบคุม | เครื่องควบคุมอุณหภูมิที่สามารถโปรแกรมได้ด้วยระบบ Touch ที่มีความสมดุลแบบเย็น (การควบคุมประหยัดพลังงาน) |
| ปริมาตรเทคนิคของเครื่องควบคุม |
อุณหภูมิและความชื้น สัญญาณการเข้า หลอดแห้งและชื้น PT100x2 ความละเอียด: อุณหภูมิ ±0.01°C, ความชื้น ±0.1%R.H. มันมีส่วนบนและส่วนล่างของขีดจํากัดการรอคอยและฟังก์ชันเตือน 9 ชุดการตั้งค่าปารามิเตอร์ควบคุม PID การคํานวณ PID อัตโนมัติ สกรีนแก้ไขอัตโนมัติหลอดแห้งและเปียก ความแม่นยํา: อุณหภูมิ ±0.1°C+1digit, ความชื้น ±1%R.H+1digit ความชันของอุณหภูมิ: 0.1 ~ 9.9 สามารถตั้ง |
| วิธีควบคุม |
1. BTHC วิธีการควบคุมอุณหภูมิและความชื้นที่สมดุล + DCC การควบคุมความจุเย็นที่ฉลาด + DEC การควบคุมไฟฟ้าที่ฉลาด (อุปกรณ์ทดสอบอุณหภูมิและความชื้น) 2. PID ปริมาณความอิ่มอิ่ม 3วิธีควบคุมอุณหภูมิที่สมดุล BTC + DCC การควบคุมความจุในการเย็นแบบฉลาด + DEC การควบคุมไฟฟ้าแบบฉลาด (อุปกรณ์ทดสอบอุณหภูมิ) |
| ฟังก์ชันการแสดงหน้าจอ |
1. มันใช้สไตล์การสนทนาบนหน้าจอ ไม่มีการใส่คีย์ที่จําเป็น และตัวเลือกสามารถสัมผัสได้โดยตรงบนหน้าจอ 2.ค่าอุณหภูมิตั้ง (SV) และจริง (PV) แสดงโดยตรง 3. สามารถแสดงจํานวนโปรแกรมที่กําลังดําเนินการ, ภาค, เวลาที่เหลือและจํานวนของวงจร 4. การดําเนินงานที่สะสมเวลาฟังก์ชัน 5. ราคาการตั้งค่าอุณหภูมิโปรแกรมแสดงในเส้นโค้งกราฟิก, กับฟังก์ชันของการแสดงในเวลาจริงของการดําเนินการโค้งโปรแกรม 6. มันมีหน้าจอแก้ไขโปรแกรมที่แยกแยก และอย่างน้อย 5 ส่วนของอุณหภูมิ ความชื้น และเวลาสามารถ input ในแต่ละหน้า 7.ภาษาอังกฤษสามารถเปลี่ยนได้ตามต้องการ 8. หน้าจอเตือนความผิดพลาดจะแสดง 9แผนไฟหลังจอสามารถปรับได้ 10. การทํางานป้องกันจอแสดงผลสามารถกําหนดเวลา, TIMER หรือปิดมือ |
| อุปกรณ์ป้องกันความปลอดภัย | |
| ระบบเย็น |
ความร้อนเกินของเครื่องปรับอากาศ ความละเอียดของเครื่องบด ความดันเกินของเครื่องบด |
| ห้องทดสอบ |
อุปกรณ์ป้องกันอุณหภูมิเกินที่ปรับได้ ระบบปรับอากาศ อุณหภูมิสูงเกินไป เครื่องพัดลมร้อนเกิน |
| อื่นๆ |
การป้องกันการรั่วไหล ท่อทําความร้อน ไม่มีการป้องกันการแห้งด้วยอากาศ การป้องกันความอ้วนและการตัดสั้น การป้องกันการตัดไฟฟ้า การป้องกันระดับน้ําต่ํา |
| รูปแบบอื่น ๆ | |
| ตัวอย่างของเครื่องตัดวงจรหลุดพลังงานหลัก | AC380V, 50Hz, สามเฟส สี่สาย + สายป้องกันดิน |
| คําสั่งพิเศษอื่น ๆ | |
| สายไฟฟ้า | คาเบล 5 หลัก (สามเฟส สี่สาย + สายดินป้องกัน) 4 เมตร, 1 ชิ้น (สามารถจัดให้ตามความต้องการของลูกค้า) |
| ช่องหลุม | 1 ช่องหลุมที่มีพับยาง กว้าง φ50 มิลลิเมตร ตําแหน่งและปริมาณของมันสามารถปรับเปลี่ยนตามความต้องการของผู้ใช้ได้ ตราบใดที่โครงสร้างกล่องอนุญาตและไม่ส่งผลกระทบต่อผลงาน |
| การขนส่ง | การบรรจุและขนส่งรถยนต์ |
| เงื่อนไขการใช้ | รายการเงื่อนไข |
| สภาพแวดล้อม | 1 อุณหภูมิ: 5°C 35°C 2ความชื้นสัมพัทธ์: ≤85% 3ความดันอากาศ: 86kPa 106kPa |
| สถานการณ์การจําหน่ายพลังงาน | AC380V สามเฟส สี่สาย + สายป้องกันการก่อดิน |
| พลังงานไฟฟ้า |
ระยะความกระตุ้นที่อนุญาต: AC (380±10) V ระยะความสับสนของความถี่ที่อนุญาต: (50±0.5) Hz ความต้านทานการก่อดินของสายก่อดินป้องกันน้อยกว่า 4Ω ผู้ใช้งานต้องตั้งค่าสวิทช์อากาศหรือพลังงานที่มีกําลังที่ตรงกันกับอุปกรณ์ที่สถานที่ติดตั้ง และสวิทช์นี้ต้องเป็นอิสระสําหรับการใช้โดยอุปกรณ์ |
| ความจุของแบตเตอรี่ | ประมาณ 11kW |
| ปัจจุบันสูงสุด | 30A |
| เปลี่ยน | 63A (เครื่องป้องกันการรั่วของกระเป๋าแบบพับ) |
| ความต้องการต่อสภาพแวดล้อมการเก็บรักษา | เมื่ออุปกรณ์ไม่ได้ทํางาน อุณหภูมิแวดล้อมใน 0°C~+45°C |
