| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN881-1000L |
| ขั้นต่ำ: | 1 |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

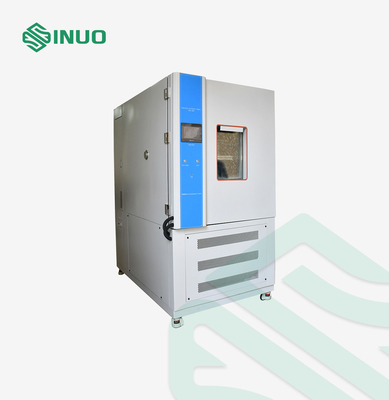

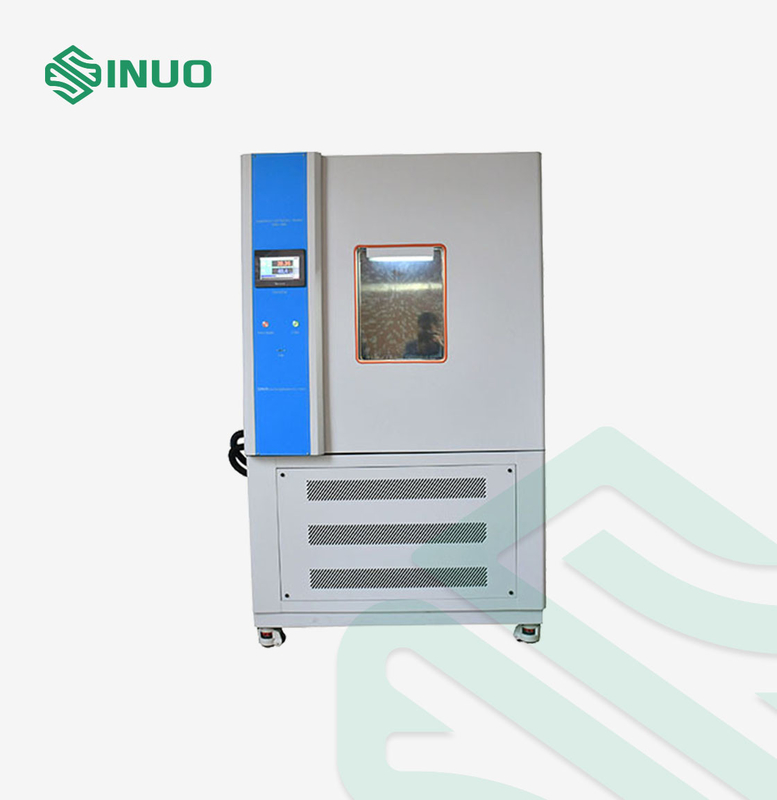

IEC60068-2-2 ห้องทดสอบอุณหภูมิและความชื้นคงที่ที่สามารถเขียนโปรแกรมได้ 1000L
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
IEC60068-2-1:2007 หน่วยทดสอบสิ่งแวดล้อม-ส่วน 2-1: การทดสอบ-การทดสอบ A: เย็น, IDT
IEC60068-2-2:2007 หน่วยทดสอบสิ่งแวดล้อม - ส่วน 2-1: การทดสอบ - การทดสอบ B - ความร้อนแห้ง, IDT
IEC60068-2-78:2012 ∆การทดสอบสิ่งแวดล้อม-ส่วน 2-78: การทดสอบ-ห้องทดสอบ: ความร้อนความชื้น, สภาพคงที่, IDT
IEC60068-2-30:2005 ∆การทดสอบสิ่งแวดล้อม-ส่วน 2-30: การทดสอบ-การทดสอบ Db: ความร้อนความชื้น, วนเวียน (12h+12h cycle), IDT
ภาพรวมสินค้า
อุปกรณ์ทดสอบนี้ห้าม:
1การทดสอบหรือการเก็บตัวอย่างของสารที่สามารถเผาไหม้ได้ ระเบิดได้และระเหยได้
2การทดสอบหรือเก็บตัวอย่างของสารสกัด
3การทดสอบหรือเก็บตัวอย่างชีววิทยา
4การทดสอบหรือเก็บตัวอย่างจากแหล่งปล่อยไฟฟ้าแม่เหล็กแรง
สภาพสภาพแวดล้อมการทดสอบ: เมื่ออุณหภูมิบริเวณเป็น + 25 °C, ความชื้นสัมพันธ์ ≤ 85% และไม่มีตัวอย่างในห้องทดสอบ
ปริมาตรเทคนิค
| ชื่อสินค้า | ห้องทดสอบอุณหภูมิและความชื้นคงที่ที่โปรแกรม |
| รูปแบบสินค้า | SN881-1000L |
| ปริมาตรและน้ําหนัก | |
| ปริมาตรภายในชื่อ | 1000L |

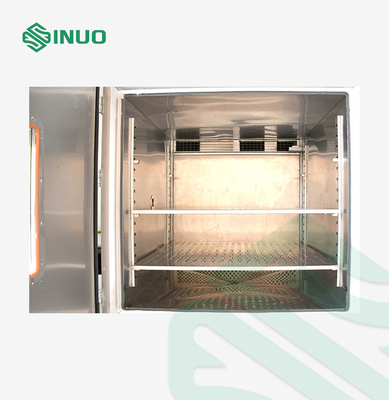

| ขนาดภายใน | W1000* H1000*D1000 มิลลิเมตร |
| ขนาดภายนอก | W1500* H2150*D1520 มิลลิเมตร |
| น้ําหนัก | ประมาณ 560 กก. |
| ผลงาน | |
| ระยะอุณหภูมิ | -70°C→+150°C |
| ระยะความชื้น |
(20%98) %RH (อุณหภูมิ: 20°C~85°C ดูแผนภูมิที่ควบคุมอุณหภูมิและความชื้น ไม่ใช้ความร้อน)
|
| อุณหภูมิ | ±0.5°C |
| ความดันของความชื้น | ≤2.5% |
| ความเบี่ยงเบนของอุณหภูมิ | ≤ ± 2,0 °C |
| ความหันห่างของความชื้น | ≤ ± 3% |
| เวลาทําความร้อน | ไม่มีความหน่วงเฉลี่ย 2 ̊3 °C/นาที |
| เวลาเย็น | ไม่มีความหน่วงเฉลี่ย 0.7 ̊C/นาที |
| สภาพภาระ | ไม่มี |
| เสียงทํางาน |
ระดับเสียง≤70dB ((A) (วัดในห้องกันเสียงที่มีอุณหภูมิแวดล้อม 25 °C และเสียงสะท้อนต่ํา; ใช้น้ําหนักเพื่อทดสอบค่าเฉลี่ย 9 คะแนน)จุดทดสอบแต่ละจุดห่างจากแหล่งเสียง 1 เมตรในแนวราบและสูงจากพื้น 1 เมตร) |
| โครงสร้าง | |
|
ผนังกั้นอาคาร
|
1วัสดุผนังภายนอก: กระดาษ A3 2วัสดุผนังภายใน: ผนังสแตนเลส SUS#304 วัสดุประกอบกัน 3Box: โพลียูเรธานฟองแข็ง 100 มิลลิเมตร ทนต่ออุณหภูมิสูง 4วัสดุประปาประตู: โพลีอุเรธานแข็งแรงทนอุณหภูมิสูง 100 มม. |
| ความแข็งแรงของโครงสร้างด้านล่าง | ความจุหนักของสายทางด้านล่างของห้องทดสอบ: ≤100Kg/m2 (ภาระ) |

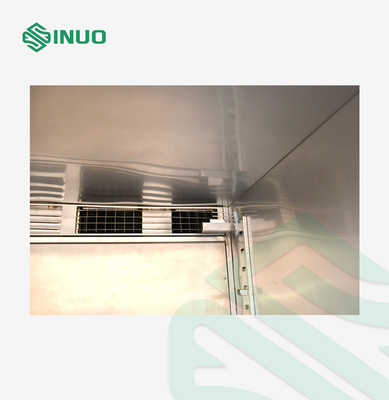

| ช่องแอร์ |
1 แฟนเซ็นทริฟิวเจอร์แกนยาวจากสแตนเลส: 4 ชุด/90W 2พัดลม, เครื่องทําความร้อน, เครื่องระเหย (ยังเป็นเครื่องลดความชื้น), อุปกรณ์ระบายน้ํา, ประตูปรับความดัน, แผ่นนําอากาศปรับ, เครื่องตรวจวัดอุณหภูมิ |
| การตั้งค่าแบบมาตรฐานของห้องทดสอบ |
1 หน้าต่าง 400x600x40 มม. 2มือจับที่ติดตั้งเรียบ 3ห่วงประตู: SUS #304 ห่วงนําเข้า 4 หลอดประหยัดพลังงานในกล่อง: หลอดประหยัดพลังงาน LED 5หลุมหมึก: φ50mm 1 ชิ้น |

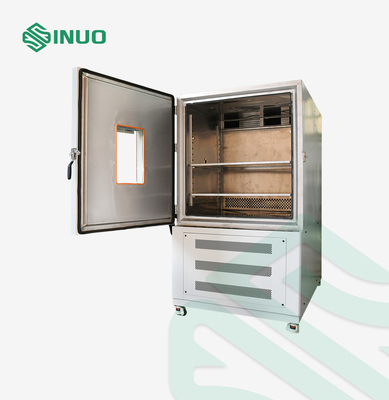

| ประตูกล่อง |
1ประตูชิ้นเดียวเปิดออก โดยมีหมุนทางด้านซ้ายและมือทางด้านขวา (เมื่อมองหน้าของกล่อง) 2 อุปกรณ์มีกลไกล็อคประตูความปลอดภัย (ประตูสามารถเปิดได้ในห้องทดสอบ) ประตูมีอุปกรณ์ไฟฟ้าเพื่อป้องกันความร้อนและระยะชมของหน้าต่างการสังเกตกระจกแหนลงประมาณ (W400 × H600mm). อุปกรณ์ทําความร้อนไฟฟ้าเพื่อป้องกันความเข้มแข็งบนกรอบประตู |
| แผ่นควบคุม | เครื่องควบคุมเป็นจอแสดงผล 600 7 นิ้ว, จอแสดงผลการควบคุมอุณหภูมิ (ความชื้น), ไฟแสดงผลการทํางาน, และปุ่มการส่องแสง |
| ห้องเครื่องจักร | อุปกรณ์ทําความเย็น ตู้น้ําเครื่องปรับอากาศ อุปกรณ์ลดความดัน อุปกรณ์ทําความร้อน |
| ตู้กระจาย | บอร์ดกระจายไฟ พัดลมเย็น เครื่องสลับพลังงานหลัก โทรทรานฟอร์ม รีเล่ระหว่าง รีเล่เวลา รีเล่สภาพแข็ง เครื่องติดต่อแอร์แอลซี เครื่องตัดวงจร |
| เครื่องทําความร้อน |
1 เครื่องทําความร้อนไฟฟ้าประเภทปีกทรงท่อความร้อนจากสแตนเลส 2วิธีควบคุมการทําความร้อน: SSR (Solid State Relay) การปรับความกว้างของแรงกระแทกที่ไม่มีการสัมผัส 3พลังงานทําความร้อน: ประมาณ 4KW |
| หลุมสายไฟฟ้า | ตั้งอยู่ด้านหลังของกล่อง |
| ระบบเย็น | |
| อุปกรณ์ร้อนและเย็น |
1 Hitachi หรือ Emerson ระบบทําความเย็นระดับอุณหภูมิต่ําและความรบกวนต่ํา ระบบทําความเย็นระดับอุณหภูมิต่ําสุด (วิธีการระบายความร้อนด้วยการทําความเย็นด้วยอากาศ) 2วิธีการเย็น: การเย็นด้วยอากาศ |
| อุปกรณ์แลกเปลี่ยนความร้อนและความเย็น | ระบบเย็นสองระยะ ฮิตาชิหรือเอเมอร์สัน เครื่องบดกระบวนเสียงต่ํา ใช้การออกแบบการแลกเปลี่ยนความร้อนและความเย็นถ่านหินเย็น SWEP ประสิทธิภาพสูงมาก [ผลิตในสวีเดน (sus#316) ]มันมีประสิทธิภาพมากกว่าชนิดกลมภายในแบบดั้งเดิม. |
| การกําหนดภาระการทําความร้อน |
1 ใช้อุปกรณ์ปรับระบายถ่านหินเย็นโดยอัตโนมัติ เพื่อลดภาระการทําความร้อนของสินค้าที่ต้องทดสอบได้อย่างมีประสิทธิภาพ เทคโนโลยีการปรับปรุง 2เมื่อเทียบกับการออกแบบแบบดั้งเดิม ความมั่นคงในการควบคุมและการผลิตใหม่ที่สูงขึ้น และมันบรรลุประสิทธิภาพสูงสุดของการประหยัดพลังงานและประหยัดพลังงานมากขึ้น |
| เครื่องบดน้ําเย็น | ฮิตาชิ หรือเอเมอร์สัน |
| ส่วนประกอบประสิทธิภาพสูง |
1 เครื่องปรับความหนาและเครื่องระเหยใช้อุปกรณ์ปีกอลูมิเนียมชนิดสปอยเลอร์คู่ AC&R 2 อุปกรณ์กดใช้อุปกรณ์เสริมทําความเย็น Chiming นําเข้า |
| ระบบขยาย | ระบบเย็นที่ควบคุมความจุ (หลอดประสาท) |
| คอนเดนเซอร์ระเหย | เครื่องเปลี่ยนความร้อนท่อทองแดงทั้งหมด |
| วิธีควบคุมเครื่องเย็น |
1 เครื่องควบคุมของระบบควบคุม ปรับสภาพการทํางานของตู้เย็นโดยอัตโนมัติตามสภาพการทดสอบ 2 วาล์วควบคุมความดันการเหยื่อ 3วงจรเย็นอากาศกลับของเครื่องบด 4 ระบบเย็นถูกออกแบบด้วยมาตรการลดการสั่นและเสียงดัง เช่นท่ออับอัดแรง |
| สารเย็น | Honeywell R404a (ดัชนีการลดระดับโอโซนคือ 0) |
| ระบบควบคุมไฟฟ้า | |
| รูปแบบเครื่องควบคุม | 600 ทัช เครื่องควบคุมอุณหภูมิที่สามารถเขียนโปรแกรมได้ |
| รายละเอียดของเครื่องควบคุม |
ตัวชี้วัดทางเทคนิค: 1. หน้าจอสัมผัสสีจริงขนาด 7 นิ้ว 2วิธีการควบคุมสองวิธี: โปรแกรม / ราคาตั้ง 3ประเภทเซ็นเซอร์: 2 ทางเข้า PT100 (ทางเข้าเซ็นเซอร์อิเล็กทรอนิกส์เป็นตัวเลือก) 4. Output mode: voltage pulse (SSR) / control output: 2 ช่องทาง (อุณหภูมิ/ความชื้น) / 2 ช่องทาง 4-20mA analog output/16 ช่องทาง output relay ( passive) 5สัญญาณควบคุม: 8 ช่อง สัญญาณควบคุม IS/8 ช่อง สัญญาณควบคุม T/4 ช่อง สัญญาณควบคุม AL 6สัญญาณเตือน: 16 DI ระเบิดอุปสรรคภายนอก 7ระยะวัดอุณหภูมิ: -90.00°C -200.00°C, (ไม่จํากัด -90.00°C -300.00°C) ความผิดพลาด ±0.2°C 8ระยะการวัดความชื้น: 1.0% - 100% RH ความผิดพลาด ± 1% RH 9. อินเตอร์เฟซการสื่อสาร: (RS232/RS485, ระยะทางการสื่อสารยาวที่สุดคือ 1.2 กม. 10. ประเภทภาษาอินเตอร์เฟส: ภาษาอังกฤษ 11อุปกรณ์พร้อมกับฟังก์ชันการใส่ตัวอักษรจีน 12. สามารถนําเครื่องพิมพ์ (ฟังก์ชัน USB เป็นตัวเลือก) 13. การผลิตสัญลักษณ์รวมหลายตัว รีเล่ สัญลักษณ์สามารถถูกนําไปใช้ในการประกอบการทางตรรกะ (NOT, AND, OR, NOR, XOR) เรียกว่าความสามารถในการเขียนโปรแกรม PLC; 14. วิธีควบคุมรีเลที่หลากหลาย: ปารามิเตอร์-> รูปแบบรีเล, รูปแบบรีเล-> ปารามิเตอร์, การผสมผสานโลจิก โหมด, โหมดสัญญาณประกอบ 15การแก้ไขโปรแกรม: สามารถเขียนโปรแกรมได้ 120 กลุ่มโปรแกรม และแต่ละกลุ่มโปรแกรมสามารถมีส่วนสูงสุด 100 ภาค |
| ปริมาตรเทคนิคของเครื่องควบคุม |
ความแม่นยํา: อุณหภูมิ ±0.1°C+1digit, ความชื้น ±1%R.H+1digit ความละเอียด: อุณหภูมิ ±0.01°C, ความชื้น ±0.1%R.H. ความชันของอุณหภูมิ: 0.1 ~ 9.9 สามารถตั้ง มันมีส่วนบนและส่วนล่างของขีดจํากัดการรอคอยและฟังก์ชันเตือน อุณหภูมิและความชื้น สัญญาณการเข้า หลอดแห้งและชื้น PT100x2 9 ชุดการตั้งค่าปารามิเตอร์ควบคุม PID การคํานวณ PID อัตโนมัติ สกรีนแก้ไขอัตโนมัติหลอดแห้งและเปียก |
| วิธีควบคุม |
1PID ปริมาณความอิ่มแบบต่ออินทิกรัล 2BTC วิธีควบคุมอุณหภูมิที่สมดุล + DCC การควบคุมความจุในการเย็นแบบฉลาด + DEC การควบคุมไฟฟ้าแบบฉลาด (อุปกรณ์ทดสอบอุณหภูมิ) 3BTHC วิธีควบคุมอุณหภูมิและความชื้นที่สมดุล + DCC การควบคุมความจุในการเย็นที่ฉลาด + DEC การควบคุมไฟฟ้าที่ฉลาด (อุปกรณ์ทดสอบอุณหภูมิและความชื้น) |
| ฟังก์ชันการแสดงหน้าจอ |
1. มันใช้สไตล์การสนทนาบนหน้าจอ ไม่มีการใส่คีย์ที่จําเป็น และตัวเลือกสามารถสัมผัสได้โดยตรงบนหน้าจอ 2.ค่าอุณหภูมิตั้ง (SV) และจริง (PV) แสดงโดยตรง 3. สามารถแสดงจํานวนโปรแกรมที่กําลังดําเนินการ, ภาค, เวลาที่เหลือและจํานวนของวงจร 4. การดําเนินงานที่สะสมเวลาฟังก์ชัน 5. ราคาการตั้งค่าอุณหภูมิโปรแกรมแสดงในเส้นโค้งกราฟิก, กับฟังก์ชันของการแสดงในเวลาจริงของการดําเนินการโค้งโปรแกรม 6. มันมีหน้าจอแก้ไขโปรแกรมที่แยกแยก และอย่างน้อย 5 ส่วนของอุณหภูมิ ความชื้น และเวลาสามารถ input ในแต่ละหน้า 7.ภาษาจีนและภาษาอังกฤษสามารถเปลี่ยนได้ตามใจชอบ 8. หน้าจอเตือนความผิดพลาดจะแสดง 9แผนไฟหลังจอสามารถปรับได้ 10. การทํางานป้องกันจอแสดงผลสามารถกําหนดเวลา, TIMER หรือปิดมือ |
| ความสามารถของโปรแกรมและฟังก์ชันควบคุม |
1กลุ่มโปรแกรมที่ใช้ได้: สูงสุด 120 PATTEN 2ความจดจําที่ใช้ได้: 12000 SEGMENT ทั้งหมด 3. การดําเนินการแบบซ้ําซ้ําของคําสั่ง: คําสั่งแต่ละคําสั่งสามารถดําเนินการได้สูงสุด 3200 ครั้ง 4โปรแกรมนี้ถูกสร้างขึ้นในสไตล์การสนทนา, ด้วยฟังก์ชันเช่นการแก้ไข, การเคลียร์, และการใส่ 5การตั้งเวลา 0 ~ 99 ชั่วโมง 59 นาที 6เครื่องควบคุมเวลาโปรแกรมได้ x2 ชุด 7มันมีความจําโปรแกรมปิดไฟ และเริ่มต้นและดําเนินการโปรแกรมอีกครั้งโดยอัตโนมัติหลังจากการฟื้นฟูพลังงาน 8ด้วยอินเตอร์เฟซการสื่อสาร RS-485 หรือ RS-232 9. กราฟฟิกโค้งสามารถแสดงในเวลาจริงเมื่อโปรแกรมถูกดําเนินการ 10มันมีฟังก์ชันในการปรับความจุในการแข็งโดยอัตโนมัติ 11มันมีโปรแกรมการเริ่มต้นและปิดฟังก์ชัน 12ด้วยการปรับวันที่และเวลา 13ปุ่มและจอล็อค (LOCK) ฟังก์ชัน |
| อุปกรณ์ป้องกันความปลอดภัย | |
| ระบบเย็น |
ความร้อนเกินของเครื่องปรับอากาศ ความละเอียดของเครื่องบด ความดันเกินของเครื่องบด |
| ห้องทดสอบ |
อุปกรณ์ป้องกันอุณหภูมิเกินที่ปรับได้ ระบบปรับอากาศ อุณหภูมิสูงเกินไป เครื่องพัดลมร้อนเกิน |
| อื่นๆ |
การป้องกันการรั่วไหล ท่อทําความร้อน ไม่มีการป้องกันการแห้งด้วยอากาศ การป้องกันความอ้วนและการตัดสั้น การป้องกันการตัดไฟฟ้า การป้องกันระดับน้ําต่ํา |
| รูปแบบอื่น ๆ | |
| ตัวอย่างของเครื่องตัดวงจรหลุดพลังงานหลัก | AC380V, 50Hz, สามเฟส สี่สาย + สายป้องกันดิน |
| คําสั่งพิเศษอื่น ๆ | |
| สายไฟฟ้า | คาเบล 5 หลัก (สามเฟส สี่สาย + สายดินป้องกัน) 4 เมตร, 1 ชิ้น (สามารถจัดให้ตามความต้องการของลูกค้า) |
| ช่องหลุม | 1 ช่องหลุมที่มีพับยาง กว้าง φ50 มิลลิเมตร ตําแหน่งและปริมาณของมันสามารถปรับเปลี่ยนตามความต้องการของผู้ใช้ได้ ตราบใดที่โครงสร้างกล่องอนุญาตและไม่ส่งผลกระทบต่อผลงาน |
| การขนส่ง | การบรรจุและขนส่งรถยนต์ |
| เงื่อนไขการใช้ | รายการเงื่อนไข |
| สถานที่ติดตั้ง |
พื้นที่เรียบและระบายอากาศดี ไม่มีการสั่นแรงรอบเครื่อง ไม่มีแรงแรงแรงแรงไฟฟ้าแม่เหล็กที่มีอิทธิพลรอบอุปกรณ์ ไม่มีสารเรือนไฟ, ระเบิด, ธูปและฝุ่นรอบอุปกรณ์ ปล่อยพื้นที่ที่เหมาะสมสําหรับการใช้งานและการบํารุงรักษารอบอุปกรณ์ ดังที่แสดงในรูปด้านล่าง ระยะ AB ประมาณ 1 เมตร
|
| สภาพแวดล้อม | 1 อุณหภูมิ: 5°C 35°C 2ความชื้นสัมพัทธ์: ≤85% 3ความดันอากาศ: 86kPa 106kPa |
| สถานการณ์การจําหน่ายพลังงาน | AC380V สามเฟส สี่สาย + สายป้องกันการก่อดิน |
| พลังงานไฟฟ้า |
ระยะความกระตุ้นที่อนุญาต: AC (380±10) V ระยะความสับสนของความถี่ที่อนุญาต: (50±0.5) Hz ความต้านทานการก่อดินของสายก่อดินป้องกันน้อยกว่า 4Ω ผู้ใช้งานต้องตั้งค่าสวิทช์อากาศหรือพลังงานที่มีกําลังที่ตรงกันกับอุปกรณ์ที่สถานที่ติดตั้ง และสวิทช์นี้ต้องเป็นอิสระสําหรับการใช้โดยอุปกรณ์ |
| ความจุของแบตเตอรี่ | ประมาณ 11kW |
| ปัจจุบันสูงสุด | 30A |
| เปลี่ยน | 63A (เครื่องป้องกันการรั่วของกระเป๋าแบบพับ) |
| ความต้องการต่อสภาพแวดล้อมการเก็บรักษา | เมื่ออุปกรณ์ไม่ได้ทํางาน อุณหภูมิบริเวณรอบข้างควรถูกรักษาภายใน 0 °C ~ + 45 °C |
