| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN886-6m3 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 10 ชุด/เดือน |

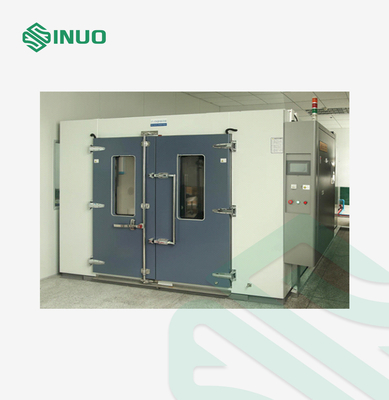

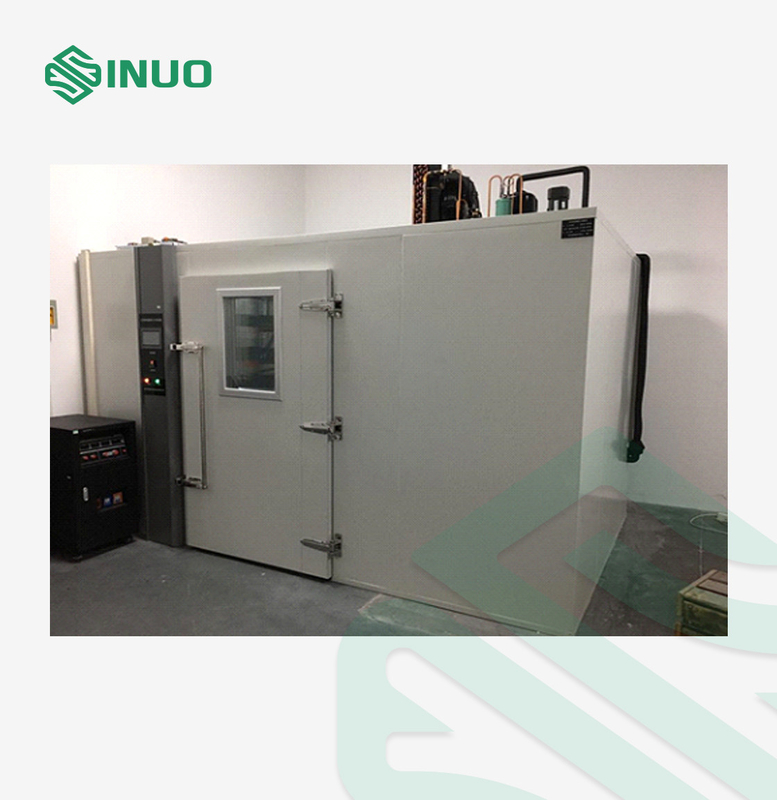

IEC60068-2-30 ห้องควบคุมความชื้นและอุณหภูมิ 22m3
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
IEC60068-2-30:2005 ∆การทดสอบสิ่งแวดล้อม-ส่วน 2-30: การทดสอบ-การทดสอบ Db: ความร้อนความชื้น, วนเวียน (12h+12h cycle), IDT
IEC60068-2-78:2012 ∆การทดสอบสิ่งแวดล้อม-ส่วน 2-78: การทดสอบ-ห้องทดสอบ: ความร้อนความชื้น, สภาพคงที่, IDT
IEC60068-2-1:2007 หน่วยทดสอบสิ่งแวดล้อม-ส่วน 2-1: การทดสอบ-การทดสอบ A: เย็น, IDT
IEC60068-2-2:2007 หน่วยทดสอบสิ่งแวดล้อม - ส่วน 2-1: การทดสอบ - การทดสอบ B - ความร้อนแห้ง, IDT
ข้อมูลสินค้า:
ห้องทดสอบนี้จําลองอุณหภูมิและความชื้นสภาพแวดล้อมที่เปลี่ยนแปลงสําหรับผลิตภัณฑ์หรือวัสดุอุปกรณ์และเครื่องวัด และชิ้นส่วนของผลิตภัณฑ์อื่น ๆ ภายใต้อุณหภูมิสูงและต่ํา และสภาพแวดล้อมความชื้นระหว่างการเก็บรักษาการขนส่งและการใช้ เพื่อกําหนดความสามารถในการปรับปรุงอุณหภูมิของผลิตภัณฑ์หรือวัสดุข้างต้น ให้กับอุณหภูมิสูงและต่ํา และสภาพแวดล้อมที่มีความชื้นโดยเฉพาะสําหรับการเปลี่ยนผลประกอบการและคุณสมบัติกลของผลิตภัณฑ์ด้วยไฟฟ้า.
ปริมาตรเทคนิค
| ไม่ ไม่ | โครงการ | เนื้อหา | |
| A | เลขสินค้า | SN886-6m3 | |
| B | ยี่ห้อสินค้า | SINUO | |
| C | ขนาดภายในห้อง | W2000mm x D1500mm X H2000mm | |
| ขนาดห้องภายนอก |
ส่วนของตู้: ประมาณ 2300mm W × 2890mm D × 2350mm H |
||
| D | ระยะอุณหภูมิ | -70°C+180°C ((ระยะที่ปรับได้) | |
| อัตราการทําความร้อน | -70°C+180°C อัตราการทําความร้อนเฉลี่ยตลอดกระบวนการประมาณ 2~3°C/นาที | ||
| อัตราการเย็น | +180°C−70°C อัตราการเย็นเฉลี่ยตลอดกระบวนการประมาณ 0.7°C/นาที | ||
| ความละเอียดการแสดงอุณหภูมิ | 0.1°C | ||
| อุณหภูมิ | ≤ ± 0.5°C | ข้อมูลที่วัดในสภาพไม่มีภาระ | |
| ความเบี่ยงเบนของอุณหภูมิ | ≤ ± 2,0 °C | ||
| ระยะความชื้น | RH 20%-98% | ||
| ความหันห่างของความชื้น | +2.0%RH / -3.0%RH | ||
| ความหันห่างของความชื้น | ต่ํากว่า 75%RH≤±5.0%RH มากกว่า 75%RH≤+2/-3%R.H | ||
| ความดันของความชื้น | ≤ ± 2,0%R.H | ||
| กราฟระยะความสามารถในการควบคุมอุณหภูมิและความชื้น |
(อ้างอิงจากแผนภูมิระยะที่ควบคุมได้ของอุณหภูมิและความชื้น ไม่มีแหล่งความชื้นหรือความร้อน)
|
||
| E | เสียงเสียงของเครื่องยนต์ | ≤ 75dB (A) (อุปกรณ์ตรวจจับเสียงจะวัดห่างจากประตูอุปกรณ์ 1 เมตร) | |
| F | พลังงาน | AC3¢5W 380V 50Hz (R, STN สามเฟส 5 สายบวกสายกราวน์) (ความสับสนของแรงดัน ≤ ± 10%) | |
| G | พลัง | รวม 25KW | |
| H | การออกแบบประหยัดพลังงาน | PLC ของระบบควบคุมใช้ในการปรับสภาพการทํางานของตู้เย็นโดยอัตโนมัติตามสภาพการทดสอบระบบเย็นสามารถปรับกําลังตามภาระและมีเทคโนโลยีการปรับพลังงานคอมเพรสเซอร์, ซึ่งสามารถให้ผลประหยัดพลังงานที่ดี | |
| ฉัน | วิธีการเย็น | อุปกรณ์รับรองประเภทน้ําเย็น (มาพร้อมกับหอคอยน้ํา ปั๊มน้ํา) | |
โครงสร้างและวัสดุ
|
อุปกรณ์ทั้งหมด |
คลังสินค้าถูกประกอบและติดตั้งโดยการติดล็อคในสถานที่ และมีลักษณะสวยงามชั้นระหว่างระหว่างห้องภายในและเปลือกภายนอกถูกเต็มไปด้วยฟองพอลิอุเรธานและแผ่นเหล็กเสริม, ซึ่งสามารถแยกและเสริมสร้างห้องภายในและภายนอกพร้อมกัน โครงสร้างแข็งแรง, การติดตั้งสะดวกและรวดเร็ว, และระยะเวลาการก่อสร้างที่สั้น. |
| วัสดุห้องภายนอก | ความหนามาตรฐานของแผ่นเหล็กสีภายนอก: 0.8 มิลลิเมตร |
| วัสดุห้องภายใน | ห้องภายในทําจากสแตนเลส SUS # 304 แมท ความหนา: 1.0mm |
|
วัสดุประปา |
ขนาด 100 มิลลิเมตร พอลิอุเรธานฟองแข็งและผ้าใบกระจก ทนไฟและกันไฟ ตอบสนองความต้องการสิ่งแวดล้อมชั้นระหว่างระหว่างห้องภายในและเปลือกภายนอกเต็มไปด้วยพอลิอุเรธาน, ซึ่งสามารถแยกและเสริมสร้างห้องภายในและภายนอกพร้อมกัน โครงสร้างแข็งแรง, การติดตั้งสะดวกและรวดเร็ว, และระยะเวลาการก่อสร้างที่สั้น. |
| กระดานตั้งและกระดานหลังคา | ผลิตจาก SUS#304 สแตนเลสแมท (ความหนาเต็ม 1.0mm) |
| วัสดุพื้น | ผลิตจาก SUS#304 วัสดุกันคลื่นเหล็กไร้ขัดลอก |
|
ประตูห้อง |
ด้านนอกของประตูทําจากแผ่นเหล็กม้วนเย็นที่ตัด CNC, พับ, และทาสี (ความหนา 1.2 มม.)และภายในมีการเสริมด้วยท่อสี่เหลี่ยมเพื่อให้แน่ใจว่าไม่มีการปรับปรุงหรือการรั่วไหลของอากาศระหว่างการใช้งานระยะยาว. ประตูเดี่ยวที่มีสลัก เพื่อป้องกันการหมักหรือหนาวบนกรอบประตูและขอบประตูระหว่างการทดสอบอุณหภูมิต่ํากรอบประตูและขอบประตูพร้อมกับอุปกรณ์แก้ไขน้ําแข็งไฟฟ้า. |
| ด้านใต้ | ช่องระบายน้ําด้านล่างมีความกว้าง 60 มิลลิเมตรและลึก 30 มิลลิเมตร มันถูกซึมรอบรอบขอบด้านล่าง2 ช่องระบายน้ําพื้นเหล็กไร้ขัดใช้สําหรับห้องทดสอบเพื่อทดสอบอุณหภูมิสูงและความชื้นสูงเพื่อปล่อยน้ําหมุน. |
|
แผ่นล่าง |
(a) ความจุแบบเดียวกัน: 500 กิโลกรัม/ม2 (b) ความสามารถในการแบ่งแผ่นด้านล่างถูกประกันด้วยเหล็กช่องแนวราบเพื่อให้แน่ใจว่าห้องทดสอบถูกติดตั้งบนพื้นที่เรียบพล็อตด้านล่างของห้องทดสอบถูกติดตั้งด้วยสี่เหลี่ยมไม้รับภาระ.แผ่นอลูมิเนียมกันคลื่น 3 มิลลิเมตรถูกติดตั้งบนแผ่นด้านล่างเหล็กไร้ขัดเหล็กเพื่อให้ความเครียดเท่าเทียมกันบนแผ่นด้านล่างทั้งหมด |
||
|
หน้าต่างการสังเกต |
ขนาดของหน้าต่างการสังเกต: ความกว้าง 400 * ความสูง 600 มิลลิเมตร ประตูได้รับการออกแบบพร้อมกับความร้อนทนทานและกันเหงื่อ 3 ชั้นกระจกขนาดใหญ่กระจกการสังเกตจะไม่มีน้ําแข็งหรือความแข็งบนพื้นผิว. | |
|
| อุปกรณ์สว่าง | ตําแหน่งการทดสอบ | ||
|
ช่องหลุม |
ร่างมี 1 หลุม Φ100mm, 1 ปุ่มอ่อนและ 1 ช่องปิดที่สามารถใช้สําหรับสายไฟฟ้าการทดสอบภายนอกหรือสายสัญญาณผ่าน | |
|
| การปิด | การปิดประตูของห้องทดสอบทําจากแผ่นยางซิลิโคน ที่ทนต่ออุณหภูมิสูงและต่ํา, ป้องกันการแก่ตัว และมีผลการปิดดี | ||
| หน้าต่างปรับความดัน | หน้าต่างปรับความดัน ปรับความดันภายในและภายนอกของโกดังและป้องกันประตูจากการดูดเข้าไปในและไม่สามารถเปิดระหว่างการเย็นปกติจะปิด และเปิดโดยอัตโนมัติเมื่อความแตกต่างความดันใหญ่ | ||
| เครื่องตรวจจับอุณหภูมิ | ใช้เซ็นเซอร์อุณหภูมิ PT100 แพลตินัมนําเข้า ความแม่นยําสูง | ||
| เครื่องตรวจจับความชื้น | ใช้เซ็นเซอร์ความชื้นความรู้สึกสูงที่มีความแม่นยําสูงและอายุยาว | ||
| ระบบปรับปรุงอากาศ | |||
|
สัญลักษณ์แผนภูมิของอุปทานอากาศ |

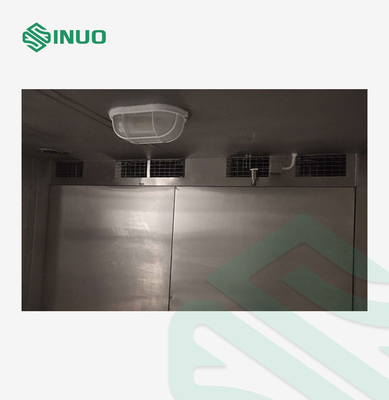

ทางออกอากาศใช้วิธีการกลับอากาศระบายของทางออกอากาศด้านบนและการกลับอากาศด้านล่าง
|
||
| ลักษณะของอากาศ | อากาศถูกขนส่งโดยล้อลมหลบศูนย์กลาง และลมออกอากาศปรับทิศทางลมเพื่อให้มั่นใจอย่างเต็มที่ความเหมือนกันภายในห้อง | ||
|
เครื่องยนต์หมุน |
ใช้มอเตอร์แบบไม่สมอง 380 วอลต์ |
|
|
|
ล้อลม |
พัดลมหมุนเวียนหลอมศูนย์กลางหลายปีก ปีกสลัดอลูมิเนียมทนอุณหภูมิสูงและต่ํา |
|
|
| ระบบเย็น | |||
|
วิธีการเย็น |
การบดควันกลไกแบบไบนารีแคสเคด |
|
|
| เครื่องบด | เครื่องกดพิสตองแบบครึ่งแฮร์เมติกของเยอรมัน GEA หรือ เครื่องกดพิสตองแบบ Emerson Scroll | ||
|
สารเย็น |
HFCs R404a+R23 ที่ไม่มีฟลูอเรนและเป็นมิตรต่อสิ่งแวดล้อม |
|
|
|
คอนเดนเซอร์ |
ประเภทเปลือกและท่อที่มีประสิทธิภาพสูงเย็นด้วยน้ํา |
|
|
|

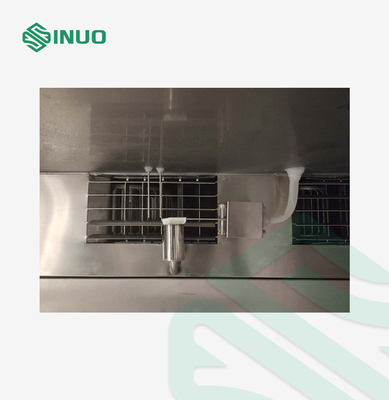

เครื่องระเหย |
อุปกรณ์ระเหยปีกเหล็กสแตนเลียมหลายส่วนประสิทธิภาพสูง (ประเภทปีกหนา) |
|
|
| อุปกรณ์เสริมอื่น ๆ | ทั้งหมดนี้เป็นผลิตภัณฑ์ที่มีคุณภาพสูงจากแบรนด์ชั้นนําระดับนานาชาติ (รูปด้านขวา: เครื่องแห้งกรอง) | |
|
| การล้างความชื้น | การแช่แข็งและล้างความชื้นโดยระบบเย็น (อากาศในกล่องผ่านเครื่องระเหยด้วยอุณหภูมิที่ต่ํากว่าจุดฝน และความชื้นจะตกลง) | ||
| ระบบทําความอบอุ่นและปรับความชื้น | |||
| หลอดการอบอุ่น | เครื่องทําความร้อนไฟฟ้า สายทําความร้อนไฟฟ้าประเภทเหล็กไนเคิล-โครเมียมคุณภาพสูง การควบคุมปรับความกว้าง PID | ||
| วิธีควบคุม | สัญญาณการออกของตัวควบคุมใช้ในการควบคุมสวิตช์แบบไร้สัมผัสความแม่นยําสูง ผ่านรีเลสสภาพแข็ง SSR | ||
| หลอดปรับความชื้น | ระบบทําความร้อนด้วยไฟฟ้าประเภทไบเลอร์ ประเภทสายทําความร้อนด้วยไฟฟ้าประเภทเหล็กไนเคิล-โครเมียมคุณภาพสูง พร้อมกับ SUS304 armor การควบคุมปรับความกว้างของ PIDการฉีดควายเข้าไปในห้องทดสอบหลังจากการปรับความชื้น | ||
| วิธีควบคุม | สัญญาณการออกของตัวควบคุมใช้ในการควบคุมสวิตช์แบบไร้สัมผัสความแม่นยําสูง ผ่านรีเลสสภาพแข็ง SSR | ||
| ระบบควบคุมและวงจรควบคุม | |||
|
เครื่องควบคุม |
มันรับรองการปรับปรุงความร้อนและความชื้นของจอสัมผัสสีที่ปรับปรุงได้ด้วยความเย็น "7-inch" จีนและอังกฤษจอสัมผัสสีจริง ผิวหน้ามนุษย์เครื่อง (ชนิดการสนทนาจอ) | ||
|
ฟังก์ชันการแสดงหน้าจอ |
|
|
| ความละเอียดการเล่น | อุณหภูมิ 0.01°C ความชื้น 0.1% เวลา 1 นาที | |
| โหมดการทํางาน | การทํางานของโปรแกรม การทํางานของค่าคงที่ | |
|
ความจุของโปรแกรม |
ระยะเวลาการทํางานที่กําหนดค่าคงที่สามารถตั้งค่าได้สูงสุด 9999h59m (การตั้งค่า 0 หมายถึงการทํางานต่อเนื่องโดยไม่จํากัดเวลา) ความจุของโปรแกรมที่ใช้ได้: สูงสุด 120 กลุ่ม ความจุของความจําที่ใช้ได้: 120 ขั้นตอนต่อกลุ่ม การดําเนินการคําสั่งที่ซ้ําได้: คําสั่งแต่ละคําสั่งสามารถดําเนินการได้สูงสุด 999 ครั้ง |
|
| วิธีการตั้งค่า | รูปแบบการโต้ตอบมนุษย์-เครื่องจักร โดยใช้การใส่และควบคุมด้วยการสัมผัส | |
|
อินเตอร์เฟซการสื่อสาร |
สามารถเชื่อมต่อกับคอมพิวเตอร์เพื่อแสดงเส้นโค้งและรวบรวมข้อมูล (คอมพิวเตอร์ไม่รวม) อุปกรณ์สื่อสาร RS-232, RS-485 และ USB |
|
| การ์ดความจํา USB | พล๊อกใน USB แฟลชดริฟ เพื่อดาวน์โหลดเส้นโค้งประวัติศาสตร์, ข้อมูลประวัติศาสตร์, ฟังก์ชัน hot-swappable | |
|
วิธีบันทึกข้อมูล |
มันมี แรมที่คุ้มกันจากแบตเตอรี่ที่สามารถบันทึกค่าการตั้งค่าของอุปกรณ์, ค่าตัวอย่างและเวลาการเก็บตัวอย่าง; ระยะเวลาบันทึกเส้นโค้งสามารถตั้งเป็น 30 ~ 60 วินาที,และเวลาความทรงจําสูงสุดจะเก็บ 90 วันของเส้นโค้งประวัติศาสตร์และข้อมูลประวัติศาสตร์ (เมื่อเก็บตัวอย่าง). | |
| ฟังก์ชันความจําปิดไฟ | โหมดการฟื้นฟูการปิดไฟสามารถตั้งค่าได้: เริ่มร้อน/เริ่มเย็น/หยุด | |
| กําหนดการเริ่มต้นฟังก์ชัน | ผู้ประกอบการสามารถตั้งเวลาเปิดไฟได้ตามความต้องการ และเครื่องจะทํางานโดยอัตโนมัติ หลังจากเวลาหมดไปเมื่อการเปิดไฟ | |
| ส่วนประกอบหลักของวงจรควบคุม | ส่วนประกอบหลักของวงจรควบคุมทั้งหมดเป็นแบรนด์ที่มีคุณภาพสูง กรุณาดูรายการวัสดุหลักสําหรับรายการรายละเอียด | |
|
สัญลักษณ์อ้างอิงของระบบวงจร |
|
แต่ละแถวมีหมายเลขแถวตามกฎหมาย |
| ฟังก์ชันป้องกัน | คําสังเกต | |
|
1มาพร้อมกับสวิตช์ป้องกันการตัดวงจรสั้น 2. ความอ้วนและความร้อนเกินของคอมเพรสเซอร์ 3- อุปกรณ์ป้องกันอัตราไฟฟ้าเกิน/ต่ําของระบบ 4. การตรวจสอบเองของผู้ควบคุมและการแสดงความผิดพลาด 5การป้องกันความดันน้ําเย็นต่ํา 6. การป้องกันการหลอดพลังงาน ป้องกันการรั่วไหลและการป้องกันวงจรสั้น 7การป้องกันการตัดสั้น 8. ระบบรักษาความปลอดภัยบนพื้น 9. ป้องกันอากาศร้อนเกินหรืออากาศอากาศเกิน 10. อุปกรณ์ปรับความดันอากาศภายในและภายนอกกล่อง |
|
|
| เงื่อนไขการใช้ | ||
|
1อุณหภูมิภายใน: -5°C~+28°C 2ความชื้นสัมพันธ์: ≤ 85% RH 3ความดันชั้นบรรยากาศ: 80kPa ~ 106kPa 4ไม่มีสั่นแรงรอบ ๆ 5. พลังงานไฟฟ้าของอุปกรณ์: (สังเกตว่า พลังงานไฟฟ้าในการทดสอบไม่รวม) 5.1 ติดต่อไฟฟ้าให้ 380VAC (± 10%), สายสามเฟส + สายป้องกันการก่อดิน, ความต้านทานการก่อดิน ≤ 4Ω; 5.2 พลังงานประสิทธิภาพสูงสุด: 25KW 6ความถี่: 50±0.5HZ |
||
|
ภาพแผนกโครงสร้างอุปกรณ์ (เพื่ออ้างอิงเท่านั้น)
1ประตูเดียว ห้องทํางาน 3. ห้องผสมความชื้นและความร้อน 5อุปกรณ์ระเหย 6. เครื่องทําความร้อน 7. แฟน 8. เครื่องเย็น 9. |
||
