| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN881-22m3 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 10 ชุด/เดือน |

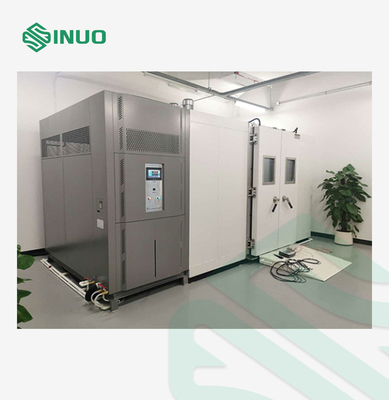

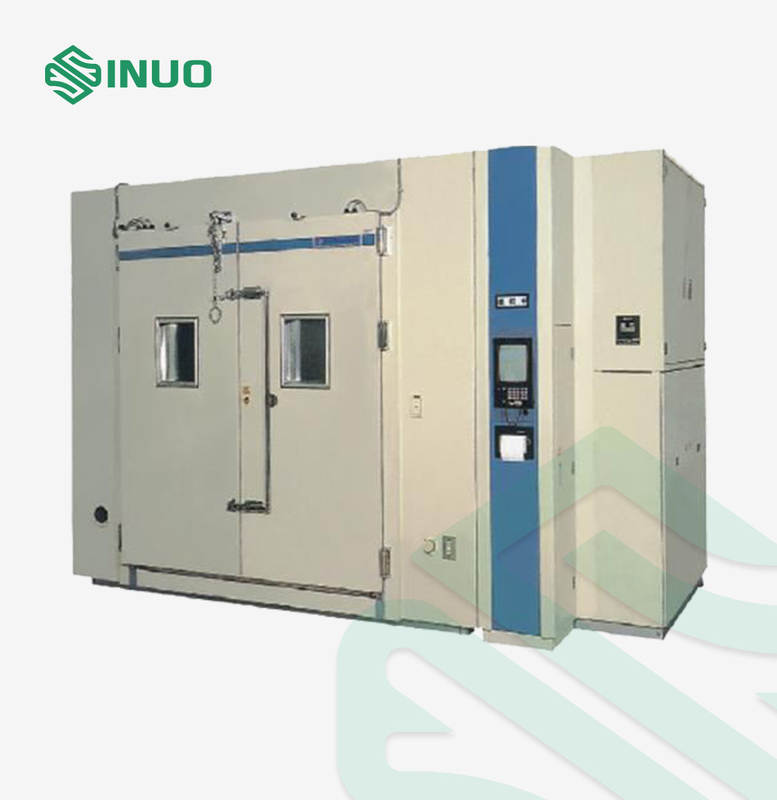

IEC60068-2-30 ห้องควบคุมความชื้นและอุณหภูมิ 22m3
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
IEC60068-2-30:2005 ∆การทดสอบสิ่งแวดล้อม-ส่วน 2-30: การทดสอบ-การทดสอบ Db: ความร้อนความชื้น, วนเวียน (12h+12h cycle), IDT
IEC60068-2-78:2012 ∆การทดสอบสิ่งแวดล้อม-ส่วน 2-78: การทดสอบ-ห้องทดสอบ: ความร้อนความชื้น, สภาพคงที่, IDT
IEC60068-2-1:2007 หน่วยทดสอบสิ่งแวดล้อม-ส่วน 2-1: การทดสอบ-การทดสอบ A: เย็น, IDT
IEC60068-2-2:2007 หน่วยทดสอบสิ่งแวดล้อม - ส่วน 2-1: การทดสอบ - การทดสอบ B - ความร้อนแห้ง, IDT
ข้อมูลสินค้า:
อุปกรณ์นี้เหมาะสําหรับการทดสอบความน่าเชื่อถือในการจําลองสิ่งแวดล้อมของสินค้าไฟฟ้าและอิเล็กทรอนิกส์ต่างๆ และสินค้า, ส่วนและวัสดุอื่น ๆเช่น อุณหภูมิสูงและต่ําคง, การเปลี่ยนแปลงอย่างช้า ๆ และการทดสอบรอบ
จํากัดการทดสอบความปลอดภัย:
A) การทดสอบและการเก็บตัวอย่างของสารที่มีสภาพเผาไหม้, ระเบิดและระเหย
B) การทดสอบตัวอย่างของสารสกัด
C) การทดสอบและการเก็บตัวอย่างของแหล่งการปล่อยไฟฟ้าแม่เหล็กแรง
ปริมาตรเทคนิค
| ชื่อสินค้า | ห้องทดสอบอุณหภูมิและความชื้นคงที่ |
| รูปแบบ | SN881-22m3 |
| ปริมาณจริง | 22m3 |
| ขนาดกล่องภายใน | W4500 มิลลิเมตร*H2270 มิลลิเมตร*D2200 มิลลิเมตร |
| ขนาดกล่องภายนอก |
ประมาณ W5100 mm*H3700 mm*D2800 mm ((ไม่รวมขนาดของหน่วย) คําเตือน: กรุณาดูการออกแบบสุดท้ายและยืนยัน 3 มุมสําหรับมิติภายนอก |
| ผลงาน | |
| วิธีการเย็น | การเย็นด้วยน้ํา |
| ระยะอุณหภูมิ | 10° ∼ 80°C |
| ระยะความชื้น | 20% - 90% RH |
| อุณหภูมิ / ความชื้น | ±2°C / ±2.0%RH |
| ความแม่นยําในการควบคุมอุณหภูมิ | +/- 0.5C |
| ความแม่นยําในการควบคุมความชื้น | +/- 3% |
| ความเท่าเทียมกันของอุณหภูมิ | ≤ 2°C |
| เวลาทําความร้อน | จาก 10 °C ถึง 80 °C อัตราเฉลี่ยที่ไม่เป็นเส้นตรงในขนาดเต็มประมาณ 2K/นาที โดยไม่มีภาระ |
| เวลาเย็น | จาก 80 °C ถึง 10 °C อัตราเฉลี่ยที่ไม่เป็นเส้นตรงในขนาดเต็มประมาณ 2K/นาที โดยไม่มีภาระ |
| ความสูงและความต่ําของอุณหภูมิ | ≤ ± 1 °C |
| สัญลักษณ์แผนภูมิอากาศและความชื้น |
PS: ความชื้นแบบมาตรฐาน 20% ~ 95%HR |
| โครงสร้างและวัสดุ | |
| วัสดุกล่องภายนอก | รับรองการพัฒนาป้ายเหล็กเย็นและร้อน ป้ายเหล็กไม่สถิติ nano-baking paint |
| วัสดุกล่องภายใน | SUS304 โป้เหล็กไร้ขัดเหล็ก |
| วัสดุกันความร้อน | ผสมพอลิอุเรธานแข็งแรงความร้อนสูงและทนไฟ |
| สายปิดกรอบประตู | สายปิดยางซิลิโคน |
| ประตูห้อง | ประตูใบสองเปิดข้างนอก, กรอบประตูและขอบของแผ่นประตูได้รับการจัดสรรด้วยอุปกรณ์การทําความร้อนไฟฟ้าและช่องลื่น |
| ช่องชมกระจกไฟฟ้าที่ทําความร้อน |
จํานวน: 2 สถานที่: บนประตูห้องทดสอบ (หรือสถานที่ที่ลูกค้ากําหนด) รูปแบบ: กระจกกระชับกระจกระยะ 3 ชั้น พร้อมอุปกรณ์ทําความร้อนป้องกันหมอก |

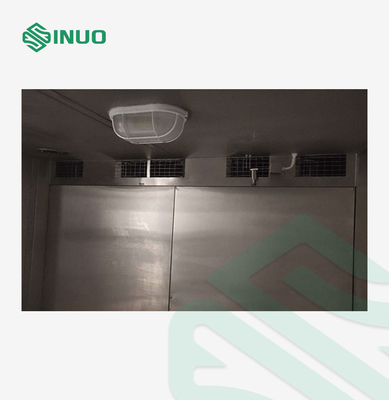

| การส่องแสง | หลอดประหยัดพลังงานกันระเบิด อุณหภูมิสูงและต่ํา |
| ประตูปรับความดัน | อัลลูมิเนียมสกัดทั้งหมดที่มีสายกันเหงื่อ 4 ชุดของหน้าต่างความดันการรีเซ็ตตัวเอง |
| หน่วยรับน้ําหนัก | ความจุในห้องทดลอง: 500KG |
| ช่องตัวอย่าง |
ช่องที่มีกว้าง φ100mm บนผนังห้องด้านซ้าย และพร้อมกับปุ่มแยกยางและปกยางในเวลาเดียวกัน
|
| พื้นที่ไม่เลื่อน |

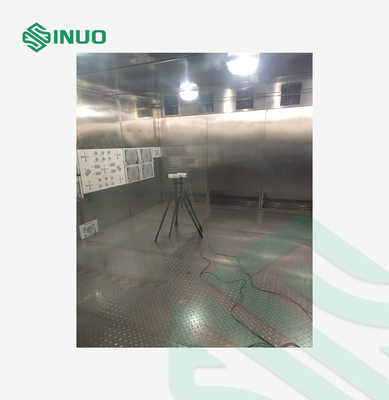

พื้นใช้การออกแบบสแตนเลสกันสลิด 4.0 มม. เพื่อป้องกันบุคลากรจากการบาดเจ็บระหว่างการปฏิบัติงานภายใน
|
| การระบายน้ํา |
พื้นถูกออกแบบด้วยถังระบายน้ํา และห้องทดสอบไม่มีน้ําภายในหลังจากจบการทดสอบอุณหภูมิสูงและความชื้น |
| ก้อนขา |
ชามเท้าของกล่องไฟฟ้ารับรองซิลิกาเจลแพดที่จะดูดกระแทกและป้องกันเครื่องปั่นและท่อทองแดง
|
| เสียงของเครื่องจักรทั้งหมด | 80dB |
| ระบบปรับอากาศ | |
| วิธีอุณหภูมิคง | ใช้วิธีการปรับความเย็น |
| วิธีทําความเย็นด้วยอากาศ | เครื่องเย็นเครื่องปรับระบายน้ํา |
| มอเตอร์หมุนเวียน | ไต้หวัน Tatung มอเตอร์แรงดันต่ํา |
| เซนเซอร์ |
มีเซ็นเซอร์และเครื่องควบคุมการวัดอุณหภูมิและความชื้น เครื่องตรวจจับความต้านทานเพลตินัม PT100 |
| ล้อลม | พัดลมหมุนเวียนหลุดศูนย์กลางหลายปีก ปีกสลัดอลูมิเนียมทนอุณหภูมิสูงและต่ํา |
| ระบบเย็น | |
| วิธีการเย็น | เครื่องปรับอากาศประเภทแคสเคดเงียบแบบแท้ที่นําเข้า ประสิทธิภาพสูงและประหยัดพลังงาน |
| เครื่องบด |
เครื่องปรับอากาศ Bitzer ของเยอรมนี 2 ชุดของเครื่องปรับอากาศ 6 HP
|
| สารเย็น |
ป้องกันสิ่งแวดล้อมที่ไม่ใช้ฟลอริน HFC404A (Honeywell) และสารเย็น R23 ของ DuPont
|
| คอนเดนเซอร์ |
ประเภทเปลือกและหลอดประสิทธิภาพสูง (การเย็นด้วยน้ํา)
อุปกรณ์ประกอบด้วยหอคอยน้ําเย็น (แบรนด์ที่รู้จักกันดี) และท่อ
|
| เครื่องระเหย |
อุปกรณ์ระเหยปีกหลายส่วนประสิทธิภาพสูงที่มีเยื่อไฮโดรฟิลิค (ปีกหนา)
|
| เครื่องแยกน้ํามัน |
เอเมอร์สัน AW
|
| วาล์วขยาย |
วาล์วขยายความร้อนของ Danfoss
|
| วาล์วซอลีนอยด์ |
ญี่ปุ่น Saginomiya และ Danfoss
|
| อุปกรณ์เสริมอื่น ๆ |
ผลิตภัณฑ์คุณภาพสูงทั้งหมดของแบรนด์นานาชาติอันดับหนึ่ง (ภาพด้านขวา: เครื่องกรองแห้ง)
|
| การล้างความชื้น |
การแช่แข็งและล้างความชื้นโดยระบบเย็น (อากาศในกล่องผ่านเครื่องเหยื่อต่ํากว่าอุณหภูมิของจุดฝน และน้ําถูกหลั่งลง) *เลือกปีกระเหยด้วยการรักษาเยื่อไฮโดรฟิลิค, ผลงานการลดความชื้นที่ดีกว่า, เพราะความตึงเครียดน้ําของปีกอะลูมิเนียมเยื่อไฮโดรฟิลิคเล็กน้ําฝนจากอากาศดึงดูดจะลื่นออกง่ายและมันไม่ง่ายที่จะผลิตสะพานน้ําที่กั้นในช่องขีด ปรับปรุงประสิทธิภาพการ dehumidification มาก!
|
| ระบบทําความอบอุ่นและปรับความชื้น | |
| วิธีการทําความร้อน | เครื่องทําความร้อนไฟฟ้า |
| วิธีการส่งควาย | เปิดฉีดตรง, ภายในของเครื่องผลิตถูกเชื่อมต่อโดยตรงกับห้องทดสอบ, การรักษาความดันภายในใกล้ศูนย์ |
| หลอดการอบอุ่น |

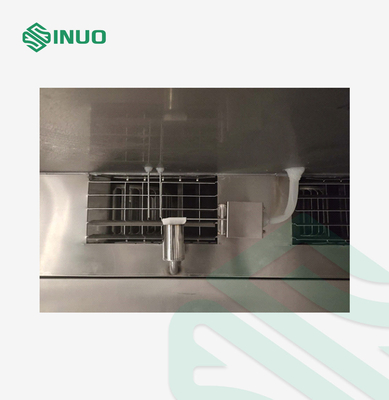

ใช้หลอดทําความร้อนไฟฟ้าจากเหล็กไร้ขัดลอกที่มีปีกของเหล็กนิเคิล-โครเมียม หลอดทําความร้อนที่มีการออกแบบการต่อต้าน MC การเชื่อมต่อเครื่องทําความร้อน สายไฟที่ทนความร้อนเครื่องทําความร้อนถูกวางในท่ออากาศหมุนเวียนบนด้านบนของกล่องและวัสดุกันไฟและกันความร้อนถูกเพิ่มขึ้นรอบ ๆ
|
| หลอดปรับความชื้น |
A) กระปุกปรับความชื้น (วิธีหม้อต้มน้ํา) ใช้ในการปรับความชื้น ซึ่งเร็วกว่าการปรับความชื้นพื้นผิวแบบดั้งเดิม (ชนิดกระปุกน้ํา) และมีความแม่นยําในการควบคุมที่สูงกว่า ในกล่อง มันจะไม่ผลิตสิ่งสกปรก เช่น ขนาด มีผลงานความชื้นต่ําที่ดี และสะอาดง่าย B) ท่อปรับความชุ่มชื้นนํามาใช้ทั้งหมดสแตนเลส-สแตนเลสที่ไม่มีรอยกระเป๋า, ความต้านทานการกันความหนาวมากกว่า 50MΩ และมีการควบคุมการป้องกันการเผาแห้ง C) กระป๋องปรับความชื้นทําจากสแตนเลส และมีหน้าต่างการสังเกตระดับน้ํา D) อุณหภูมิต่ํากับอากาศแห้ง
|
| เครื่องปรับความชื้น | ติดตั้งภายในห้องเครื่องจักร |
| การบําบัดน้ําด้วยการปรับความชื้น | พร้อมอุปกรณ์ทําน้ําอ่อนแบบเจาะจง ซึ่งสามารถกําจัดสิ่งสกปรกในน้ําได้อย่างมีประสิทธิภาพ (อุปกรณ์ระบบฟื้นฟูน้ําบริสุทธิ์ 1 ชุด)พร้อมกรองคาร์บอนกิจกรรมเพื่อกรองสารสกัดในน้ํา). |
| ส่วนประกอบหลักของวงจรควบคุม |
ส่วนประกอบหลักของวงจรควบคุมทั้งหมดเป็นยี่ห้อที่มีคุณภาพสูง
|
รายละเอียด
