IEC60068-2-1 ห้องทดสอบอุณหภูมิและความชื้นในสิ่งแวดล้อม 12m3

ความชื้นสัมพัทธ์ 20%~98%

เครื่องทำความเย็น: 4.5KW*2 ชิ้น = 9 กิโลวัตต์

เครื่องทำความร้อน: 12KW

ความชื้น: 12KW

มอเตอร์: 0.75KW*6=4.5W

อื่นๆ: µ1.5KW

กำลังติดตั้งทั้งหมด: Pmax≤39KW (ขึ้นอยู่กับการออกแบบขั้นสุดท้าย)

วิธีการ: ระบายความร้อนด้วยน้ำมีความเสถียรและมีเสียงรบกวนต่ำแบรนด์ที่มีชื่อเสียงในประเทศ

เครื่องวัดการไหล: 15T/ชม

ความต้องการน้ำประปา: ท่อน้ำ: แรงดันน้ำ 1/2": 0.3 ~ 0.6Mpa

อุณหภูมิแวดล้อม: 5°C~+35°C, ความชื้นสัมพัทธ์: ≤90% RH

ไม่ควรมีส่วนประกอบที่มีความเข้มข้นสูง ก๊าซที่มีฤทธิ์กัดกร่อน และบรรยากาศโดยรอบที่ไวไฟและระเบิดได้

AC380V ± 10%, 50HZ ± 1HZ, ระบบห้าสายสามเฟส

รูนำสายไฟอยู่ที่ด้านหลังขวาล่างของห้องทดสอบ

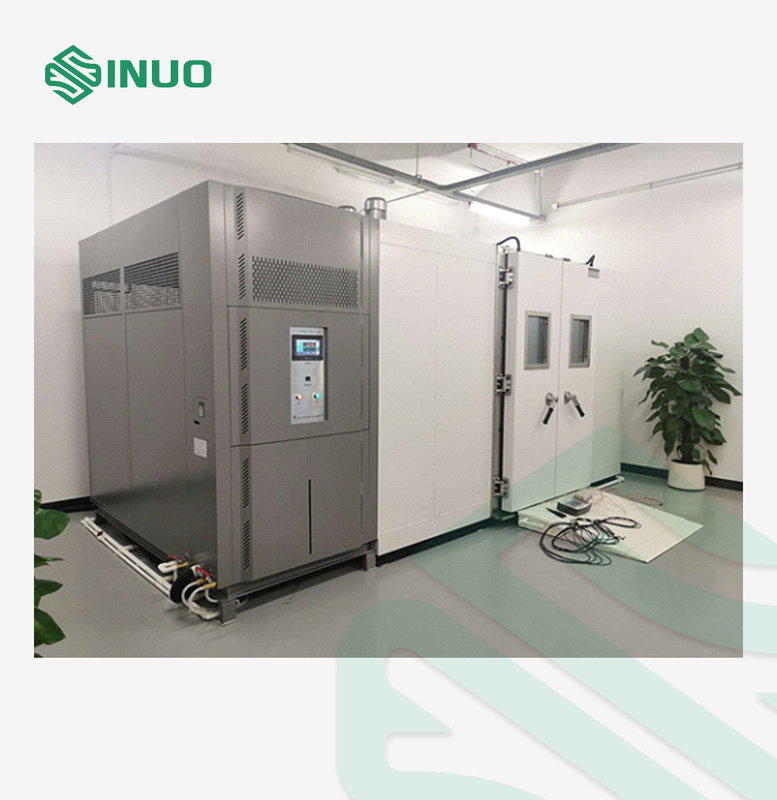

ห้องทดสอบและหน่วยทำความเย็นเป็นแบบแยกส่วนหลังจากติดตั้งอุปกรณ์แล้ว จะมีการเชื่อมต่อและตรวจสอบท่อทำความเย็นและวงจรไฟฟ้าก่อนสตาร์ทเครื่อง

ตัวควบคุมใช้ตู้ควบคุมอิสระและติดตั้งไว้ที่ด้านขวาของห้องปฏิบัติการ

อุปกรณ์นี้ใช้แบบแยกส่วน และติดตั้งหน่วยทำความเย็นและตู้ควบคุมไฟฟ้าไว้ทางด้านขวาของอุปกรณ์

การเชื่อมต่อระหว่างตัวกล่องและตัวเครื่องใช้กล่องแยกป้องกันการระเบิดและท่อเหล็กชุบสังกะสี และกระบวนการเชื่อมต่อเป็นไปตามมาตรฐานแห่งชาติที่เกี่ยวข้องสำหรับการป้องกันการระเบิด

ผนังด้านในทำจากแผ่นเหล็กสแตนเลส SUS304 ขนาด 1.2 มมและ TIG ที่เปิดผนึกทั้งหมดจะถูกเชื่อมอย่างต่อเนื่องเพื่อให้แน่ใจว่าไม่มีการรั่วไหลหลังจากการทดสอบระยะยาว

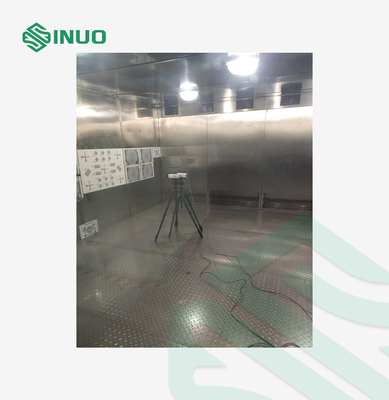

แผ่นด้านล่างเป็นแผ่นกันลื่นลายสแตนเลสซึ่งมีความสามารถในการรับน้ำหนัก ≥300กก./ตร.ม. (โหลดสม่ำเสมอ)

ด้านล่างของกล่องด้านล่างได้รับการปฏิบัติและแข็งตัวบางส่วนโครงสร้างด้านล่างเสริมความแข็งแรงประสิทธิภาพของฉนวนความร้อนของชั้นฉนวนความร้อนพื้นและผนังกล่องแผ่นด้านบนมีความสม่ำเสมอ และคูระบายน้ำจะถูกสงวนไว้ที่ด้านล่าง

ท่ออากาศอยู่ด้านหลังสตูดิโอ:

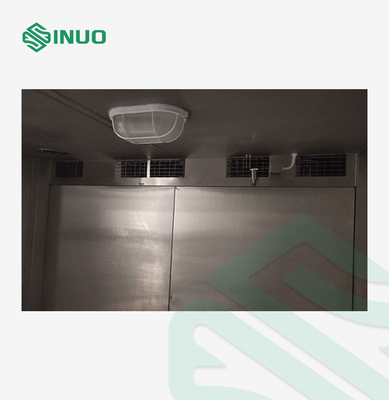

มีการติดตั้งมอเตอร์ป้องกันการระเบิดที่ด้านบนของกล่อง ติดตั้งใบพัดพัดลมแบบแรงเหวี่ยงอะลูมิเนียมที่ด้านบนของกล่องทดสอบ และอากาศจะถูกส่งผ่านช่องระบายอากาศของก้นหอยอย่างเท่าเทียมกันเพื่อให้เป็นไปตามข้อกำหนดของความสม่ำเสมอของอุณหภูมิ

1. ติดตั้งประตูแยก 2 บาน ขนาดบานประตู (800+800) W×2000Hmm

2. ประตูถูกปิดผนึกด้วยแถบปิดผนึกยางซิลิโคนอ่อนนุ่มทนอุณหภูมิสูงและต่ำสองชั้น

3. บานพับแบบหมุนสามารถรับประกันมุมเปิดประตู≥ 120 องศา

4. ขอบด้านในของประตูถูกตั้งค่าด้วยเข็มขัดทำความร้อนอุณหภูมิคงที่และระบบควบคุมจะเปิดเข็มขัดทำความร้อนโดยอัตโนมัติเพื่อละลายน้ำแข็งตามอุณหภูมิของสตูดิโอ

มีการติดตั้งหน้าต่างสังเกตการณ์ด้วยภาพสองชุด (400×500 มม.) ที่ประตูกระจกหน้าต่างสังเกตการณ์ทำจากกระจกฉนวนหลายชั้นเคลือบด้วยฟิล์มทำความร้อนไฟฟ้าหน้าต่างสังเกตการณ์มีการส่งผ่านแสงสูง ฉนวนกันความร้อนได้ดี และไม่มีลวดต้านทานบนพื้นผิวกระจกการสังเกตและข้อดีอื่นๆ เมื่ออุณหภูมิของสตูดิโอต่ำกว่าอุณหภูมิโดยรอบ ตัวควบคุมจะเปิดฟังก์ชันไล่ฝ้าของหน้าต่างสังเกตโดยอัตโนมัติ

1. มอเตอร์ใช้มอเตอร์มืออาชีพ: 0.75KW, IP55 จำนวน 6 ชุด

2. ก้นหอยพัดลมทำจากอลูมิเนียมเพื่อป้องกันประกายไฟจากการเสียดสีระหว่างใบพัดกับก้นหอย

3. ทั้งปลอกด้านในและด้านนอกมีสายดินที่เชื่อถือได้ และพื้นผิวของอุปกรณ์ถูกพ่นด้วยสีป้องกันไฟฟ้าสถิตย์ที่เป็นสื่อกระแสไฟฟ้าเพื่อให้แน่ใจว่าไม่มีไฟฟ้าสถิตสะสมบนพื้นผิวของปลอกอุปกรณ์

4. เซ็นเซอร์อุณหภูมิ (PT100) ใช้เซ็นเซอร์ป้องกันการระเบิด

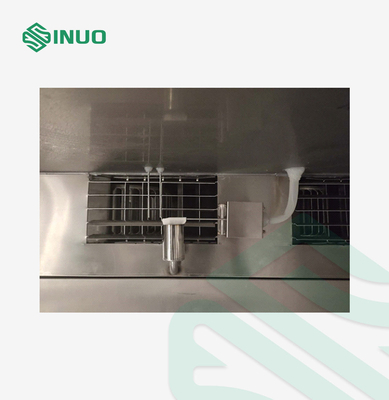

5. อุปกรณ์ทำความร้อนเป็นเครื่องทำความร้อนสแตนเลสที่ไม่มีเปลวไฟ

6. การเดินสายไฟของเครื่องใช้ไฟฟ้าที่ป้องกันการระเบิดเป็นไปตามข้อกำหนดการป้องกันการระเบิดของประเทศ

7. ติดตั้งอุปกรณ์ป้องกันอุณหภูมิเกินอิสระ นั่นคือ อุปกรณ์ป้องกันอุณหภูมิแบบสองส่วน เพื่อป้องกันอันตรายจากอุณหภูมิเกินในห้องทำงาน

1. เครื่องทำความร้อนลวดความร้อนโลหะผสมนิกเกิลโครเมียม

2. โหมดควบคุมเครื่องทำความร้อน: การปรับความกว้างพัลส์แบบไม่สัมผัสในช่วงเวลาเท่ากัน, SSR (โซลิดสเตตรีเลย์)

3. กำลังเครื่องทำความร้อน: ≤12.0KW

มีการนำอุปกรณ์เติมน้ำอัตโนมัติมาใช้หลังจากเชื่อมต่อน้ำประปากับท่อน้ำขนาด 1/2" แล้ว อุปกรณ์จ่ายน้ำก็เป็นแบรนด์ที่มีชื่อเสียงระดับสากล ซึ่งสามารถกรองและกำจัดไอออนของน้ำได้โดยอัตโนมัติ

การไหลของน้ำปราศจากแร่ธาตุ: 10 ลิตร/ชม

แรงดันน้ำ: 0.1~0.25Mpa

ความกระด้างของน้ำ: ≤0.03mol/L (1.5 มก./ลิตร คำนวณเป็น CaCO3) m ซึ่งเป็นมาตรฐานแห่งชาติสำหรับน้ำเพิ่มความชื้น เพื่อมอบน้ำปราศจากไอออนที่จำเป็นสำหรับส่วนเพิ่มความชื้นของอุปกรณ์

สารทำความเย็นใหม่ที่ตรงตามข้อกำหนดการคุ้มครองสิ่งแวดล้อมระหว่างประเทศ:

1. เกรดอุณหภูมิสูง: R404A

2. เกรดอุณหภูมิต่ำ: R23

1. การกำหนดค่าหลักของระบบทำความเย็นใช้ส่วนประกอบนำเข้าจากยุโรปและสหรัฐอเมริกาสำหรับการกำหนดค่าเฉพาะ โปรดดูรายการการกำหนดค่าหลักของอุปกรณ์

2. เครื่องแลกเปลี่ยนความร้อนแบบแผ่นประสานสแตนเลส Danfoss ใช้เป็นคอนเดนเซอร์แบบระเหยของระบบทำความเย็นแบบคาสเคด โดยมีความแตกต่างของอุณหภูมิการถ่ายเทความร้อนเล็กน้อย ประสิทธิภาพการแลกเปลี่ยนความร้อนสูงและรูปลักษณ์ที่กะทัดรัด

3. เพื่อป้องกันไม่ให้น้ำที่ละลายน้ำแข็งบนคอมเพรสเซอร์ไหลอย่างอิสระ จึงมีการติดตั้งถาดรับน้ำไว้ใต้คอมเพรสเซอร์ ซึ่งจะถูกรวบรวมและระบายออกในลักษณะรวมศูนย์

4. มีเกจวัดแรงดันเพื่อแสดงแรงดันของระบบซึ่งสะดวกต่อการตรวจสอบและบำรุงรักษาระบบทำความเย็น

เพื่อลดเสียงรบกวนในห้องปฏิบัติการ จึงมีการใช้รูปแบบการลดเสียงรบกวนภายในตัวเครื่องและการดูดซับแรงกระแทกของคอมเพรสเซอร์ที่ครอบคลุม

1. การหน่วงของคอมเพรสเซอร์

1.1 ติดตั้งสปริงดูดซับแรงกระแทกและแผ่นยางที่ด้านล่างของคอมเพรสเซอร์เพื่อลดการส่งแรงสั่นสะเทือนของคอมเพรสเซอร์ไปยังโครงตัวเครื่องผ่านฐาน

1.2 ท่อดูดและท่อไอเสียของคอมเพรสเซอร์ใช้ท่อดูดซับแรงกระแทกโลหะจาก American Packless หรือ Italian Castel เพื่อลดการส่งผ่านแรงสั่นสะเทือนผ่านท่อ

1.3 ไปป์ไลน์กระบวนการคอมเพรสเซอร์ใช้ส่วนโค้งที่ดูดซับแรงกระแทกและการตรึงส่วนปลายเพื่อหลีกเลี่ยงเสียงสะท้อน

2. ท่อไอเสียในตัวเครื่อง;

ตัวเครื่องปิดด้วยผ้าฝ้ายดูดซับเสียงเนื่องจากภายในยูนิตต้องการการระบายอากาศและการกระจายความร้อน เพื่อลดการส่งผ่านเสียงรบกวนของอากาศ จึงได้ติดตั้งแผ่นกั้นเสียงพร้อมสำลีดูดซับเสียงที่ดูดซับน้ำมันไว้ที่ช่องอากาศเข้าและทางออกเพื่อลดการส่งคลื่นเสียงไปยังห้อง ผ่านรูระบายอากาศ

1. อุปกรณ์ทำความร้อนเป็นเครื่องทำความร้อนหุ้มเกราะป้องกันการระเบิด

2. โซลิดสเตตรีเลย์ใช้สำหรับการสตาร์ทแบบข้ามศูนย์แบบไม่สัมผัสเพื่อขับเคลื่อนเครื่องทำความร้อนให้ทำงานโดยไม่ต้องสัมผัสประกายไฟและเสียงรบกวน และมีอายุการใช้งานยาวนาน

การใช้คอนโทรลเลอร์หน้าจอสัมผัสสี "Sanyuan" TEIM 2700 ของเกาหลีมีคุณสมบัติหลักดังต่อไปนี้:

1. หน้าจอสัมผัสสี TFT ขนาด 7 นิ้ว อินเทอร์เฟซระหว่างเครื่องจักรสามารถเลือกเป็นภาษาจีนหรือภาษาอังกฤษได้ และวิธีการใช้งานเมนูทำให้ผู้ใช้สามารถเชี่ยวชาญวิธีการทำงานของอุปกรณ์ได้ง่าย
2. แสดงความถูกต้อง: อุณหภูมิ 0.1 ℃;เวลา 0.1 นาที
3. สามารถเลือกวิธีทดสอบได้สองวิธี: อุณหภูมิคงที่ (การทำงานด้วยตนเอง) หรือโปรแกรม (เช่น โปรแกรมการทำงานอัตโนมัติที่ตั้งไว้ล่วงหน้า)
4. การทำงานของอุปกรณ์มีระบบอัตโนมัติในระดับสูงตั้งค่าอุณหภูมิเป้าหมายหรือขั้นตอนการทำงานของอุปกรณ์ที่ตั้งไว้ล่วงหน้าหลังจากเปิดใช้งานปุ่มการทำงาน ระบบจะกำหนดได้โดยอัตโนมัติว่าจะเปิดหน่วยทำความเย็น ฮีตเตอร์ หรือโบลเวอร์เพื่อนร่วมงานสามารถปรับเอาต์พุตความร้อนได้โดยอัตโนมัติโดยไม่ต้องดำเนินการหรือตรวจสอบผู้ใช้มากเกินไป ทำให้ได้เส้นโค้งกระบวนการทดสอบที่เหมาะสมที่สุด
5. ฟังก์ชั่นการทำงานของโปรแกรมที่ตั้งไว้ล่วงหน้าช่วยให้ผู้ใช้สามารถตั้งค่าเส้นโค้งของโปรแกรมไว้ล่วงหน้าได้ 1,000 เส้น แต่ละเส้นโค้งสามารถตั้งค่าได้สูงสุด 100 ขั้นตอน กลุ่มรอบขนาดเล็ก 6 กลุ่ม และสามารถเชื่อมโยงโปรแกรมที่แตกต่างกัน 10 โปรแกรมได้ และสามารถดึงข้อมูลและจัดเก็บโปรแกรมสำหรับการทดสอบครั้งต่อไปได้สามารถเรียกได้โดยตรง
6. ในระหว่างการทดสอบ สามารถแสดงพารามิเตอร์อ้างอิงที่สำคัญ เช่น อุณหภูมิเป้าหมายปัจจุบัน อุณหภูมิที่วัดได้ เอาต์พุตความร้อน เวลาทำงาน และกระบวนการทำงานของโปรแกรมแบบเรียลไทม์
7. สามารถเก็บกราฟอุณหภูมิและข้อมูลได้นาน 600 วัน
8. ฟังก์ชั่นการวินิจฉัยข้อผิดพลาด เมื่ออุปกรณ์ล้มเหลว ระบบจะแจ้งเตือนและตัดแหล่งจ่ายไฟโดยอัตโนมัติเพื่อนร่วมงานจะแสดงปรากฏการณ์ข้อผิดพลาดและคำอธิบายข้อผิดพลาดอย่างง่ายบนคอนโทรลเลอร์ และผู้ใช้สามารถค้นหาสาเหตุตามข้อผิดพลาดได้อย่างง่ายดาย

1. ฟังก์ชั่นบันทึกข้อมูล USB:

2. คุณสามารถใส่ดิสก์ U ใดๆ ในไฟล์บันทึกประวัติได้โดยตรง และดำเนินการต่างๆ เช่น การอ่านและการวิเคราะห์บนคอมพิวเตอร์

3. ฟังก์ชั่นซอฟต์แวร์พีซีที่ทรงพลัง อินเทอร์เฟซอีเธอร์เน็ตมาตรฐาน 10M/100M การรับที่อยู่ IP อัตโนมัติ การระบุเครือข่าย และการควบคุมที่ง่ายดาย

3.1.คอมพิวเตอร์ที่เป็นโฮสต์:

คอมพิวเตอร์โฮสต์เชื่อมต่อโดยตรงกับกล่องทดสอบผ่านสายเคเบิลเครือข่าย

3.2 แลน:

คอมพิวเตอร์หลายเครื่องและการเชื่อมต่อ LAN ในพื้นที่ควบคุม UMC1000 หลายเครื่อง

3.3 การซิงโครไนซ์ระยะไกลของเว็บเซิร์ฟเวอร์

การตรวจสอบระยะไกลสามารถทำได้ผ่านการทดสอบ INTERNET NET

1. ความปลอดภัยของบุคลากร

1.1 การป้องกันการรั่วไหล

2. ความปลอดภัยของอุปกรณ์:

2.1 การสูญเสียเฟสของแหล่งจ่ายไฟ, ข้อผิดพลาดของเฟส, การป้องกันความไม่เสถียรของแรงดันไฟฟ้า;

2.2 การป้องกันการจำกัดกระแสลูปควบคุม

2.3 ป้องกันมอเตอร์พัดลมโอเวอร์โหลด

2.4 การป้องกันกระแสไฟเกินของคอมเพรสเซอร์

2.5 การป้องกันความร้อนสูงเกินไปของคอมเพรสเซอร์

2.6 การป้องกันแรงดันสูงของคอมเพรสเซอร์

2.7 เครื่องทำความร้อนป้องกันการลัดวงจร

2.8 การป้องกันการรั่วไหลของอุปกรณ์

2.9 ฟังก์ชั่นป้องกันอุณหภูมิเกินอิสระรอง

อุณหภูมิ: 5 ℃ ~ 35 ℃

ความชื้นสัมพัทธ์: ≤85

ความดันบรรยากาศ: 80-106 กิโลปาสคาล

ไม่มีการสั่นสะเทือนที่รุนแรง

ไม่มีแสงแดดโดยตรงหรือรังสีโดยตรงจากแหล่งความร้อนอื่น

ไม่มีการไหลของอากาศแรง: เมื่ออากาศโดยรอบจำเป็นต้องถูกบังคับให้ไหล จะไม่มีการไหลของอากาศไปที่กล่องโดยตรง

ไม่มีสนามแม่เหล็กไฟฟ้าแรงสูงรอบๆ

ไม่มีฝุ่นและสารกัดกร่อนที่มีความเข้มข้นสูง

แรงดันไฟฟ้าและความถี่: AC380V ± 10%, 50Hz, สามเฟสสี่สาย + สายดินป้องกัน

ความต้านทานกราวด์ของสายกราวด์ป้องกัน: ความต้านทานกราวด์ของสายกราวด์ป้องกันน้อยกว่า 4Ω
