| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4412 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 30 ชุด/เดือน |
ISO 20653 IPX6K9K กันน้ําของอุปกรณ์ไฟฟ้าต่อวัตถุแปลก
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
I.DIN 40050-9: ยานพาหนะทางถนน; ระดับการป้องกัน (รหัส IP); การป้องกันจากวัตถุแปลกหน้า; น้ําและการสัมผัส; อุปกรณ์ไฟฟ้า
2. ISO 20653:2013 ยานทางถนน-ระดับการป้องกัน (รหัส IP) - การป้องกันอุปกรณ์ไฟฟ้าจากวัตถุต่างประเทศ, น้ําและการเข้า
3. IEC 60529: 2013 ระดับการคุ้มครองที่ให้ด้วยห้อง (รหัส IP)
หน้าที่ภาพรวม

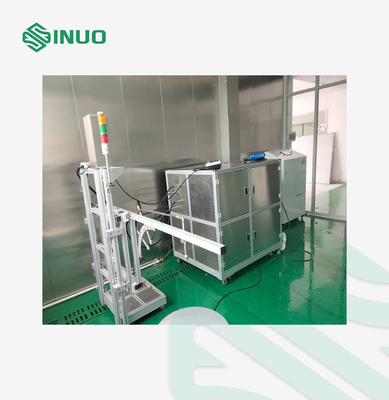

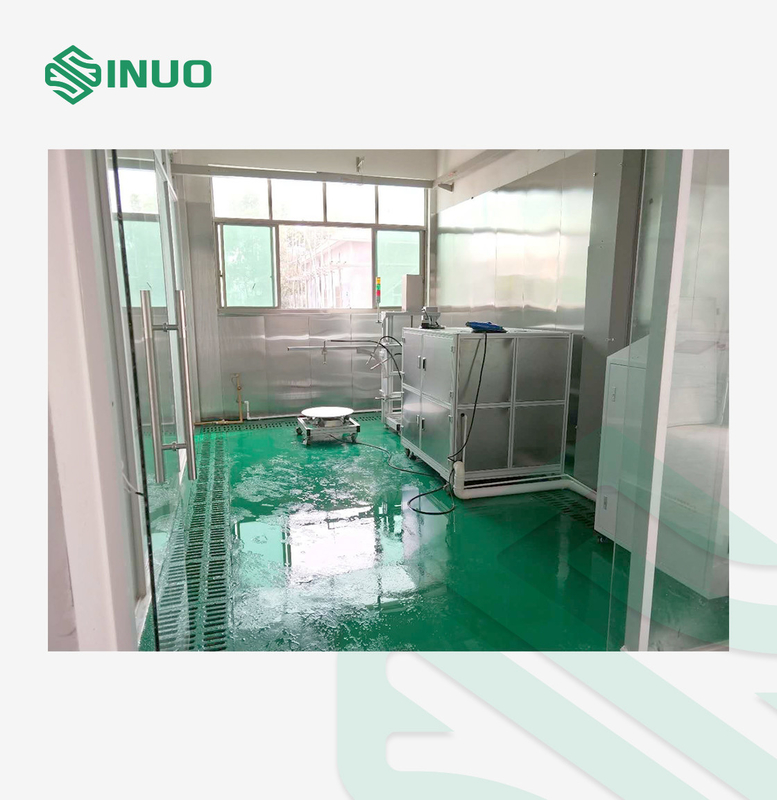

เป้าหมายหลักของอุปกรณ์นี้คือการดําเนินการทดสอบความกันน้ํา IPX6K และ IPX9K ในการป้องกันส่วนประกอบไฟฟ้ารถยนต์ทางถนน, หลอดไฟ, และกล่องของสินค้าอิเล็กทรอนิกส์และไฟฟ้ามันเป็นอุปกรณ์ทดสอบกันน้ําที่ออกแบบมาเพื่อจําลองสภาพแวดล้อมธรรมชาติ หรือการซักรถแรงดันสูงแบบประดิษฐ์องค์ประกอบหลักของอุปกรณ์ควรรวมถึง: ปั๊มน้ําพริงแรงดันสูงและอุณหภูมิสูง, มอเตอร์ asynchronous สามเฟส,และท่อทางเข้าและทางออกของปั๊มน้ําควรเชื่อมต่อกับหลอดแรงดันสูง; อุปกรณ์ส่วนใหญ่ประกอบด้วยตู้ควบคุม, ระบบน้ํา, ช่องฉีดความดันสูง, ช่องฉีดการปรับไฟฟ้าของช่องฉีด, และตัวอย่าง turntable.
ปริมาตรเทคนิค
ปริมาตรเทคนิค IPX9K
1การทดสอบตอบสนองความต้องการของห้องเล็ก (ตัวอย่างที่มีขนาดสูงสุดไม่เกิน 250 mm) และห้องใหญ่ (ตัวอย่างที่มีขนาดสูงสุดมากกว่าหรือเท่ากับ 250 mm)ขนาดตัวอย่างสูงสุดที่ทดสอบคือ: Ø1150mmX750mm
2ปรับแต่งตามกราฟิกมาตรฐาน ตอบสนองความต้องการมาตรฐาน IPX9K
3. ใช้สําหรับตัวประกอบขนาดใหญ่ ช่องพับ: ด้านล่างสามารถเคลื่อนย้ายไฟฟ้าไปข้างหน้าและข้างหลัง ความสูงขึ้นและลงสามารถเคลื่อนย้ายไฟฟ้าและ 90 องศาด้านล่าง nozzle สามารถเคลื่อนไหวไฟฟ้าซ้ายและขวา.
| มุมของจมูก | พื้นที่เล็ก (0°, 30°, 60°, 90°) พื้นที่ตั้งตั้งของห้องใหญ่ 90° |
| ความดันกระจายน้ํา | 8MPA-10MPA (ปรับได้) |
| กระแสน้ํา | 14L/MIN-16L/MIN (ปรับได้) |
| ระยะระบายน้ํา | 100 ~ 250mm ปรับได้ |
| การทํางานในการเปิดเครื่องทดสอบ | ให้บริการอินเตอร์เฟซของผลิตภัณฑ์การทดสอบ |
| ปั๊มน้ํา | ปั๊มน้ําความดันสูงและอุณหภูมิสูง นําเข้าจากอิตาลี กล่องชนิดน้ําใช้วาล์วพิสตันความดันสูงและอุณหภูมิสูง 4 ตัวเพื่อควบคุมการทํางานของแต่ละจมูก |
| เซนเซอร์ | ค่าออกของเซ็นเซอร์ความดันอิเล็กทรอนิกส์ ค่าออกของแรงดัน, ค่าออกของเครื่องวัดระบายของทัรบิน |
| การควบคุม | การควบคุมเวลา ความดัน และการไหลผ่านโดยอัตโนมัติ สามารถควบคุมเวลาทํางาน ความดัน และการไหลผ่านของแต่ละช่องความเร็วของปั๊มกระตุ้นสามารถควบคุมโดยการเปลี่ยนแปลงความถี่ของเครื่องแปลงความถี่เพื่อบรรลุการระบายและความดันที่ตั้งข้อมูลทั้งหมดถูกแปลงผ่านเครื่องมือที่ฉลาดแสดงบนแผ่นควบคุม |
| การแสดง | หน้าจอสัมผัสสี 7 นิ้ว Weinview |
| ภาษาอินเตอร์เฟส | ภาษาอังกฤษ การใส่ข้อมูลบนจอสัมผัส |
| รูปแบบการทํางาน | การทํางานในวงจร 0°, 30°, 60°, 90° สําหรับผลิตภัณฑ์ขนาดเล็ก, การเคลื่อนไหวด้านล่าง 90° ของกระบอกสําหรับผลิตภัณฑ์ขนาดใหญ่, หรือการผสมผสานทั้งสองโหมด |
| ฟังก์ชันการแสดง | อัพเดทข้อมูลการเก็บตัวอย่างและปริมาตรการตั้งค่าในเวลาจริงได้อย่างไดนามิค สามารถแสดงความดัน, กระแส, อุณหภูมิ, เวลาการทดสอบ เป็นต้น |
| ฟังก์ชันป้องกัน | การป้องกันการรั่วไหล การป้องกันการอ้วน การป้องกันการตัดสั้น การป้องกันความปลอดภัยในการใช้งานของบุคลากร |
| ความจุของถังน้ํา | ≥ 200L |
| พลังงานไฟฟ้าอุปกรณ์ | AC380V 50HZ 30KW |
| อุณหภูมิน้ําทดสอบ | 80±5 °C สามารถควบคุมได้ |
ปริมาตรเทคนิค IPX6K
1เหมาะสําหรับการทดสอบ IPX6K ของสินค้า
| ช่องเปิดของกระปุก | ф6.3 มิลลิเมตร |
| วัสดุของจมูก | สแตนเลส |
| กระแสน้ํา | 75L/นาที |
| ความดันกระจายน้ํา | ประมาณ 1000KPa/นาที |
| เวลาทดสอบ | อย่างน้อย 3 นาที เวลาที่ตั้งโดยผู้ใช้งาน (ควบคุมโดยระบบควบคุม) |
| ระยะทางระหว่างกระปุกและห้อง | 2.5-3m (ควบคุมโดยผู้ทดสอบ) |
| เครื่องถือจมน้ํา | ความสูงและมุมการยกสามารถปรับได้ ซึ่งสะดวกสําหรับการติดตั้งจมน้ําและไม่ต้องการการทํางานด้วยมือ |
| การควบคุมการไหลและความดัน | การติดตามในเวลาจริงของเซ็นเซอร์การไหลและความดัน การควบคุมแบบฉลาดของเครื่องแปลงความถี่ และปริมาตรสามารถเลือกและตั้งค่าได้ในตู้ควบคุม |
| เครื่องควบคุม | Mitsubishi PLC; |
| อินเตอร์เฟซมนุษย์-เครื่อง | เวินวิว 7 นิ้ว หน้าจอสัมผัสสี |
| เครื่องแปลงความถี่ | เครื่องแปลงความถี่เดลต้า |
| ปั๊มน้ํา | ปั๊มใต้ ปั๊มตั้งจากสแตนเลส |
| ถังเก็บน้ํา | ถังเก็บน้ําจากสแตนเลส ≥ 500L |
| เครื่องหมุน | กว้างด้านล่าง 800 มิลลิเมตร เครื่องหมุนด้านบน 350 มิลลิเมตร เครื่องหมุนด้านล่างรับน้ําหนัก 150 กิโลกรัม เครื่องหมุนด้านบนรับน้ําหนัก 25 กิโลกรัม ต้นไม้สามารถถอดออกได้ สินค้าเล็ก ๆ สามารถวางบนเครื่องหมุนด้านบนผลิตภัณฑ์ขนาดใหญ่สามารถวางโดยตรงบนแผ่นหมุนด้านล่างหลังจากการถอดแผ่นหมุนด้านบน, ความเร็วหมุน: 5r/min± 1r/min; (แบ่งปันโดย IPX6K และ IPX9K) |
| ฟังก์ชันป้องกัน | ป้องกันการรั่วไหล ป้องกันการอุดหนุน ป้องกันการตัดสั้น |
| ท่อฉีดน้ํา | สายเชือกแรงดันสูง |
