| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4415EV |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 1 ชุด/เดือน |
IEC60529 ระบบการทดสอบความแข็งแรงต่อน้ําของสถานีชาร์จ EV IPX3-X6
มาตรฐานและข้อตกลงที่ปฏิบัติตามระบบการทดสอบความกันน้ํา IPX3-X6 ของสถานีชาร์จ EV

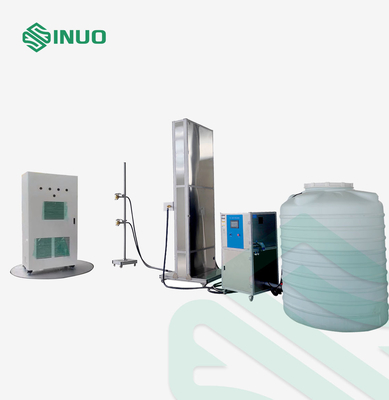

เครื่องทดสอบเกรดกันน้ํา IP ได้ถูกออกแบบและผลิตตาม IEC60529-2013, "เกรดการป้องกันเปลือก (รหัส IP) " และมาตรฐานอื่น ๆการตรวจพบระดับกันน้ํา IPX5 และ IPX6 ของสถานีชาร์จ, ชาซีภายนอกและแบตเตอรี่พลังงาน ชุดอุปกรณ์ที่ครบถ้วนประกอบด้วย ช่องฉีดทดสอบเครื่องฉีด (IPX3-4), ช่องฉีดทดสอบเครื่องฉีดแรง (IPX5-6),การยกและสวิงไฟฟ้า ช่องวางมุมของหัวเครื่องฉีด, หมุนที่ติดตั้งของหัว sprinkler, เครื่องหมุนการวางตัวอย่าง, ระบบปรับน้ําที่ฉลาด, ระบบควบคุมครบวงจร, ฯลฯ
ข้อดีทางเทคนิคของผลิตภัณฑ์ระบบการทดสอบความกันน้ํา IPX3-X6 ของสถานีชาร์จ EV
| ไม่ | ลักษณะทางเทคนิค | การอธิบายความก้าวหน้าทางเทคโนโลยี |
| 1 | ระบบประปา ระบบประปาแม่นยําดิจิตอล ระบบควบคุมการแปลงความถี่อัตโนมัติ | 1. อุปกรณ์การจัดหาน้ําใช้เครื่องวัดระบายน้ําอิเล็กทรอนิกส์, การอ่านสะดวก, ความเร็ว, ความแม่นยําและการไหลที่มั่นคงเพียงคลิกระดับการทดสอบกันน้ําในอินเตอร์เฟส, input การไหลของการทดสอบ, คุณสามารถตอบสนองความต้องการของไหลของน้ํา IP ตรงโดยอัตโนมัติ, ไม่จําเป็นต้องปรับผ่านvalve ลูก. |
| 2 | ใช้อุปกรณ์สวิงไฟฟ้ามุมหลายฉีด sprinkler ในเวลาเดียวกันที่จะฉีดน้ํา | การใช้สวิงไฟฟ้ามุมหัว sprinkler หลายครั้งในเวลาเดียวกัน, กับการหมุนของ turntable, สามารถครอบคลุมผลิตภัณฑ์รอบสเปรย์น้ํา |
| 3 | การควบคุมใช้จอสัมผัส + PLC การควบคุมโหมด | ปริมาตรการทดสอบ เช่น อัตราการไหลและมุมสวิง สามารถตั้งตรงบนจอสัมผัสโดยไม่ต้องปรับส่วนกล |
| มันมีความซ้ําได้ดี, นั่นก็คือ, เมื่อปริมาตรถูกแก้ไขและวัด, มันสามารถรักษาความแม่นยําทุกครั้ง. |
ปริมาตรเทคนิคสําหรับ ระบบการทดสอบความกันน้ํา IPX3-X6 ของสถานีชาร์จ EV
(1) อุปกรณ์ทดสอบเครื่องฉีดดอกไม้ (IPX3-X4)
1มันเหมาะสําหรับการทดสอบ IPX3-X4 ของตัวอย่างขนาดใหญ่และหนัก แทนการทดสอบท่อสวิง
2- กว้างรู: Ø0.5mm
3จํานวนหลุม: 121
4.หลุมกลาง 1.มุมของ 24 หลุมในสองวงกลมภายในคือ 30 องศา และมุมของ 96 หลุมในวงกลมภายนอกคือ 15 องศา
5ช่องเจาะเส้นกลม กว้าง 75.5 มิลลิเมตร
6วัสดุกระบอก: ทองแดง
7วัสดุมือ: SUS304 สแตนเลส
8, เครื่องวัดความดัน: เครื่องวัดสแตนเลสสแตนเลส
9. SUS304 สแตนเลส Baffle, สแตนเลส มือถือสมดุล
10. เวลาทดสอบ: 0-9999S ((ปรับ)
11ความดันน้ําประมาณ 50-150kpa
12. การไหล: 10 ลิตร/นาที±0.5 ลิตร/นาที
13จํานวนหัวอาบน้ํา: 2
14. พร้อมกั้นหัวอาบน้ําที่เคลื่อนไหว ความสูง 2800 มม.

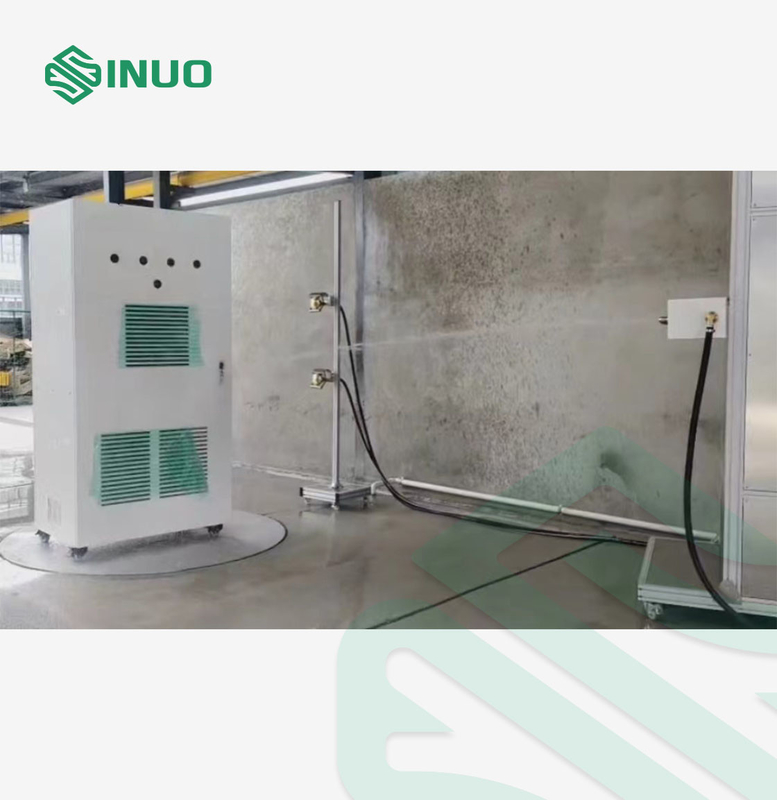

(2) อุปกรณ์ทดสอบการฉีดน้ําแรง (IPX5-X6)
1เหมาะสําหรับการทดสอบผลิตภัณฑ์ IPX5-X6
2.ช่องเปิด: ф6.3mm (IPX5), ф12.5mm (IPX6)
3วัสดุจากสแตนเลส
4การไหลของน้ํา: 12.5±0.625L/min ((IPX5), 100±5L/min ((IPX5).
5. เวลาทดสอบ: 0-99999S ((สามารถตั้ง)
6ระยะทางระหว่างจมูกและเปลือก: 2.5-3m ((ควบคุมโดยบุคลากรทดสอบ)
7จํานวนเครื่องฉีดน้ํา: 4 เครื่องฉีดน้ํา IPX5 จัดลําดับ 1 เครื่องฉีดน้ํา IPX6
8. หน่วยติดตั้งของหัว sprinkler ไฟฟ้า: มุมสปริงน้ําสวิงสามารถตั้งและปรับโดยจอสัมผัส, และความสูงการยกสามารถปรับโดยไฟฟ้าความสูงทั้งหมดของบราคเก็ตคือ 2500mm.
9ด้านล่างมี 4 กล่องเคลื่อนไหว
(3) ขั้นตอนหมุน
1. กว้างของเครื่องหมุน: Ø2000mm
2. ความเร็วหมุน: 1 ~ 3 RPM สามารถตั้ง
3การหมุนในระหว่างการทดสอบ: การหมุนต่อเนื่องตามทิศทางนาฬิกา
4โต๊ะหมุน: โต๊ะแผ่นอลูมิเนียมอุตสาหกรรม
6วัสดุร่างกาย: โปรไฟล์อลูมิเนียมสกัดอุตสาหกรรม
7การควบคุมบวกและย้อนหลังและการหมุนถูกควบคุมโดยตู้ควบคุม
8. การขับเคลื่อน: มอเตอร์ + เครื่องลดทอร์บิน
9- ความจุสูงสุด 1 ตัน

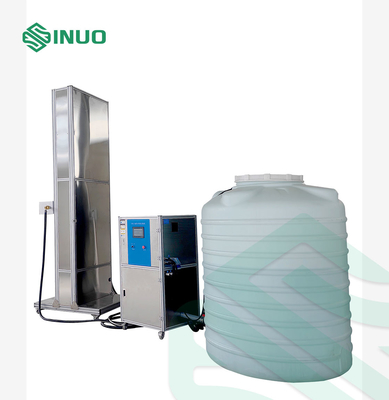

ระบบประปาที่ฉลาด
1การควบคุมการไหล: ติดตามการไหลเมตรในเวลาจริง การควบคุมการปรับระดับความเร็วปั๊มโดยใช้เครื่องวัดระบายของตุรกีความแม่นยําสูง และเครื่องวัดระบายของอิเล็กทรอนิกส์ที่แสดงภาพดิจิตอล, เลือกและตั้งระบายบนจอสัมผัส
2. ปั๊มประปา: ปั๊มใต้ ปั๊มหลุดศูนย์กลางสแตนเลสหลายขั้นตอน, กระแส 0-8m3/h
3วัสดุของร่างกาย: โปรไฟล์อลูมิเนียมสกัดอุตสาหกรรม + SUS304 แผ่นปิด
4ถังเก็บน้ํา: ถังน้ําพลาสติก 2 ตัน
ตู้ควบคุมที่บูรณาการ
1เครื่องควบคุม: มิตซูบิชิ พีแอลซี
2อินเตอร์เฟซมนุษย์-เครื่องจักร: หน้าจอสัมผัสสี 7 นิ้ว
3.ฟังก์ชันควบคุม: การควบคุมกระแสสเปรย์, การควบคุมการกระทําในเวที, การควบคุมการสเปรย์ขึ้นและลง, การควบคุมเวลา, เป็นต้น
4หน้าที่การป้องกัน: การป้องกันการรั่วไหล การป้องกันการอ้วน การป้องกันวงจรสั้น การป้องกันการขาดน้ํา เป็นต้น
5พลังงานไฟฟ้า: AC380V, 50Hz, 8KW
