MIL-STD810G เครื่องทดสอบการสั่นสะเทือนแม่เหล็กไฟฟ้าระบายความร้อนด้วยน้ำ

MIL-STD810G เครื่องทดสอบแรงสั่นสะเทือนแม่เหล็กไฟฟ้าระบายความร้อนด้วยน้ำ

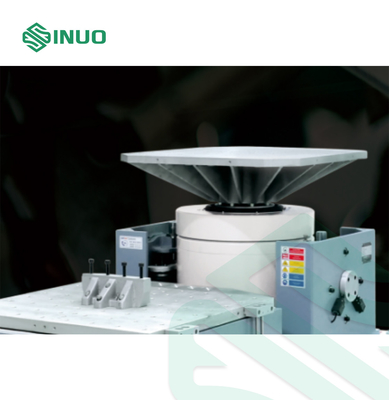

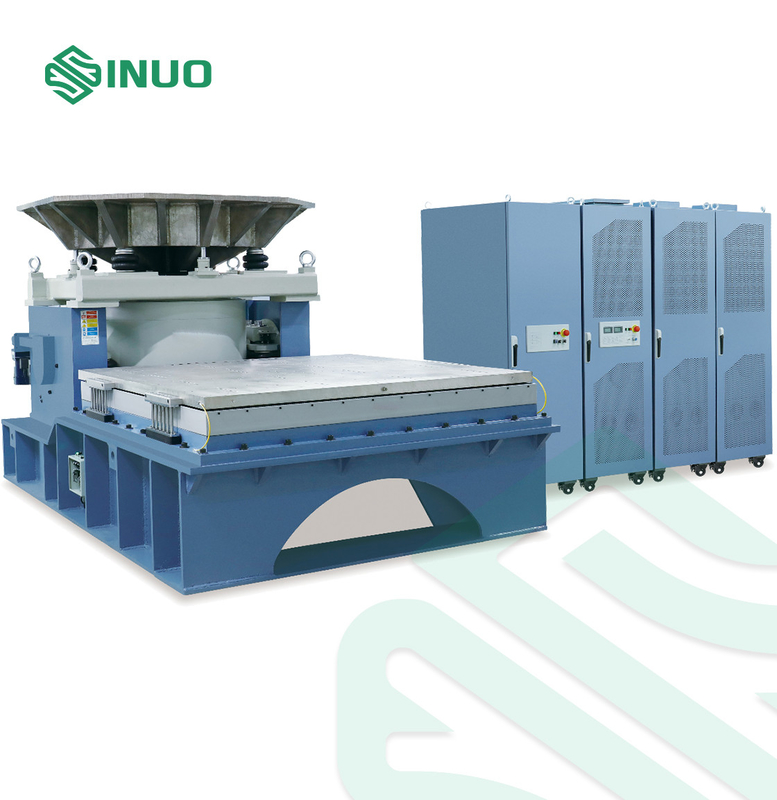

ภาพรวมอุปกรณ์

การทดสอบการสั่นสะเทือนเป็นการกระทำที่ทำให้ส่วนประกอบหรืออุปกรณ์น่าตื่นเต้นหรือตกใจ เพื่อดูว่าส่วนประกอบหรืออุปกรณ์จะตอบสนองอย่างไรในสภาพแวดล้อมจริงขอบเขตการใช้งานของการทดสอบการสั่นสะเทือนนั้นกว้างมาก ตั้งแต่ผลิตภัณฑ์อุตสาหกรรม เช่น แผงวงจร เครื่องบิน เรือ จรวด ขีปนาวุธ รถยนต์ และเครื่องใช้ในครัวเรือน

Laberton สามารถจัดเตรียมแผนการกระตุ้นและการทดสอบทั้งหมดให้กับคุณ และพิสูจน์คุณภาพของผลิตภัณฑ์สำหรับคุณตามมาตรฐานระดับชาติและนานาชาติ เช่น GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC และ ASTM

สูตรการเลือกเครื่องสั่นสะเทือนและแผนภาพโครงสร้างเครื่องกำเนิดการสั่นสะเทือน

เงื่อนไขการทดสอบที่จัดทำโดยบริษัทของลูกค้า

ประเภทการทดสอบ: ไซน์กวาด;สุ่ม;คลาสสิค ช็อก;

ช่วงตอบสนองความถี่: 1-2700Hz

สูตร: A(g)=(2πf)2Dcm/980≒A=0.002DmmF²

ด=เอ/0.002ฟ²F=M(กก.) ×A(ก.)

พารามิเตอร์ทางเทคนิค

การแนะนำเทคโนโลยีและฟังก์ชันผลิตภัณฑ์

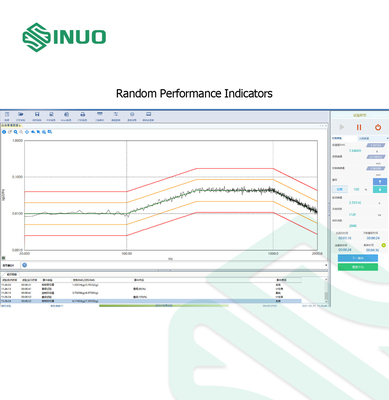

ตัวบ่งชี้ประสิทธิภาพแบบสุ่ม

ฟังก์ชั่นการควบคุมแบบสุ่ม VCS5X ให้การควบคุมการสั่นสะเทือนแบบสุ่มที่รวดเร็วและแม่นยำอัลกอริธึมการควบคุมแบบปรับเปลี่ยนตามฟังก์ชันการถ่ายโอนสามารถตอบสนองความไม่เชิงเส้นของระบบ จุดการสั่นสะเทือนของเรโซแนนซ์ และการเปลี่ยนแปลงของโหลดไดนามิกได้อย่างรวดเร็ว ซึ่งช่วยเพิ่มความแม่นยำในการควบคุมได้เป็นอย่างมาก และได้เวลาวนซ้ำที่รวดเร็ว

วิธีการควบคุม

วิธีการปรับสมดุล: ฟังก์ชันถ่ายโอน

วงจรควบคุม: การควบคุมแบบอะแดปทีฟตามการอัปเดตฟังก์ชันการถ่ายโอน ซึ่งสามารถตอบสนองต่อการเปลี่ยนแปลงความไม่เป็นเชิงเส้นของระบบ จุดการสั่นของเรโซแนนซ์ และโหลดไดนามิกได้อย่างรวดเร็ว

ควบคุมประสิทธิภาพ

ช่วงไดนามิก: 90dB

ความแม่นยำในการควบคุม: ± 1dB

เวลาวงปิด: ค่าปกติ 100mS

สัญญาณขับเคลื่อน

สัญญาณสุ่มแบบเกาส์เซียนแบบต่อเนื่อง

พารามิเตอร์การควบคุม

ช่วงความถี่: ตั้งแต่ 0 ถึง 145 Hz, 250 Hz, 290 Hz, 500 Hz, 585 Hz, 1000 Hz, 1170 Hz, 2000 Hz, 2340 Hz, 4000 Hz, 4680 Hz

ความละเอียด: 100, 200, 400, 800, 1600, 3200, 6400 เส้นสเปกตรัม

กลยุทธ์การควบคุม: การควบคุมช่องทางเดียว, การควบคุมแบบถ่วงน้ำหนัก, ค่าสูงสุด, ค่าต่ำสุด

จำนวนองศาอิสระ (DOF): 12~3160

ค่าสัมประสิทธิ์การตัด (ซิกม่าเฉือน): 2~100

อัตราซ้อน: ไม่มี, 50%, 75%

สเปกตรัมเป้าหมาย

จุดครอสโอเวอร์: กำหนดโดยขนาดหรือความชัน ไม่จำกัดจำนวนจุดครอสโอเวอร์

การคำนวณจุดครอสโอเวอร์: คำนวณค่าความถี่ครอสโอเวอร์ของแต่ละเซ็กเมนต์โดยอัตโนมัติ

สเปกตรัมความคลาดเคลื่อน: กำหนดเส้นสัญญาณเตือนและเส้นขัดจังหวะในหน่วย dB หรือ % ที่สัมพันธ์กับสเปกตรัมเป้าหมาย

การตรวจสอบความถูกต้อง: ตรวจสอบความถูกต้องของจุดตัดที่กำหนดโดยอัตโนมัติ

ขีดจำกัดความคลาดเคลื่อนของ RMS: คำนวณโดยอัตโนมัติตามสเปกตรัมของความคลาดเคลื่อนหรือตั้งค่าด้วยตนเองโดยผู้ใช้

การคำนวณ RMS: การคำนวณอัตโนมัติของค่า RMS การกระจัด ความเร็ว และความเร่ง และค่าสูงสุดโดยประมาณ

การปรับ RMS: ปรับค่า RMS ด้วยตนเองหรือโดยการตั้งค่าการแปลงเดซิเบล

ประเภทการเร่งความเร็ว: ลอการิทึม, dB

หน่วยวิศวกรรม: อิมพีเรียล, เมตริก

จอแสดงผล: แสดงสเปกตรัมอ้างอิงโดยอัตโนมัติพร้อมขีดจำกัดความคลาดเคลื่อนที่ตั้งไว้ตามสเปกตรัมอ้างอิง

ทดสอบก่อน

ระดับการทดสอบล่วงหน้า: 0.1~100%

ความเร็วเริ่มต้น: เร็ว, ช้า

ไดรฟ์เริ่มต้น: แรงดันไฟฟ้าเริ่มต้นเริ่มต้นที่ผู้ใช้กำหนด

ขีดจำกัดไดรฟ์สูงสุด: ผู้ใช้กำหนดแรงดันไฟฟ้าไดรฟ์สูงสุดสำหรับการทดสอบล่วงหน้า

แผนการทดสอบการวิ่ง

เหตุการณ์การทดสอบ: ขนาดและรันไทม์แบบไดนามิก

การตรวจสอบการขัดจังหวะ: ปิด, เปิด

วงควบคุม: วงเปิด, วงปิด

จัดเก็บผลลัพธ์: บิตแมปหน้าจอ, บานหน้าต่างที่ใช้งาน, บานหน้าต่างทั้งหมด, จัดเก็บเนื้อหาที่กำหนดโดยอัตโนมัติ

สร้างรายงานการทดสอบ: รายงานอย่างง่าย รายงานฉบับเต็ม

การทดลองหยุดชั่วคราว: ตั้งเวลาหยุดชั่วคราว

วนซ้ำ: ตั้งค่าจุดเริ่มต้นและจุดสิ้นสุดของลูปและจำนวนลูป

รันลำดับการทดสอบ: สลับและรันการทดสอบหลายรายการตามลำดับ

ความปลอดภัย

การตรวจสอบการหยุดชะงักของบรรทัด: ตรวจสอบจำนวนบรรทัดที่ไม่ยอมรับโดยอัตโนมัติ และเปรียบเทียบกับค่าที่อนุญาต อัตราการหยุดชะงักของบรรทัดคือ 0~1

ขีดจำกัดมูลค่าที่มีประสิทธิผล: ตรวจสอบว่าค่าประสิทธิผลของการควบคุมเกินขีดจำกัดสูงสุดและต่ำสุดที่ตั้งไว้หรือไม่

การยกเลิกด้วยตนเอง: ผู้ใช้สามารถหยุดการทดสอบได้โดยการกด "หยุด" บนแผงควบคุมและปุ่ม "ABORT" ที่แผงด้านหน้าของกล่องควบคุม

เรียกใช้: วิธีที่เร็วที่สุดคือการกด "ABORT" เพื่อขัดจังหวะการทดสอบที่ทำงานโดยตรงจากฮาร์ดแวร์

ค่าขีดจำกัดของตารางการสั่นสะเทือน: ความเร่งสูงสุด, ความเร็ว, การกระจัด

การทดสอบล่วงหน้า: ใช้สัญญาณขนาดเล็กเพื่อตรวจสอบลูปควบคุมระบบและประสิทธิภาพของระบบ ทดสอบฟังก์ชันการถ่ายโอนระบบ ฯลฯ

การทดสอบ: การตรวจจับลูปเปิดอัตโนมัติอย่างต่อเนื่อง การตรวจสอบโหลดเกิน สัญญาณเตือน การตรวจสอบแถบพิกัดความเผื่อการหยุดชะงัก การตรวจสอบขีดจำกัดการหยุดชะงักของ RMS การสตาร์ท หยุด และเปลี่ยนขนาดตามอัตราที่ผู้ใช้กำหนด ขีดจำกัดสัญญาณไดรฟ์

สเปกตรัมเป้าหมายแบบลอยตัว: เมื่อขนาดเปลี่ยนแปลง สเปกตรัมเป้าหมาย สัญญาณเตือน และพิกัดความเผื่อการขัดจังหวะจะเป็นไปตามการเปลี่ยนแปลงขนาดปัจจุบัน และตรวจสอบจำนวนบรรทัดที่ไม่ยอมรับในการทดสอบขนาดปัจจุบันโดยอัตโนมัติ

ความไวของวงเปิด: ไม่ละเอียดอ่อน, ปกติ, ละเอียดอ่อน

การดำเนินการด้วยตนเองในระหว่างการทดสอบ

ดำเนินการแบบเปิด: หยุดหรือเริ่มการทดสอบ หยุดชั่วคราวหรือทำการทดสอบต่อ

การปรับระดับ: เพิ่มหรือลดระดับด้วยตนเองหรือตั้งค่าระดับโดยตรง

วิ่งกระโดด: ข้ามไปยังเหตุการณ์ถัดไปในกำหนดการด้วยตนเอง

ดำเนินการควบคุมการทำงาน: ถูกต้องหรือไม่ถูกต้องสำหรับการตรวจจับการขัดจังหวะ ควบคุม open-loop หรือ Closed-loop

การทำงานของจอแสดงผล: เพิ่ม/ลบเคอร์เซอร์, เพิ่ม/ลบหน้าต่าง, เปลี่ยนเนื้อหาหรืออินเทอร์เฟซการแสดงผล ฯลฯ

รายงานการทดสอบ: สร้างรายงานการทดสอบ WORD/PDF

เคอร์เซอร์จุดสูงสุด/หุบเขา: การตรวจจับและการทำเครื่องหมายจุดสูงสุด/หุบเขาอัตโนมัติ

เคอร์เซอร์ธรรมดา: เคอร์เซอร์เดี่ยว, เคอร์เซอร์คู่, อ่าน X, Y ของตำแหน่งที่เคอร์เซอร์ชี้

เคอร์เซอร์ฮาร์มอนิก: ทำเครื่องหมายฮาร์โมนิค

การแสดงสถานะออนไลน์

พารามิเตอร์หลัก: ขนาดกระแส, ค่าสูงสุดของแรงดันไฟฟ้าขับเคลื่อน, ความเร่งเป้าหมาย, ความเร็ว, ค่าการเคลื่อนที่ และค่า RMS ของความเร่งที่ควบคุม

เวลา: เวลาทำงานทั้งหมด, เวลาเต็มสเกล, เวลาสเกลปัจจุบัน, เวลาที่เหลืออยู่

สถานะปัจจุบัน: หยุดชั่วคราว การทดสอบล่วงหน้า การทดสอบการทำงาน การเตือน และการหยุดชะงักของการทดสอบ ฯลฯ

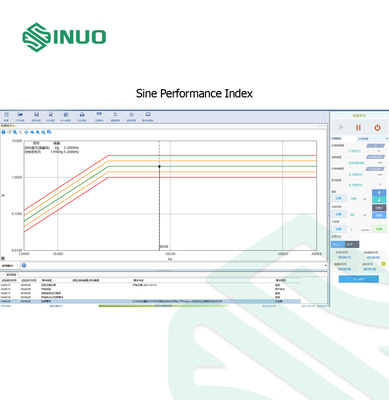

ดัชนีประสิทธิภาพของไซน์

ระบบควบคุมไซน์ VCS ดำเนินการกวาดความถี่ไซน์ที่มีประสิทธิภาพและควบคุมความถี่คงที่โดยการสร้างคลื่นไซน์กวาดต่อเนื่อง 1Hz ถึง 10000Hzสัญญาณขับเคลื่อนสร้างการกวาดแบบอะนาล็อกที่แท้จริงอัลกอริธึมการควบคุมแบบปรับเปลี่ยนตามการอัปเดตแอมพลิจูดของสัญญาณไซน์สามารถตอบสนองต่อการเปลี่ยนแปลงของระบบได้อย่างรวดเร็ว และมีความแม่นยำในการควบคุมสูงและช่วงไดนามิกของการควบคุม

วิธีการควบคุม

วิธีการปรับสมดุล: ฟังก์ชันการถ่ายโอน

วงจรควบคุม: การควบคุมแบบปรับได้ตามการอัพเดตแอมพลิจูดของสัญญาณไซน์ ซึ่งสามารถตอบสนองต่อการเปลี่ยนแปลงความไม่เป็นเชิงเส้นของระบบ จุดการสั่นของเรโซแนนซ์ และโหลดไดนามิกได้อย่างรวดเร็ว

ควบคุมประสิทธิภาพ

ช่วงไดนามิก: 110dB

เวลาวงปิด: 10ms

สัญญาณไดรฟ์: ให้สัญญาณไซน์กวาดคุณภาพแบบอะนาล็อก

การบิดเบือนรูปคลื่น: <0.3%

อัตราส่วนสัญญาณต่อเสียงรบกวนมากกว่า 100 dB

ความละเอียดความถี่: 0.01%

พารามิเตอร์การควบคุม

กลยุทธ์การควบคุม: การควบคุมช่องทางเดียว, การควบคุมแบบถ่วงน้ำหนัก, ค่าสูงสุด, ค่าต่ำสุด

โหมดการทำงาน: คู่มือ, อัตโนมัติ

แบนด์วิดท์ตัวกรองตามสัดส่วน: แบนด์วิดท์ตามสัดส่วน, แบนด์วิธคงที่

ดิสเพลสเมนต์เซนเซอร์ - ฟิลเตอร์กรองความถี่ต่ำ: 0.1~18750Hz

ความละเอียดโดเมนเวลา: ≥10ms

อัตราเริ่มต้น: 1~120dB

ความถี่กวาดเชิงเส้น: 0.01~6000Hz/นาที

ความถี่กวาดลอการิทึม: 0.01~100 ต.ค./นาที

ช่วงความถี่: 1Hz ~ 10,000Hz

พารามิเตอร์การกวาด

โหมดการกวาดความถี่: เชิงเส้น, ลอการิทึม

ระยะเวลาการกวาด: ความถี่การกวาดครั้ง, เวลา

อัตราการกวาด: สามารถตั้งค่าอัตราการกวาดสำหรับเหตุการณ์การกวาดแต่ละครั้งได้

ทิศทางเริ่มต้น: ขึ้น, ลง

การตั้งค่าความถี่: ความถี่ขีดจำกัดล่าง, ความถี่ขีดจำกัดล่าง, ความถี่เริ่มต้น

พารามิเตอร์ที่อยู่อาศัย

ความถี่: กำหนดความถี่ของการอยู่อาศัย

ระยะเวลา: จำนวนการกวาด, เวลา

สเปกตรัมเป้าหมาย

ความละเอียด: สูงสุด 4096 จุด

จุดครอสโอเวอร์: กำหนดโดยขนาดหรือความชัน ไม่จำกัดจำนวนจุดครอสโอเวอร์

ขนาด: ความเร่ง ความเร็ว การกระจัด

ความชัน: ความเร่งคงที่, ความเร็วคงที่, การกระจัดคงที่

สเปกตรัมความคลาดเคลื่อน: กำหนดเส้นสัญญาณเตือนและเส้นขัดจังหวะในหน่วย dB หรือ % ที่สัมพันธ์กับสเปกตรัมเป้าหมาย

การตรวจสอบความถูกต้อง: ตรวจสอบความถูกต้องของจุดตัดที่กำหนดโดยอัตโนมัติ

การคำนวณค่าสูงสุด: คำนวณค่าสูงสุดของการกระจัด ความเร็ว และความเร่งโดยอัตโนมัติ

หน่วยวิศวกรรม: อิมพีเรียล, เมตริก

จอแสดงผล: แสดงสเปกตรัมอ้างอิงโดยอัตโนมัติพร้อมขีดจำกัดความคลาดเคลื่อนที่ตั้งไว้ตามสเปกตรัมอ้างอิง

การคำนวณจุดครอสโอเวอร์: คำนวณค่าความถี่ครอสโอเวอร์ของแต่ละเซ็กเมนต์โดยอัตโนมัติ

ประเภทการเร่งความเร็ว: ลอการิทึม, dB

เริ่มการทดสอบ

ความเร็วเริ่มต้น: เร็ว, ช้า

ไดรฟ์เริ่มต้น: แรงดันไฟฟ้าเริ่มต้นเริ่มต้นที่ผู้ใช้กำหนด

ขีดจำกัดไดรฟ์สูงสุด: แรงดันไฟฟ้าไดรฟ์สูงสุดที่เพิ่มขึ้นสำหรับการทดสอบที่ผู้ใช้กำหนด

แผนการทดสอบการวิ่ง

เหตุการณ์การทดสอบ: กวาด นิ่ง ก้าว

การตรวจสอบการขัดจังหวะ: ปิด, เปิด

วงควบคุม: วงเปิด, วงปิด

วนซ้ำ: ตั้งค่าจุดเริ่มต้นและจุดสิ้นสุดของลูปและจำนวนลูป

การทดลองหยุดชั่วคราว: ตั้งเวลาหยุดชั่วคราว

จัดเก็บผลลัพธ์: บิตแมปหน้าจอ, บานหน้าต่างที่ใช้งาน, บานหน้าต่างทั้งหมด, จัดเก็บเนื้อหาที่กำหนดโดยอัตโนมัติ

สร้างรายงานการทดสอบ: รายงานอย่างง่าย รายงานฉบับเต็ม

รันลำดับการทดสอบ: สลับและรันการทดสอบหลายรายการตามลำดับ

การดำเนินการด้วยตนเองในระหว่างการทดสอบ

ดำเนินการแบบเปิด: หยุดหรือเริ่มการทดสอบ หยุดชั่วคราวหรือทำการทดสอบต่อ

การปรับระดับ: เพิ่มหรือลดระดับตามขั้นตอนด้วยตนเอง และคุณยังสามารถตั้งค่าระดับได้โดยตรง

การควบคุมการกวาดความถี่: เปลี่ยนความถี่, เพิ่ม/ลดความถี่, เปลี่ยนทิศทางการกวาด, การตั้งค่าความถี่ด้วยตนเอง

ทิศทางการกวาด: เปลี่ยนทิศทางการกวาด

Run Jump: ถ่ายโอนไปยังเหตุการณ์ถัดไปในกำหนดการด้วยตนเอง ถ่ายโอนไปยังกำหนดการถัดไปด้วยตนเอง

ดำเนินการควบคุมการทำงาน: ถูกต้องหรือไม่ถูกต้องสำหรับการตรวจจับการขัดจังหวะ ควบคุม open-loop หรือ Closed-loop

การทำงานของจอแสดงผล: เพิ่ม/ลบเคอร์เซอร์, เพิ่ม/ลบหน้าต่าง, เปลี่ยนเนื้อหาการแสดงผลหรือรายงานอินเทอร์เฟซ ฯลฯ

รายงานการทดสอบ: สร้างรายงานการทดสอบ WORD/PDF

การแสดงสถานะออนไลน์

พารามิเตอร์หลัก: ขนาดปัจจุบัน ค่าสูงสุดของแรงดันไฟฟ้าในการขับขี่ เป้าหมาย และแอมพลิจูดการเร่งความเร็วที่ควบคุม

เวลา: เวลาทำงานทั้งหมด, เวลาทำงานเต็มมาตราส่วน, เวลามาตราส่วนปัจจุบัน, เวลาที่เหลืออยู่

สถานะปัจจุบัน: หยุดชั่วคราว การทดสอบล่วงหน้า การทดสอบการทำงาน การเตือน และการหยุดชะงักของการทดสอบ ฯลฯ

ความปลอดภัย

การหยุดชะงักด้วยตนเอง: ผู้ใช้สามารถหยุดการทดสอบได้โดยใช้ปุ่ม "หยุด" บนแผงควบคุมและปุ่ม "ABORT" บนแผงด้านหน้าของกล่องควบคุมวิธีที่เร็วที่สุดคือการกด "ABORT" เพื่อขัดจังหวะการทดสอบโดยตรงผ่านฮาร์ดแวร์

ค่าขีดจำกัดของตารางการสั่นสะเทือน: ความเร่งสูงสุด, ความเร็ว, การกระจัด

การทดสอบ: การตรวจจับลูปเปิดอัตโนมัติอย่างต่อเนื่อง การตรวจสอบโหลดเกิน การแจ้งเตือน การตรวจสอบแถบพิกัดความเผื่อการขัดจังหวะ สตาร์ท หยุด และเปลี่ยนขนาดตามอัตราที่ผู้ใช้กำหนด ขีดจำกัดสัญญาณไดรฟ์

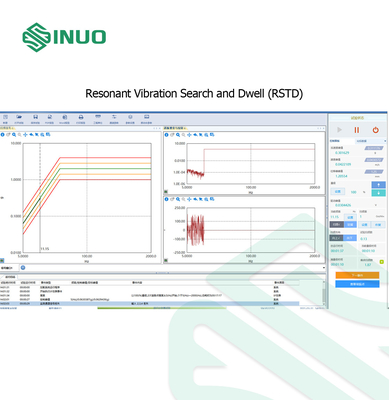

การค้นหาและอาศัยการสั่นสะเทือนแบบเรโซแนนซ์ (RSTD)

VCS Resonant Vibration Search and Dwell มีฟังก์ชันการค้นหาและคงอยู่ด้วยเรโซแนนซ์อัลกอริธึมการติดตามที่เป็นเอกลักษณ์ของระบบสามารถติดตามความถี่การสั่นสะเทือนเรโซแนนซ์ได้อย่างรวดเร็วและแม่นยำการค้นหาและการคงอยู่ของการสั่นสะเทือนแบบฮาร์มอนิกรวมถึงดัชนีทั้งหมดของการควบคุมไซน์ซอยด์ และยังรวมถึงดัชนีต่อไปนี้ด้วย

ค้นหาเสียงสะท้อน

ฟังก์ชั่นการถ่ายโอน: คู่ช่องอินพุตใดๆ หรือการทดสอบระหว่างช่องอินพุตและช่องควบคุม

ช่วงการค้นหา: ความถี่เริ่มต้นและหยุดที่ผู้ใช้สามารถเลือกได้ภายในช่วงความถี่ที่กำหนดโดยสเปกตรัมอ้างอิง

อัตราการกวาด: อัตราการสแกนเริ่มต้น อัตราการสแกนเฉพาะที่ผู้ใช้ระบุ

เกณฑ์การตรวจจับ: การระบุด้วยคลื่นสะท้อนตามค่า q, แอมพลิจูดของฟังก์ชันถ่ายโอน หรือทั้งสองอย่าง

อาศัยอยู่

โหมดทดสอบ: สองโหมด: 1) อยู่ในขณะที่ค้นหาเรโซแนนซ์;2) หลังจากค้นหาเสร็จแล้ว ให้คงตามรายการเข้าพัก โหมดนี้อนุญาตให้ผู้ใช้แก้ไขรายการเข้าพัก

โหมดการคงอยู่: การคงอยู่ของความถี่คงที่, การคงอยู่ของการติดตาม

เวลาคงที่ของความถี่คงที่: เวลา, จำนวนรอบ;หรืออัตราการดริฟท์ของแอมพลิจูด

การติดตามเกณฑ์ที่อยู่อาศัย: ถึงเวลาหรือจำนวนรอบที่กำหนดการชดเชยความถี่การสั่นสะเทือนด้วยเรโซแนนซ์ (ความถี่ hz หรือเปอร์เซ็นต์);อัตราความเบี่ยงเบนของแอมพลิจูดของเรโซแนนซ์ (ออฟเซ็ตรวมหรือออฟเซ็ตภายในระยะเวลาหนึ่ง)

แผนการทดสอบการวิ่ง

การค้นหาด้วยเรโซแนนซ์: กำหนดและดำเนินการเหตุการณ์การค้นหาด้วยเรโซแนนซ์

การคงอยู่แบบเรโซแนนซ์: กำหนดและดำเนินการเหตุการณ์การหยุดนิ่ง ซึ่งสอดคล้องกับการค้นหาการสั่นสะเทือนฮาร์มอนิก

ค้นหาการคงอยู่: ดำเนินการการหยุดนิ่งทันทีหลังจากค้นหาจุดการสั่นของเรโซแนนซ์

การแสดงสัญญาณ

ค้นหาบันทึก: ค้นหาการสั่นสะเทือนฮาร์มอนิกเดียวกันและบันทึกการทำงานที่เกี่ยวข้องกับการอยู่อาศัย

รายการที่อยู่อาศัย: แสดงรายการจุดความถี่ที่อยู่อาศัยทั้งหมดและแอมพลิจูด เฟส ค่า q ที่สอดคล้องกัน ฯลฯ

กราฟแอมพลิจูด: แอมพลิจูดของฟังก์ชันถ่ายโอนเทียบกับกราฟการเปลี่ยนแปลงความถี่

แผนภาพเฟส: เส้นโค้งของเฟสฟังก์ชันถ่ายโอนเทียบกับความถี่

ความปลอดภัย

การหยุดชะงักด้วยตนเอง: ผู้ใช้สามารถหยุดการทดสอบได้โดยใช้ปุ่ม "หยุด" บนแผงควบคุมและปุ่ม "ABORT" บนแผงด้านหน้าของกล่องควบคุมวิธีที่เร็วที่สุดคือการกด "ABORT" เพื่อขัดจังหวะการทดสอบโดยตรงผ่านฮาร์ดแวร์

ค่าขีดจำกัดของตารางการสั่นสะเทือน: ความเร่งสูงสุด, ความเร็ว, การกระจัด

การทดสอบ: การตรวจจับลูปเปิดอัตโนมัติอย่างต่อเนื่อง การตรวจสอบโหลดเกิน การแจ้งเตือน การตรวจสอบแถบพิกัดความเผื่อการขัดจังหวะ สตาร์ท หยุด และเปลี่ยนขนาดตามอัตราที่ผู้ใช้กำหนด ขีดจำกัดสัญญาณไดรฟ์

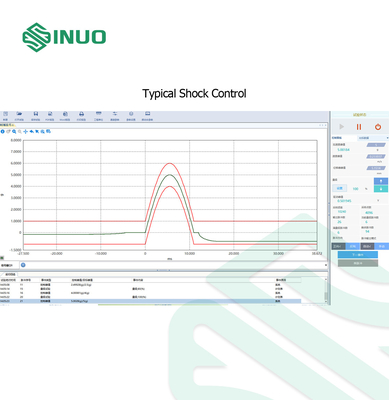

การควบคุมแรงกระแทกทั่วไป

ระบบควบคุมการกระแทกทั่วไปมีฟังก์ชันการทดสอบการกระแทกของรูปคลื่นการกระแทกแบบคลาสสิก ใช้อัลกอริธึมการควบคุมแบบปรับตัวตามฟังก์ชันการถ่ายโอน สามารถตอบสนองความไม่เชิงเส้นของระบบและการเปลี่ยนแปลงโหลดไดนามิกได้อย่างรวดเร็ว และมีความสามารถในการปรับตัวของระบบที่แข็งแกร่งและสูง ควบคุมความแม่นยำ

วิธีการควบคุม

วิธีการปรับสมดุล: ฟังก์ชันการถ่ายโอน

วงจรควบคุม: การควบคุมแบบปรับได้ตามการอัปเดตฟังก์ชันการถ่ายโอน ซึ่งสามารถตอบสนองต่อความไม่เชิงเส้นของระบบและการเปลี่ยนแปลงของโหลดไดนามิกได้อย่างรวดเร็ว

ควบคุมประสิทธิภาพ

ช่วงไดนามิก: 90dB

คำจำกัดความของพัลส์

ประเภทพัลส์: ฮาล์ฟไซน์, ฟันเลื่อยยอดด้านหน้า, ฟันเลื่อยยอดด้านหลัง, สามเหลี่ยม, สี่เหลี่ยมผืนผ้า, สี่เหลี่ยมคางหมู, ฮาเวอซีน

ระยะเวลาพัลส์: 0.5 ~ 3000ms

แอมพลิจูดของพัลส์: ผู้ใช้สามารถป้อนแอมพลิจูดของพัลส์ได้ตามความต้องการ

ช่วงความถี่: 0 ~ 18750 เฮิรตซ์

หน่วย: อิมพีเรียล, เมตริก

การชดเชยชีพจร

วิธีการชดเชย: การชดเชยพัลส์ด้านหน้าและด้านหลัง, การชดเชยพัลส์ด้านหน้า, การชดเชยพัลส์หลัง

รูปคลื่นชดเชย: ฮาล์ฟไซน์, สี่เหลี่ยม, ฮาร์มอนิกสี่เหลี่ยม

แอมพลิจูดก่อนพัลส์: 1 ~ 100%

หลังจากความกว้างของพัลส์: 1 ~ 100%

ความอดทน

ประเภท: MIL-STD810G, IEC60068227, GJB150A, มาตรฐาน ISO, ขีดจำกัดการควบคุมการขัดจังหวะที่ผู้ใช้กำหนด

พารามิเตอร์การควบคุม

โหมดการทำงาน: คู่มือ, อัตโนมัติ

ช่องควบคุม: การควบคุมช่องเดียว, การควบคุมแบบถ่วงน้ำหนัก

ช่วงพัลส์: กำหนดช่วงเวลาระหว่างสองพัลส์

เฉลี่ย: 1~10

ทดสอบก่อน

ระดับการทดสอบล่วงหน้า: 0.1~100%

ความเร็วเริ่มต้น: เร็ว, ช้า

ไดรฟ์เริ่มต้น: แรงดันไฟฟ้าเริ่มต้นเริ่มต้นที่ผู้ใช้กำหนด

ขีดจำกัดไดรฟ์สูงสุด: ผู้ใช้กำหนดแรงดันไฟฟ้าไดรฟ์สูงสุดสำหรับการทดสอบล่วงหน้า

แผนการทดสอบการทำงาน

เหตุการณ์การทดสอบ: ขนาดและจำนวนพัลส์

การตรวจสอบการขัดจังหวะ: ปิด, เปิด

วงควบคุม: วงเปิด, วงปิด

จัดเก็บผลลัพธ์: บิตแมปหน้าจอ, บานหน้าต่างที่ใช้งาน, บานหน้าต่างทั้งหมด, จัดเก็บเนื้อหาที่กำหนดโดยอัตโนมัติ

สร้างรายงานการทดสอบ: รายงานอย่างง่าย รายงานฉบับเต็ม

การทดลองหยุดชั่วคราว: ตั้งเวลาหยุดชั่วคราว

วนซ้ำ: ตั้งค่าจุดเริ่มต้นและจุดสิ้นสุดของลูปและจำนวนลูป

ขั้วพัลส์: ไปข้างหน้า, ย้อนกลับ

ความปลอดภัย

การตรวจจับลูปเปิด: การตรวจจับอัตโนมัติของลูปควบคุมลูปเปิด

สัญญาณอินพุต: วงเปิดช่องอินพุต, ตรวจสอบโอเวอร์โหลด

การตรวจสอบการหยุดชะงักของบรรทัด: ตรวจสอบจำนวนบรรทัดที่ไม่ยอมรับโดยอัตโนมัติ และเปรียบเทียบกับค่าที่อนุญาต อัตราการหยุดชะงักของบรรทัดคือ 0~1

ความคลาดเคลื่อน: MIL-STD810 (มาตรฐานกองทัพสหรัฐฯ), มาตรฐาน ISO, ขีดจำกัดการควบคุมการขัดจังหวะที่ผู้ใช้กำหนด

ปุ่มขัดจังหวะ: การทดสอบขัดจังหวะทำงานโดยตรงผ่านฮาร์ดแวร์

ขีดจำกัดของเชคเกอร์: ความเร่งสูงสุด, ความเร็ว, การกระจัด

ขีดจำกัดสัญญาณไดรฟ์: จำกัดค่าสูงสุดของสัญญาณไดรฟ์

ความไวของวงเปิด: ไม่ละเอียดอ่อน, ปกติ, ละเอียดอ่อน

การดำเนินการด้วยตนเองในระหว่างการทดสอบ

ดำเนินการแบบเปิด: หยุดหรือเริ่มการทดสอบ หยุดชั่วคราวหรือทำการทดสอบต่อ

การปรับขนาด: ขั้นตอนด้วยตนเองเพื่อเพิ่มหรือลดขนาด ตั้งค่าขนาดโดยตรง

Run Jump: ปรับไปยังเหตุการณ์ถัดไปในกำหนดการด้วยตนเอง

ดำเนินการควบคุมการทำงาน: ถูกต้องหรือไม่ถูกต้องสำหรับการตรวจจับการขัดจังหวะ ควบคุม open-loop หรือ Closed-loop

การทำงานของจอแสดงผล: เพิ่ม/ลบเคอร์เซอร์, เพิ่ม/ลบหน้าต่าง, เปลี่ยนเนื้อหาการแสดงผลหรือรายงานอินเทอร์เฟซ ฯลฯ

รายงานการทดสอบ: สร้างรายงานการทดสอบ WORD/PDF

ช็อคพัลส์: เอาท์พุตช็อคพัลส์ด้วยตนเอง เปลี่ยนขั้วของพัลส์

การแสดงสถานะออนไลน์

พารามิเตอร์หลัก: ขนาดปัจจุบัน ค่าสูงสุดของแรงดันไฟฟ้าของไดรฟ์ เป้าหมายและค่าสูงสุดของการเร่งความเร็วที่ควบคุม และค่า RMS

เวลา: จำนวนพัลส์เอาต์พุต, จำนวนพัลส์ที่เหลือ, จำนวนพัลส์ระดับปัจจุบัน, จำนวนพัลส์เต็มระดับ

สถานะปัจจุบัน: หยุดชั่วคราว การทดสอบล่วงหน้า การทดสอบการทำงาน การเตือน และการหยุดชะงักของการทดสอบ ฯลฯ
