| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN1104-20KV |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุด/เดือน |

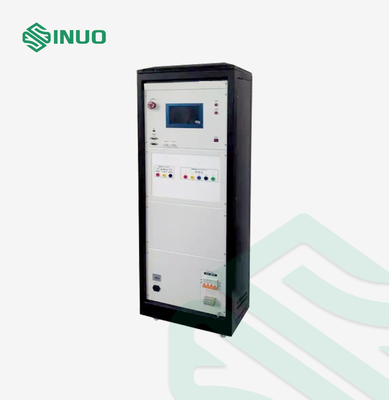

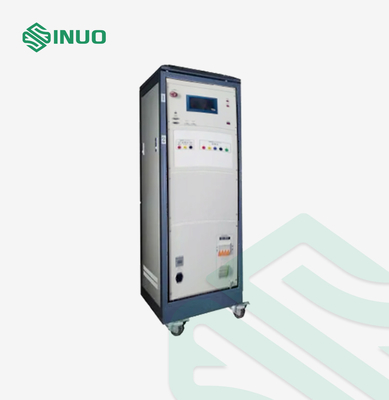

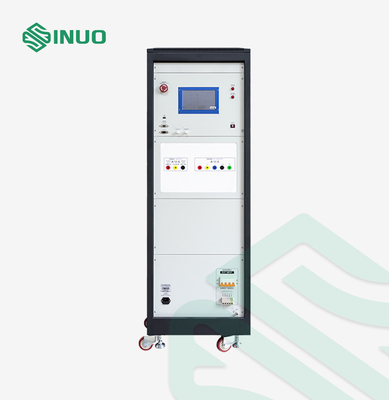

เครื่องกำเนิดแรงดันไฟฟ้าอิมพัลส์ของยานพาหนะไฟฟ้า
ปฏิบัติตามมาตรฐานและข้อกำหนดสำหรับเครื่องกำเนิดแรงดันไฟฟ้าอิมพัลส์ของยานพาหนะไฟฟ้า
เครื่องสร้างการทดสอบแรงกระตุ้นเป็นไปตามข้อกำหนดมาตรฐานของ IEC 60664-1 ข้อ 6.2.2.1 ซึ่งกำหนดโดย IEC 61851-1 ข้อ 12.7 และ IEC 61851-23 ข้อ 11.4 เป็นต้น
ใช้เพื่อตรวจสอบว่าเครื่องใช้ไฟฟ้าสามารถทนต่อแรงดันไฟฟ้าเกินชั่วขณะที่อาจตกกระทบได้การทดสอบแรงดันไฟฟ้าอิมพัลส์เป็นการทดสอบแบบทำลายซึ่งเกิดการแตกหักหากชิ้นงานทดสอบไม่สามารถทนต่อแรงดันไฟฟ้าที่ใช้ได้เมื่อตัวอย่างแตกตัว จะเกิดประกายไฟและเสียงที่ปล่อยออกมาแรงดันไฟฟ้าสูงสุดของเครื่องมือจะลดลงอย่างมาก (ใกล้ศูนย์) เมื่อไม่มีโหลดเมื่อใช้แรงดันไฟฟ้าเดิมอีกครั้ง จะเกิดปรากฏการณ์ข้างต้น
พารามิเตอร์ทางเทคนิคสำหรับเครื่องกำเนิดแรงดันไฟฟ้าอิมพัลส์ของยานพาหนะไฟฟ้า
| แบบอย่าง | SN1104-20KV |
| ไฟฟ้ากระแสตรงสูง | 20kV (สูงสุด) ±5％ |
| คลื่นแรงดันอิมพัลส์ |
เวลาหน้าคลื่นอิมพัลส์: 1.2 µs ± 30 %; ค่าครึ่งหนึ่งของเวลาหลังคลื่น: 50 µs ± 20 % โปรดทราบว่าควรตรวจสอบรูปคลื่นบนออสซิลโลสโคปภายนอก |
| ความต้านทานภายในของเครื่องมือ | 2Ω ± 10% และ 500Ω ± 10% |
|
แรงดันไฟฟ้าสูงสุด: 300 โวลต์~ 20 กิโลโวลต์ |
300V-20kV, ต่ำ: 300 V~ 2,500V, สูง: 2,500 V~ 20kV |
| ช่วงเวลาผลกระทบ | สามารถตั้งล่วงหน้าได้ 1 ~ 99 วินาที |
| รอบผลกระทบ | 1 ~ 9999 |
| ขั้ว | บวกและลบ |
| แหล่งพลังงานทำงาน | พิกัดแรงดันไฟฟ้า: ~ 220V±10%, 50/60Hz |
| ใช้สภาพแวดล้อม | อุณหภูมิ: 15°C-35°C ความชื้นสัมพัทธ์ 10%-75% |
| มิติ | 600มม.×570มม.×1500มม |
| น้ำหนัก | 90 กก |

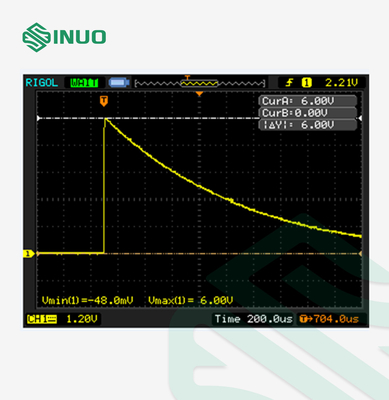

รูปคลื่นเอาท์พุทแรงดันไฟฟ้าวงจรเปิด 6kV (1000:1)
โปรดทราบว่าควรตรวจสอบรูปคลื่นบนออสซิลโลสโคปภายนอก
