| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4418 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 1ชุด/เดือน |
รถยนต์ไฟฟ้า IPX1-8 ระบบทดสอบกันน้ำที่ครอบคลุม
ปฏิบัติตามมาตรฐาน & ข้อ
IEC 62196-1Ed.4CDV:2020 ข้อ 20.2
IEC60598-1:2014 Luminaries-Part1: ข้อกำหนดและการทดสอบทั่วไป
IEC60529:2013 ระดับการป้องกันโดยกล่องหุ้ม (รหัส IP) IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 และ IPX8
พารามิเตอร์ทางเทคนิค
| 1. พารามิเตอร์ทางเทคนิคของตู้ควบคุมไฟฟ้าอัจฉริยะและถังแช่ | |
| ตู้คอนโทรลไฟฟ้า |
◆ การตรวจจับการไหล: การป้อนกลับของสัญญาณการไหลของมิเตอร์ไฟฟ้าแบบกังหัน ◆ การตั้งค่าการไหล: การตั้งค่าหน้าจอตู้ควบคุม ◆ ตัวควบคุม: Mitsubishi PLC ◆ ส่วนต่อประสานระหว่างคนกับเครื่องจักร: 7 นิ้ว, หน้าจอสัมผัสสี ◆ ฟังก์ชั่นการควบคุม: การจ่ายน้ำกระแสคงที่, การจ่ายน้ำแรงดันคงที่, การควบคุมปฏิบัติการฝนในแนวดิ่ง, การควบคุมปฏิบัติการฝนท่อสั่น, การควบคุมปฏิบัติการสเปรย์น้ำ, การควบคุมปฏิบัติการบนเวที, การควบคุมเวลาทดสอบ ◆ ฟังก์ชั่นการป้องกัน: การป้องกันการรั่วไหล, การป้องกันการโอเวอร์โหลด, การป้องกันการลัดวงจร |
| ขอบเขตการใช้งาน | เหมาะสำหรับการทดสอบการจ่ายน้ำและการควบคุมการกันน้ำ IPX1-6, การทดสอบการแช่น้ำ IPX7, การทดสอบความหนาแน่นของน้ำแรงดัน IPX8 |
| วิธีการจ่ายน้ำ | น้ำประปาไหลสม่ำเสมอ, น้ำประปาแรงดันคงที่ |
| กระบวนการควบคุมการจ่ายน้ำ | หลังจากที่ผู้ใช้ตั้งค่าการไหลหรือแรงดันบนหน้าจอสัมผัส เครื่องวัดการไหลแบบอิเล็กทรอนิกส์หรือมาตรวัดแรงดันแบบดิจิตอลจะตรวจสอบค่าปัจจุบันตามเวลาจริงอ่านลงใน PLC ผ่านการแปลงข้อมูลจากนั้นปรับความเร็วของปั๊มผ่านตัวแปลงความถี่ระบบมีช่องจ่ายน้ำ 2 ช่อง ช่องไหลใหญ่และช่องไหลเล็ก |
| สาขาการจราจรสูง |
◆ ใช้กับการทดสอบละอองน้ำแรง IPX5/6; ◆ ช่วงการไหล: 10-100L/min; ◆ ความแม่นยำในการไหล: ±0.5L/min; ◆ เครื่องวัดการไหล: เครื่องวัดการไหลอิเล็กทรอนิกส์เกียร์หนอน; ◆ ปั้มน้ำ: ปั้มน้ำนอกสแตนเลส; |
| แบ่งการจราจรขนาดเล็ก |
◆ ใช้กับ IPX1/2/3/4 กันน้ำ; ◆ ช่วงการไหล: 0.6-6L/min; ◆ ความแม่นยำในการไหล: ±5%L/min; ◆ เครื่องวัดการไหล: เครื่องวัดการไหลอิเล็กทรอนิกส์เกียร์หนอน; ◆ ปั๊มน้ำ: ปั๊มน้ำหอยโข่งสแตนเลส; ◆ ช่วงแรงดัน: 0.1-3Kg/cm2; ◆ การแสดงแรงดันแบบดิจิตอล โดยใช้มาตรวัดแรงดันแบบดิจิตอล |
| ถังแช่/ถังเก็บ |
◆ สามารถใช้สำหรับการจ่ายน้ำทดสอบ IPX1-6, การแช่น้ำ IPX7, การทดสอบความหนาแน่นของแรงดันน้ำ IPX8; ◆ ปริมาณ: 500L; ◆ ขนาดตู้: W600mmXD650mmXH1400mm. ◆ หน้าต่างสังเกตการณ์: หน้าต่างลูกแก้วโปร่งใส; ◆ ขนาดหน้าต่าง: W200mmXH1250mm; ◆ สเกลความลึก: สเกลสแตนเลส; ◆ ความยาวไม้บรรทัด: 1300 มม. ความแม่นยำ 1 มม. ◆ การควบคุมระดับของเหลว: สวิตช์ลูกลอย + ท่อน้ำล้น |
| ท่อน้ำประปา | การจ่ายน้ำของอุปกรณ์ใช้สายยาง PVC ซึ่งกระจายไปยังอุปกรณ์แต่ละชิ้นตามแผนผังไซต์มันถูกควบคุมแยกกันโดยวาล์วน้ำแม่เหล็กไฟฟ้าที่อุปกรณ์แต่ละชิ้นท่อจ่ายน้ำติดตั้งวาล์วระบายน้ำ และน้ำที่สะสมอยู่ในท่อน้ำจะถูกกำจัดออกโดยอัตโนมัติหลังจากการทดสอบเสร็จสิ้น |
| กรอง | เปลือกสแตนเลส, ไส้กรองละเอียด |
| 2. พารามิเตอร์ทางเทคนิคของกลไกการหยดแนวตั้ง IPX1/2 | |
| พื้นที่ทดสอบการหยด | WD = 1,000 × 1,000 มม. ขนาดอื่น ๆ สามารถปรับแต่งได้ |
| ความสูงของหยด | ระยะห่างระหว่างเข็มกับตัวอย่าง 200 มม. วัดโดยอัตโนมัติโดยเซ็นเซอร์อินฟราเรด |
| ความเร็วน้ำหยด/การไหลของน้ำ | สามารถเปลี่ยน 1+0.5 0 มม./นาที หรือ 3+0.5 0 มม./นาที โดยใช้เทคโนโลยีปริมาณน้ำฝนควบคุมแบบดิจิตอล |
| เส้นผ่านศูนย์กลางรูเข็มหยด | Φ0.4mm |
| ระยะห่างของรูน้ำหยด | 20มม.×20มม |
| การยกถังน้ำหยด | ขับเคลื่อนด้วยมอเตอร์ รางนำสกรูแบบปรับได้ 1100-1800 มม. ช่วยให้มั่นใจได้ถึงการยกที่มั่นคงและการล็อคตัวเอง |
| เวลาทดสอบ | 0-99999.9S สามารถตั้งค่าล่วงหน้าได้ |
| 3. พารามิเตอร์ทางเทคนิคของกลไกฝนท่อสั่น IPX3/4 | |
| ข้อกำหนดท่อสั่น | มาพร้อมกับท่อสั่น R1000mm หนึ่งท่อ ทำจากสแตนเลส |
| รูรับแสงรูเข็มฝน | Φ0.4mm |
| การกระจายรูเข็ม | มุม IPX3: 120°;IPX4: 180° ระยะห่างระหว่างรู 50 มม |
| การสลับ IPX3/4 | การสลับระหว่างเข็มที่ปิดกั้นและเข็มทะลุทำให้สามารถทดสอบได้ตั้งแต่ IPX3 ถึง IPX4 โดยไม่ต้องเปลี่ยนท่อสั่น |
| มุมสั่น | IPX3: 120° (±60°);IPX4: 350° (±175°) |
| ความเร็วสั่น | IPX3: 4 วินาที/ครั้ง (2×120°); |
| การไหลของน้ำฝนแบบสั่น | IPX4: 12 วินาที/ครั้ง (2×350°); |
| เครื่องเล่นแผ่นเสียงกันน้ำ | ปรับได้ 0.6-6 ลิตร/นาที โดยใช้เทคโนโลยีปริมาณน้ำฝนควบคุมแบบดิจิตอล |
| เวลาทดสอบ | เส้นผ่านศูนย์กลาง: Φ600มม., เอียงได้ 15°, ความเร็วในการหมุน 1 รอบ/นาที, ติดตั้งโครงรองรับที่ยกได้, รับน้ำหนักได้ ≤ 50 กก. |
| 4. พารามิเตอร์ทางเทคนิคของกลไกสเปรย์มือถือ IPX3/4 | |
| พารามิเตอร์หัวสเปรย์ Ipx3/4 | เส้นผ่านศูนย์กลางภายนอก Ф102 มม., เส้นผ่านศูนย์กลางทรงกลม SФ75.5 มม., รูตรงกลาง 1 รู, 24 รูในวงกลมสองวงด้านในที่มีมุม 30°, 96 รูในวงกลมด้านนอกทั้งสี่วงที่มีมุม 15° รวมเป็น 121 รู เส้นผ่านศูนย์กลาง Ф0 .5 มม. ทำจากทองเหลือง |
| การไหลของน้ำ | 10L/min±5%, การตั้งค่าหน้าจอสัมผัส, การควบคุมการแปลงความถี่อัตโนมัติ, ค่าการไหลของการแสดงผลแบบดิจิตอล |
| ความดัน | 50～150Kpa ช่วงเกจวัดความดัน 0～0.16Mpa |
| ลูกนก | ถอดออกได้ |
| ทิศทางน้ำ | ตัวยึดสามารถปรับมุมการพ่นได้โดยใช้ตัวยึดร่วมกับกลไกการพ่นน้ำ |
| เวลาทดสอบ | 0~99999.9S สามารถตั้งค่าล่วงหน้าได้ |
| 5. พารามิเตอร์ทางเทคนิคของกลไกการฉีดน้ำแบบมือถือ IPX5/6 | |
| พารามิเตอร์หัวฉีดน้ำ IPX5/6 | IPX5:Ф6.3mm;IPX6:Ф12.5มม |
| การไหลของสเปรย์ | IPX5: 12.5±0.625L/นาที;IPX6: 100±5 L/min, การตั้งค่าหน้าจอสัมผัส, การควบคุมการแปลงความถี่อัตโนมัติ, ค่าการไหลของการแสดงผลแบบดิจิตอล |
| ระยะสเปรย์ | 2.8 ม. (ระยะห่างระหว่างหัวฉีดถึงศูนย์กลางของแท่นหมุน มาตรฐานกำหนด 2.5-3 ม.) |
| ทิศทางการฉีดพ่น | ตัวยึดสามารถปรับองศาการพ่นได้ |
| วิธีการคงที่ | หัวสเปรย์และหัวฉีดน้ำถูกยึดด้วยกลไกบนตัวยึด |
| ระดับความดัน | 0 ~ 0.16MPa สามารถแสดงผลได้ |
| เวลาทดสอบ | 0~99999.9S สามารถตั้งค่าล่วงหน้าได้ |
| 6. พารามิเตอร์ทางเทคนิคของถังแช่ IPX7 | |
| ปริมาตรและขนาดของถังเก็บน้ำ | กล่องด้านใน WDH=600×650mm×1400mm, 500L |
| ความลึกของน้ำทดสอบสูงสุด | 1200 มม. พร้อมหน้าจอแสดงสเกล สเกลขั้นต่ำคือ 1 มม |
| วิธีการปรับความลึกของน้ำ | เปิดหน้าจอสัมผัสและสังเกตสเกลระดับน้ำ |
| ขนาดตะกร้า | ตะกร้าแขวนสแตนเลส WD=500×500มม |
| ควบคุมการยก | รอกไฟฟ้าควบคุมการยกตะกร้าแขวน |
| เวลาทดสอบ | ควบคุมโดยลูกค้า |
| หน้าต่างสังเกตการณ์ | หน้าต่างกระจกนิรภัย, ขนาดหน้าต่าง: W200mmXH1200mm |
| 7. พารามิเตอร์ทางเทคนิคของกลไกการทดสอบความหนาแน่นของน้ำแรงดัน IPX8 | |
| วิธีการใช้งาน | พารามิเตอร์ที่ตั้งไว้ แรงดันอัตโนมัติ และการปล่อยแรงดันอัตโนมัติเมื่อถึงเวลา |
| ขนาดถัง | กล่องด้านใน Ф600×1200มม |
| ช่วงทดสอบความลึกของน้ำ | 0-50เมตร |
| ช่วงการปรับแรงดัน | 0-0.5MPa ความแม่นยำ 0.001MPa |
| วิธีการควบคุมความดัน | แรงดันน้ำ, ตั้งค่าแรงดันบนหน้าจอสัมผัส, ปรับการแปลงความถี่อัตโนมัติ, แสดงผลค่าแรงดันแบบดิจิตอล |
| แรงดันวาล์วนิรภัย | 0.55MPa |
| เวลาทดสอบ | สามารถตั้งค่า 0-99999.9S ได้ |
| การป้องกันความปลอดภัย | การป้องกันลำดับเฟส, การป้องกันการรั่วไหล, การป้องกันการขาดแคลนน้ำ, การป้องกันที่ผิดปกติ, การป้องกันแรงดันเกินของวาล์วนิรภัย |

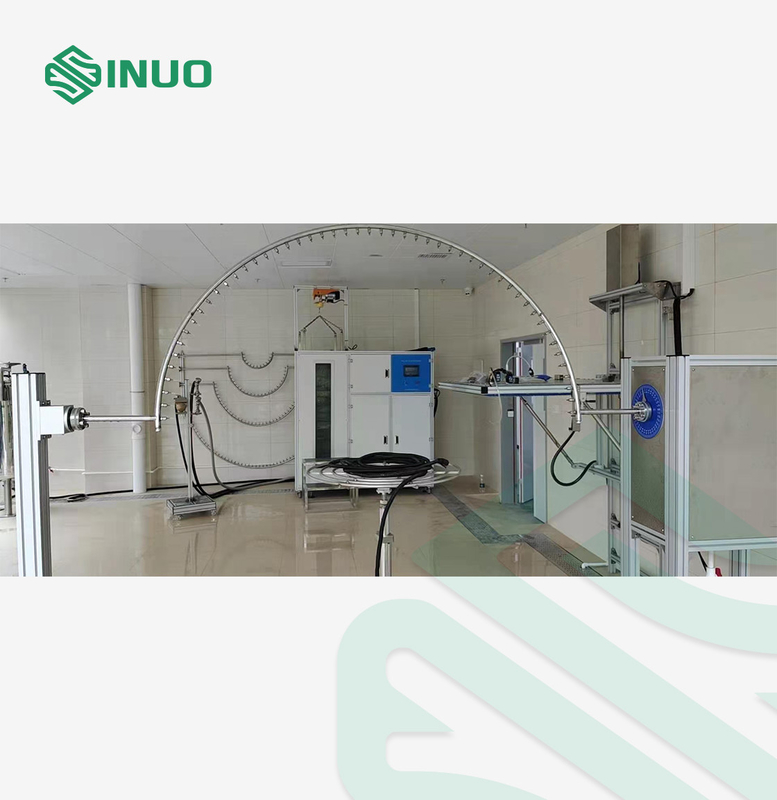

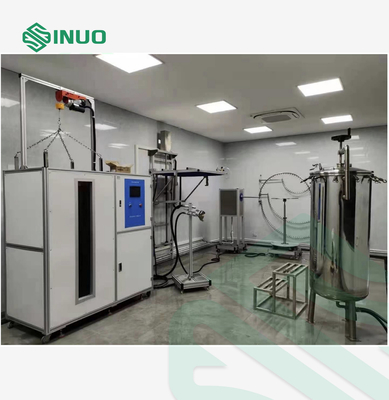

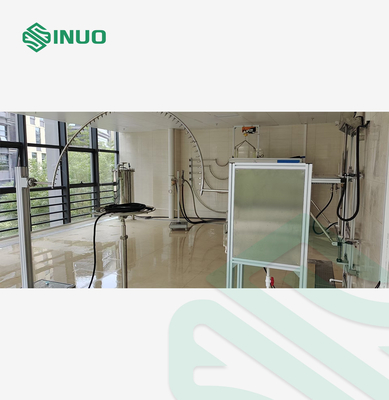

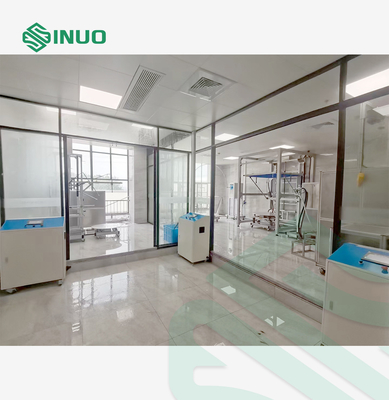

ภาพรวมอุปกรณ์
ตัวอย่างและขีดจำกัด: ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ ชิ้นส่วนรถยนต์และรถจักรยานยนต์ ผลิตภัณฑ์สื่อสาร เครื่องใช้ในบ้าน อุปกรณ์ให้แสงสว่างภายนอกอาคารและสัญญาณ ฯลฯ
วัตถุประสงค์ในการทดสอบ: เพื่อทดสอบว่าผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า รถยนต์ ชิ้นส่วนรถจักรยานยนต์ เครื่องใช้ในบ้าน ซีล และโคมไฟสามารถรับประกันประสิทธิภาพที่ดีของอุปกรณ์และส่วนประกอบในสภาพแวดล้อมที่มีน้ำหยด เท ฉีด ระยะสั้นหรือระยะยาวในเชิงลึก- การแช่น้ำมีวัตถุประสงค์เพื่อตรวจสอบประสิทธิภาพการป้องกันเปลือกของผลิตภัณฑ์ในระดับ IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 และ IPX8 ของน้ำหยด ละอองน้ำ ละอองน้ำ หรือการแช่ในระยะสั้น
หลักการทดสอบ: โดยการควบคุมการไหลของน้ำประปาเพื่อให้แน่ใจว่าน้ำที่หยด อาบ หรือฉีดพ่นถึงความเร็วมาตรฐานที่กำหนดความดันเทียบเท่ามาตรฐานทำได้โดยการควบคุมความลึกของตัวอย่างในน้ำและเวลาแช่ช่วยให้อุปกรณ์ทดสอบสร้างการไหลของน้ำหรือแรงดันที่สม่ำเสมอทั่วพื้นผิวทั้งหมดของตู้เก็บตัวอย่าง
โครงสร้างและคุณลักษณะของอุปกรณ์: อุปกรณ์ประกอบด้วยกลไกการหยด, กลไกการสั่นของท่อฝน, กลไกการพ่นน้ำ, ถังแช่น้ำ, ถังเก็บน้ำแรงดัน, แท่นหมุนและตู้ควบคุมไฟฟ้าตัวยึดถังน้ำหยดใช้แบบติดผนังซึ่งยกขึ้นและลงโดยอัตโนมัติโดยการควบคุมมอเตอร์ และมีฟังก์ชันป้องกันการตกมีโครงค้ำพื้น 1 ชุดสำหรับติดตั้งท่อสั่น ท่อสั่นจะขับเคลื่อนด้วยมอเตอร์เพื่อส่ายไปทางซ้ายและขวามีการติดตั้งกลไกการฉีดน้ำบนตัวยึดถังแช่และตู้ควบคุมไฟฟ้าถูกสร้างขึ้นโดยรวม และตะกร้าแขวนที่บรรจุตัวอย่างถูกยกขึ้นและลงด้วยรอกไฟฟ้าถังเก็บน้ำแรงดันแยกจากกันและต่อกับตู้ควบคุมและถังเก็บน้ำมาพร้อมกับแท่นวางโหลดพร้อมปรับความเร็วได้ แท่นหมุนสามารถเอียงได้ 15° ระหว่างการทดสอบ IPX2พร้อมกับอุปกรณ์ทำความสะอาดตัวกรองน้ำเพื่อป้องกันการอุดตันของรูเข็มระบบนี้เป็นโครงสร้างแบบเปิด
สภาพแวดล้อมการใช้งาน: แหล่งจ่ายไฟ: AC380V±5%/50Hz, 5KW
สถานที่ใช้งาน: อุณหภูมิ 15-35°C ความชื้นสัมพัทธ์ 25%-75% ความดันบรรยากาศ 86-106kpa (860mbar-1060mbar)พื้นต้องเรียบมีไฟส่องสว่าง สวิตช์กันน้ำ (หรือเต้ารับ) ช่องเติมน้ำและช่องระบายน้ำที่ดี
ใช้แหล่งน้ำ: น้ำใสหรือน้ำประปาที่ไม่มีสิ่งเจือปนและทำความสะอาดอุปกรณ์กรองด้วยน้ำ
รายละเอียด:
