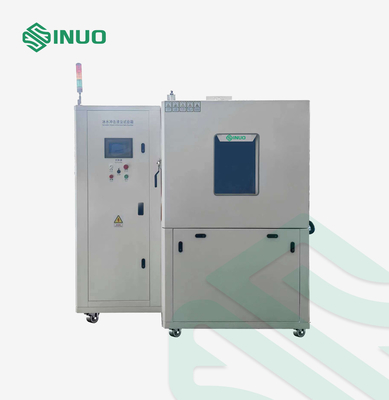

VW80000 อุปกรณ์ทดสอบน้ำกระเซ็นน้ำแข็งสำหรับชิ้นส่วนยานยนต์
ข้อมูลระบบ
อุปกรณ์ทดสอบนี้ได้รับการออกแบบและผลิตตามมาตรฐาน ISO 16750-4:2010 ข้อ 5.4 และ VW80000:2009-10 เป็นต้น
โดยจะจำลองการทดสอบการเปลี่ยนแปลงอุณหภูมิที่เกิดจากน้ำน้ำแข็งสำหรับผลิตภัณฑ์ที่ใช้ในบริเวณน้ำตื้นของส่วนประกอบยานยนต์จุดประสงค์คือเพื่อจำลองน้ำแข็งที่กระเด็นใส่ระบบทำความร้อนหรือส่วนประกอบต่างๆ เมื่อขับขี่บนถนนเปียกในฤดูหนาวโหมดความล้มเหลวคือการแตกเชิงกลของวัสดุหรือความล้มเหลวของซีลเนื่องจากค่าสัมประสิทธิ์การขยายตัวที่อุณหภูมิต่างกัน
หลักการทำงาน:
อุ่น DUT (อุปกรณ์ที่ทดสอบ) ที่อุณหภูมิและเวลาที่กำหนดในห้องทดสอบจากนั้นฉีด DUT ด้วยน้ำเย็นเป็นเวลา 3 วินาทีหาก DUT ถูกสาดใส่รถในทิศทางเดียวเท่านั้น ให้ฉีดน้ำในทิศทางนี้ของตำแหน่งการติดตั้งเท่านั้นหากอุปกรณ์สัมผัสกับน้ำที่กระเด็นใส่รถหลายทิศทาง ให้ระบุทิศทางเหล่านี้และทดสอบ DUT ใหม่ในแต่ละทิศทางความกว้างของสแปลชถูกควบคุมให้มากกว่าความกว้างของ DUT เสมอ
พารามิเตอร์ทางเทคนิค
|
1. ขนาดและตัวอย่างข้อห้าม |
|
| ขนาดกล่องด้านในด้านบน | 1200X900X700 มม. (กว้าง*ลึก*สูง) |
| ขนาดตะกร้า | ประมาณ840X680X650มม. (กว้าง*ลึก*สูง) |
| มิติภายนอก | ประมาณ 1800X1520X2150 มม. (กว้าง*ลึก*สูง) |
| ข้อห้ามตัวอย่าง |
ห้ามทำการทดสอบและเก็บตัวอย่างสารไวไฟ ระเบิด และสารระเหย ห้ามทำการทดสอบและจัดเก็บตัวอย่างสารกัดกร่อน ห้ามการทดสอบหรือเก็บตัวอย่างทางชีวภาพ ห้ามมิให้ทดสอบและเก็บตัวอย่างแหล่งกำเนิดคลื่นแม่เหล็กไฟฟ้าแรงสูง |
| 2. ตัวบ่งชี้ทางเทคนิค | |
| ช่วงอุณหภูมิของกล่องอุณหภูมิสูง | RT+10℃～150℃ |
| ความเบี่ยงเบนของอุณหภูมิ | ≤2℃ |
| ความสม่ำเสมอของอุณหภูมิ | ≤2℃ (ภายใต้สภาวะไม่มีโหลด) |
| ทดสอบอุณหภูมิของน้ำ | 0℃~+4℃ |
| ทดสอบการควบคุมอุณหภูมิของน้ำ | เครื่องทำความเย็น 5P (พร้อมเครื่องระเหยไททาเนียมบริสุทธิ์) |
| จำนวนรอบการทดสอบ | 0~100 ครั้ง สามารถตั้งล่วงหน้าได้ |
| โหลดตะกร้า | 100 กก. (ยกควบคุมอัตโนมัติ) |
| รูปแบบหัวฉีดน้ำกระเซ็นน้ำแข็ง |

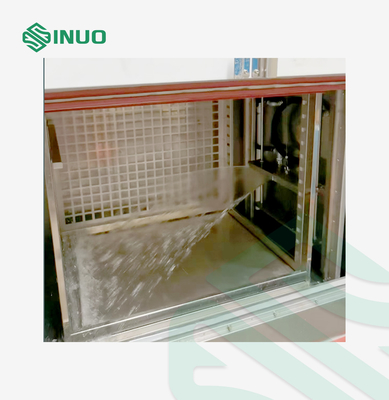

หัวฉีดและระบบสอบเทียบแรงดันผลิตขึ้นอย่างเคร่งครัดตามรูปต่อไปนี้ และอื่นๆ เหล็กกล้าไร้สนิม SUS316 ถอดออกได้จอแสดงผลภายนอกกล่องสามารถควบคุมการไหลของหัวฉีดและฟังก์ชั่นอื่นๆ
|
| ไดอะแกรมสเปรย์น้ำ | |
| ปริมาณหัวฉีดน้ำน้ำแข็ง | 1 ชิ้น |
| การไหลของน้ำ | 3L-4L ต่อการกระเซ็น/หัวฉีด |
| ระยะเวลาการฉีดพ่น | 3 วินาที |
| รอบการทดสอบ | สามารถตั้งล่วงหน้าได้ 0~100 ครั้ง |
| ระยะห่างของหัวฉีดถึง DUT | 325±25มม. (300~350มม.) |
| ทดสอบของเหลว | น้ำปราศจากไอออนหรือ +5%NaCl+3% ฝุ่นละอองแอริโซนา |
| ทดสอบของเหลว | รีไซเคิลได้ |
| เวลาเปลี่ยน | ≤20วินาที |
| ฟังก์ชั่นทำความสะอาดอัตโนมัติ | หลังจากการทดสอบเสร็จสิ้น ไปป์ไลน์และตัวอย่างจะถูกทำความสะอาดโดยอัตโนมัติ |
| ข้อกำหนดอื่น ๆ | ระบบระบายน้ำในตัว ระบบป้องกันอัตโนมัติสำหรับการยกและลดตะกร้า และเทคโนโลยีป้องกันการอุดตันสำหรับหัวฉีด |
| 3. ลักษณะโครงสร้าง | |
| วัสดุกล่อง |

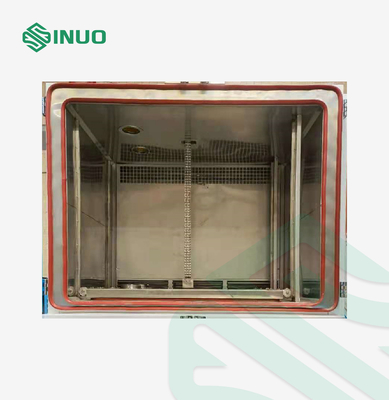

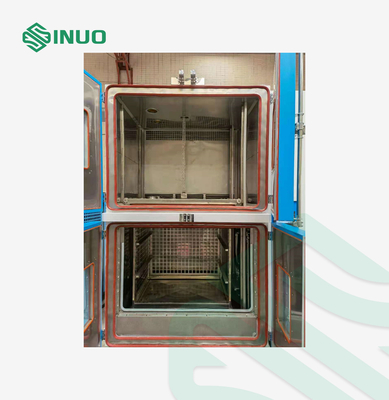

ใช้กล่องตะกร้าแบบแขวนสองกล่อง ส่วนบนเป็นโซนทำความร้อน ส่วนล่างเป็นโซนสาดน้ำ และด้านล่างเป็นถังเก็บน้ำ (น้ำสามารถนำกลับมาใช้ใหม่ได้) A. วัสดุกล่องด้านนอก: แผ่นเหล็กพร้อมสเปรย์พลาสติก B. ถังด้านใน: เหล็กกล้าไร้สนิมใช้สำหรับกล่องด้านในและตะกร้า |
| ประตูกล่อง |
ประตูบานคู่ ขนาดประตู 1200 x 700mm (กว้าง x สูง) และมีหน้าต่างกระจกด้านซ้ายขวา กระจกเทมเปอร์สูญญากาศหลายชั้น มีไฟในกล่อง และหน้าต่างสังเกตการณ์ไม่สะท้อนแสง |
| ฉนวนกันความร้อน | บุด้วยโพลียูรีเทนโฟม + ใยแก้ว เพื่อประสิทธิภาพการกันความร้อน หนาประมาณ 100 มม |
| หลุมทดสอบ | เส้นผ่านศูนย์กลาง 100 มม. พร้อมจุกซิลิโคน |
| ระบบไหลเวียน | พัดลมหมุนเวียน ใบพัดสแตนเลส; |
| ระบบทำความร้อน |
เครื่องทำความร้อน: เครื่องทำความร้อนไฟฟ้า Nichrome โหมดควบคุม: การมอดูเลตความกว้างพัลส์ระยะเวลาเท่ากันแบบไม่สัมผัส, SSR (โซลิดสเตตรีเลย์)
|
|
ทดสอบน้ำ |
ใช้เครื่องทำความเย็น 5P (พร้อมเครื่องระเหยไทเทเนียมบริสุทธิ์) เพื่อจ่ายน้ำแข็ง |
| การออกแบบที่ปราศจากการแช่แข็ง | ไม่มีปรากฏการณ์ไอซิ่ง |
| แผงควบคุม | ตัวควบคุม ปุ่มควบคุมการทำงาน |
| ลูกล้อเคลื่อนย้ายได้ |
ลูกล้อ: 4 การสนับสนุนเท้า: 4 การสนับสนุนเท้าคงที่ |
| ระบบควบคุม |
เทอร์โมสตัท: ตัวควบคุมหน้าจอสัมผัสสีขนาด 7 นิ้ว โหมดการทำงาน: เงื่อนไขการทดสอบสามารถตั้งโปรแกรมได้ตามอำเภอใจภายในขอบเขตของความสามารถในการทดสอบ ความแม่นยำในการควบคุม: 0.1 ℃ โหมดควบคุม: การควบคุมอัตโนมัติ PID การวัดอุณหภูมิ: ความต้านทานแพลทินัม PT100 |
| ผู้ควบคุม | ตัวควบคุมหน้าจอสัมผัสสีจริงขนาด 7 นิ้ว: หน้าจอสัมผัสสามารถควบคุมอุณหภูมิในกล่อง อุณหภูมิของถังเก็บน้ำ อัตราการไหล ปั๊มน้ำ และเวลาทดสอบ ฯลฯ อัตราการไหลและอุณหภูมิจะแสดงโดยตรงบน หน้าจอสัมผัส และใช้กระแสคงที่อัตโนมัติและอุณหภูมิคงที่ |
| วิธีการตั้งค่า | เมนูภาษาอังกฤษ อินพุตหน้าจอสัมผัส |
| โหมดการทำงาน | การทำงานเป็นระยะ, การทำงานต่อเนื่อง |
| การตั้งค่าโปรแกรม | ชื่อโปรแกรมทดสอบและพารามิเตอร์โปรแกรมสามารถกำหนดเองได้ และรองรับการจัดเก็บและนำเข้าโปรแกรม |
| ฟังก์ชั่นการแสดงผล | ข้อมูลการสุ่มตัวอย่างการรีเฟรชแบบไดนามิกตามเวลาจริงและการตั้งค่าพารามิเตอร์ ฟังก์ชันการรีเฟรชเส้นโค้งตามเวลาจริงสามารถแสดงความดัน การไหล อุณหภูมิ เวลาทดสอบ ฯลฯ |
| เวลาทดสอบ | 0-999 นาที (การควบคุมหน้าจอสัมผัส) มีตัวเลือกเวลามาตรฐานที่สอดคล้องกันสำหรับความต้องการกันน้ำที่แตกต่างกัน |
| ความถี่ในการทดสอบ | 1-999 ครั้ง (การควบคุมหน้าจอสัมผัส) |
| ฟังก์ชั่นปลุก | การปิดเครื่องอัตโนมัติของนาฬิกาปลุก การดูและการส่งออกบันทึกการเตือน การตั้งค่าการเตือน และฟังก์ชันการวิเคราะห์ข้อผิดพลาด |
| ฟังก์ชั่นบันทึก | เวลาในการสุ่มตัวอย่างคือ 10 วินาที และสามารถบันทึกเส้นโค้งและข้อมูลการทดลองภายในสามเดือนได้ข้อมูลการสุ่มตัวอย่างในแต่ละช่วงเวลาภายในสามเดือนสามารถสอบถามรายละเอียดได้สามารถส่งออกด้วย USB2.0 พิมพ์และบันทึกบนพีซี และสามารถสร้างรายงานข้อมูลได้ |
| 4. ระบบรักษาความปลอดภัย | |
| หยุดฉุกเฉิน | อุปกรณ์นี้ติดตั้งออดเตือนความผิดปกติ และปุ่มหยุดฉุกเฉินตั้งอยู่บนแผงควบคุมหากอุปกรณ์ไม่สามารถหยุดได้ สามารถใช้ปุ่มหยุดฉุกเฉินเพื่อหยุดได้ |
| กล่องทดสอบ | การป้องกันอุณหภูมิเกินที่ปรับได้ฟิวส์อุณหภูมิในพื้นที่ทดสอบจำกัด การป้องกันอุณหภูมิเกินของช่องปรับอากาศการป้องกันมอเตอร์พัดลมร้อนเกินไป |
| อื่น |
ลำดับเฟสกำลังหลักและการป้องกันการสูญเสียเฟสการป้องกันการรั่วซึมป้องกันการโอเวอร์โหลดและไฟฟ้าลัดวงจร สวิตช์ไฟหลักมีฟังก์ชันป้องกันการรั่วไหล ติดตั้งอุปกรณ์ป้องกันความปลอดภัยทางน้ำสัญญาณเตือนการขาดแคลนน้ำ |
| 5. เงื่อนไขการใช้งาน (ผู้ใช้รับประกันว่าตรงตามเงื่อนไขต่อไปนี้) | |
| สถานที่ติดตั้ง |
พื้นเรียบและระบายอากาศได้ดี ไม่มีการสั่นสะเทือนที่รุนแรงรอบ ๆ อุปกรณ์ ไม่มีสนามแม่เหล็กไฟฟ้าแรงสูงรอบตัวอุปกรณ์ ไม่มีสารไวไฟ ระเบิด สารกัดกร่อนและฝุ่นรอบๆ อุปกรณ์ มีการจัดสรรพื้นที่ที่เหมาะสมสำหรับการใช้งานและการบำรุงรักษารอบๆ อุปกรณ์ โปรดดูรายละเอียดในคู่มือ |
| สภาพแวดล้อม |
อุณหภูมิ: 5℃～35℃ ความชื้นสัมพัทธ์: ≤85% ความกดอากาศ: 86kPa～106kPa |
|
เงื่อนไขการจ่ายไฟ แหล่งจ่ายไฟ |
AC380V สามเฟสห้าสาย ช่วงความผันผวนของแรงดันไฟฟ้าที่อนุญาต: AC (380 ± 38) V |
|
ความจุของแบตเตอรี่ กระแสไฟสูงสุด |
ช่วงความผันผวนของความถี่ที่อนุญาต: (50±0.5)Hz ความต้านทานดินของสายดินป้องกันน้อยกว่า 4Ω ผู้ใช้จำเป็นต้องกำหนดค่าสวิตช์ลมหรือสวิตช์ไฟของความจุที่สอดคล้องกันสำหรับอุปกรณ์ที่ไซต์การติดตั้ง และ และต้องใช้สวิตช์นี้แยกต่างหากสำหรับอุปกรณ์นี้ |
